Thiết bị đóng cắt chính vòng cách điện bằng khí 33KV RMU MV

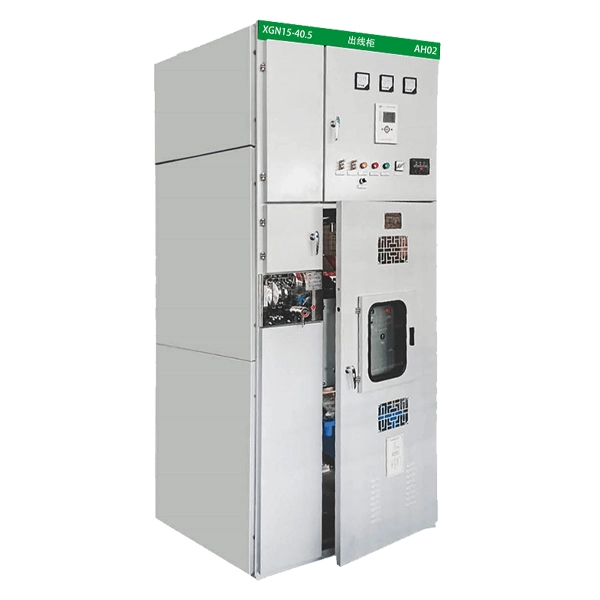

Cotenele là một trong những nhà cung cấp chính Thiết bị đóng cắt chính vòng cách điện bằng khí HXGN-40.5 dòng 33KV RMU MV cho Tập đoàn Lưới điện Nhà nước Trung Quốc. Các sản phẩm thiết bị chính vòng của chúng tôi không chỉ được bán trong nước mà còn được xuất khẩu sang nhiều quốc gia và khu vực ở Châu Phi, Châu Âu và Trung Đông. Thiết bị chính vòng trung thế 35KV dòng HXGN-40.5 là thiết bị phân phối trung thế trong nhà ba pha AC 50Hz. Nó có đặc tính sử dụng an toàn, không bị ảnh hưởng bởi khí hậu, lắp đặt dễ dàng, bảo trì tối thiểu và kích thước nhỏ gọn, phù hợp để lắp đặt trong các trạm biến áp kiểu hộp.
Thiết bị đóng cắt chính vòng cách điện bằng khí 33KV RMU MV dòng XGN-40.5 do công ty Cotenele sản xuất áp dụng thiết kế mô-đun, có thể được lắp đặt cố định hoặc mở rộng linh hoạt. Thiết bị chính vòng cách điện bằng khí dòng XGN-40.5 có các đặc điểm cấu trúc nhỏ gọn, cách nhiệt hoàn toàn, tuổi thọ dài, không cần bảo trì, diện tích nhỏ, giải pháp hoàn chỉnh, khả năng mở rộng mạnh mẽ và không bị ảnh hưởng bởi môi trường.
Nó có thể được sử dụng rộng rãi trong các mạng vòng công nghiệp và dân sự và mạng cung cấp điện đầu cuối. Đặc biệt thích hợp cho các trạm phân phối thứ cấp nhỏ, trạm chuyển mạch, doanh nghiệp công nghiệp và khai thác mỏ, sân bay, đường sắt, đường cao tốc, tàu điện ngầm, khu thương mại, khu dân cư, năng lượng gió, quang điện tử và các lĩnh vực khác. Thiết bị chính vòng trung thế dòng XGN15-40.5 tuân thủ các quy định của GB3906 "Thiết bị đóng cắt bọc kim loại AC 3-35kV" và IEC62271-200.
Mô hình và ý nghĩa
Các điều kiện hoạt động của XGN15-40.5 là gì?
1. Nhiệt độ không khí xung quanh:tối đa +40°C, tối thiểu -20°C.
2. Độ ẩm tương đối:bình quân tháng không quá 95%, bình quân ngày không quá 90%.
3. Độ cao:độ cao lắp đặt tối đa 2500 m so với mực nước biển (cần tùy chỉnh để có độ cao cao hơn).
4. Địa điểm không được có các chất dễ cháy nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động mạnh.

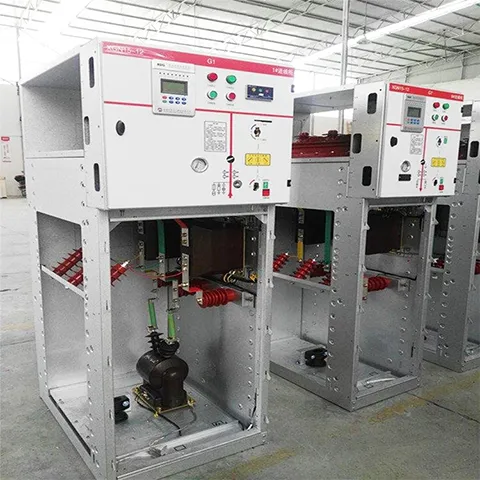

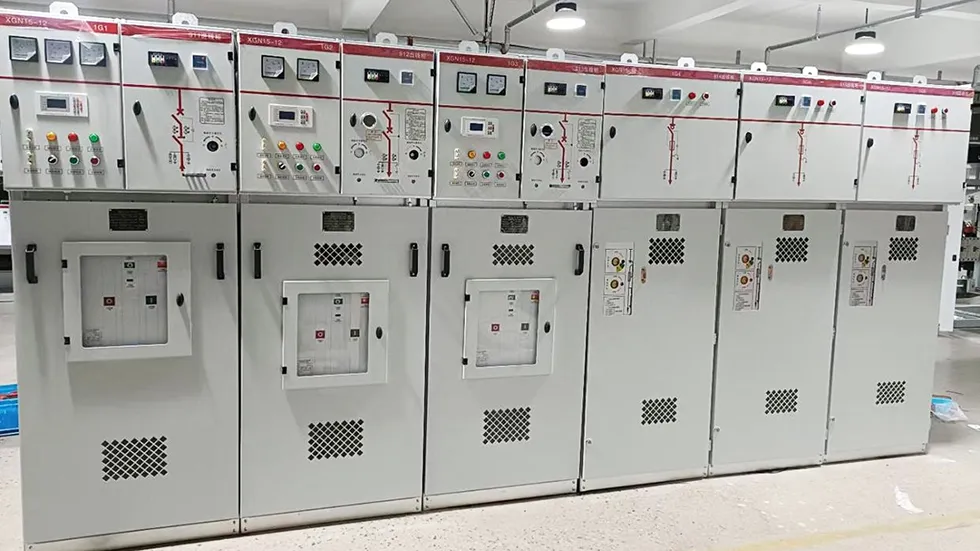

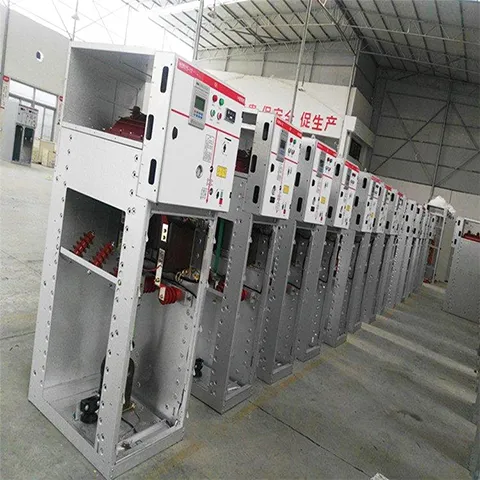

Hội thảo của chúng tôi
Thông số kỹ thuật
| Mục | Đơn vị | Đơn vị C (Bộ chuyển mạch ngắt tải) | Bộ F (Bộ kết hợp cầu chì và công tắc ngắt tải) | Bộ phận V (Bộ ngắt mạch) | |
| Điện áp định mức | kV | 40.5 | |||
| Xếp hạng hiện tại | A | 630 | 63(Dựa trên giá trị dòng điện định mức của dây cầu chì) | 630 | |
| Tần số định mức | Hz | 50/60 | |||
| Mức cách điện định mức | Điện áp chịu được tần số nguồn (giữa các pha và pha-đất) | k | 95 | ||
| Điện áp chịu được tần số nguồn (trên các tiếp điểm mở/khoảng cách cách ly) | 110 | ||||
| Điện áp chịu được tần số nguồn (mạch điều khiển và mạch phụ) | 2 | ||||
| Điện áp chịu xung sét (giữa các pha và pha-đất) | 185 | ||||
| Điện áp chịu xung sét (trên các tiếp điểm mở/khoảng cách cách ly) | 215 | ||||
| Dòng điện chịu được thời gian ngắn định mức | Mạch chính / 4 giây | kA | 20 | 一 | 20 |
| Mạch nối đất/4 giây | kA | 20 | 一 | 20 | |
| Mạch nối đất/4 giây | kA | 17.4 | 一 | 17.4 | |
| Dòng điện chịu được đỉnh định mức | Mạch chính | kA | 50 | 一 | 50 |
| Mạch nối đất | kA | 43.5 | 一 | 43.5 | |
| Dòng điện ngắn mạch định mức | kA | 50 | 80 | 50 | |
| Dòng điện ngắn mạch định mức | kA | 31.5 | 20 | ||
| Dòng chuyển định mức | A | 一 | 750 | 一 | |
| Dòng điện cắt tải hoạt động định mức | A | 630 | 一 | 一 | |
| Dòng điện cắt vòng kín định mức | A | 630 | 一 | 一 | |
| Kiểm tra dòng sạc cáp | A | 21 | 一 | 31,5(C1) | |
| Kích thước đơn vị (rộng × sâu × cao) | mm | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Áp suất định mức của khí SF6 (giá trị tương đối ở 20°C) | Áp suất nạp khí định mức | Mpa | 0.04 | ||
| Áp suất chức năng tối thiểu | Mpa | 0.02 | |||
| Lớp bảo vệ | Vỏ kín | IP67 | |||
| Vỏ thiết bị đóng cắt | IP4X | ||||
| Tỷ lệ rò rỉ khí tương đối hàng năm | %/năm | .00,01 | |||
Các tính năng sản phẩm của Thiết bị chính dạng vòng XGN15-40.5 là gì?
1. Thiết kế 4 ngăn theo module:Thiết bị bao gồm bốn phần được phân tách rõ ràng: ngăn thiết bị đóng cắt, ngăn cầu chì, ngăn cơ cấu vận hành và ngăn cáp (khung đế). Cách bố trí này đơn giản hóa việc bảo trì và cải thiện sự an toàn.
2. Cấu trúc thiết bị đóng cắt kín chắc chắn:Khoang chứa thiết bị đóng cắt được hình thành bởi vỏ kim loại được hàn từ thép cán nguội 3L (hoặc thép không gỉ). Nó chứa tất cả các mạch chức năng, bao gồm dao cắt tải, dao nối đất và các thanh cái bên trong.
3. Công tắc tải chuyển động dọc:Công tắc tải hoạt động với hệ thống tiếp điểm chuyển động theo chiều dọc. Khi đóng, tiếp điểm chuyển động di chuyển xuống dưới để nối mạch. Cả tiếp điểm chính và tiếp điểm hồ quang đều được cung cấp trên các tiếp điểm di động và cố định, làm tăng đáng kể số lượng thao tác ngắt an toàn.
4. Tuyệt chủng hồ quang mạnh mẽ:Cấu trúc tự nổ (ống phun) và cấu trúc dập tắt hồ quang dòng chảy bên trong được áp dụng. Nó đảm bảo dập tắt hồ quang mạnh mà không ảnh hưởng đến cách điện pha-pha hoặc pha-đất.
5. Dao nối đất tích hợp:Dao nối đất bao gồm một lưỡi chuyển động và một tiếp điểm cố định. Nó đóng lại nhanh chóng dưới lực lò xo, đảm bảo nối đất đáng tin cậy.
6. Kiểm tra trạng thái trực quan dễ dàng:Một cửa sổ quan sát ở mặt trước cho phép quan sát trực tiếp vị trí dao nối đất (mở hoặc đóng). Mặt trên và mặt sau của ngăn thiết bị đóng cắt có bốn lỗ tiếp cận hình chữ nhật để lắp ráp và bảo trì.
7. Giảm áp đảm bảo an toàn:Giảm áp suất an toàn: Thiết bị đóng cắt chính vòng cách điện bằng khí 33KV RMU MV được trang bị một thiết bị chống cháy nổ ở phía sau để giải phóng áp suất trong trường hợp xảy ra sự cố hồ quang bên trong.
8. Bảo vệ máy biến áp bằng cơ cấu cắt cầu chì:Ngăn cầu chì chứa các cầu chì giới hạn dòng điện điện áp cao bên trong vỏ cách điện đúc epoxy. Khi cầu chì nổ, chốt chặn sẽ bật ra, làm ngắt cơ học công tắc ngắt tải – giúp bảo vệ máy biến áp nhanh chóng và đáng tin cậy.
9. Bố trí cơ chế vận hành thuận tiện:Tất cả các điều khiển được đặt trên bảng điều khiển phía trước. Mỗi mạch chức năng được trang bị một cơ cấu vận hành lò xo thủ công (hoặc được sạc bằng động cơ tùy chọn) cho dao cắt tải và một cơ cấu vận hành lò xo thủ công cho dao nối đất.
10. Xóa giao diện người dùng và chỉ báo:Bảng điều khiển phía trước bao gồm:
Núm xoay để đóng dao tải, mở bằng tay và vận hành dao nối đất.
Đèn báo trạng thái đóng/mở công tắc tải.
Nút ấn đóng/mở điện (khi lắp bộ truyền động động cơ).
Sơ đồ mô phỏng, nhãn chỉ báo vị trí và vị trí có thể khóa để tăng cường bảo mật.
11. Khóa liên động tích hợp (chống hoạt động sai):Khóa liên động cơ học giữa dao cắt phụ tải và dao nối đất giúp ngăn chặn các thao tác sai, đảm bảo tuân thủ đầy đủ "năm biện pháp phòng ngừa".
Làm thế nào để mua thiết bị chính vòng XGN15-40.5?
Thiết bị đóng cắt chính vòng cách điện bằng khí 33KV RMU MV cần được tùy chỉnh, để đảm bảo quá trình đặt hàng diễn ra suôn sẻ, vui lòng cung cấp các thông tin sau:
1. Thông tin đặt hàng, mua hàng cơ bản:Tên sản phẩm, thông số kỹ thuật, model, số lượng, điện áp định mức của cầu chì và ngày giao hàng được yêu cầu.
2. Bản vẽ:Sơ đồ một đường (sơ đồ hệ thống chính), bản vẽ bố trí hoặc sơ đồ mặt bằng của thiết bị chính vòng.
3. Phụ kiện cần có:Liệt kê bất kỳ phụ tùng thay thế hoặc công cụ đặc biệt nào cần thiết, chẳng hạn như thiết bị nạp và xả khí.
4. Màu vỏ cho RMU:Chỉ định mã RAL hoặc tiêu chuẩn màu mong muốn cho vỏ bọc.
5. Nhu cầu đặc biệt:Nếu thông tin trên không thể đáp ứng yêu cầu của bạn, vui lòng cho chúng tôi biết bất kỳ nhu cầu kỹ thuật hoặc chức năng bổ sung nào của bạn, chúng có thể được thảo luận và thống nhất riêng.

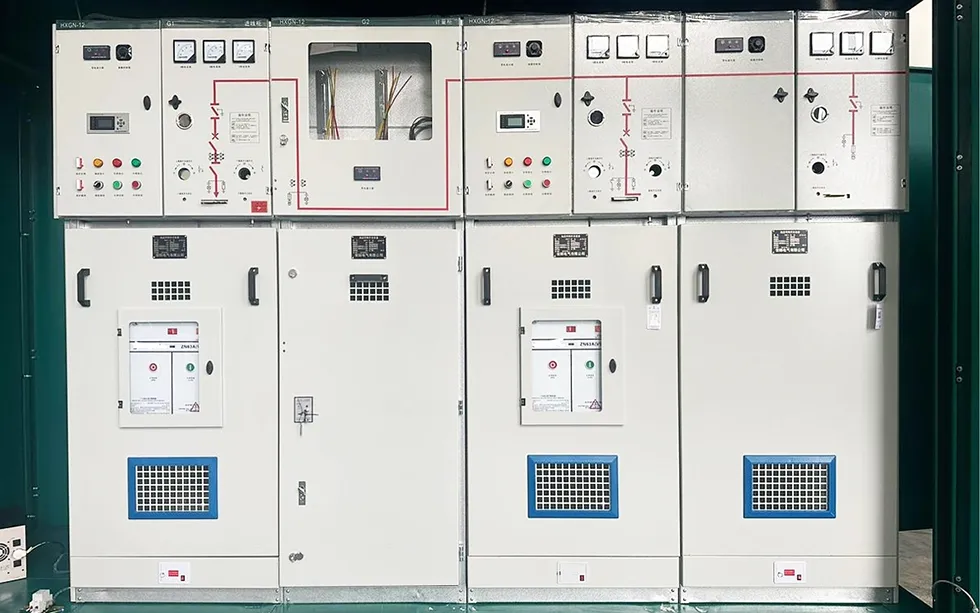

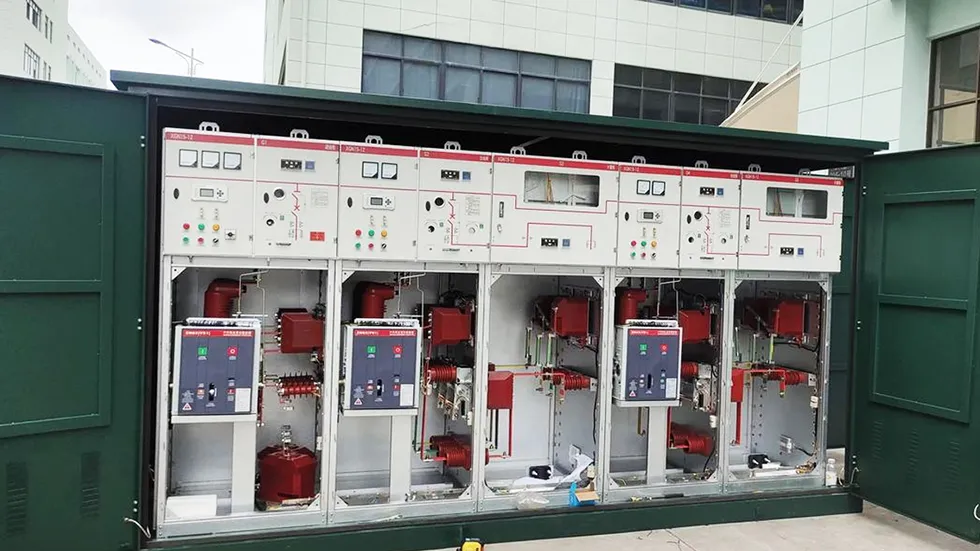

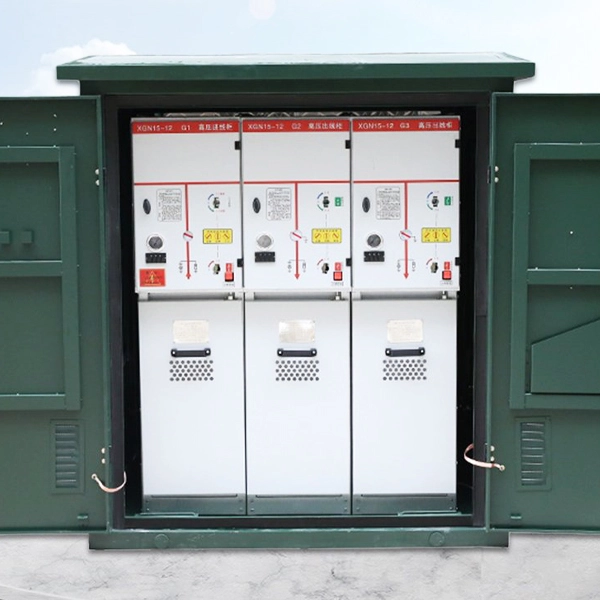

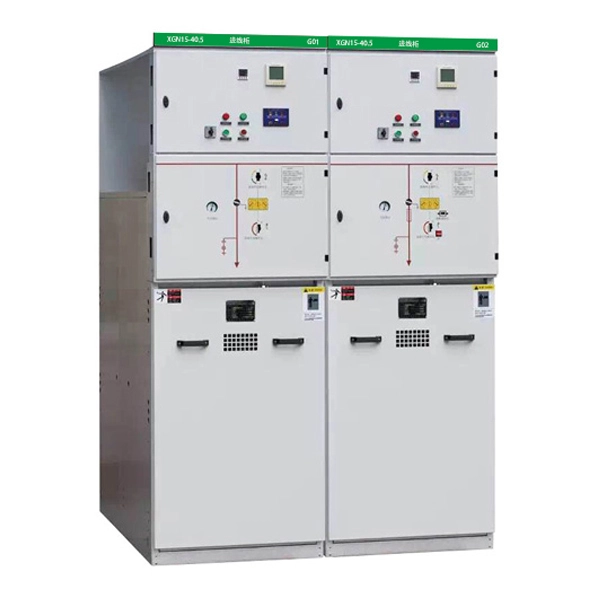

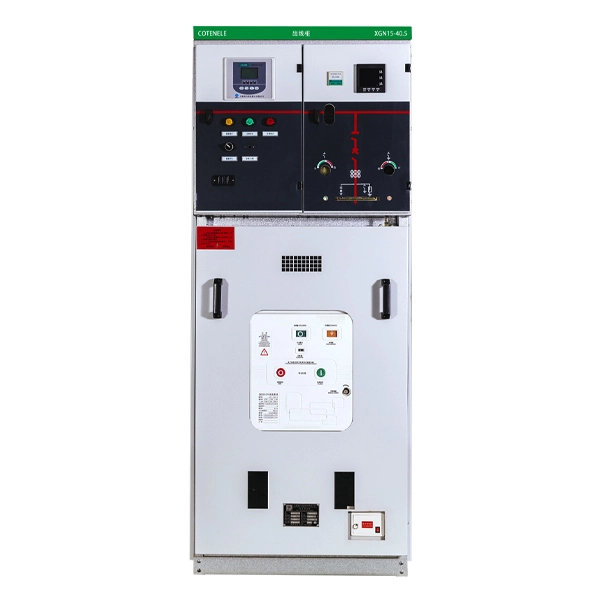

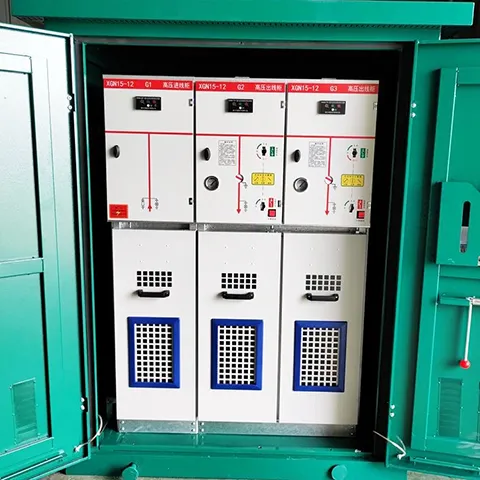

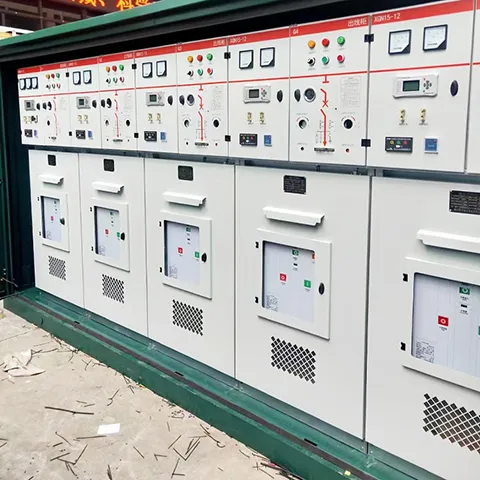

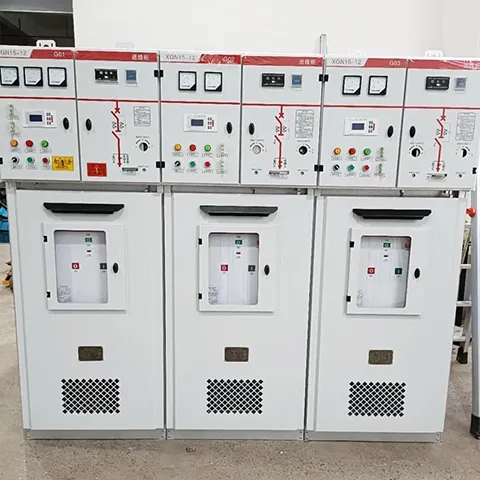

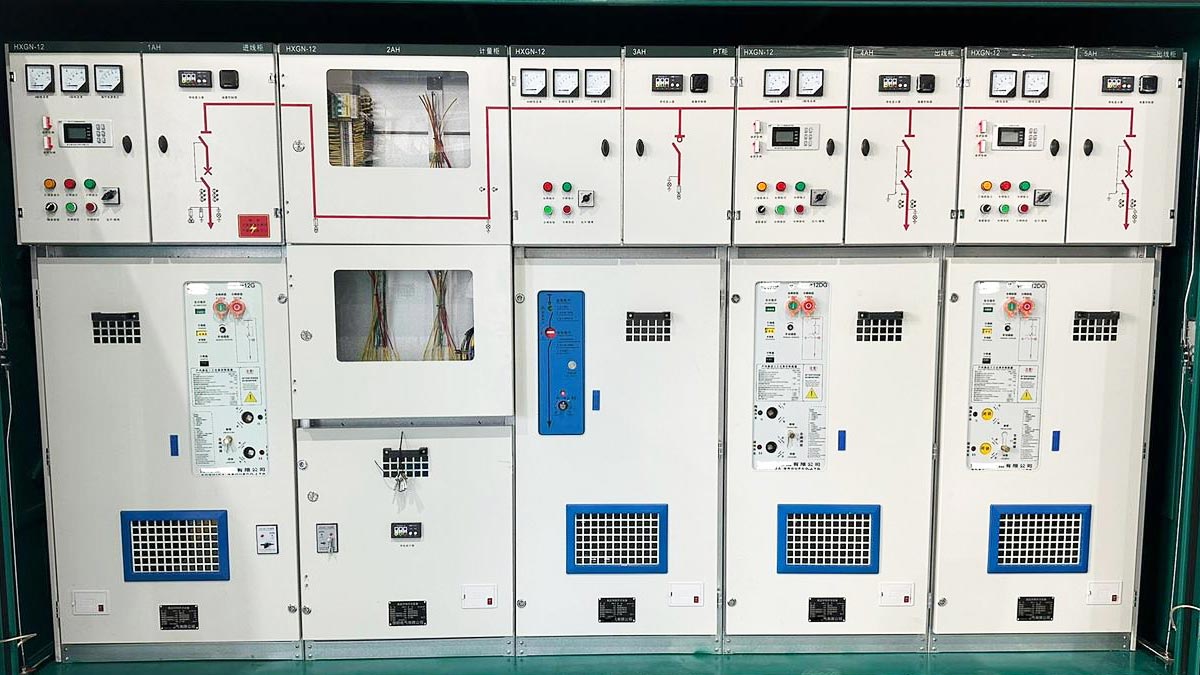

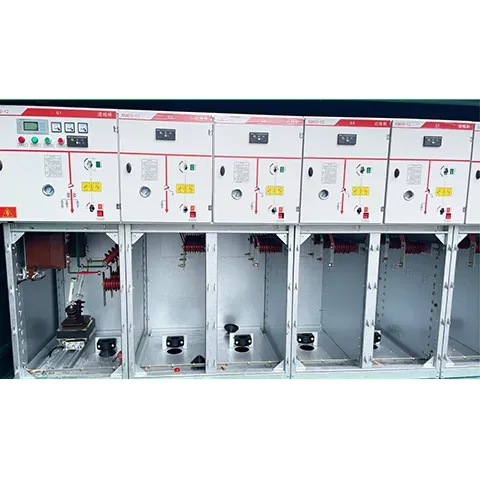

Sản phẩm cho thấy
