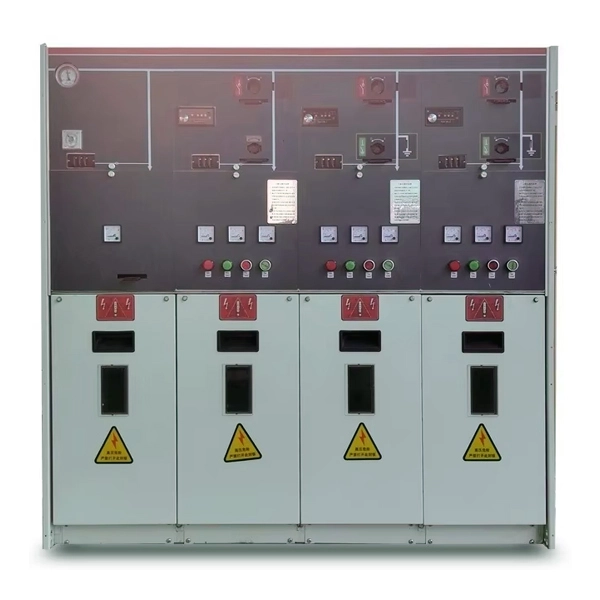

Bảng MV thiết bị chính vòng trung thế 11KV

Cotenele là một trong những nhà sản xuất quan trọng nhất đối với RMU ở Trung Quốc, các thiết bị chính vòng nhỏ gọn HXGN15-12 do chúng tôi sản xuất rất phổ biến trên thị trường. Bảng MV thiết bị chính vòng trung thế HXGN15-12 11KV là loại thiết bị chính vòng bao bọc kim loại cố định, thường được sử dụng cho các hệ thống phân phối điện ba pha 11 kV, 50 Hz. RMU HXGN15-12 này có đặc điểm cấu trúc mô-đun với các ngăn thanh cái và thiết bị đóng cắt riêng biệt cùng cơ cấu cửa chớp cách ly thiết bị đóng cắt khi công tắc ngắt tải mở ra, điều này sẽ đảm bảo bảo trì an toàn. Công tắc tải kiểu ống phun mang đến khả năng ngắt đáng tin cậy, trong khi cơ chế vận hành (bằng tay hoặc điều khiển bằng động cơ) bao gồm khóa liên động “năm phòng ngừa” toàn diện. Sự sắp xếp ba pha từ trước ra sau của nó giúp giảm thiểu dấu chân. Các bộ phận dễ dàng thay thế và thiết bị không có nguy cơ cháy nổ. Nó phù hợp cho các ứng dụng mạng vòng và thiết bị đầu cuối, bao gồm cả các trạm biến áp nhỏ gọn.

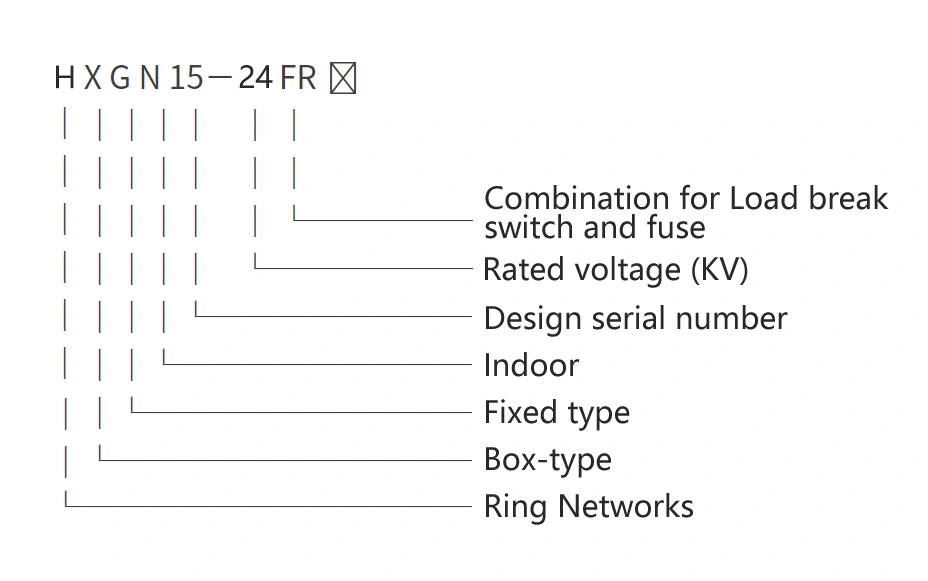

Mô hình và ý nghĩa

Thông số kỹ thuật chính

Thông số kỹ thuật chính của RMU

Thông số máy biến áp bảo vệ cầu chì

Điều kiện làm việc

1. Nhiệt độ môi trường:-25oC~ +40oC;

2. Độ cao:Không vượt quá 1000m so với mực nước biển:

3. Độ ẩm xung quanh:RH trung bình hàng ngày 95%: RH trung bình hàng tháng 90%

4. Water vapor pressure:RH trung bình hàng ngày 2,2kPa; RH trung bình hàng tháng 1,8kPa;

5. Môi trường xung quanh:không có nguy cơ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và nơi rung động nghiêm trọng

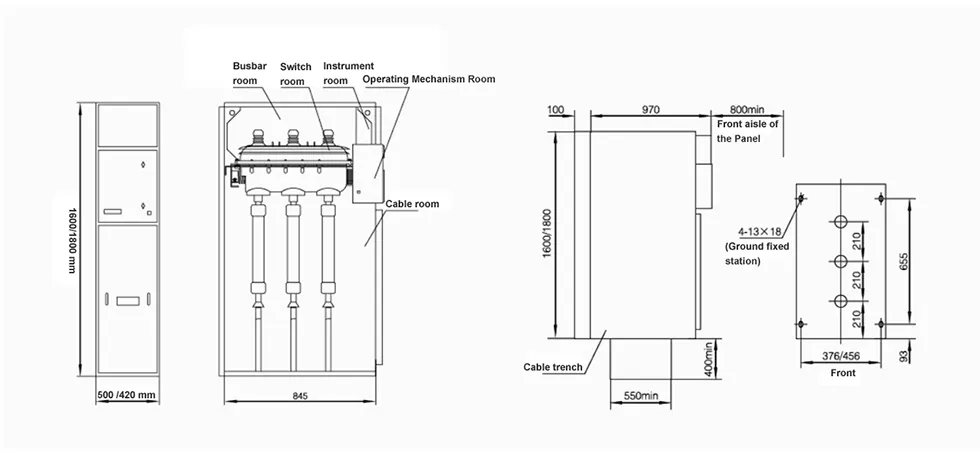

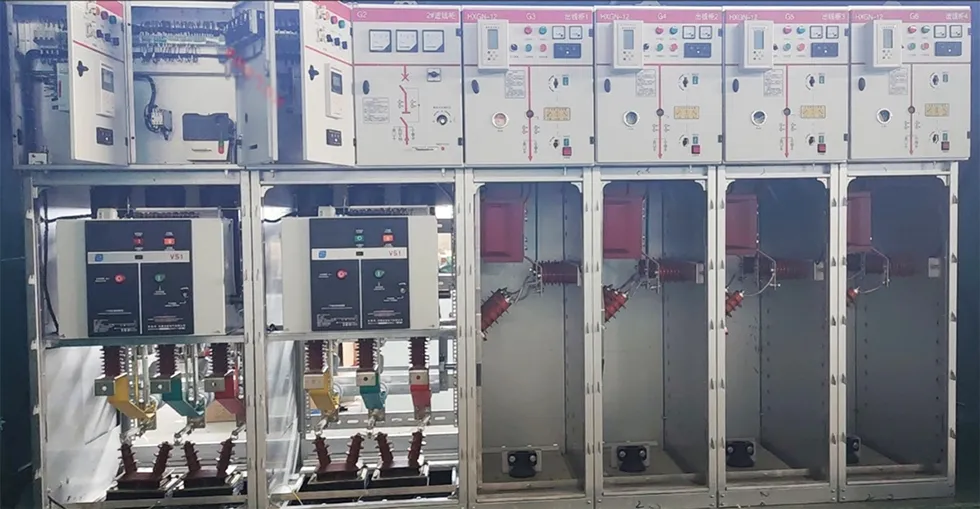

Cơ cấu sản phẩm

Bảng MV thiết bị chính vòng trung thế HXGN15-12 11KV sử dụng cấu trúc vỏ cố định được bọc bằng kim loại. Vỏ bọc thường được làm từ các tấm thép nhôm mạ kẽm có đinh tán và thường bao gồm bộ phận phía trên và ngăn cáp phía dưới.

Thiết bị bao gồm bốn ngăn chức năng sau:

Nguyên tắc làm việc

1. Nguyên lý dập hồ quang của công tắc chính

Công tắc ngắt tải SF6 RMU:Vỏ công tắc được làm bằng nhựa epoxy và chứa đầy khí SF6, vừa đóng vai trò là môi trường cách điện vừa làm nguội hồ quang. Trong quá trình mở, cơ cấu dạng ống phun tạo ra dòng khí dập tắt hồ quang, điều này có thể đảm bảo hiệu suất ngắt ổn định và đáng tin cậy.

Công tắc ngắt tải chân không RMU:Sử dụng bộ ngắt chân không, trong đó cường độ điện môi cao của chân không sẽ dập tắt hồ quang. Phiên bản này mang lại ưu điểm là không có nguy cơ cháy nổ và tuổi thọ điện cao.

2. Nguyên lý bảo vệ của tổ hợp công tắc-cầu chì

Công tắc tải có thể kết hợp với cầu chì. Khi bất kỳ cầu chì pha nào bị nổ, cầu chì của nó sẽ kích hoạt một cơ cấu liên kết để mở công tắc tải, cung cấp sự gián đoạn hoạt động duy nhất của dòng điện ngắn mạch để bảo vệ máy biến áp.

3. Nguyên lý cung cấp điện của mạng vòng

Các bộ phận chính vòng có thể được kết hợp và mở rộng linh hoạt để tạo thành các bộ cấp nguồn mạng vòng. Nếu một đường dây đầu vào bị lỗi, đường dây đầu vào còn lại có thể duy trì nguồn điện, đảm bảo các nhánh người dùng hoạt động liên tục.

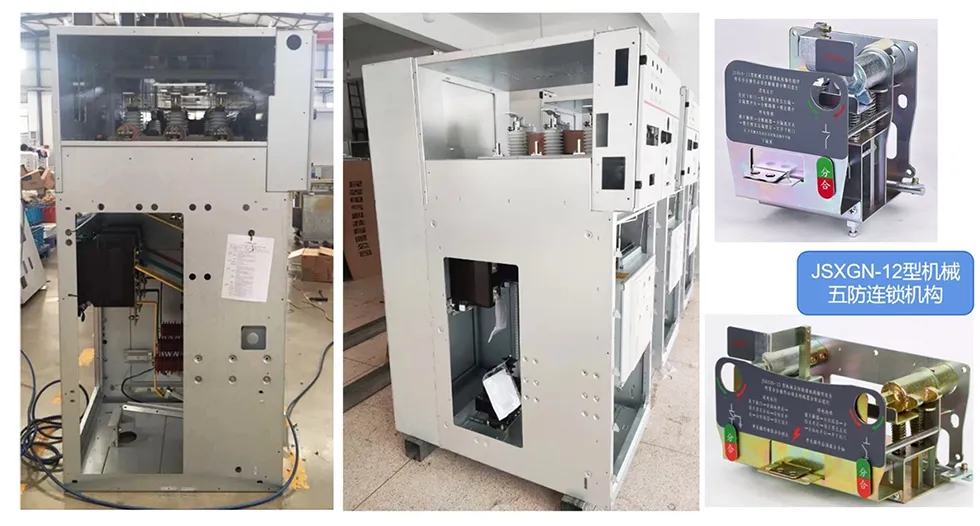

4. Cơ chế khóa liên động an toàn

Bảng MV thiết bị chính vòng trung thế 11kV được trang bị thiết bị khóa liên động cơ học "năm chống" toàn diện. Ví dụ, cửa sập chỉ có thể được mở sau khi công tắc tải mở và công tắc nối đất đóng; công tắc tải không thể đóng được khi cửa sập đang mở.

Tại sao chọn Cotenele?

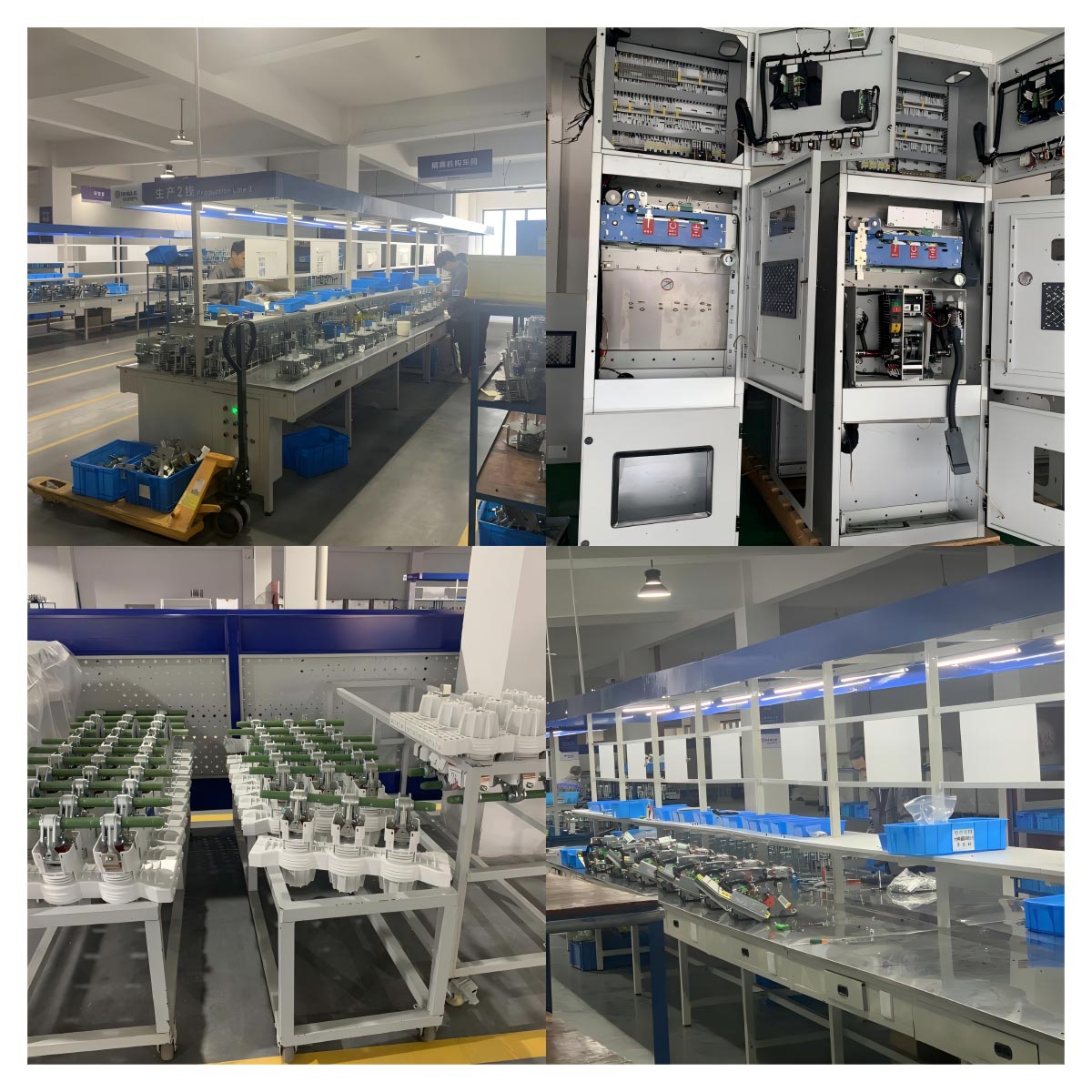

Cotenele International Trade (Ôn Châu) Co., Ltd. là nhà sản xuất và xuất khẩu dựa trên công nghệ, kết hợp một nhà máy rộng 30.000m² do chính họ sở hữu với nhiều năm tích lũy công nghệ trong các thành phần cốt lõi của thiết bị đóng cắt 12kV–40,5kV.

Chúng tôi đã đầu tư rất nhiều nỗ lực vào việc nghiên cứu và phát triển các thiết bị đóng cắt cách điện bằng khí, thiết bị đóng cắt thân thiện với môi trường và thiết bị đóng cắt cách điện bằng không khí, đồng thời có một dòng sản phẩm hoàn chỉnh bao gồm các thiết bị chính vòng, trạm biến áp đúc sẵn, máy biến áp, cầu dao, công tắc cách ly và các sản phẩm khác. Sản phẩm của chúng tôi phục vụ các lĩnh vực đòi hỏi khắt khe như điện, đường sắt, hóa dầu, tàu điện ngầm, xây dựng đô thị, thép và than đá.

Được hỗ trợ bởi các chứng chỉ ISO 9001, ISO14001 và ISO18001, chúng tôi triển khai đầy đủ hoạt động quản lý ERP và đã đạt được những đột phá quan trọng trong việc bảo vệ môi trường, thiết kế nhỏ gọn, thông minh và vận hành không cần bảo trì.

Tọa lạc tại "Thủ đô điện" của Trung Quốc (Liushi, Yueqing), chúng tôi không chỉ là nhà sản xuất mà còn là nhà cung cấp tích hợp chất lượng cao các bộ phận trọn bộ trung áp. Đội ngũ của chúng tôi luôn đi theo thời đại, cam kết cung cấp những sản phẩm tốt nhất và dịch vụ tốt nhất. Hãy liên hệ với chúng tôi để trải nghiệm độ tin cậy, sự đổi mới và sự hỗ trợ tận tình.

Sản phẩm cho thấy
