Làm thế nào để đánh giá chất lượng của thiết bị đóng cắt trung thế trước khi mua?

Giới thiệu: Chất lượng đạt được trước khi giao hàng, không được khám phá sau

Một bảng điều khiển thiết bị đóng cắt trung thế trông thật ấn tượng trong một tập tài liệu quảng cáo. Vỏ thép không gỉ sáng bóng. Các thông số kỹ thuật trên biểu dữ liệu đánh dấu vào tất cả các ô bên phải. Tuy nhiên, sự khác biệt giữa một bảng điều khiển hoạt động đáng tin cậy trong 30 năm và một bảng điều khiển tạo ra các cuộc gọi lại, thời gian ngừng hoạt động và các trang bị thêm đắt tiền không thể hiện rõ trên bản PDF. Nó được đưa vào quy trình sản xuất, nguyên tắc thử nghiệm và các quyết định kỹ thuật được đưa ra từ lâu trước khi thiết bị đến địa điểm dự án.

Đối với các chuyên gia mua sắm, kỹ sư tư vấn và người quản lý tài sản, việc đánh giá chất lượng thiết bị đóng cắt trước khi mua không phải là xác minh xem bảng tên có phù hợp với đơn đặt hàng hay không. Nó liên quan đến việc xác định liệu nhà sản xuất có các quy trình, khả năng thử nghiệm và văn hóa chất lượng để cung cấp thiết bị sẽ hoạt động như đã hứa trong suốt thời gian sử dụng của nó hay không.

Bài viết này cung cấp một khuôn khổ có cấu trúc để đánh giá chất lượng thiết bị đóng cắt trung thế trước khi ban hành đơn đặt hàng. Nó đề cập đến các lĩnh vực quan trọng nhất—từ năng lực sản xuất tại nhà máy và xác minh thử nghiệm điển hình đến chất lượng thành phần và quy định về tài liệu—và giải thích những gì cần tìm trong mỗi lĩnh vực.

1. Bắt đầu với Nhà máy, Không phải Bảng dữ liệu

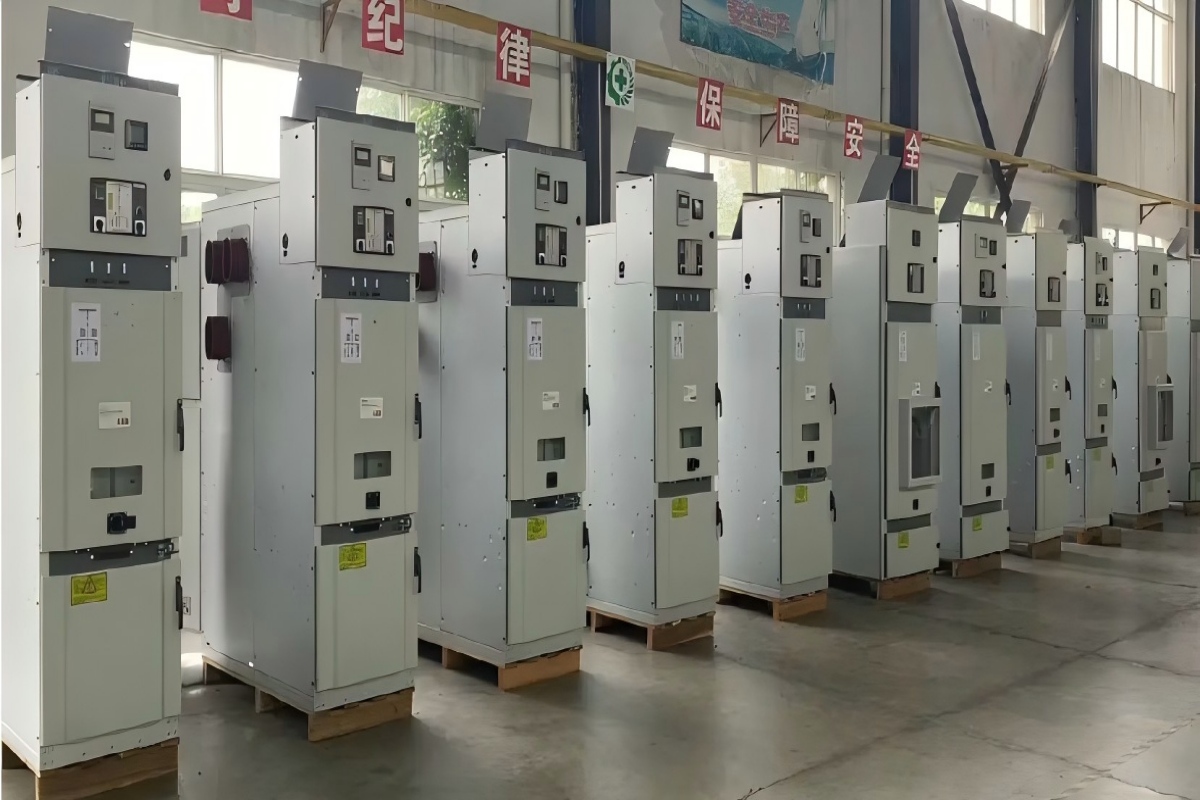

Bước rõ ràng nhất trong việc đánh giá chất lượng thiết bị đóng cắt là xem nó được sản xuất ở đâu và như thế nào. Chuyến thăm nhà máy cho bạn biết nhiều hơn về năng lực chất lượng của nhà sản xuất hơn bất kỳ bộ tài liệu nào có thể truyền tải. Nếu không thể đến thăm, yêu cầu ảnh và video chi tiết về dây chuyền sản xuất, cơ sở thử nghiệm và các đơn hàng đã hoàn thành gần đây là lựa chọn tốt nhất tiếp theo.

Khi đánh giá một nhà máy, hãy tập trung vào các chỉ số của quy trình hơn là ấn tượng. Sàn sản xuất có được tổ chức thành các khu vực làm việc được xác định rõ ràng hay các bảng được lắp ráp theo cách bố trí lộn xộn? Công nhân có đang sử dụng cờ lê lực có cài đặt hiệu chỉnh hay bu lông được siết chặt bằng cảm giác không? Các bộ phận đến—bộ ngắt chân không, cột nhựa epoxy, rơle bảo vệ—có được lưu trữ trong điều kiện được kiểm soát và có thể truy nguyên tới nhà cung cấp của chúng không? Những chi tiết quy trình này là đại diện cho chất lượng của thành phẩm.

Quá trình sản xuất thiết bị đóng cắt trung thế của COTENELE tuân theo trình tự sản xuất xác định với việc kiểm tra chất lượng trong quá trình ở từng giai đoạn. Cột nhựa epoxy cho máy cắt chân không được đúc trong nhà bằng thiết bị tạo gel áp suất tự động. Thùng thép không gỉ dành cho RMU không chứa SF₆ được hàn, kiểm tra rò rỉ và niêm phong trong các điều kiện được kiểm soát. Các tấm hoàn thiện phải trải qua quá trình kiểm tra định kỳ trước khi rời khỏi nhà máy.

2. Xác minh kiểm thử loại—Hoàn toàn và độc lập

Thử nghiệm điển hình theo tiêu chuẩn IEC 62271-200 là nền tảng của việc đảm bảo chất lượng thiết bị đóng cắt. Nó chứng tỏ rằng thiết kế có thể chịu được các ứng suất về điện, cơ và nhiệt mà nó sẽ gặp phải trong quá trình sử dụng. Nhưng "thử nghiệm điển hình" là một thuật ngữ được sử dụng không chính xác trong ngành. Câu hỏi đặt ra cho nhà sản xuất không phải là "thiết bị này đã được thử nghiệm điển hình chưa?" Đó là "bạn có thể cung cấp các báo cáo thử nghiệm điển hình hoàn chỉnh từ một phòng thí nghiệm độc lập được IEC công nhận ngay bây giờ không?"

Chương trình thử nghiệm điển hình cho thiết bị đóng cắt trung thế bao gồm các thử nghiệm đóng và cắt ngắn mạch, thử nghiệm chịu dòng điện trong thời gian ngắn, thử nghiệm độ tăng nhiệt, thử nghiệm điện môi và thử nghiệm hồ quang bên trong. Mỗi điều này phải được thực hiện trên cấu hình bảng điều khiển cụ thể và kết hợp mô-đun được cung cấp. Nhà sản xuất đã hoàn thành chương trình đầy đủ sẽ cung cấp các báo cáo mà không do dự. Nhà sản xuất sử dụng các cụm từ như "thiết kế đã được xác minh theo tiêu chuẩn IEC" hoặc "đang tiến hành báo cáo thử nghiệm" là đang báo hiệu rằng tài liệu này chưa tồn tại.

Ngoài sự tồn tại của các báo cáo, hãy xem xét phạm vi của chúng. Xác nhận rằng cấu hình được kiểm tra khớp với cấu hình được trích dẫn. Xác minh rằng xếp hạng ngắn mạch, phân loại hồ quang bên trong và cấp độ bền cơ học đáp ứng các yêu cầu của dự án. Kiểm tra xem phòng thử nghiệm có thực sự độc lập và được IEC công nhận chứ không phải là cơ sở nội bộ hay không.

COTENELE cung cấp chứng chỉ kiểm tra loại IEC 62271-200 từ các phòng thí nghiệm bên thứ ba được công nhận trong mỗi lần nộp hồ sơ dự thầu. Các báo cáo bao gồm toàn bộ trình tự thử nghiệm và chúng tôi cung cấp chúng trước khi đặt hàng chứ không phải sau đó.

3. Kiểm tra các bộ phận chuyển mạch và cách điện lõi

Bộ ngắt chân không và hệ thống cách điện là trái tim của bất kỳ bảng điều khiển thiết bị đóng cắt trung thế nào. Chất lượng của các bộ phận này quyết định độ tin cậy, hồ sơ bảo trì và tuổi thọ sử dụng của thiết bị.

Đối với máy cắt chân không, bộ ngắt chân không là thành phần quan trọng nhất. Đánh giá nguồn gốc và phả hệ sản xuất của thiết bị ngắt. Nó có được sản xuất bởi một nhà sản xuất được công nhận có thành tích trong ứng dụng điện áp trung thế không? Vật liệu tiếp xúc nào được sử dụng—đồng-crom là tiêu chuẩn công nghiệp cho sự kết hợp giữa độ dẫn điện và khả năng chống xói mòn hồ quang? Bộ ngắt có được niêm phong trọn đời, không cần bảo trì trong suốt thời gian sử dụng hay thiết kế yêu cầu kiểm tra tính toàn vẹn chân không định kỳ?

Hệ thống cách nhiệt cũng quan trọng không kém. Đối với thiết bị đóng cắt cách điện bằng không khí, hãy xác minh khe hở giữa các pha và giữa các pha với mặt đất đáp ứng hoặc vượt quá yêu cầu của IEC. Đối với thiết bị cách điện bằng khí, hãy xác nhận môi trường cách điện: không khí khô hoặc nitơ không có khả năng làm nóng lên toàn cầu hoặc một giải pháp thay thế đáp ứng các quy định về môi trường hiện hành và có thể dự đoán trước. Bình chứa khí bằng thép không gỉ phải được thiết kế và thử nghiệm như một bình chịu áp kín suốt đời, không có yêu cầu giám sát hoặc nạp lại khí.

Cầu dao chân không VS1 của COTENELE sử dụng cầu dao chân không kín trọn đời từ các nhà cung cấp đủ tiêu chuẩn, kết hợp với cột cách nhiệt bằng nhựa epoxy đúc trong nhà. RMU không chứa SF₆ của chúng tôi sử dụng không khí khô làm môi trường cách nhiệt trong các thùng thép không gỉ được hàn, kiểm tra rò rỉ và bịt kín trong toàn bộ vòng đời thiết kế 30 năm của chúng.

4. Đánh giá cơ chế vận hành và khóa liên động cơ khí

Cơ cấu vận hành là bộ phận chuyển động mỗi khi cầu dao đóng hoặc mở. Chất lượng thiết kế và chế tạo của nó ảnh hưởng trực tiếp đến độ bền cơ học và độ tin cậy lâu dài của thiết bị.

Máy cắt trung thế hiện đại sử dụng cơ cấu lò xo tích trữ năng lượng. Một động cơ nhỏ sạc lò xo đóng trong vài giây. Khi có lệnh đóng, năng lượng dự trữ sẽ được giải phóng gần như ngay lập tức để đóng các tiếp điểm. Trong quá trình đóng, lò xo mở được tích điện đồng thời, do đó máy cắt ngay lập tức sẵn sàng hoạt động. Cơ chế này phải được xếp hạng về độ bền cơ học cấp M2—10.000 lần thao tác mà không bị hỏng—theo tiêu chuẩn IEC 62271-100.

Đánh giá việc xây dựng cơ chế Lò xo, mối liên kết và chốt có được làm từ vật liệu chống mỏi và ăn mòn không? Có thể tiếp cận cơ chế này để kiểm tra mà không cần tháo cầu dao ra khỏi bảng điều khiển không? Hoạt động cơ học có trơn tru và nhất quán qua nhiều hoạt động hay nó có dấu hiệu bị ràng buộc hoặc biến đổi?

Hệ thống khóa liên động cơ học đảm bảo trình tự vận hành an toàn cũng quan trọng không kém. Khóa liên động "năm phòng ngừa"—ngăn chặn việc đóng khi có tải, ngăn mở dao cách ly khi có tải, ngăn chặn việc nối đất mang điện, ngăn chặn việc đóng khi nối đất và ngăn chặn việc đi vào các ngăn mang điện—phải hoạt động tin cậy mà không phụ thuộc vào nguồn điện phụ. Kiểm tra các khóa liên động này trong chuyến thăm nhà máy hoặc yêu cầu bằng chứng video về việc xác minh khóa liên động trong quá trình kiểm tra định kỳ.

5. Kiểm tra ngăn điện áp thấp và dây điện

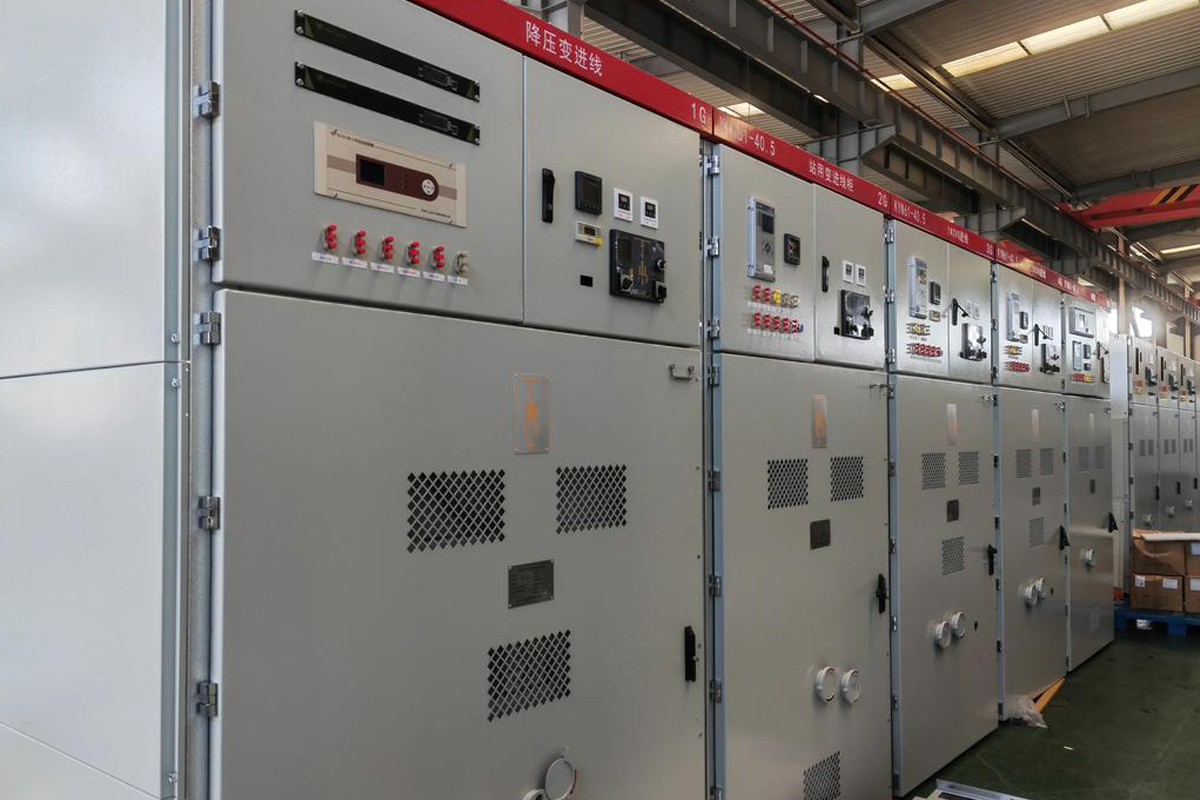

Ngăn điện áp thấp chứa rơle bảo vệ, dây điều khiển, khối đầu cuối và thiết bị liên lạc giúp thiết bị đóng cắt trở nên thông minh. Chất lượng tay nghề của ngăn này là một chỉ số đáng tin cậy cho thấy sự chú ý tổng thể đến từng chi tiết của nhà sản xuất.

Mở cửa điện áp thấp và kiểm tra hệ thống dây điện. Dây dẫn có được định tuyến gọn gàng và cố định trong ống dẫn cáp hoặc khung dệt không? Dây có được dán nhãn ở cả hai đầu bằng bút đánh dấu rõ ràng và bền không? Số vòng nối trên thiết bị đầu cuối có nhất quán và dễ đọc không? Các dây dẫn dự phòng có được cuộn và cố định hay để lỏng lẻo không? Đây không phải là mối quan tâm về mặt thẩm mỹ. Thực hành nối dây kém dẫn đến kết nối lỏng lẻo, lỗi gián đoạn và những cơn ác mộng khi khắc phục sự cố tiêu tốn hàng giờ kỹ thuật trong nhiều năm sau khi vận hành.

Rơle bảo vệ phải được lắp đặt, nối dây và cấu hình chính xác cho ứng dụng. Xác minh rằng loại rơle, tỷ số biến dòng và điện áp phụ phù hợp với thông số kỹ thuật của dự án. Nếu thiết bị đóng cắt có khả năng giao tiếp, hãy xác nhận rằng cấu hình giao thức và dây giao tiếp đã được ghi lại và kiểm tra trước khi giao hàng.

6. Xem lại gói tài liệu

Tài liệu là một phần của sản phẩm. Một nhà sản xuất thiết bị đóng cắt không thể cung cấp gói tài liệu đầy đủ, chính xác và được tổ chức tốt ở giai đoạn đấu thầu sẽ khó có thể cung cấp tài liệu tốt hơn sau khi đặt hàng.

Tối thiểu, gói tài liệu trước khi mua phải bao gồm chứng chỉ kiểm tra điển hình từ phòng thí nghiệm độc lập được IEC công nhận, các mẫu báo cáo kiểm tra định kỳ cho biết những gì sẽ được kiểm tra trên mỗi bảng trước khi giao hàng, tuyên bố về sự phù hợp với các tiêu chuẩn và quy định hiện hành, danh sách tham khảo các hệ thống lắp đặt tương tự cũng như sổ tay hướng dẫn lắp đặt và vận hành. Đối với các dự án ở Châu Âu, phải kèm theo tài liệu chứng minh sự tuân thủ Quy định về khí F của EU nếu thiết bị không có SF₆.

Xem xét các tài liệu một cách nghiêm túc. Các báo cáo thử nghiệm có đầy đủ và dễ đọc hay chỉ là những bản tóm tắt một phần bị thiếu trang? Các cài đặt tham chiếu có trong các ứng dụng và khu vực địa lý tương tự với dự án của bạn không? Tài liệu có được viết bằng tiếng Anh kỹ thuật rõ ràng hay có dấu hiệu đã được dịch mà không được kỹ sư bản xứ xem xét?

COTENELE gửi gói tài liệu hoàn chỉnh cho mỗi đơn đặt hàng: chứng chỉ kiểm tra điển hình, báo cáo kiểm tra định kỳ, tuyên bố tuân thủ và hướng dẫn vận hành. Chúng tôi cung cấp tài liệu tương tự ở giai đoạn đấu thầu để các kỹ sư tư vấn và người đánh giá tiện ích có thể hoàn thành việc đánh giá kỹ thuật của họ trước khi trao hợp đồng.

7. Đánh giá sự sẵn có của dịch vụ hỗ trợ sau bán hàng và phụ tùng thay thế

Chất lượng thiết bị đóng cắt không chỉ dừng lại ở bản thân thiết bị mà còn khả năng hỗ trợ của nhà sản xuất trong việc hỗ trợ thiết bị qua nhiều thập kỷ hoạt động. Trước khi mua, hãy đánh giá cách tiếp cận của nhà sản xuất đối với hỗ trợ sau bán hàng, cung cấp phụ tùng và hỗ trợ kỹ thuật.

Nhà sản xuất có cung cấp hỗ trợ vận hành tại chỗ hoặc từ xa không? Có quy trình xác định cho các yêu cầu kỹ thuật sau khi giao hàng với cam kết về thời gian phản hồi rõ ràng không? Các phụ tùng thay thế tiêu chuẩn—cầu chì, tiếp điểm phụ, tay cầm vận hành, mô-đun rơle—có sẵn trong kho hay chúng được sản xuất theo đơn đặt hàng với thời gian giao hàng kéo dài?

Một nhà sản xuất có hoạt động xuất khẩu lâu đời phải có khả năng gửi phụ tùng thay thế qua chuyển phát nhanh quốc tế và cung cấp hỗ trợ kỹ thuật bằng tiếng Anh trong giờ làm việc ở Châu Âu hoặc Châu Á. Nếu hoạt động kinh doanh chính của nhà sản xuất là trong nước và xuất khẩu chỉ chiếm một phần nhỏ trong khối lượng của họ thì hỗ trợ sau bán hàng cho các dự án quốc tế có thể sẽ ít.

Kết luận: Chất lượng là quá trình, không phải vẻ bề ngoài

Việc đánh giá chất lượng của thiết bị đóng cắt trung thế trước khi mua đòi hỏi phải xem xét bề ngoài bóng bẩy đến quy trình sản xuất, nguyên tắc kiểm tra, phả hệ thành phần và tính nghiêm ngặt của tài liệu để xác định hiệu suất lâu dài. Các thông số trên datasheet là điểm bắt đầu chứ không phải là điểm kết thúc. Điều quan trọng là liệu nhà sản xuất có xây dựng được một hệ thống sản xuất và văn hóa chất lượng nhằm cung cấp một cách nhất quán những gì bảng dữ liệu hứa hẹn hay không.

Đánh giá có cấu trúc—năng lực của nhà máy, xác minh kiểu kiểm tra, chất lượng thành phần cốt lõi, đánh giá cơ chế và khóa liên động, tay nghề đi dây, tính đầy đủ của tài liệu và hỗ trợ sau bán hàng—cung cấp cơ sở đáng tin cậy để so sánh các nhà cung cấp và lựa chọn thiết bị sẽ hoạt động như mong đợi qua nhiều thập kỷ phục vụ.

COTENELE hỗ trợ quá trình đánh giá này bằng cách cung cấp chứng chỉ kiểm tra điển hình ở giai đoạn tìm hiểu, chào đón khách hàng đến kiểm tra cơ sở sản xuất của chúng tôi và cung cấp các gói tài liệu hoàn chỉnh cùng với mỗi báo giá. Cầu dao chân không và thiết bị chính dạng vòng không chứa SF₆ của chúng tôi được xây dựng dựa trên các quy trình sản xuất xác định, được thử nghiệm theo tiêu chuẩn IEC và được hỗ trợ bởi đội ngũ kỹ thuật hiểu rõ yêu cầu của các dự án quốc tế.
