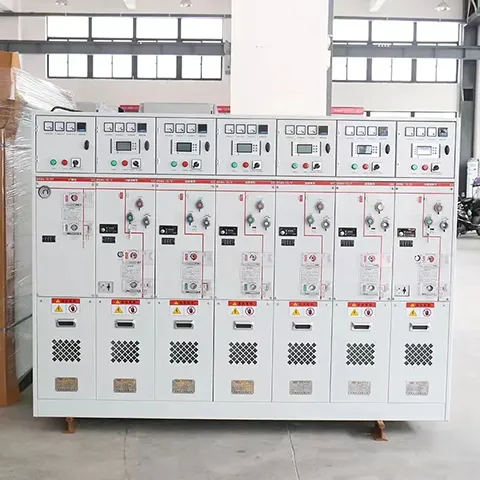

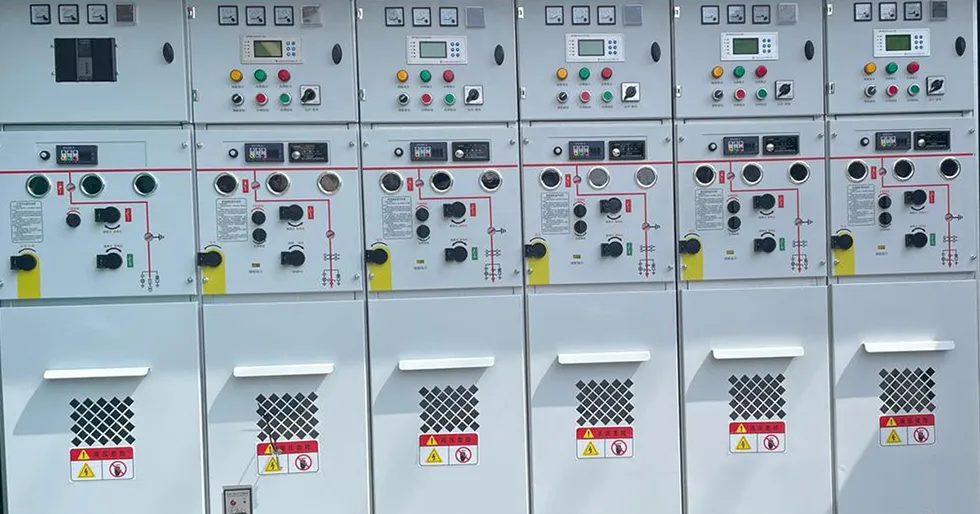

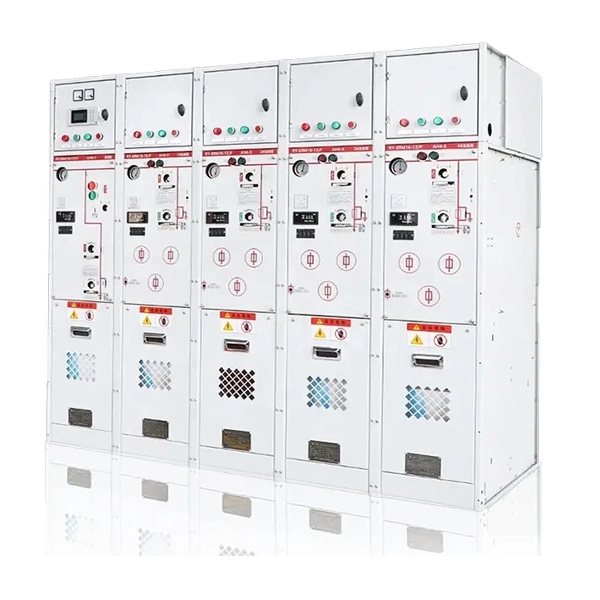

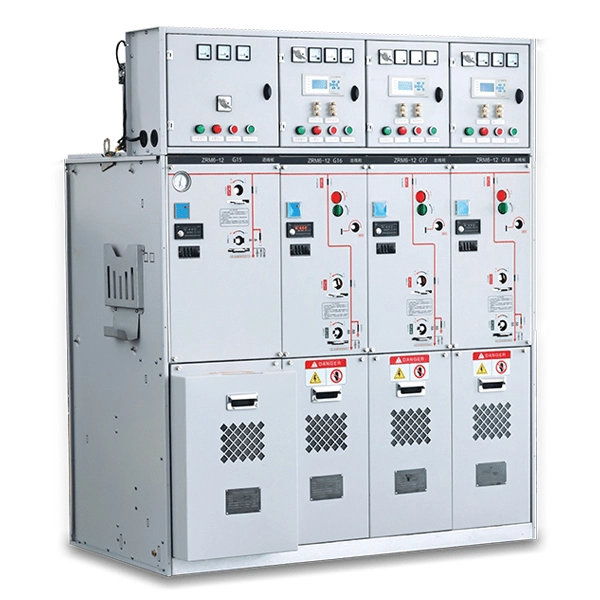

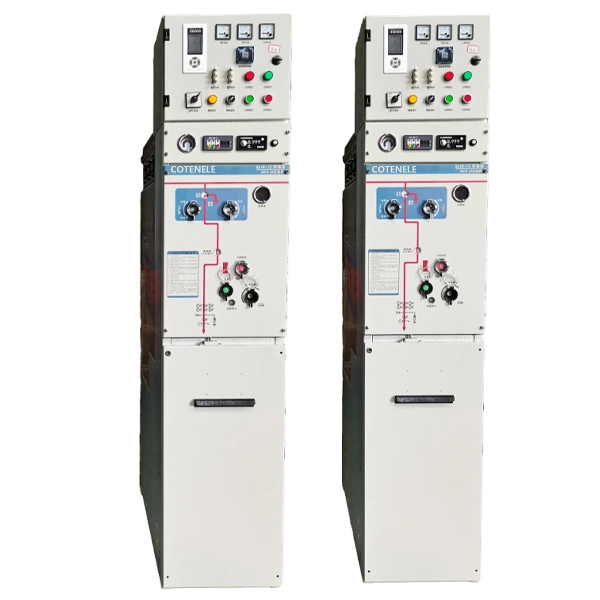

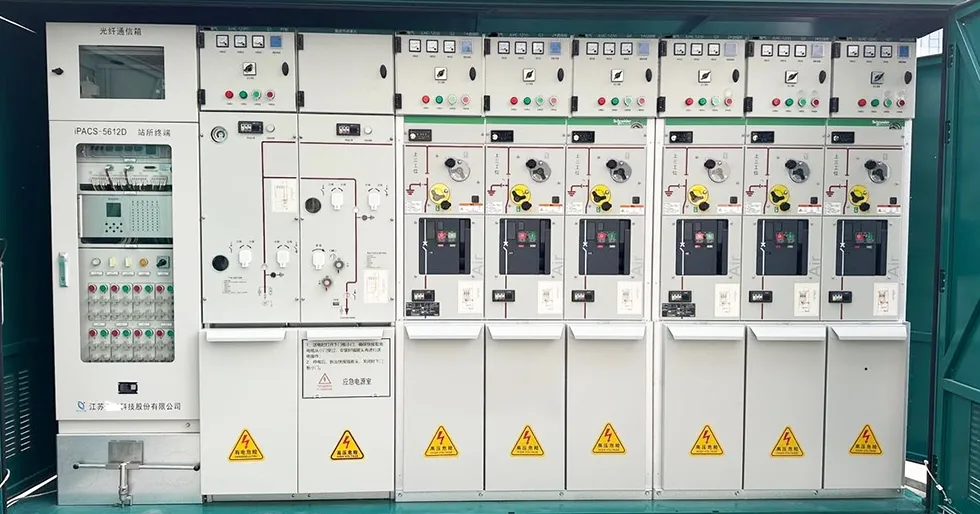

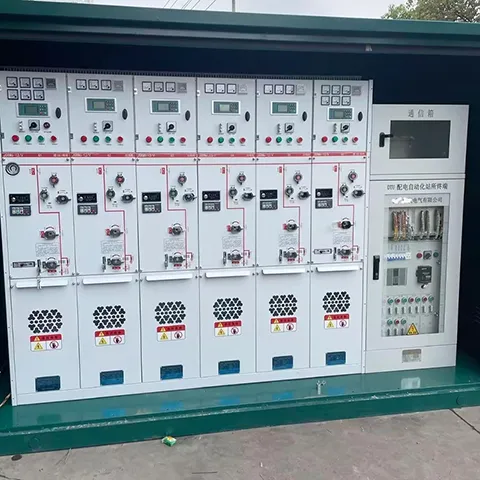

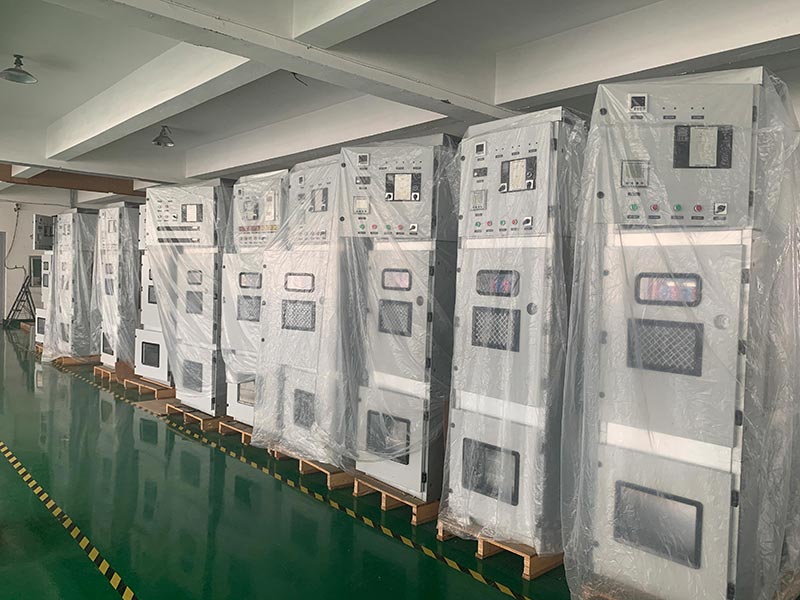

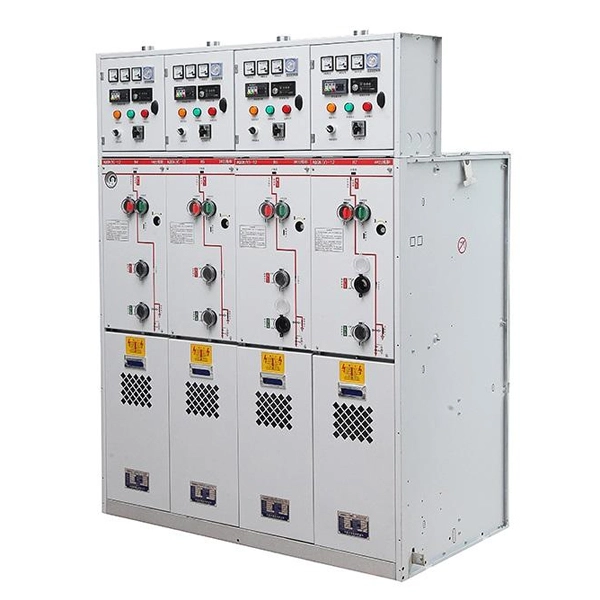

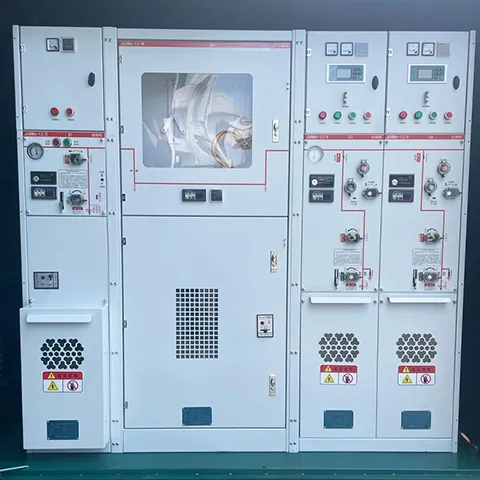

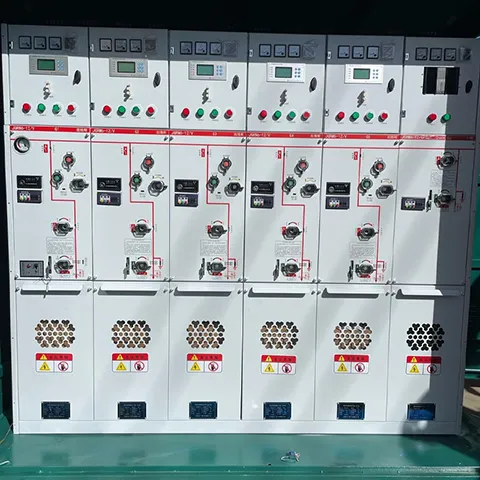

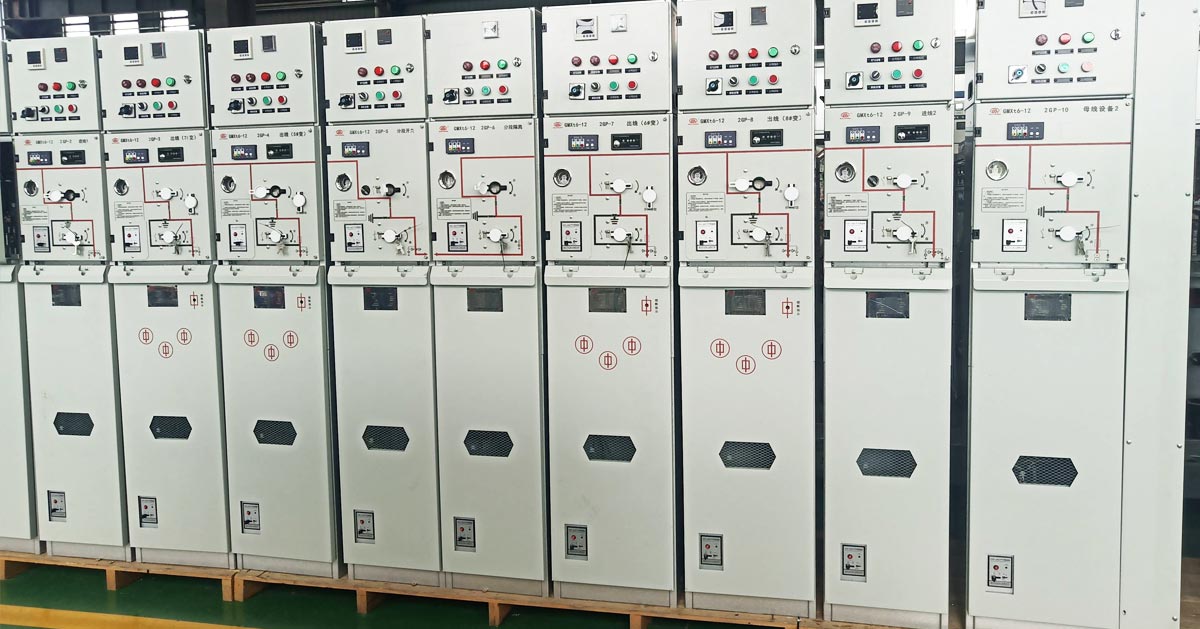

Thiết bị đóng cắt cách điện bằng khí trung thế 11KV

Các thông số kỹ thuật của thiết bị đóng cắt cách điện bằng khí

Nguyên lý của thiết bị đóng cắt cách điện bằng khí là gì?

Nguyên lý làm việc chính của Thiết bị đóng cắt cách điện bằng khí trung thế 11KV và các thiết bị chính vòng là cách ly vật lý các bộ phận mang điện với môi trường bên ngoài.

Nguyên lý làm việc: Các bộ phận mang điện của thiết bị đóng cắt cách điện bằng khí hoặc các thiết bị chính vòng như cầu dao, bộ ngắt kết nối và thanh cái được bịt kín bên trong hộp khí bằng thép không gỉ kín khí chứa đầy khí cách điện có áp suất, thay thế không khí truyền thống làm môi trường cách điện, giúp thiết bị không bị ảnh hưởng bởi môi trường.

Cách nhiệt và dập hồ quang: Khí cách điện trong hộp khí (ví dụ SF₆, N₂, không khí khô) mang lại khả năng cách nhiệt tuyệt vời. Khi mạch mở, hồ quang được tạo ra và bộ ngắt chân không sẽ dập tắt hồ quang một cách hiệu quả để đảm bảo ngắt kết nối an toàn.

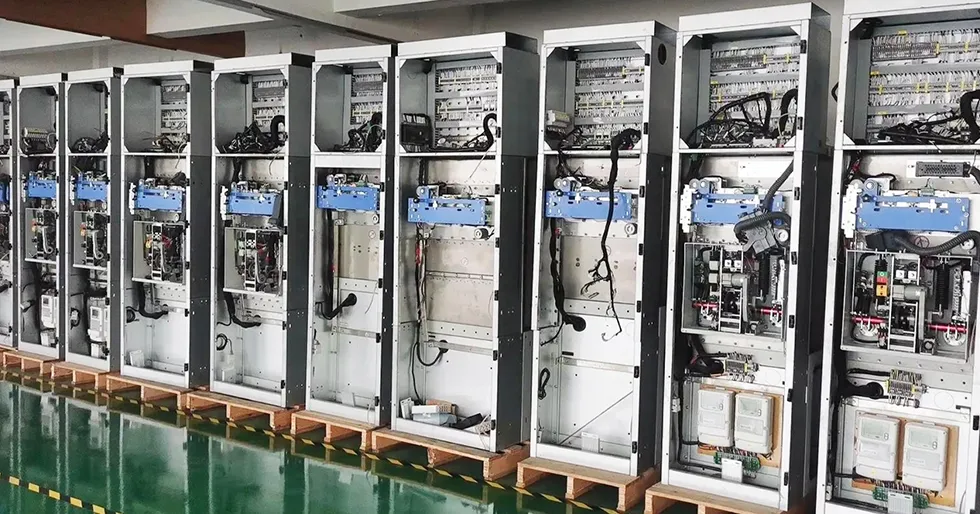

Các thành phần chính: Một thiết bị C-GIS điển hình chủ yếu bao gồm bình xăng, các bộ phận chuyển mạch (bộ ngắt mạch chân không, bộ ngắt kết nối, v.v.), cơ cấu vận hành cũng như ngăn điều khiển điện áp thấp và ngăn cáp.

Ưu điểm của thiết bị đóng cắt cách điện bằng khí hoặc thiết bị mạch vòng là gì?

So với thiết bị đóng cắt cách điện bằng không khí truyền thống, thiết bị đóng cắt cách điện bằng khí trung thế 11KV có nhiều ưu điểm đáng kể.

Thứ nhất, Khí cách điện điều áp có độ bền điện môi gấp hai đến ba lần so với không khí. Sử dụng loại khí này như SF₆, N₂, không khí khô có thể cải thiện đáng kể hiệu suất cách nhiệt. Ở mức điện áp cao hơn, ưu điểm này càng rõ rệt, có đặc điểm kích thước nhỏ gọn hơn và điều này sẽ giúp chúng ta phát triển các thiết bị nhỏ hơn, tiết kiệm không gian.

Thứ hai, ngoài hiệu suất cách nhiệt tuyệt vời, khí điều áp còn có thể tăng cường khả năng dập tắt hồ quang, điều này sẽ cải thiện hiệu suất ngắt mạch.

Thứ ba, cấu trúc kín và kín khí hoàn toàn cho phép bản thân thiết bị đóng cắt có thể chống lại các yếu tố môi trường có hại bên ngoài như ngưng tụ, ô nhiễm, động vật nhỏ và các chất ô nhiễm hóa học. Do đó, nó có thể hoạt động đáng tin cậy trong môi trường khắc nghiệt hoặc đòi hỏi khắt khe. Năm 2002, một trận lũ lụt lớn đã xảy ra ở sông Elbe ở Đức, nhưng các thiết bị đóng cắt bơm hơi bị ngập nước đã nhanh chóng hoạt động trở lại, chứng tỏ khả năng vận hành đáng tin cậy và an toàn của tủ cách nhiệt bằng khí trong môi trường khắc nghiệt.

So với AIS truyền thống, C-GIS cho thấy những lợi thế đáng kể về một số khía cạnh, nhưng cũng có một số hạn chế
