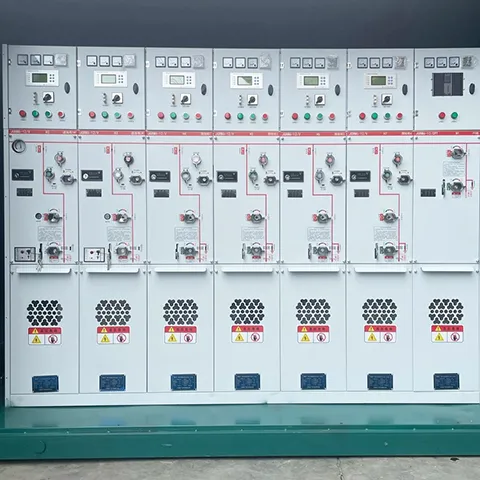

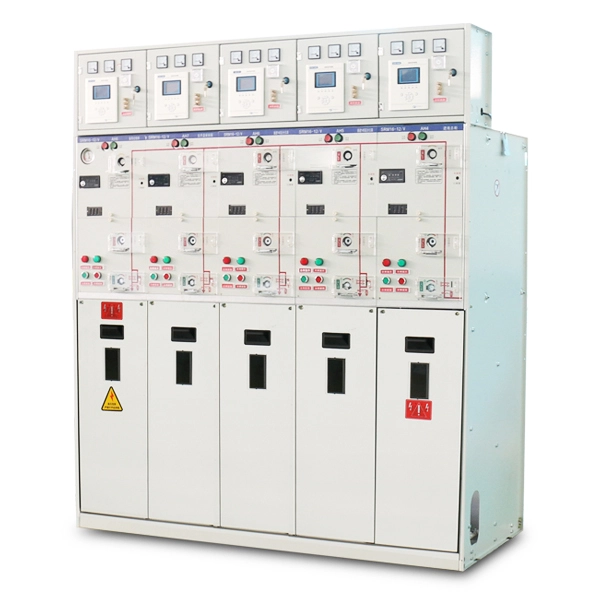

Thiết bị đóng cắt Gis cách điện bằng khí 22KV MV

Thông số kỹ thuật chính

Điều kiện hoạt động

1. Phạm vi nhiệt độ môi trường:-40°C đến +40°C.

2. Điều kiện độ ẩm tương đối:Độ ẩm tương đối trung bình hàng ngày ≤ 95%, độ ẩm tương đối trung bình hàng tháng ≤ 90%.

3. Yêu cầu về độ cao:Độ cao lắp đặt không được vượt quá 2000 mét. Đối với các ứng dụng ở độ cao cao hơn, giá trị độ cao cụ thể phải được nêu rõ.

4. Năng lực địa chấn:Cường độ động đất không vượt quá cường độ 8.

5. Điều kiện địa điểm lắp đặt:Thiết bị phải được lắp đặt ở những vị trí không có nguy cơ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động mạnh.

6. Cấp độ bảo vệ:IP67 cho ngăn chứa khí SF₆, IP67 cho cầu chì và IP3X cho vỏ thiết bị đóng cắt.

Cấu trúc sản phẩm và nguyên lý làm việc

Cấu trúc cốt lõi:

Tính năng đặc biệt nhất của Thiết bị đóng cắt Gis cách điện bằng khí 22KV MV là cấu trúc được bao bọc hoàn toàn, cách điện hoàn toàn. Thành phần cốt lõi là bình kín khí làm bằng thép không gỉ dày 3 mm được hàn bằng laser. Bể này hoạt động như một "pháo đài" vững chắc bao quanh tất cả các bộ phận mang điện áp cao và đổ đầy khí cách điện vào chúng, đạt được mức bảo vệ chống xâm nhập IP67, điều này có nghĩa là nó có thể chịu được việc ngâm trong nước trong thời gian ngắn.

Một GIS 22kV hoàn chỉnh thường bao gồm một số đơn vị chức năng:

1. Bộ C (Bộ chuyển mạch tải) – đóng và ngắt dòng tải thông thường.

2. Bộ F (Bộ kết hợp công tắc-cầu chì tải) – cung cấp khả năng bảo vệ ngắn mạch, thường dùng cho máy biến áp.

3. Bộ V (Bộ ngắt mạch) – có khả năng đóng, mang và cắt cả dòng điện bình thường và dòng điện sự cố (ngắn mạch).

4. Các thiết bị phụ trợ – bao gồm các thiết bị kết nối thanh cái, đo sáng, PT (máy biến điện áp).

Các thiết bị này có thể kết hợp linh hoạt thông qua việc mở rộng bên cạnh hoặc trên cùng để phù hợp với các cấu hình lưới khác nhau.

Nguyên tắc làm việc:Cách nhiệt bằng khí + Làm nguội hồ quang chân không

Cách nhiệt:Độ bền điện môi phụ thuộc vào khí cách điện bên trong – thường là SF₆ hoặc không khí khô, cho phép khe hở nhỏ hơn nhiều và do đó kích thước thiết bị nhỏ gọn.

Làm nguội hồ quang:Khi công tắc mở ra, một vòng cung sẽ hình thành giữa các tiếp điểm. GIS thường sử dụng bộ ngắt chân không để dập tắt hồ quang một cách nhanh chóng và đáng tin cậy.

Ưu điểm và xã hội làm việc

Ưu điểm chính:

Độ tin cậy & an toàn cao: Không bị ảnh hưởng bởi các yếu tố bất lợi bên ngoài như ngưng tụ, ô nhiễm, phun muối và động vật nhỏ.

Nhỏ gọn & tiết kiệm không gian: So với thiết bị đóng cắt cách điện bằng không khí, nó có thể tiết kiệm hơn 60% diện tích sử dụng.

Thiết kế không cần bảo trì: Không cần vệ sinh định kỳ; tuổi thọ thiết kế> 30 năm.

Khả năng thích ứng môi trường mạnh mẽ: Hoạt động từ -40°C đến +40°C, ở độ cao, độ ẩm cao, v.v.

Phạm vi làm việc

Mạng lưới phân phối đô thị (trung tâm thành phố, tòa nhà thương mại, khu dân cư cao tầng)

Năng lượng tái tạo (gió, kết nối lưới điện mặt trời)

Công nghiệp & cơ sở hạ tầng (trung tâm dữ liệu, vận chuyển đường sắt, sân bay, mỏ)

Môi trường khắc nghiệt (độ cao, sương muối ven biển, ô nhiễm hóa chất)

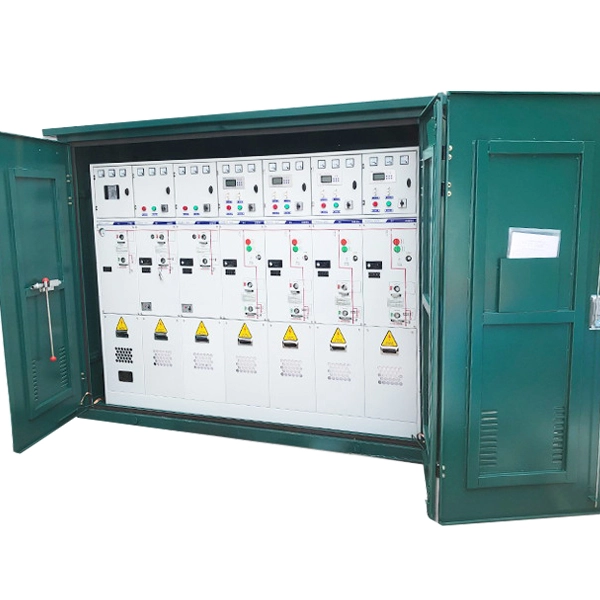

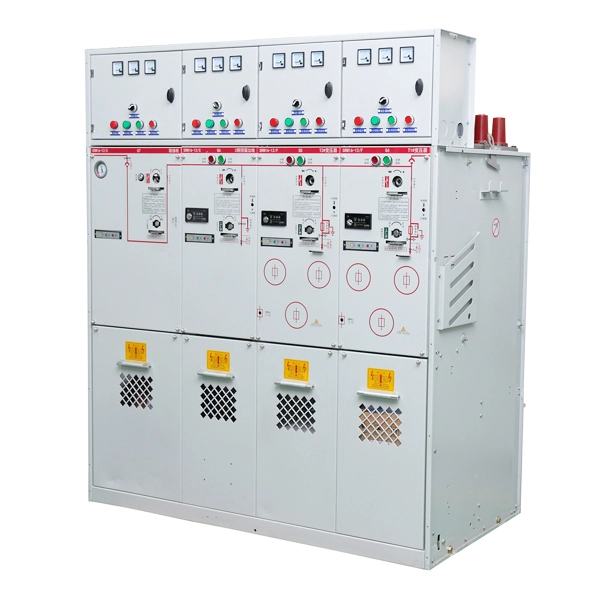

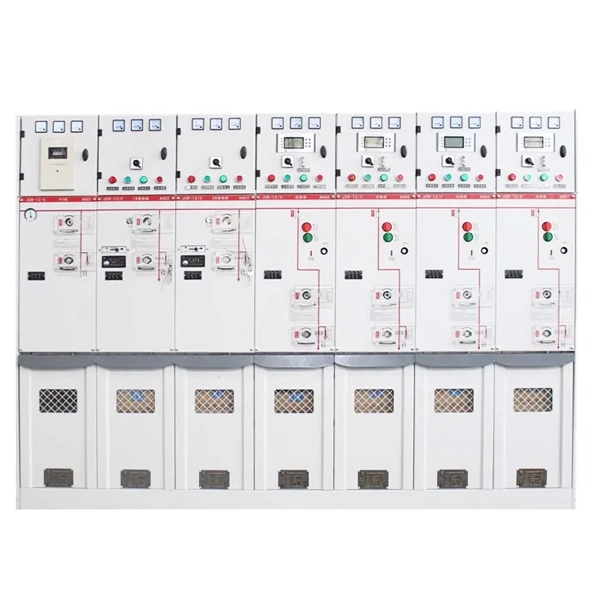

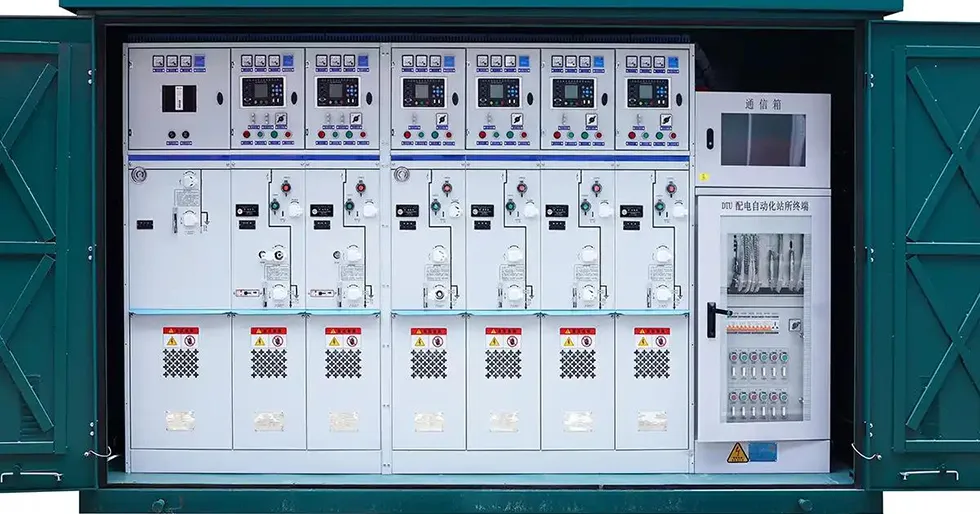

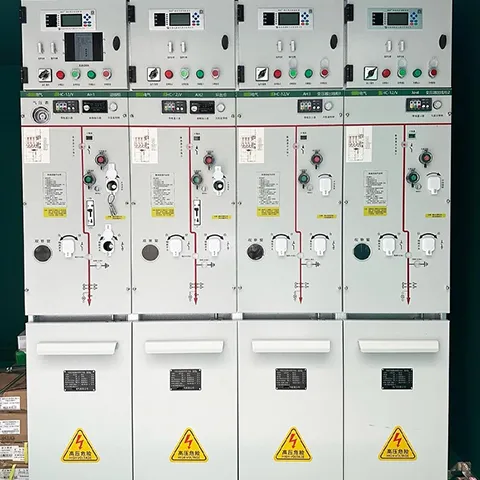

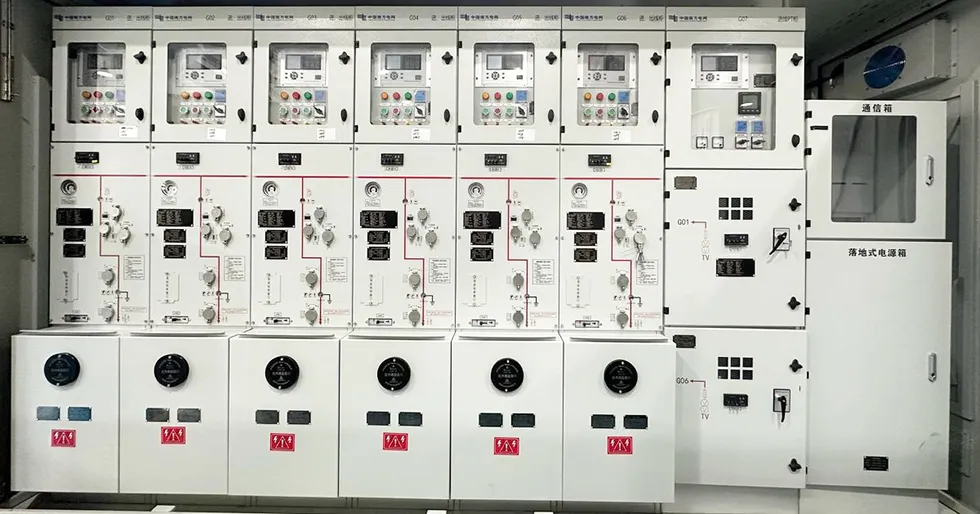

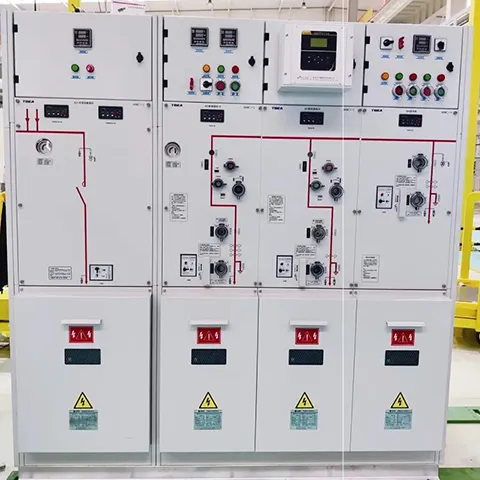

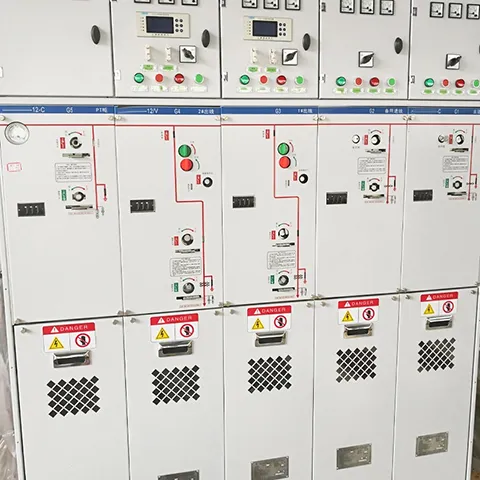

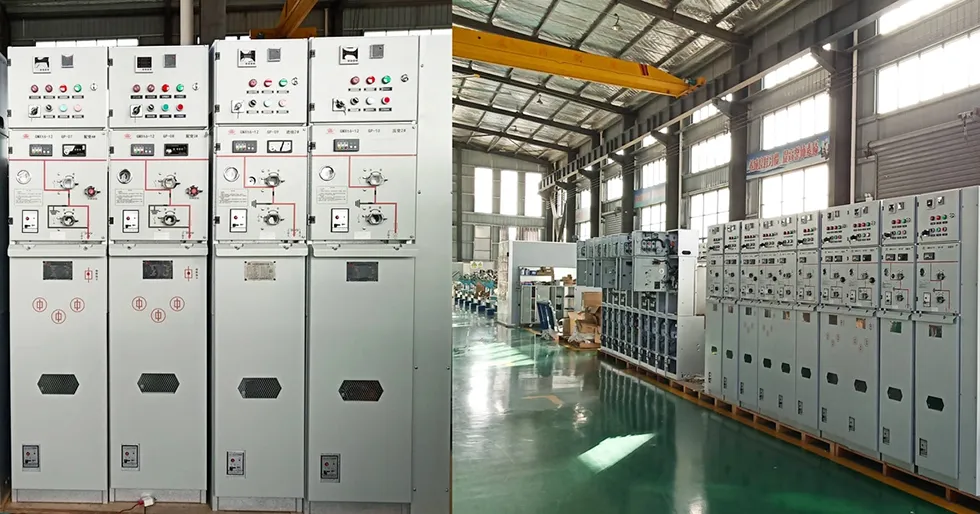

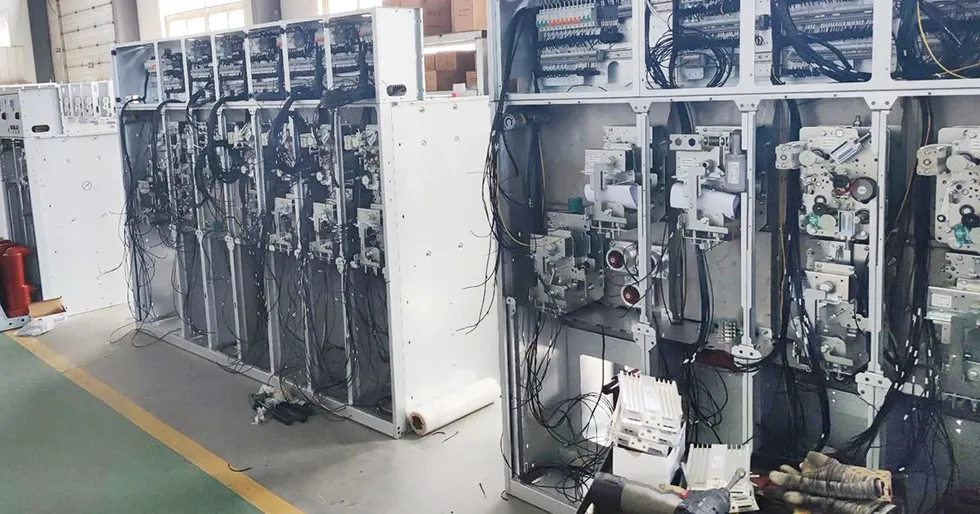

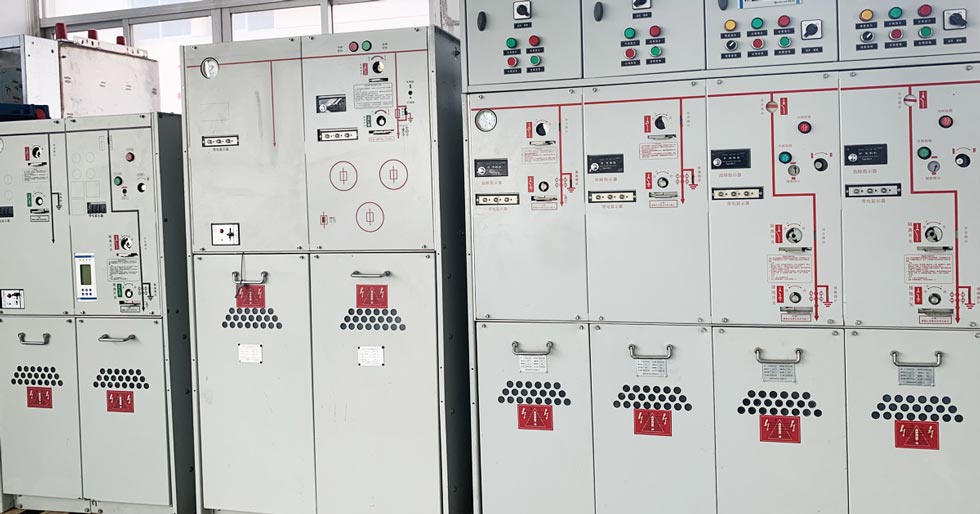

Sản phẩm cho thấy
