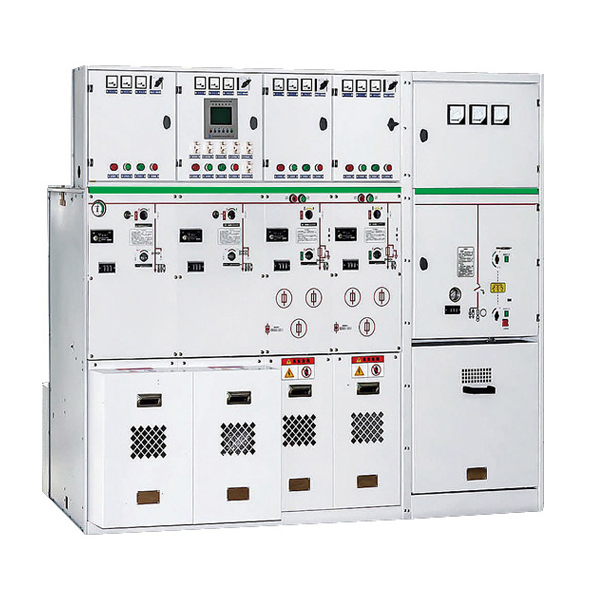

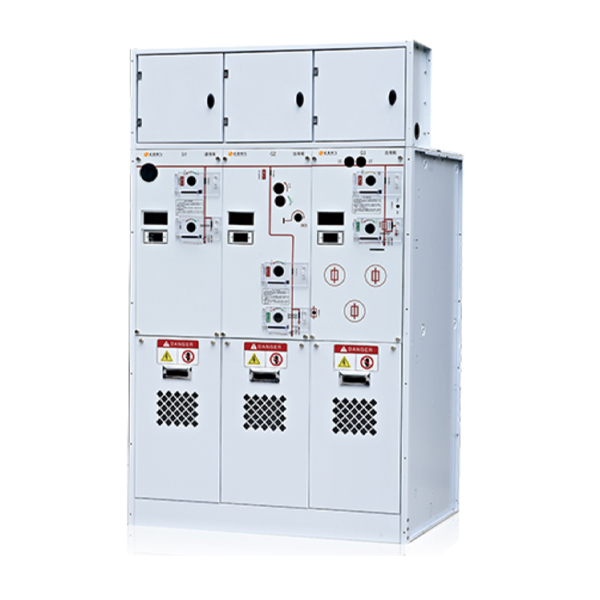

Thiết bị chính vòng thân thiện với môi trường 36KV

Cotenele là nhà sản xuất lớn Thiết bị chính vòng tròn thân thiện với môi trường (RMU) 36KV ở Trung Quốc và các RMU trung thế của chúng tôi đã xuất khẩu sang nhiều quốc gia và khu vực ở Châu Âu và Châu Mỹ. Các thiết bị chính dạng vòng cách điện bằng khí thân thiện với môi trường không chứa SF6, sử dụng không khí khô hoặc N2 làm môi trường cách điện, là giải pháp thay thế cho các thiết bị đóng cắt MV cách điện SF₆ truyền thống. RMU chứa các thiết bị chuyển mạch trung áp trong một tủ bọc kim loại, chủ yếu chuyển đổi dòng tải, ngắt dòng ngắn mạch và dòng biến áp không tải. Các thiết bị chuyển mạch trung áp và thiết bị mạch vòng mà chúng tôi sản xuất này tuân thủ các tiêu chuẩn quốc tế liên quan, chẳng hạn như: dòng IEC 62271, Quy định về khí F của EU (EU) 2024/573, dòng IEEE/ANSI C37.20, tiêu chuẩn UL/NEMA.

Thiết bị chính vòng tròn thân thiện với môi trường (RMU) 36KV là gì?

Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường 36kV là cụm thiết bị đóng cắt phân phối trung áp có điện áp định mức 36kV, sử dụng khí thân thiện với môi trường (thay thế cho SF₆) làm môi trường cách điện, công nghệ ngắt chân không để ngắt dòng điện và với tất cả các bộ phận mang điện áp cao và bộ phận chuyển mạch được bịt kín bên trong bình khí bằng thép không gỉ.

Đặc điểm chính:

1. Điện áp định mức: 36kV (cũng bao gồm 24kV, 40,5kV, v.v., ví dụ: XGN-24/36)

2. Môi trường cách nhiệt: không khí khô, không khí sạch, nitơ hoặc hỗn hợp khí có GWP thấp như C4/CO₂ hoặc C5/CO₂

3. Phương pháp dập hồ quang: ngắt chân không

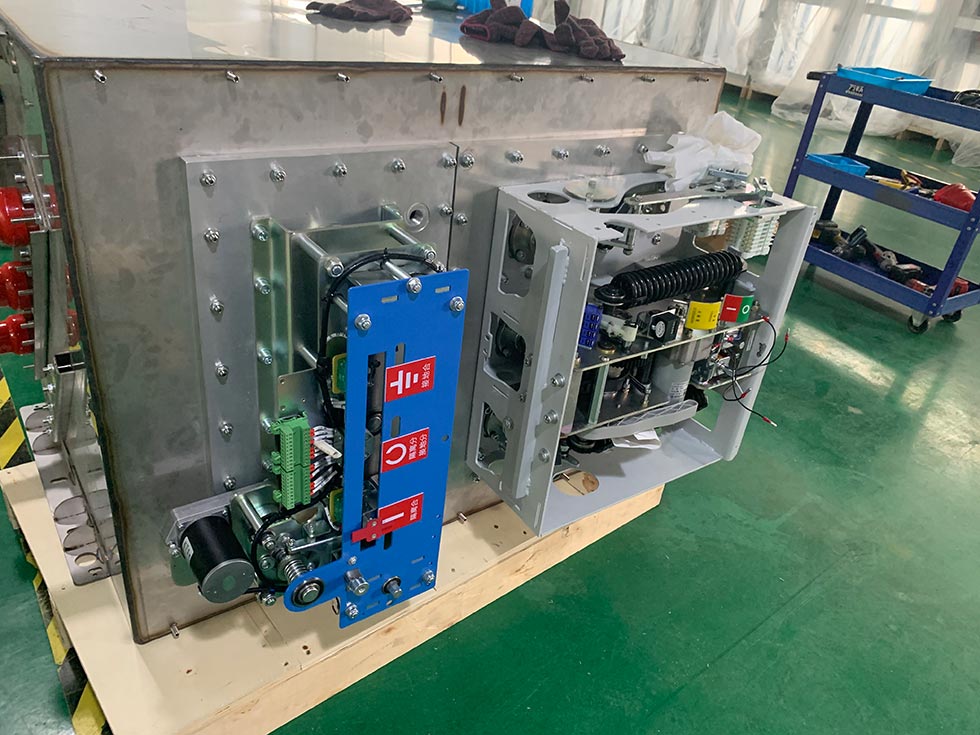

4. Cấu tạo: bình xăng bằng thép không gỉ kín hoàn toàn; xếp hạng bảo vệ lên tới IP67

5. Tiêu chuẩn thiết kế: tuân thủ tiêu chuẩn IEC và GB/T

6. Ngược lại với thiết bị đóng cắt cách điện bằng khí SF₆ truyền thống, phiên bản thân thiện với môi trường vẫn giữ lại tất cả các ưu điểm của Thiết bị đóng cắt cách điện bằng khí (GIS)—cấu trúc nhỏ gọn, vận hành không cần bảo trì, khả năng thích ứng môi trường mạnh mẽ—đồng thời loại bỏ hoàn toàn khí SF₆ có GWP cao.

Phạm vi ứng dụng:

Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường 36kV chủ yếu được sử dụng trong các kịch bản cung cấp điện đầu cuối và hệ thống phân phối điện thứ cấp trung thế.

1. Mạng lưới phân phối đô thị:

Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường này chủ yếu được sử dụng trong các kịch bản mạng vòng mạng phân phối đô thị, trạm chuyển mạch và hộp phân phối cáp.

2. Sản xuất năng lượng tái tạo:

• Trang trại gió: RMU 36 kV thân thiện với môi trường đặc biệt thích hợp cho các trang trại gió ngoài khơi và trên bờ. Đây là điểm kết nối rất quan trọng giữa tuabin gió và lưới điện, điều này sẽ đảm bảo truyền tải điện an toàn và hiệu quả, đồng thời có thể chịu được độ mặn cao, độ ẩm cao và môi trường biển khắc nghiệt.
• Nhà máy quang điện (PV): RMU cách điện bằng khí thân thiện với môi trường 36kV đóng vai trò là giao diện giữa mảng quang điện và lưới điện, cung cấp chức năng chuyển mạch và bảo vệ, cách ly mảng quang điện để bảo trì hoặc khắc phục sự cố và quản lý dòng điện từ mảng quang điện vào lưới điện.

3. Ứng dụng công nghiệp và thương mại:

RMU cách điện bằng khí thân thiện với môi trường 36kV rất phù hợp cho các doanh nghiệp công nghiệp, công nghiệp nhẹ, hóa dầu, trung tâm dữ liệu, mỏ lớn, sân bay, đường sắt, khu thương mại, tòa nhà cao tầng cũng như các trạm biến áp và phân phối điện khác.

4. Hạ tầng giao thông:

RMU thân thiện với môi trường này có thể chịu được các điều kiện khắc nghiệt như độ rung, ăn mòn và độ ẩm, có thể đảm bảo cung cấp điện an toàn và ổn định cho cơ sở hạ tầng giao thông. Do đó, nó thường được sử dụng trong các hệ thống cung cấp điện cho đường cao tốc, tàu điện ngầm, đường sắt và các trạm biến áp bao bọc.

5. Ứng dụng môi trường đặc biệt:

Tất cả các bộ phận trung áp của bộ mạch chính vòng 36kV thân thiện với môi trường này đều được bọc kín trong vỏ kim loại chứa đầy khí cách điện và hiệu suất của chúng không bị ảnh hưởng bởi các yếu tố môi trường bên ngoài. Đặc biệt thích hợp với môi trường ở độ cao, lạnh, ẩm và ô nhiễm nghiêm trọng, nó được sử dụng rộng rãi trong các tình huống sử dụng khắc nghiệt đặc biệt như khu vực có độ cao lớn và trang trại gió ngoài khơi.

Ưu điểm chính của sản phẩm:

1. Thân thiện với môi trường: Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường 36kV này sử dụng hỗn hợp khí gồm không khí khô, N2 hoặc khí thải buồng nhiệt độ thấp để loại bỏ phát thải khí nhà kính của lưu huỳnh hexafluoride và hỗ trợ khả năng tái chế trong toàn bộ vòng đời của nó.

2. An toàn và đáng tin cậy: Bộ phận chính dạng vòng thân thiện với môi trường này có thể chịu được áp suất bằng 0 (ngay cả ở áp suất khí quyển) và được trang bị bể chứa bằng thép không gỉ IP67 kín hoàn toàn, không bị ảnh hưởng bởi độ ẩm, phun muối và ô nhiễm.

3. Nhỏ gọn và mô-đun: Thiết bị chính dạng vòng thân thiện với môi trường này có kích thước rất nhỏ gọn, với chiều rộng một bể chứa duy nhất thấp tới 420 mm và các cạnh/đỉnh có thể mở rộng để dễ dàng nâng cấp mạng.

4. Không cần bảo trì: Các bộ phận cốt lõi của thiết bị chính vòng trung thế này không cần bảo trì thường xuyên; Điện trở mạch thấp có thể giảm tổn thất năng lượng và chi phí vận hành.

5. Thông minh: Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường 36kV này hỗ trợ giám sát từ xa, tích hợp SCADA, cảm biến IoT và bảo trì dự đoán dựa trên trí tuệ nhân tạo.

6. Khả năng thích ứng mạnh mẽ với môi trường: Thiết bị chính dạng vòng thân thiện với môi trường này có thể hoạt động ổn định trong phạm vi nhiệt độ từ -40 ° C đến +50 ° C, có thể hoạt động trong môi trường ở độ cao lên tới 3000 mét so với mực nước biển và có thể hoạt động bình thường ở môi trường biển hoặc ven biển khắc nghiệt.

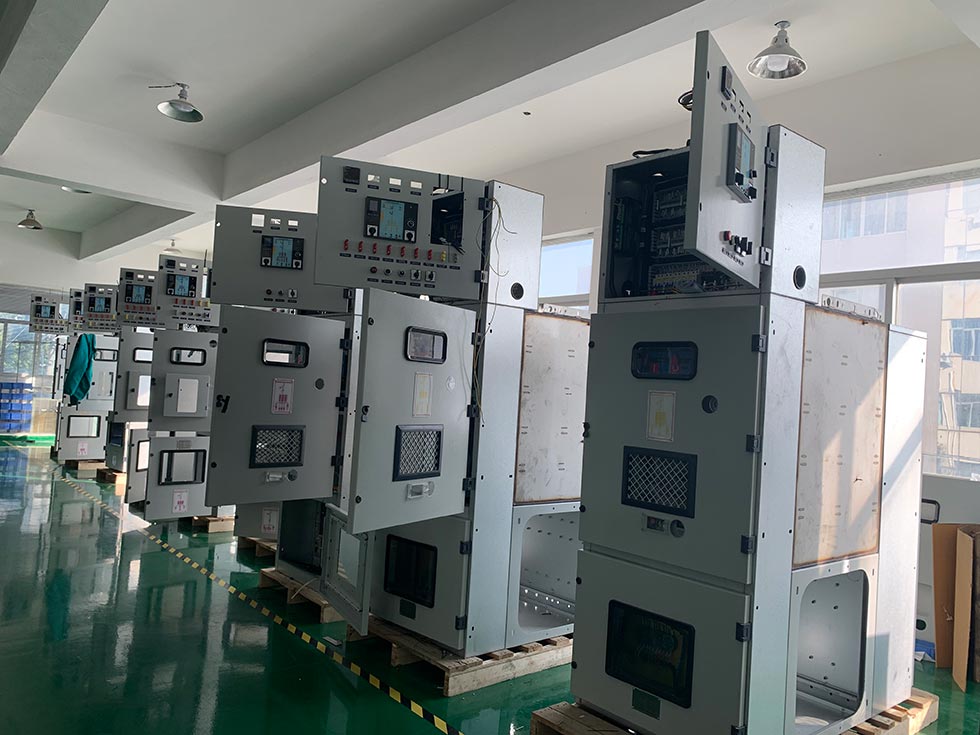

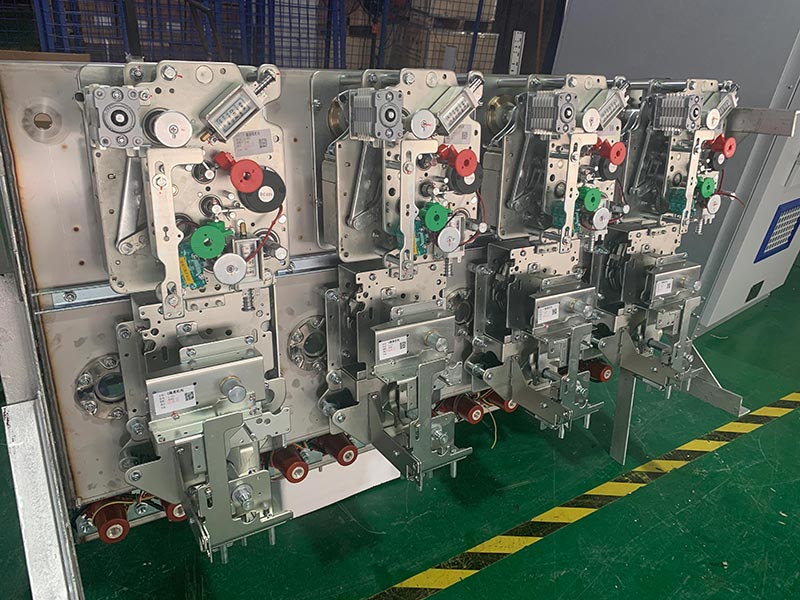

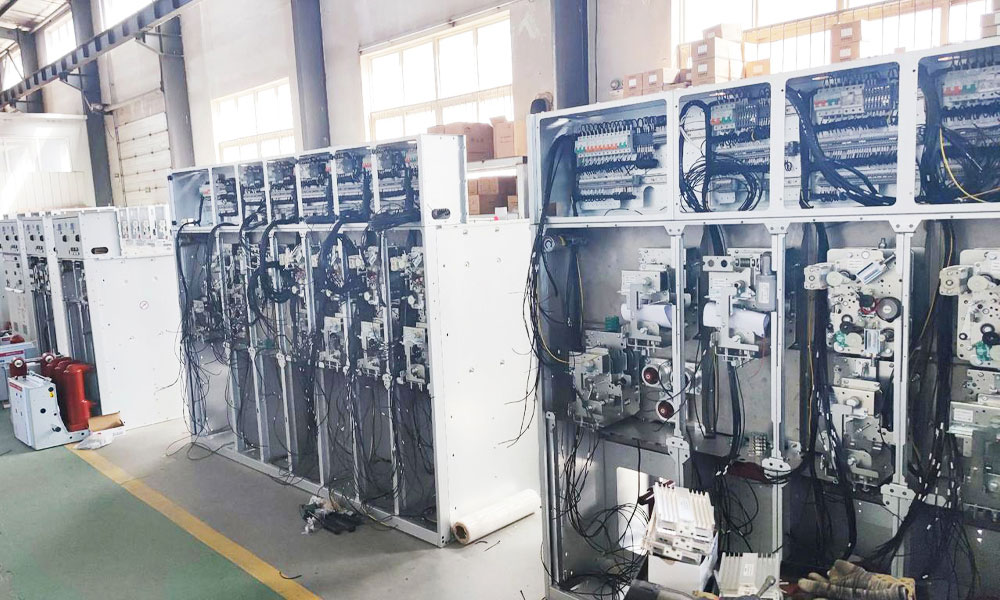

Hội thảo của chúng tôi

Phân loại thiết bị chính vòng thân thiện với môi trường

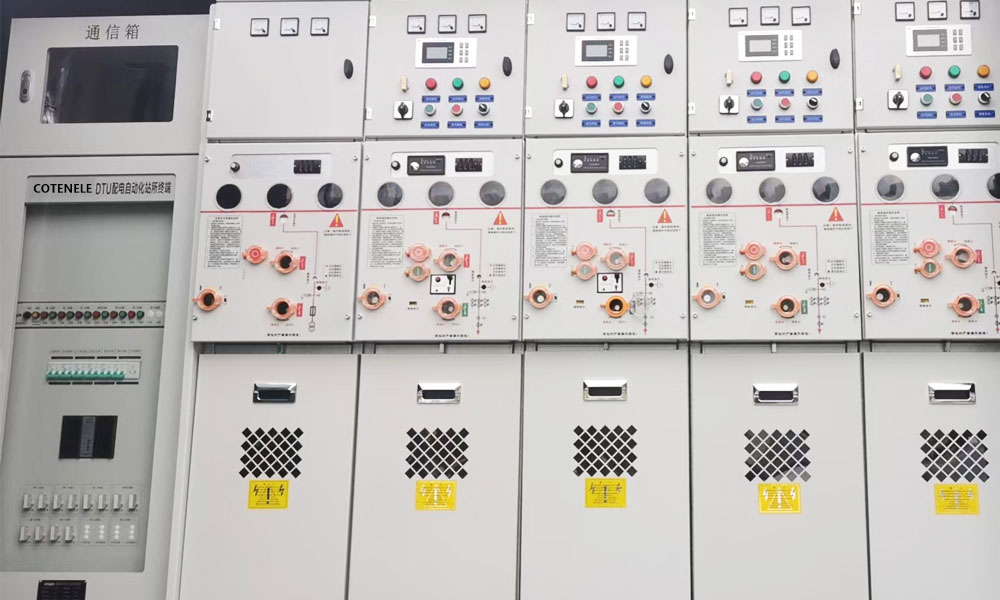

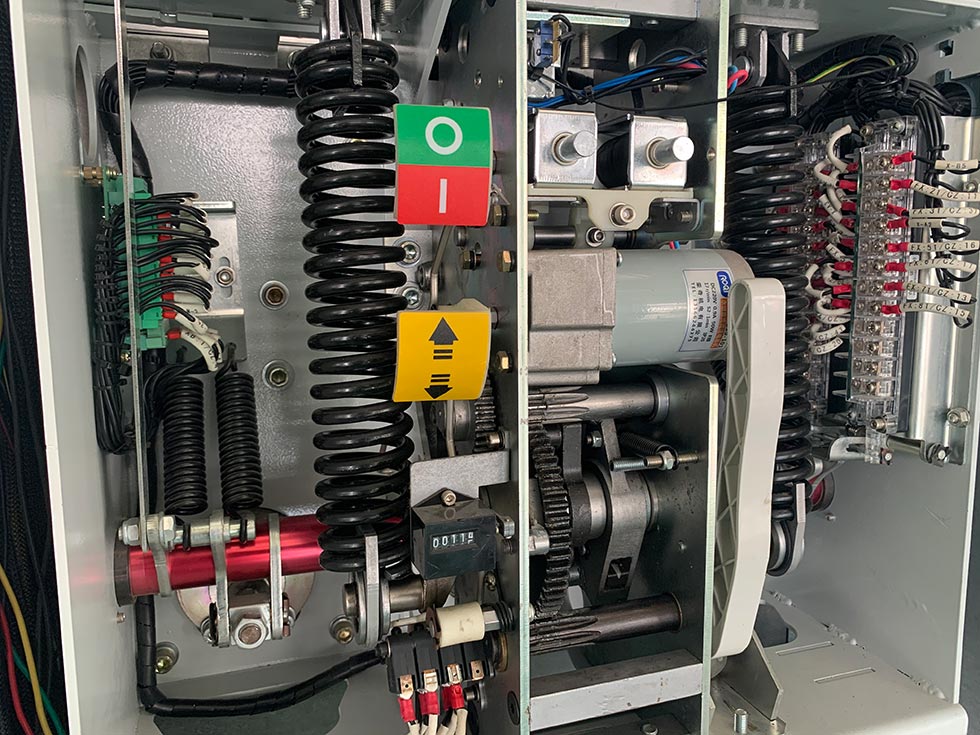

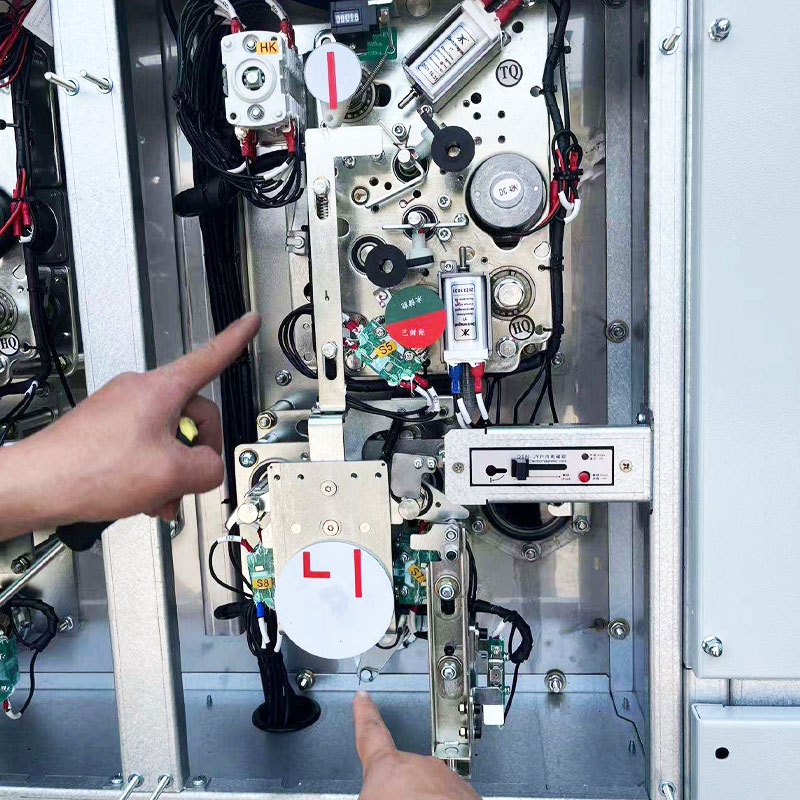

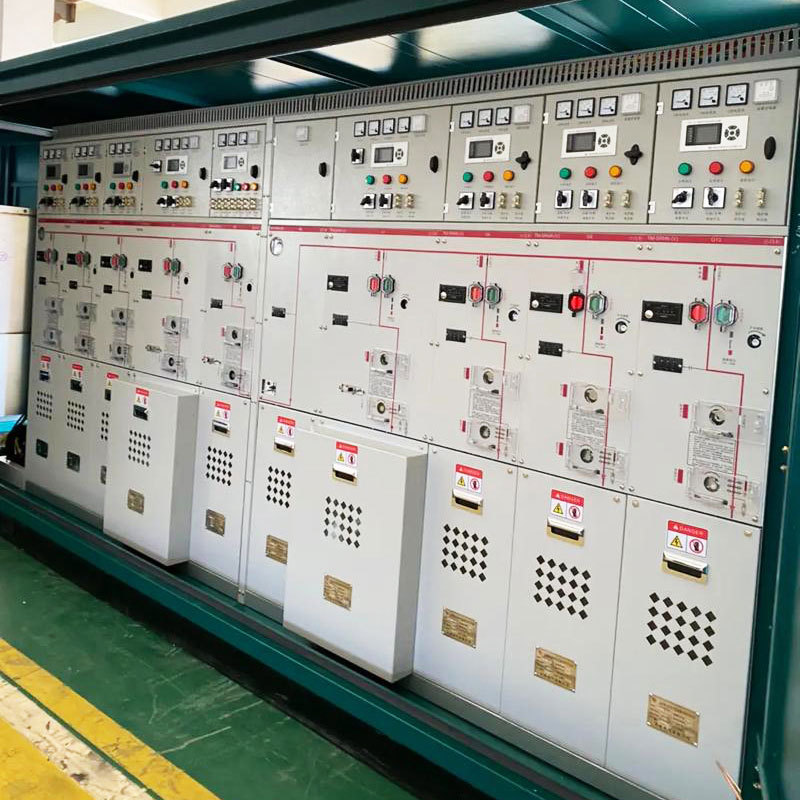

Sản phẩm cho thấy
