Thiết bị chính vòng trung thế 11KV RMU Thiết bị đóng cắt MV

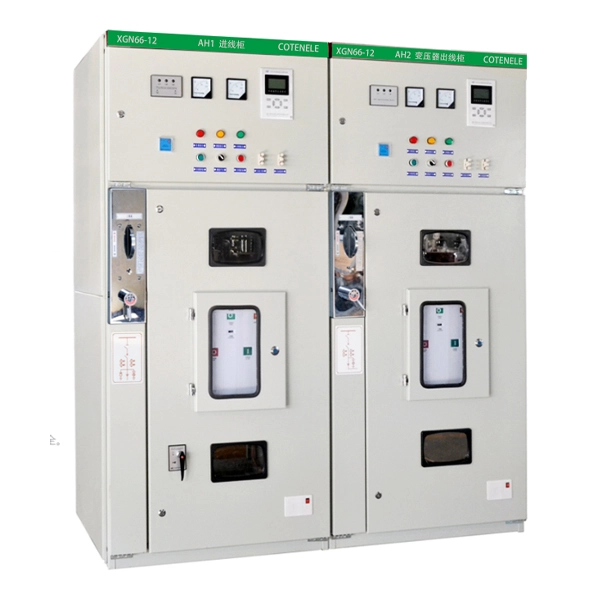

Cotenele là nhà sản xuất và cung cấp lớn các thiết bị chính vòng trung thế và các bộ phận lõi bên trong của chúng ở Trung Quốc, RMU trung thế của chúng tôi chủ yếu xuất khẩu sang các khu vực như Châu Âu và Trung Đông. Thiết bị đóng cắt trung thế vòng trung thế 11KV RMU dòng XGN66-12 MV là một thiết bị đóng cắt AC bọc kim loại cố định trong nhà được thiết kế cho các hệ thống điện ba pha 3,6–40,5 kV, 50 Hz. Nó được sử dụng rộng rãi để phân phối điện, điều khiển mạch và bảo vệ trong các ứng dụng như trạm biến áp, nhà máy công nghiệp, tòa nhà cao tầng, cộng đồng dân cư và máy biến áp gắn trên tấm đệm.
Là một trong những nhà xuất khẩu nổi tiếng ở Trung Quốc, Cotenele từ lâu đã cung cấp cho khách hàng ở Trung Đông, Châu Phi và Châu Âu các sản phẩm thiết bị vòng tròn có chất lượng ổn định, an toàn và đáng tin cậy.
Thiết bị đóng cắt chính vòng trung thế 11KV RMU dòng XGN66 là thiết bị đóng cắt AC bọc kim loại cố định trong nhà có điện áp định mức 3,6–40,5 kV, được ứng dụng rộng rãi trong các trạm biến áp, nhà máy công nghiệp, tòa nhà cao tầng, cộng đồng dân cư và máy biến áp gắn trên tấm đệm.
Các tính năng chính của nó bao gồm kích thước nhỏ gọn (nhỏ hơn khoảng 50% so với thiết kế thông thường), kết cấu vỏ kim loại chắc chắn với các ngăn riêng biệt, khóa liên động năm ngăn cơ học và khả năng tiếp cận cáp phía trước để dễ dàng lắp đặt và bảo trì.
Thiết bị tuân thủ các tiêu chuẩn GB3906, DL/T 404 và IEC 62271-200.
.
Mô hình và ý nghĩa
Điều kiện làm việc
1. Vị trí lắp đặt không được ở độ cao quá 1000 m.
2. Nhiệt độ môi trường xung quanh phải nằm trong khoảng từ -25oC đến +40oC và nhiệt độ trung bình trong khoảng thời gian 24 giờ bất kỳ không được cao hơn +35oC.
3. Góc nghiêng cho phép so với mặt phẳng ngang tối đa là 3°.
4. Cường độ địa chấn tại vị trí không được lớn hơn cấp 8.
5. Thiết bị phải được đặt ở nơi không có rung lắc mạnh, va đập mạnh, không có nguy cơ cháy nổ.
Thông số kỹ thuật chính
| SN | Mục | Đơn vị | Thông số kỹ thuật |
| 1 | Điện áp định mức | kV | 3,6,7,2,12,24,35,40,5 |
| 2 | Điện áp chịu được tần số công nghiệp định mức | kV | Đối với đất và giữa các pha: 42 kV; cho khoảng cách cách ly: 48 kV |
| 3 | Điện áp chịu xung sét định mức | kV | Đối với đất và giữa các pha: 75 kV; cho khoảng cách cách ly: 85 kV |
| 4 | Tần số định mức | Hz | 50 |
| 5 | Đánh giá hiện tại | A | 630.1250, |
| 6 | Dòng điện ngắn mạch định mức (RMS) | kA | 20,25,31,5, |
| 7 | Dòng điện ngắn mạch định mức (cực đại) | kA | 50,63,80, |
| 8 | Dòng chịu đựng động định mức (đỉnh) | kA | 50,63,80 |
| 9 | Dòng chịu nhiệt định mức trong 4 giây (RMS) | kA | 20,25,31,5 |
| 10 | Xếp hạng bảo vệ (hoặc Mức độ bảo vệ) | IP2X | |
| 11 | Kích thước (rộng x sâu x cao) | mm | 900×1000×2300 |
| 12 | Cân nặng | Kg | ≈600 |
Cấu trúc và lợi thế cốt lõi của XGN66 RMU là gì?

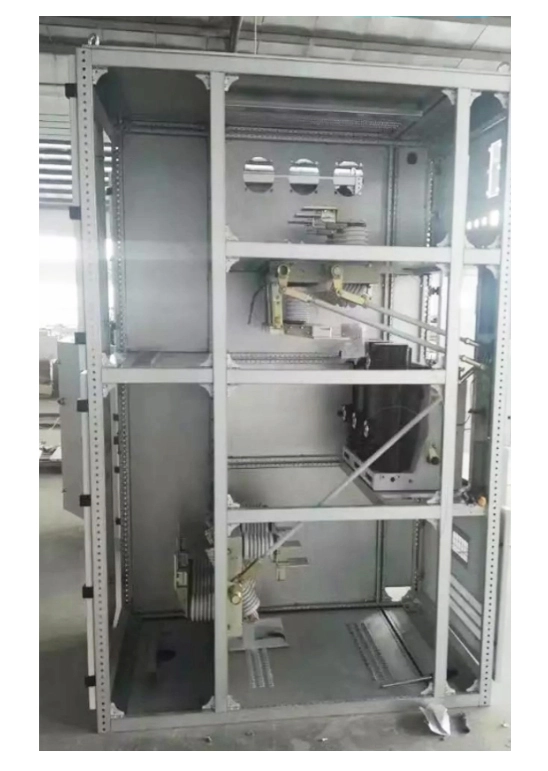

Thiết bị đóng cắt trung thế vòng 11KV RMU dòng XGN66 sử dụng cấu trúc kiểu hộp bọc kim loại. Bên trong thường được ngăn bằng các tấm thép thành các ngăn độc lập như ngăn cầu dao, ngăn thanh cái, ngăn cáp và ngăn dụng cụ. Cấu trúc này tăng cường an toàn tổng thể.
Những ưu điểm cốt lõi của RMU bao gồm:
- Kích thước nhỏ gọn, tiết kiệm không gian: Thiết bị chính dạng vòng có thể tích nhỏ gọn hơn so với các thiết bị đóng cắt bọc kim loại thông thường như KYN28 và KYN61, chỉ bằng khoảng 50% kích thước của chúng, điều này có thể giảm diện tích sàn cần thiết cho các trạm biến áp một cách hiệu quả.
- Cấu trúc chắc chắn, hiệu suất đáng tin cậy: Bộ phận chính dạng vòng có thân có độ bền cơ học cao được hàn bằng thép góc chất lượng cao hoặc được lắp ráp từ các tấm thép mạ aluzinc. Tất cả hoạt động của các thiết bị chính vòng đều được trang bị khóa liên động cơ khí có chức năng “năm phòng ngừa”, đảm bảo an toàn vận hành.
- Bảo trì dễ dàng, vận hành an toàn: Các bộ phận chính của thiết bị chính dạng vòng được đặt ở phần giữa và phần dưới của bảng điều khiển, tạo điều kiện thuận lợi cho việc lắp đặt và vận hành thử. Cửa sổ quan sát trên cửa cho phép xem trạng thái linh kiện bên trong. Thân thiết bị đóng cắt được trang bị các kênh giảm áp để bảo vệ nhân viên trong trường hợp có lỗi bên trong.
- Ứng dụng rộng rãi, cấu hình linh hoạt: RMU này phù hợp với nhiều địa điểm khác nhau. Công tắc chính thường là máy cắt chân không ZN63A (VS1-12), nhưng cũng có thể được trang bị công tắc ngắt tải. Bộ ngắt kết nối thường là bộ ngắt kết nối quay dòng GN30-10. Ngoài ra, cáp vào và ra được kết nối từ phía trước tủ để lắp đặt thuận tiện.
Phạm vi ứng dụng
Thiết bị đóng cắt trung thế vòng 11KV RMU dòng XGN66 được sử dụng rộng rãi và là lựa chọn lý tưởng cho việc cải tạo lưới điện đô thị và nông thôn cũng như phân phối điện phía người dùng. Phạm vi ứng dụng chính bao gồm:
Nhà máy điện và trạm biến áp:Thiết bị chính vòng dòng XGN66 thường được sử dụng làm thiết bị phân phối điện phụ trợ hoặc dịch vụ trạm, thường được gắn trong trạm biến áp đúc sẵn nhỏ gọn trong nhà hoặc ngoài trời.
Doanh nghiệp công nghiệp và khai khoáng:Tại nhiều nhà máy, khu mỏ, người ta thường sử dụng các RMU nhỏ gọn để phân phối và điều khiển điện trong các phân xưởng, khu vực nhà máy nhằm tiết kiệm diện tích.
Các tòa nhà cao tầng và cộng đồng dân cư:Trong khu vực sinh hoạt đô thị, thiết bị chính vòng thường được lắp đặt trạm biến áp ngoài trời làm thiết bị cốt lõi trong phòng phân phối người dùng hoặc trạm chuyển mạch.
Trạm biến áp gắn trên pad:Là thiết bị cao áp bên trong trạm biến áp nhỏ gọn để điều khiển máy biến áp trong trạm biến áp.

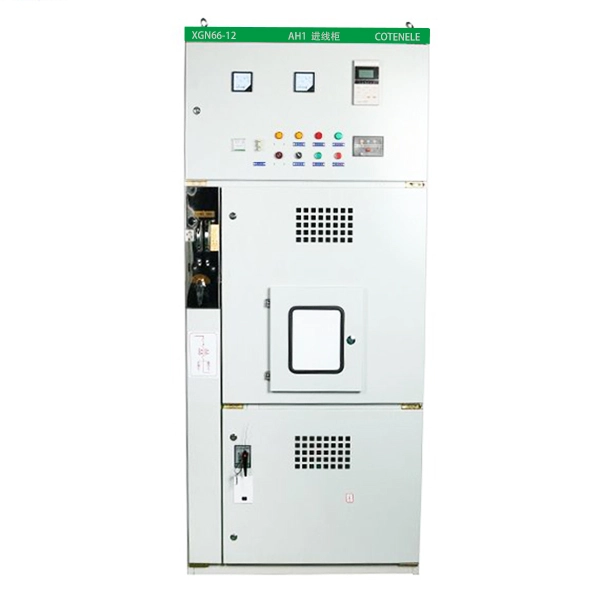

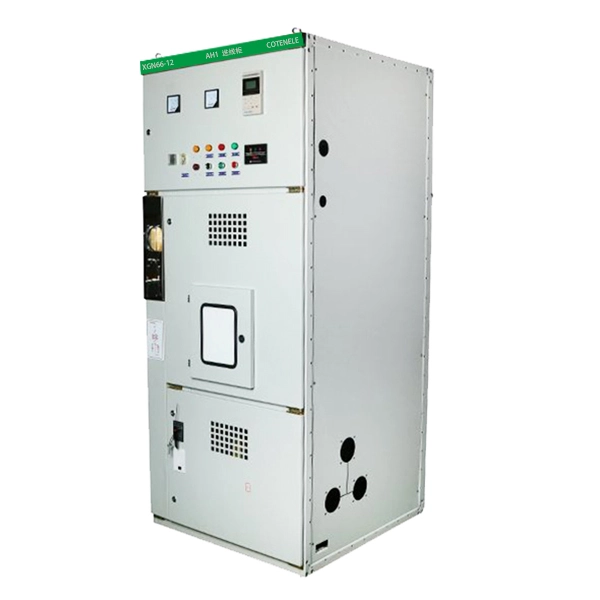

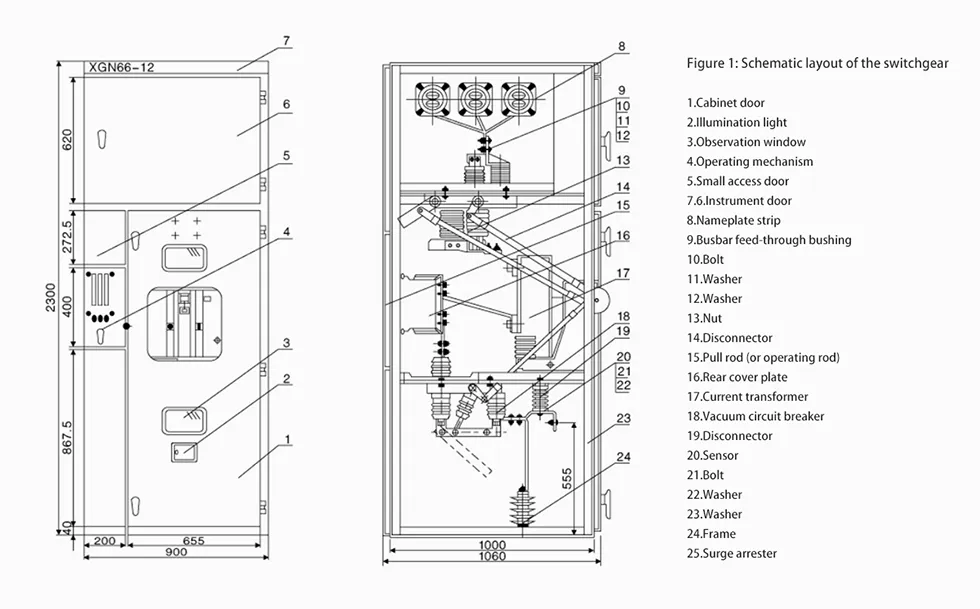

Ngoại hình và kích thước

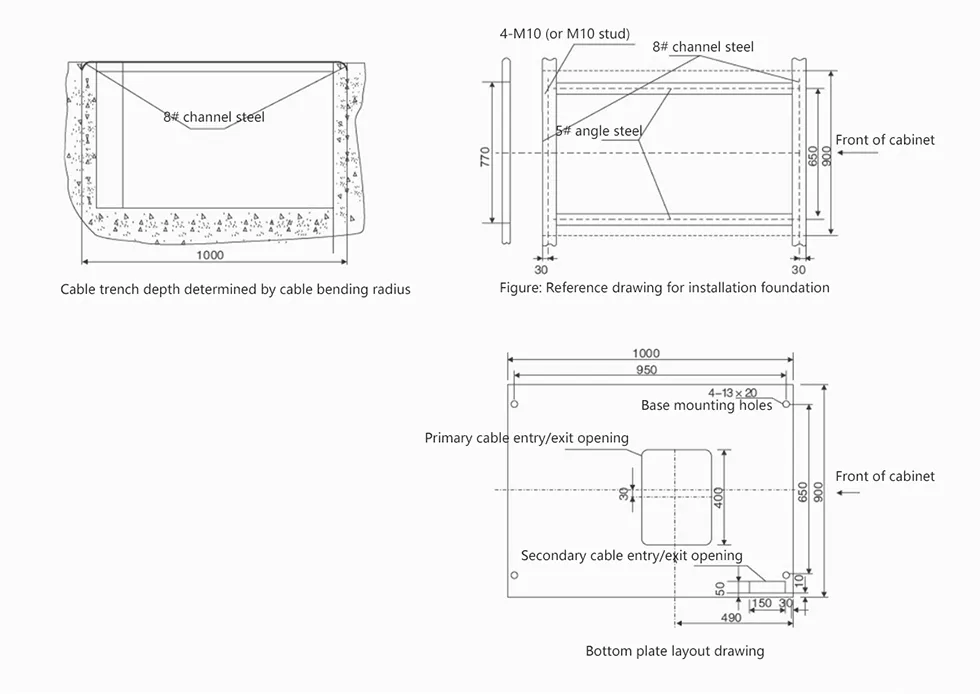

Sơ đồ hướng dẫn cài đặt
Hướng dẫn bảo trì và kiểm tra
Người dùng nên thường xuyên bảo trì và kiểm tra Thiết bị đóng cắt chính mạch vòng trung thế 11KV RMU dựa trên các mục sau:
1. Làm sạch bụi bám trên bề mặt tất cả các linh kiện, đặc biệt là các linh kiện cách điện.
2. Kiểm tra các bộ phận vận hành cơ khí và thường xuyên bôi mỡ bôi trơn để đảm bảo vận hành trơn tru và đáng tin cậy.
3.Đối với các bộ phận như cầu dao, công tắc cách ly và công tắc nối đất, việc bảo trì phải được thực hiện theo hướng dẫn sử dụng tương ứng.
4. Kiểm tra xem các điểm tiếp xúc điện có ở tình trạng tốt không, kiểm tra các dấu hiệu quá nhiệt và xác nhận rằng mạch nối đất có liên tục.
5. Thường xuyên kiểm tra độ kín của tất cả các ốc vít.
Để sửa chữa lỗi, người dùng thường nên tìm kiếm sự trợ giúp từ nhà sản xuất. Đối với những điều chỉnh nhỏ hoặc trục trặc nhỏ, người dùng có thể tham khảo sách hướng dẫn này và các sách hướng dẫn sử dụng liên quan để biết các bộ phận chính để tự sửa chữa.

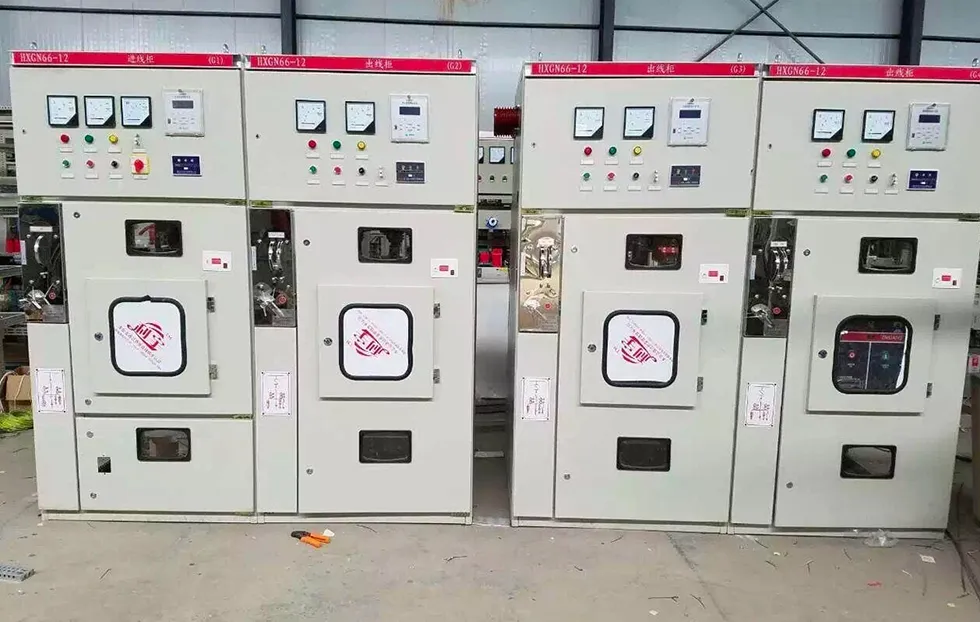

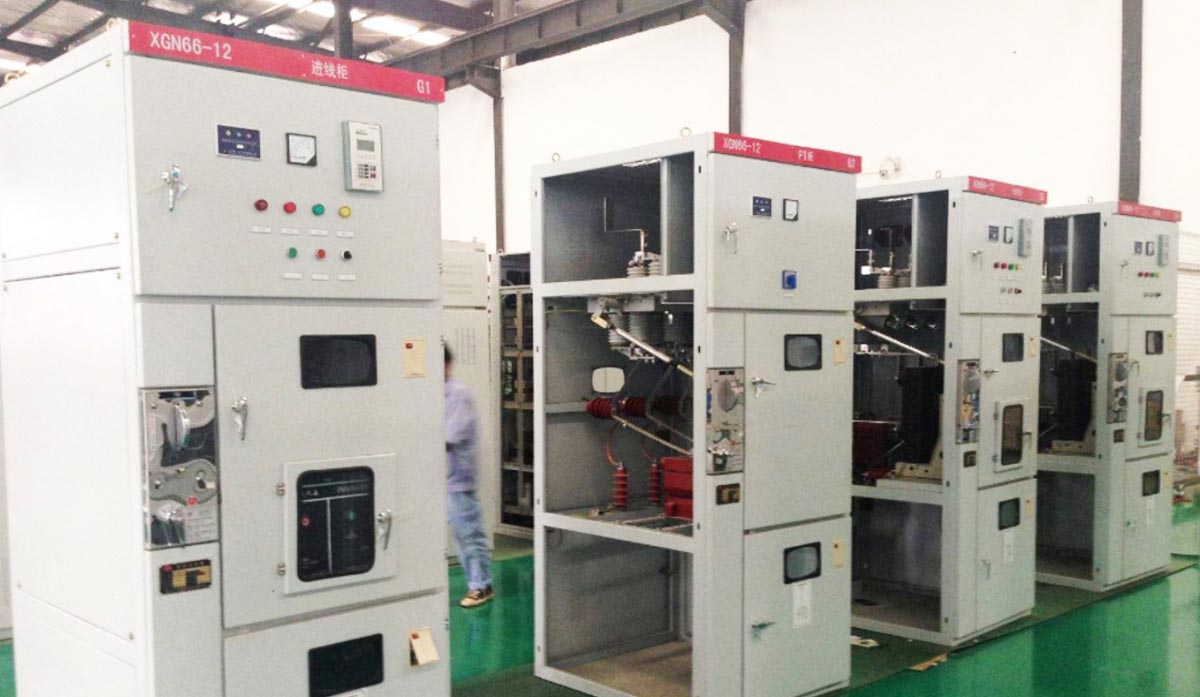

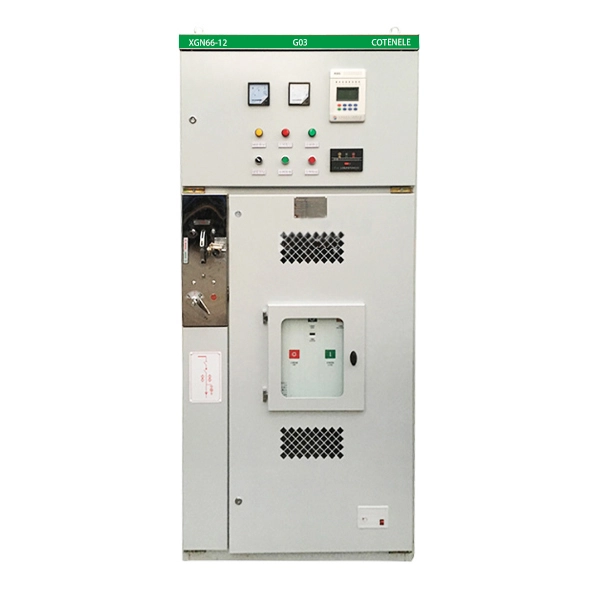

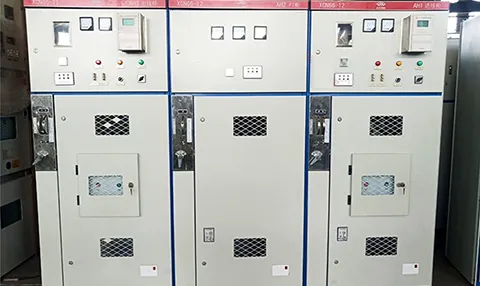

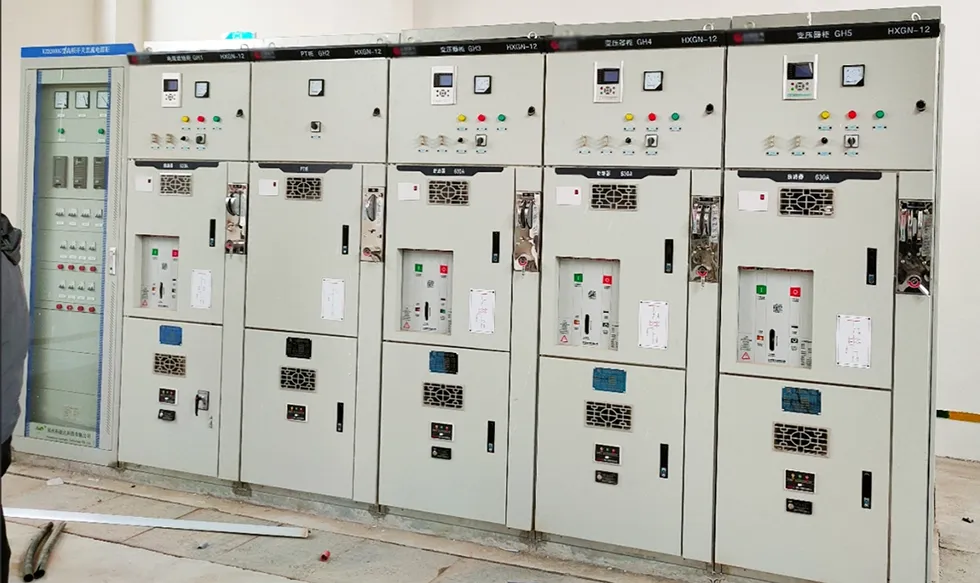

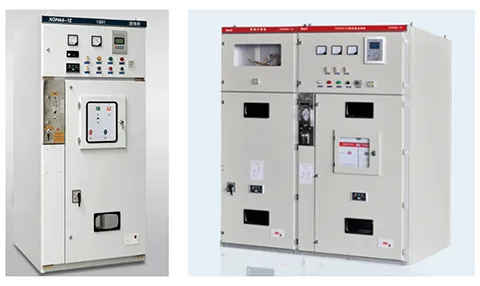

Sản phẩm cho thấy
