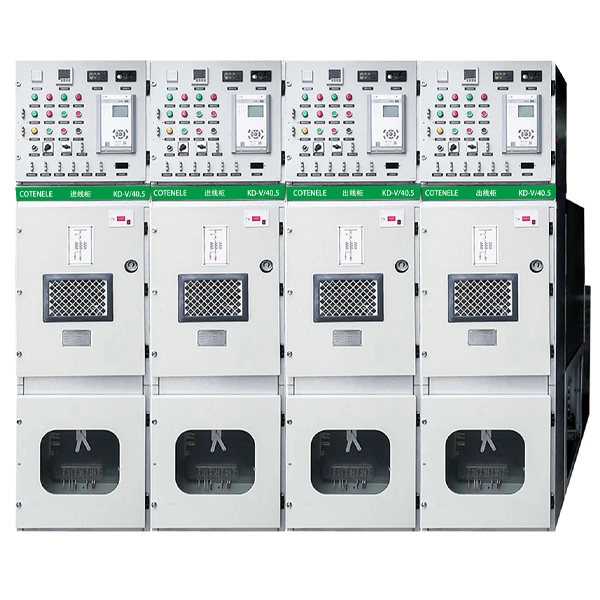

Hệ thống cách điện khí trung thế 33KV
Là một nhà sản xuất thiết bị điện lớn hơn, Cotenele từ lâu đã cam kết nghiên cứu và phát triển các sản phẩm mới. Hệ thống cách điện bằng khí trung thế 33KV là sản phẩm mới được phát triển của chúng tôi với mức điện áp cao nhất 40,5kv. Thiết bị chính vòng trung thế này là một thiết bị đóng cắt bọc kim loại cách điện bằng khí (C-GIS), tính năng cốt lõi của nó là bịt kín hoàn toàn các bộ phận mang điện áp cao như máy cắt chân không, công tắc cách ly và thanh cái trong hộp khí bằng thép không gỉ chứa đầy bằng khí cách điện.
Cotenele là nhà xuất khẩu thiết bị mạch vòng cách điện bằng khí trung thế từ Trung Quốc. Hệ thống cách điện bằng khí trung áp 33KV mới được phát triển của chúng tôi đã được khách hàng ở Châu Âu và Đông Nam Á sử dụng rộng rãi.
RMU cách điện bằng khí 40,5kv có điện áp định mức này, với ưu điểm cốt lõi là nhỏ gọn, tin cậy và an toàn, đã trở thành thiết bị quan trọng trong lĩnh vực phân phối điện áp trung thế, đặc biệt là trong các tình huống khan hiếm tài nguyên đất, điều kiện môi trường khắc nghiệt và ưu tiên yêu cầu cao về độ tin cậy cung cấp điện.
Thiết bị chính vòng trung thế này tuân thủ các tiêu chuẩn quốc tế và quốc gia có liên quan như IEC 62271, GB/T 3906-2020, DL/T 404-2018, v.v.
Mô hình và ý nghĩa
Thông số kỹ thuật chính
| Mục | Đơn vị | đơn vị C | F-uint | đơn vị V | Công tắc cách ly | chân không ngắt mạch |
| Công tắc ngắt tải | Kết hợp cầu dao cắt tải với cầu chì | VCB | ||||
| Điện áp định mức | kV | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 |
| Đánh giá hiện tại | A | 630 | 125 | 630-3150 | 630-3150 | 630-3150 |
| Tần số định mức | Hz | 50 | 50 | 50 | 50 | 50 |
| Điện trở mạch chính | μΩ | 200<60 | 400<60 | 200<60 | 200<60 | 200<60 |
| Tần số nguồn ngắn hạn định mức chịu được điện áp |
kV | 95 | 95 | 95 | 95 | 95 |
| Điện áp chịu xung sét định mức | kV | 185 | 185 | 185 | 185 | 185 |
| Dòng điện ngắn mạch định mức | kA | 20-25 | 31.5 | 20-40 | 20-40 | 20-40 |
| Dòng điện ngắn mạch định mức | kA | 50 | 80 | 80 | 80 | 80 |
| Tần số nguồn ngắn hạn định mức chịu được điện áp (ngắt) |
lần | 118 | 118 | 115 | 118 | 118 |
| Khả năng chịu xung sét định mức điện áp (ngắt) |
kA | 215 | 215 | 215 | 215 | 215 |
| Thời gian ngắn mạch định mức | s | 4 | 4 | 4 | 4 | 4 |
| Dòng điện chịu được đỉnh định mức | kA | 50 | 80 | 80 | 80 | 80 |
| Đóng ba pha không đồng thời /Mở ba pha không đồng thời |
bệnh đa xơ cứng | 5 | 3 | 2 | ||
| Dòng chuyển định mức | A | 1750 | ||||
| Kiểm tra hồ quang bên trong (Lớp AFLR) | kA/s | 31,5kA/0,5s (Bao gồm phòng thanh cái, phòng chuyển mạch, phòng cáp) | ||||
| Xả một phần | máy tính | 10 | ||||
| Mức độ bảo vệ | IP67 | IP67 | IP67 | |||
| Tuổi thọ cơ học | lần | 10000 | 10000 | 10000 | 3000 | 3000 |
Điều kiện làm việc
1. Vị trí lắp đặt:trong nhà
2. Nhiệt độ môi trường:-15oC~40oC
3. Độ cao:5000m
4. Cường độ địa chấn:8 độ
5. Áp suất nạp khí:0,05MPa
6. Tỷ lệ rò rỉ Gas tương đối hàng năm của từng ngăn:.20,2%
7. Biên độ nhiễu điện từ gây ra trong hệ thống thứ cấp (kV) ≤1,6
Ghi chú:Mức độ vận hành không có khí dễ cháy, nguy cơ cháy nổ, ngưng tụ và ô nhiễm ở khu vực xung quanh: theo quy định cấp 1 trong GB3906
Đặc tính sản phẩm của thiết bị đóng cắt cách điện bằng khí là gì?
1.Thiết bị đóng cắt cách điện bằng khí có diện tích nhỏ và thích ứng với khí SF₆ mang lại hiệu suất cách điện và dập tắt hồ quang tuyệt vời. Điều này cho phép thiết kế nhỏ gọn hơn và góp phần giảm thiểu kích thước tổng thể.
2. Đạt được độ tin cậy và an toàn cao nhờ các dây dẫn mạch chính được đặt trong buồng chứa đầy SF₆. Khí cách nhiệt được điều áp trong hộp kín bảo vệ các bộ phận mang điện khỏi các biến đổi của môi trường bên ngoài, đảm bảo hoạt động lâu dài, đáng tin cậy mà không có nguy cơ bị điện giật hoặc hỏa hoạn.
3. Thiết bị sử dụng kiến trúc mô-đun độc lập. Ngăn chứa khí được làm từ các tấm nhôm có độ chính xác cao có thể tháo rời và bộ ngắt kết nối sử dụng cơ cấu truyền động tuyến tính ba vị trí. Để tránh sự sắp xếp phức tạp của rơle điều khiển và hệ thống dây điện, một mô-đun điều khiển với gần 100 điểm PLC được triển khai, cho phép vận hành cả dao nối đất và dao cách ly từ xa thông qua động cơ điện. Thiết kế mô-đun của cơ cấu chuyển mạch sử dụng cụm tiếp điểm kiểu hoa tulip với các đầu nối đóng và mở được hàn, loại bỏ khả năng vận hành sai thường gặp ở các dao cách ly quay và dao tiếp đất trước đó. Để giải quyết các vấn đề như mất ổn định tiếp điểm và điện trở quá mức, một tấm chắn cân bằng điện áp được lắp xung quanh mỗi tiếp điểm. Điều này đã giải quyết hoàn toàn các vấn đề phóng điện cục bộ thường xảy ra tại các điểm chuyển mạch.
4. Hệ thống cách điện bằng khí trung thế 33KV cung cấp ứng dụng linh hoạt và bố trí thuận tiện. Là một thiết bị độc lập, nó có thể được kết hợp theo nhiều cách khác nhau để đáp ứng các yêu cầu kết nối chính khác nhau. Được cung cấp đến địa điểm dưới dạng các đơn vị chức năng hoàn chỉnh, nó rút ngắn thời gian lắp đặt tại chỗ và nâng cao độ tin cậy tổng thể.

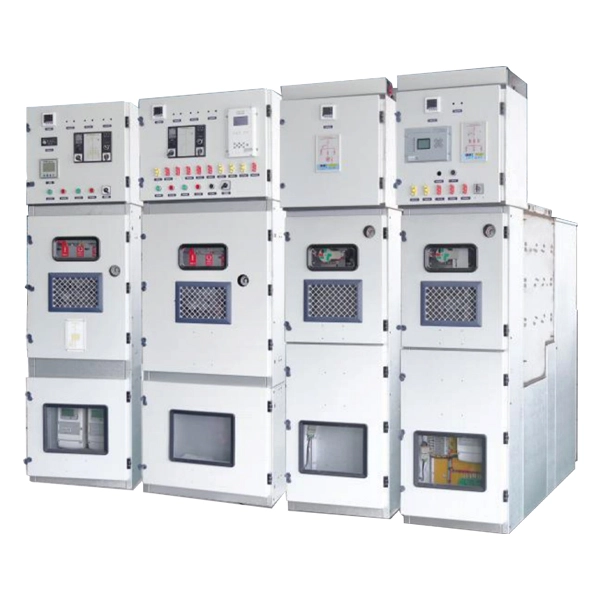

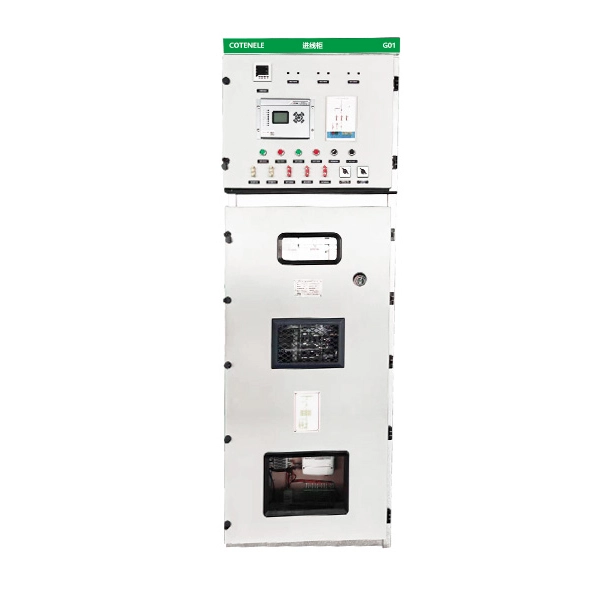

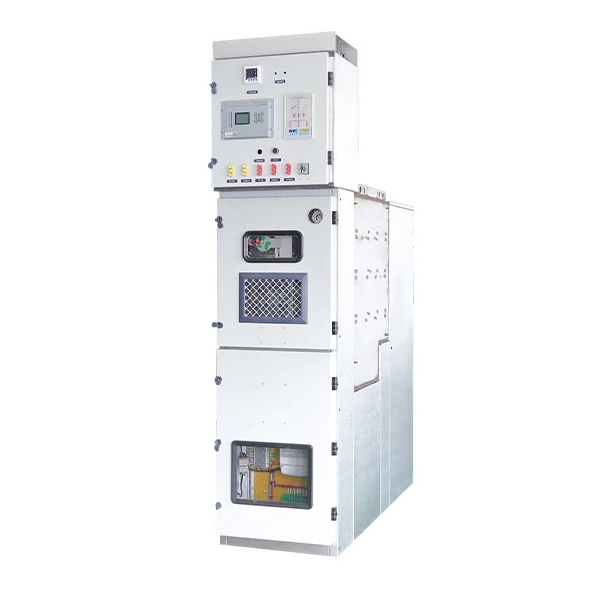

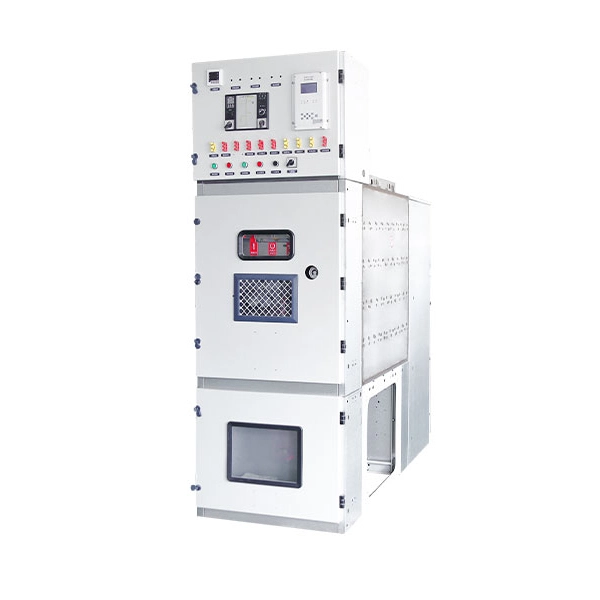

Cấu trúc sản phẩm
Các mức dòng định mức của thiết bị đóng cắt trung thế cách điện bằng khí này bao gồm 630A, 1250A, 1600A, 2000A, 2500A và 3150A, đồng thời kích thước vỏ có thể được tùy chỉnh theo yêu cầu của người dùng. Vỏ của nó được làm bằng thép tấm aluzinc qua quá trình cắt và uốn, trong khi bình xăng được hàn từ tấm thép không gỉ 304 chất lượng cao. Mỗi khối chức năng có thể được mở rộng và kết hợp độc lập thành một cụm thiết bị đóng cắt theo sơ đồ mạch điện.

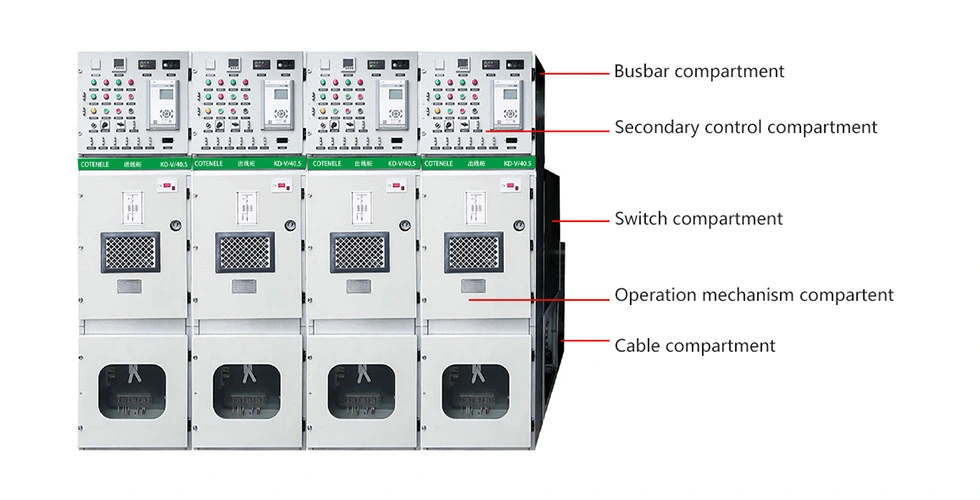

Hệ thống cách điện khí trung thế 33KV có thể được chia thành nhiều ngăn riêng biệt như ngăn điều khiển thứ cấp, ngăn thanh cái, ngăn máy cắt, ngăn cơ cấu vận hành máy cắt và ngăn cáp, trong đó chiều cao đấu nối cáp lên tới 700 mm để thuận tiện cho việc bảo trì, lắp đặt thuận tiện. Thiết bị đóng cắt hoàn chỉnh được trang bị hệ thống bảo vệ nối đất đầy đủ.
Hơn nữa, các ngăn chức năng như ngăn chuyển mạch, ngăn thanh cái, ngăn cáp và kênh mạch thứ cấp được cách ly với nhau, mỗi ngăn được ngăn cách bằng vách ngăn kim loại nối đất để đảm bảo tính độc lập.
1. Khoang thanh cái:

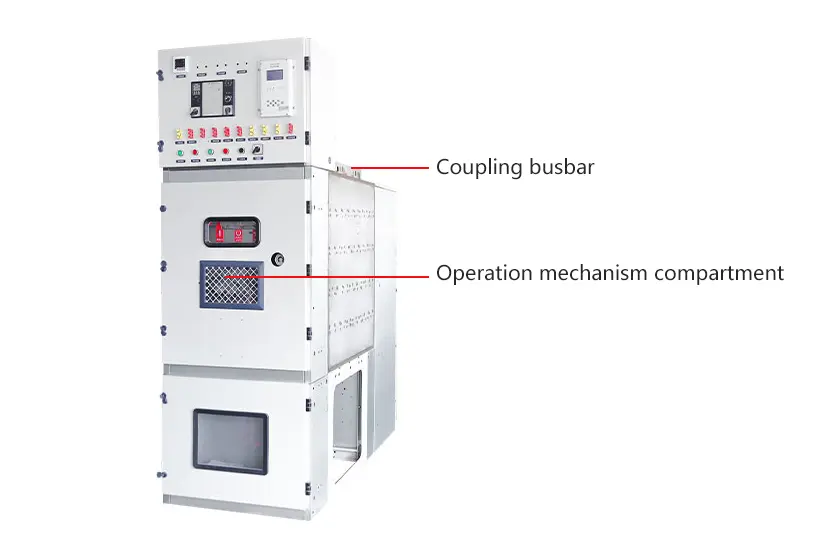

Khoang thanh cái được bao bọc bên trong bình xăng phía trên, cũng là nơi chứa cơ cấu cách ly. Sau khi thiết bị đóng cắt được hạ xuống đế móng, các phần tủ liền kề sẽ được nối với nhau thông qua quá trình ghép nối, từ đó kết nối chặt chẽ các bộ mạch trái và phải và thanh cái của chúng thành một cụm tích hợp.
2.Ngăn điều khiển thứ cấp:
Khoang điều khiển thứ cấp được đặt ngay phía trên vỏ thiết bị đóng cắt. Bên trong, nó được trang bị các tấm gắn linh kiện và giá đỡ cố định khối đầu cuối, có thể chứa các đầu nối dây, đầu nối thanh cái nhỏ, thiết bị bảo vệ tích hợp cũng như các bộ phận điều khiển và vận hành khác. Điều này cho phép các chức năng của hệ thống như điều khiển từ xa, đo lường từ xa, báo hiệu từ xa và giám sát cục bộ. Các lỗ tròn để kết nối các thanh cái nhỏ được bố trí trên các tấm bên trái và bên phải tại các vị trí tương ứng với các đầu nối, tạo điều kiện đi dây thuận tiện khi các tủ liền kề được ghép nối với nhau.
Khoang điều khiển phụ
3. Ngăn công tắc:
Ngăn công tắc nằm ở phần giữa của vỏ. Tủ này sử dụng cấu trúc thiết bị đóng cắt cách điện bằng khí dạng tấm với hai ngăn chứa khí, một ngăn trên và một ngăn dưới. Ngăn chứa khí phía trên chứa cầu dao ba vị trí, trong khi ngăn chứa khí phía dưới chứa cầu dao chân không. Thanh cái, cầu dao ba vị trí và cầu dao chân không được bố trí theo cấu hình "trên-giữa-dưới". Thiết kế một ngăn khí có cấu trúc đơn giản, dễ sản xuất và giá thành thấp.
Tuy nhiên, do tất cả các bộ phận được đặt cùng nhau trong một ngăn nên chúng dễ bị nhiễu lẫn nhau, dẫn đến độ tin cậy thấp hơn. Ngược lại, thiết kế nhiều ngăn khí cho phép thay thế các mô-đun riêng lẻ dễ dàng hơn, tránh nhiễu lẫn nhau giữa nhiều bộ phận và mang lại độ an toàn cao hơn. Tuy nhiên, cấu trúc nhiều ngăn phức tạp hơn, khó sản xuất hơn và tốn kém hơn.

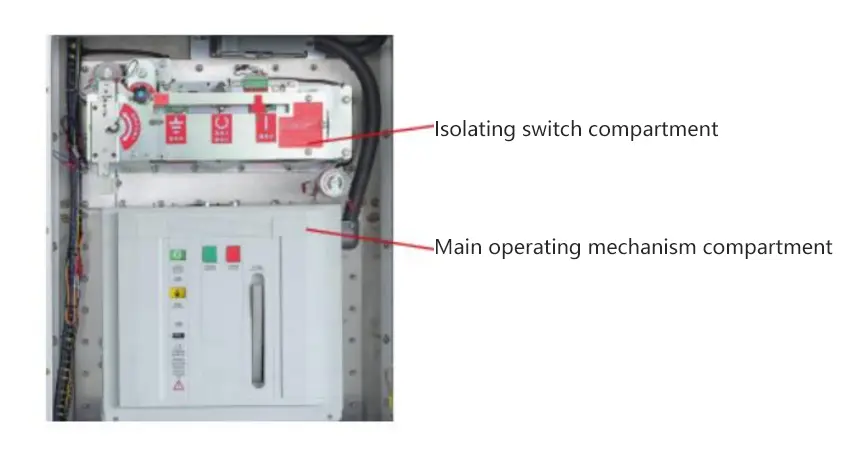

4. Khoang cơ chế vận hành
Cơ cấu vận hành lò xo được bố trí dạng phẳng, trong đó cơ cấu dao cách ly và cơ cấu ngắt mạch được đặt riêng biệt. Cơ cấu và thanh kéo cách điện của bộ ngắt chân không được tích hợp theo cấu hình từ trước ra sau, giúp đơn giản hóa chuỗi truyền động. Do đó, đặc tính đầu ra của cơ cấu phù hợp hơn với đặc tính đóng và mở của bộ ngắt mạch, giảm mức tiêu thụ điện năng đồng thời cải thiện độ tin cậy và tính linh hoạt về cơ học.
5.Ngăn cáp:
Ngăn cáp nằm ở phần dưới của thiết bị đóng cắt và có kênh giảm áp độc lập. Chiều cao của các đầu nối cáp tính từ mặt đất có thể lên tới 700 mm. Khóa liên động nối đất được lắp đặt bên trong ngăn cáp theo yêu cầu và mỗi mạch có thể chứa hai dây cáp và một thiết bị chống sét. Hơn nữa, cả cáp vào/ra và thiết bị chống sét đều được kết nối bằng phương pháp kết nối cắm hình nón bên trong.
Một số sơ đồ mạch và kích thước chung của thiết bị đóng cắt cách điện bằng khí
| Tên | đơn vị RMU | Kích thước |
| C | Bộ chuyển mạch ngắt tải | (Chiều rộng=600/800mm) |
| D | Thanh cái thông qua đơn vị | (Chiều rộng=600/800mm) |
| F | Bộ kết hợp cầu chì chuyển mạch | (Chiều rộng=600/800mm) |
| G | Bộ công tắc cách ly | (Chiều rộng=600/800mm) |
| V | Bộ ngắt mạch | (Chiều rộng=600/800mm) |
| CL | Bộ nâng thanh cái công tắc ngắt tải | (Chiều rộng=600/800mm) |
| VL | Bộ phận nâng thanh cái ngắt mạch | (Chiều rộng=600/800mm) |
| Tôi | Đơn vị đo sáng | (Chiều rộng=800/1200mm) |

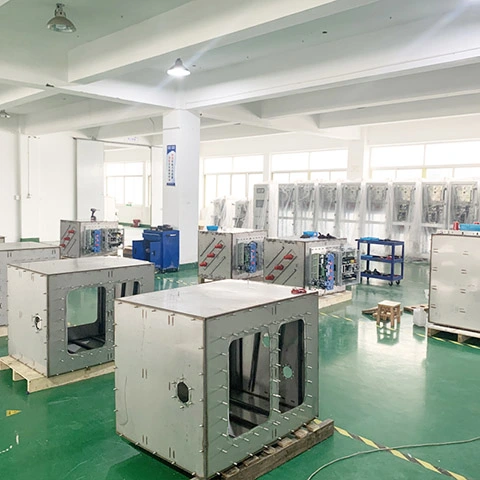

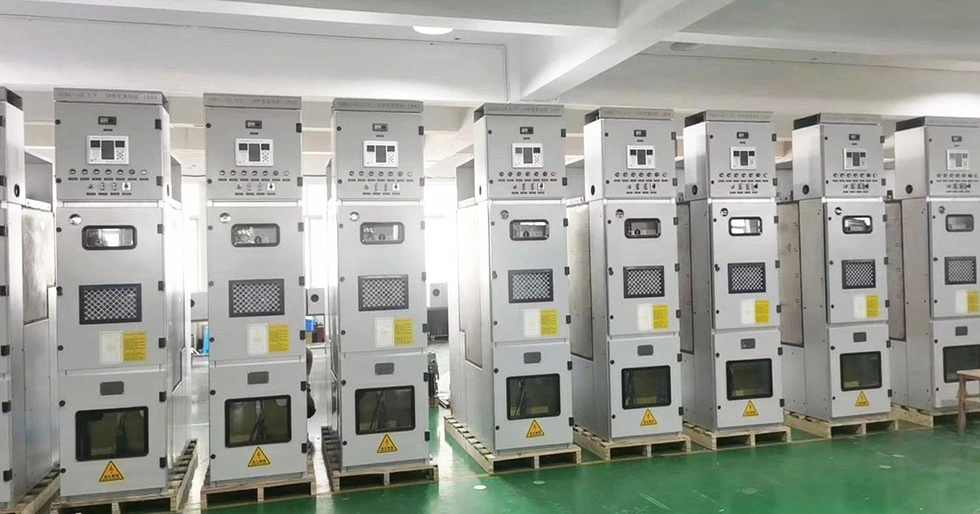

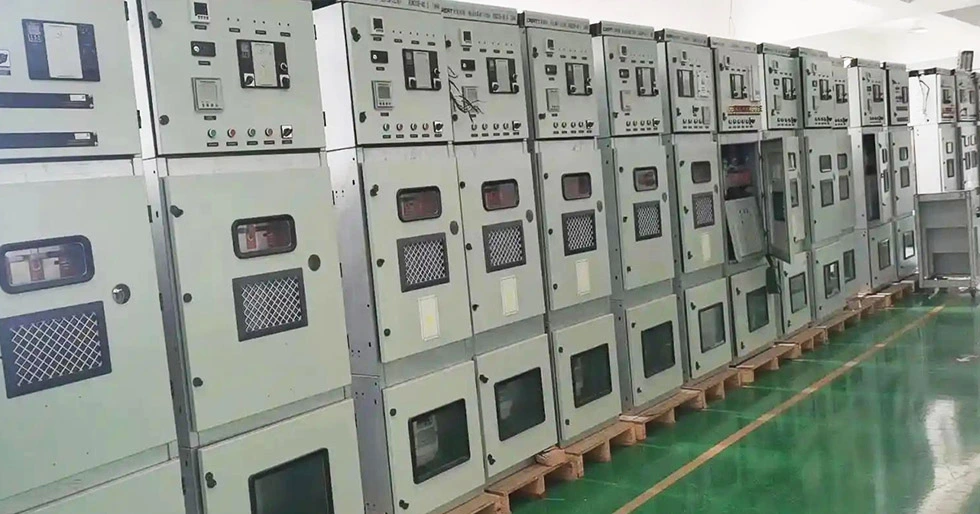

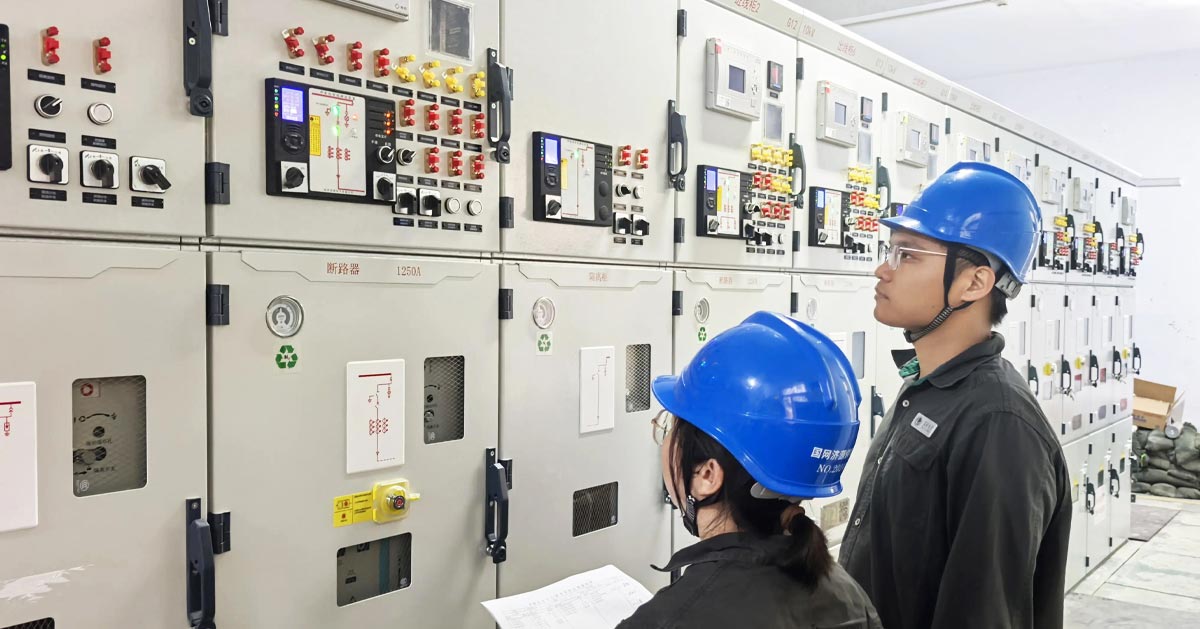

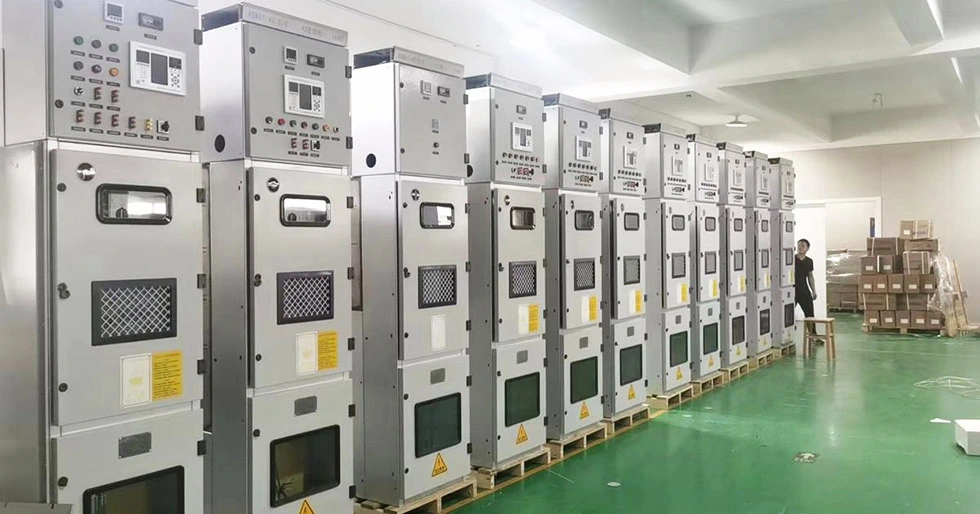

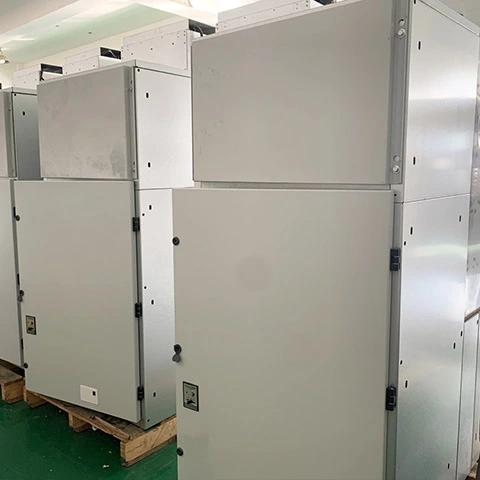

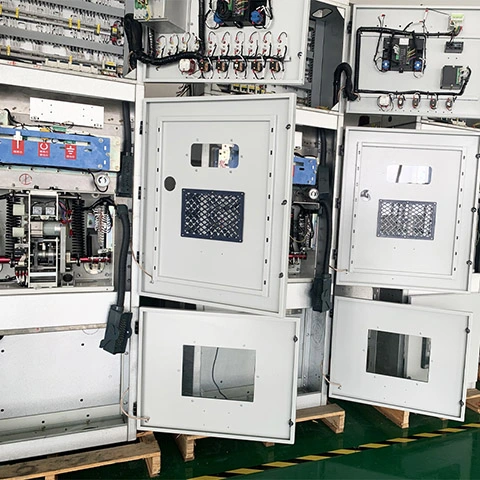

Sản phẩm cho thấy
