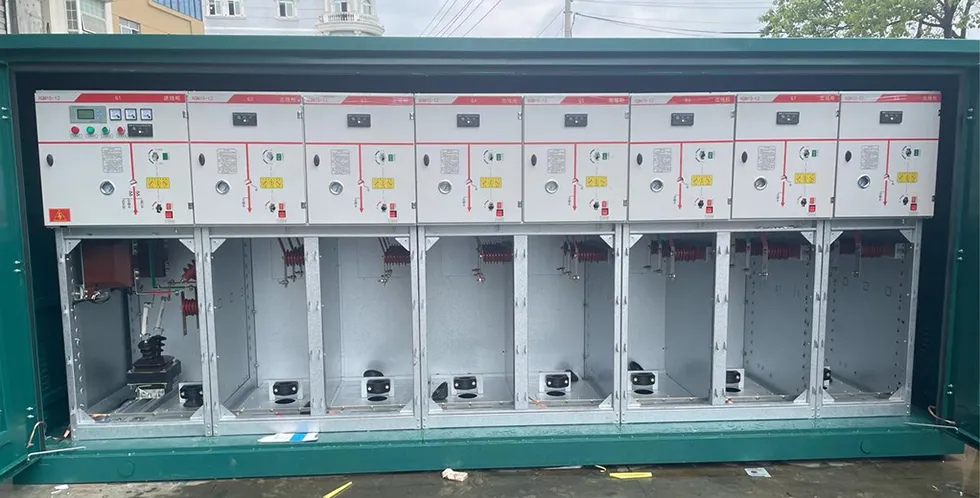

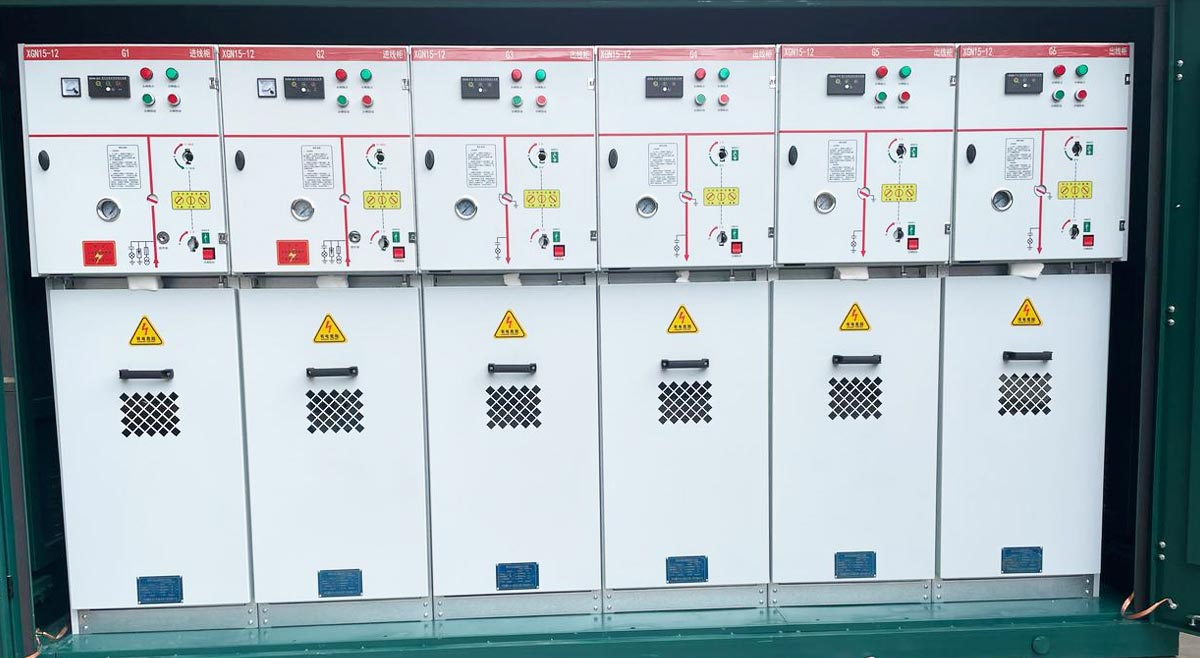

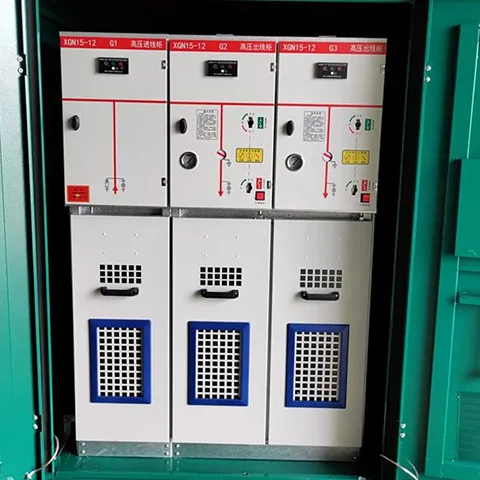

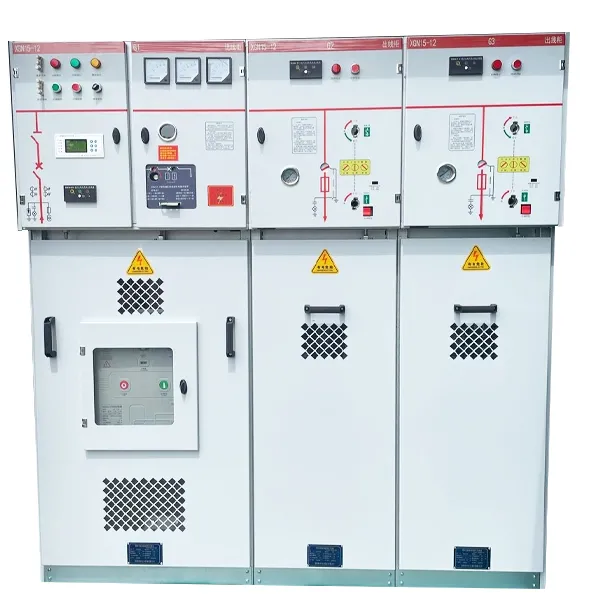

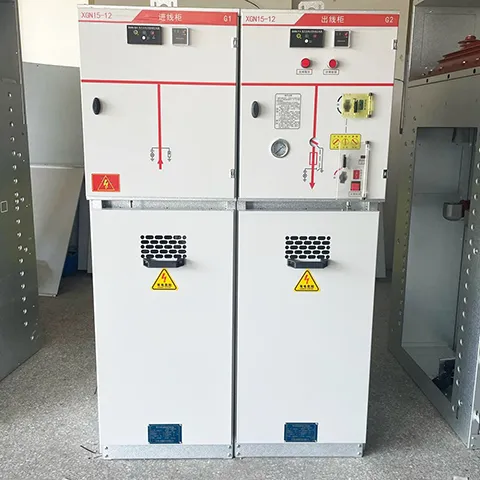

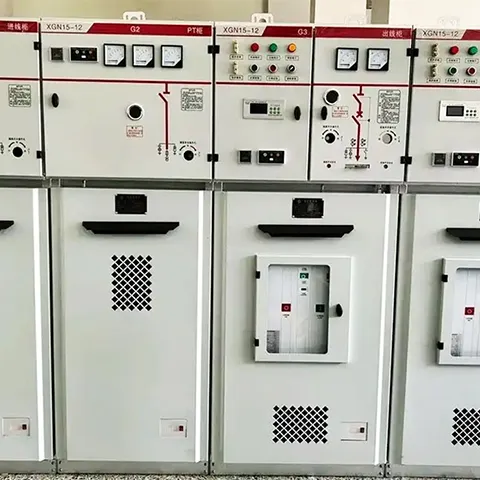

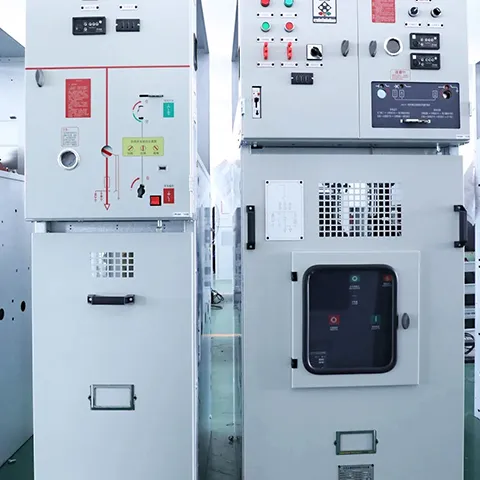

Bảng điều khiển RMU vòng trung thế 22KV

Thiết bị chính vòng là một trong những sản phẩm cốt lõi do Cotenele sản xuất, chúng tôi có thể cung cấp cho RMU có điện áp từ 3,6kv đến 40,5kv. Bảng điều khiển RMU thiết bị chính vòng trung thế 22KV dòng XGN15-24 được thiết kế cho hệ thống phân phối điện AC 50Hz ba pha với điện áp định mức 24kV. Toàn bộ tủ của thiết bị chính vòng sử dụng cách nhiệt không khí cho hệ thống thanh cái. Được phát triển cho các mạng phân phối hiện đại, XGN15-24 RMU là giải pháp thiết bị đóng cắt vỏ kim loại nhỏ gọn, có thể mở rộng và có khả năng mở rộng phù hợp cho các ứng dụng tự động hóa phân phối. Sản phẩm hoàn toàn tuân thủ các tiêu chuẩn IEC 62271-200 và đáp ứng yêu cầu của các dự án cải tạo lưới điện đô thị và phân phối điện công nghiệp.

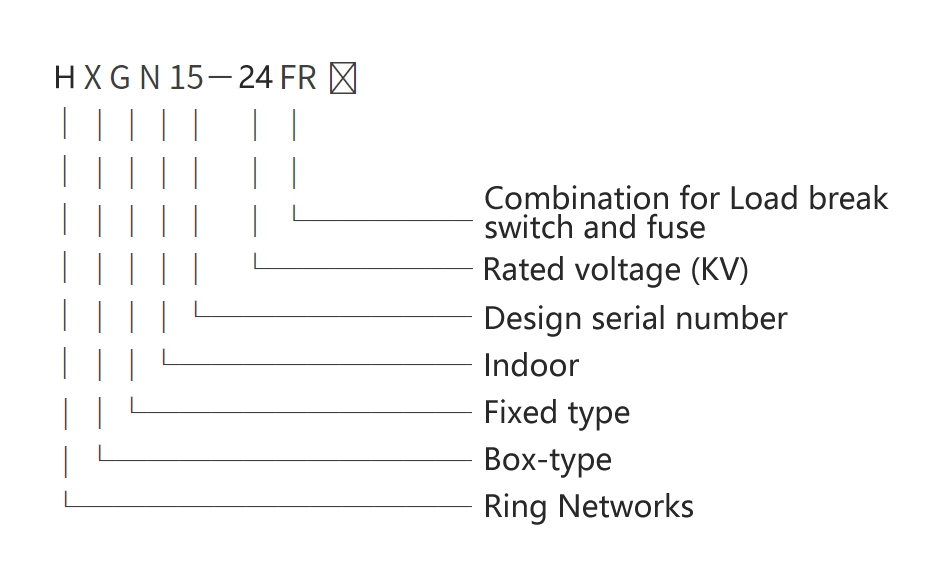

Mô hình và ý nghĩa

Điều kiện làm việc

1. Phạm vi nhiệt độ môi trường:Giới hạn trên là +40 °C và giới hạn dưới là –25 °C. Nhiệt độ trung bình đo được trong khoảng thời gian 24 giờ bất kỳ không được vượt quá +35 °C.

2. Độ ẩm tương đối:Độ ẩm tương đối trung bình hàng ngày không vượt quá 95% và độ ẩm tương đối trung bình hàng tháng dưới 90%.

3. Độ cao:Độ cao không quá 1000 m so với mực nước biển.

4. Điều hòa:Không khí xung quanh không bị ô nhiễm đáng kể bởi bụi, khói, khí ăn mòn hoặc dễ cháy, hơi nước hoặc phun muối.

5. Điều kiện rung động và địa chấn:Các rung động bên ngoài hoặc chuyển động của mặt đất phát sinh là không đáng kể và không có ảnh hưởng có thể đo lường được đến thiết bị.

Thông số kỹ thuật

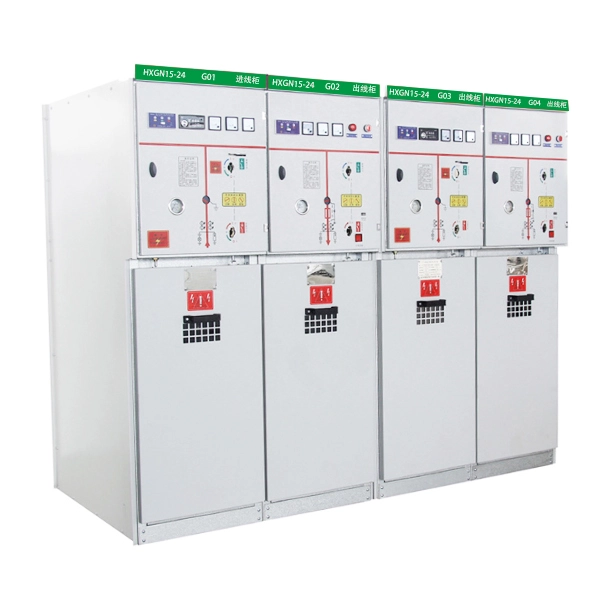

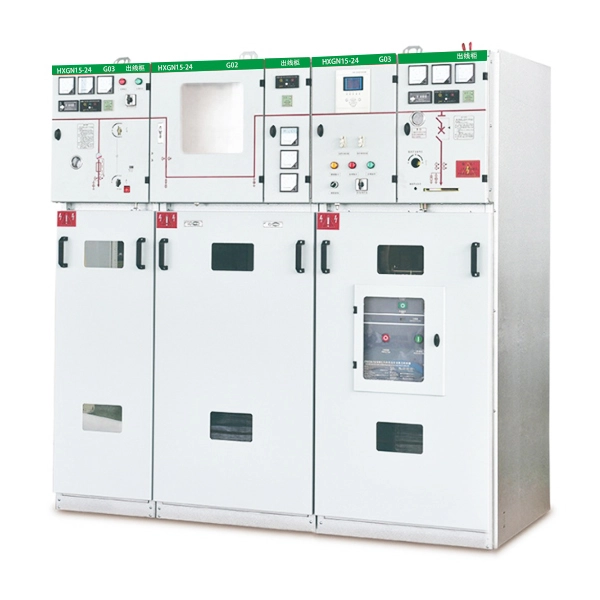

Cấu trúc sản phẩm của XGN15-24

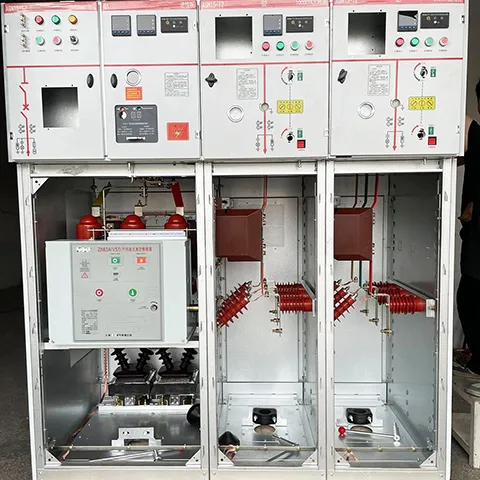

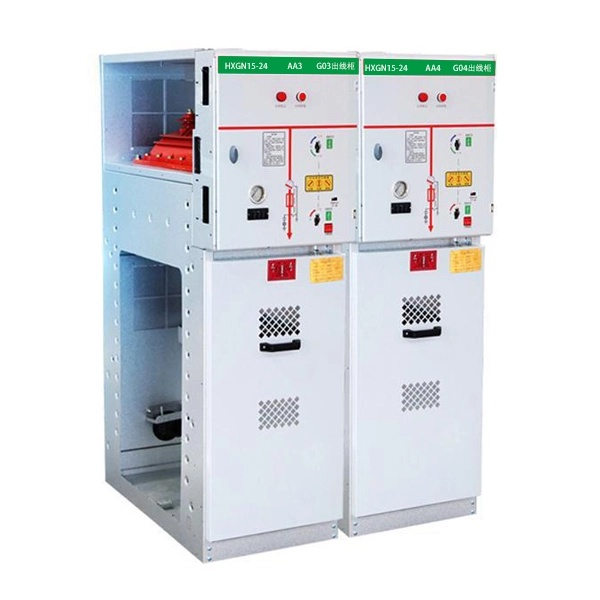

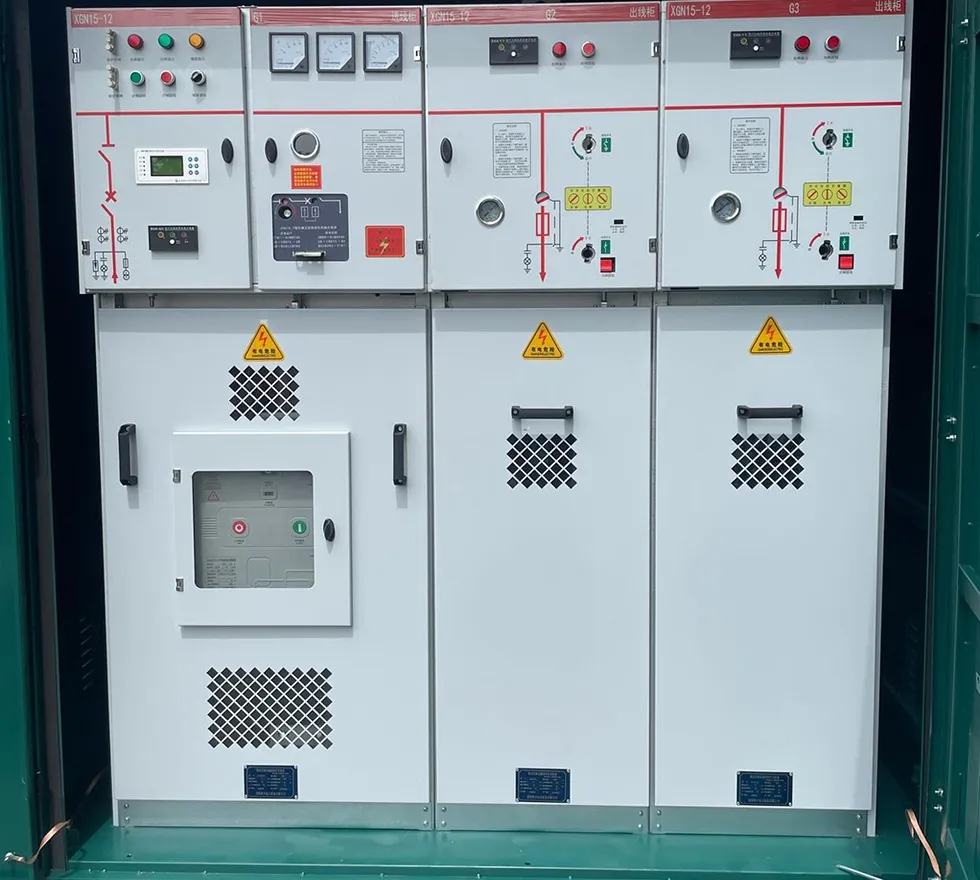

Bảng điều khiển RMU thiết bị chính vòng trung thế XGN15-24 22KV bao gồm bốn ngăn chức năng chính, mỗi ngăn có vai trò khác nhau trong thiết bị đóng cắt:

1. Khoang thanh cái

Ngăn chứa thanh cái nằm ở phần trên của thiết bị chính vòng. Các thanh cái chính được kết nối với nhau và chạy qua toàn bộ thân của thiết bị chính vòng. Vai trò chính của ngăn này là thu thập và phân phối điện hiệu quả trên nhiều đơn vị được kết nối với nhau.

2. Ngăn công tắc tải (Ngăn công tắc chính)

Các cầu dao cắt tải (như FLN36-24 hoặc FLN56) thường được lắp đặt ở ngăn này làm thiết bị đóng cắt chính. Vỏ của công tắc ngắt tải được đúc từ nhựa epoxy và chứa đầy khí lưu huỳnh hexafluoride làm môi trường cách điện. Có một cửa sổ quan sát trên vỏ. Ngoài ra, theo yêu cầu của khách hàng, khoang cũng có thể được trang bị máy đo mật độ khí lưu huỳnh hexafluoride hoặc máy đo mật độ khí có tiếp điểm báo động.

3. Ngăn cáp

Các ngăn chứa cáp thường có đủ không gian để dễ dàng đấu nối cáp. Cả cáp một lõi và cáp ba lõi đều có thể được kết nối thông qua các đầu nối cáp không được che chắn đơn giản. Các bộ phận khác như thiết bị chống sét, máy biến dòng, công tắc nối đất cũng có thể được lắp đặt trong ngăn này. Trên cửa khoang có cửa sổ quan sát và thiết bị khóa liên động an toàn, đồng thời tấm đáy bao gồm nắp đậy kín, kẹp cáp có kích thước phù hợp và khung đỡ. Để lắp đặt cáp, tấm đáy và khung phía trước được tháo rời.

4. Ngăn điều khiển điện áp thấp

Ngăn hạ áp có cả hai vai trò là hệ thống khóa liên động và bảng điều khiển. Có một cơ cấu vận hành lò xo với chỉ báo vị trí và các thiết bị khóa liên động cơ học trong đó. Khoang này cũng có thể được trang bị các tiếp điểm phụ, cuộn dây tác động, cơ cấu tác động khẩn cấp, màn hình hiển thị trực tiếp điện dung, khóa phím và các thiết bị vận hành bằng điện. Toàn bộ ngăn điện áp thấp có thể được thay thế nếu cần thiết, thiết kế mô-đun hóa này có thể nâng cao khả năng bảo trì.

5. Cơ chế khóa liên động

Ngăn điện áp thấp được trang bị hệ thống khóa liên động cơ học năm vị trí để ngăn chặn trình tự vận hành không chính xác. Thiết kế khóa liên động toàn diện này đảm bảo an toàn khi vận hành.
