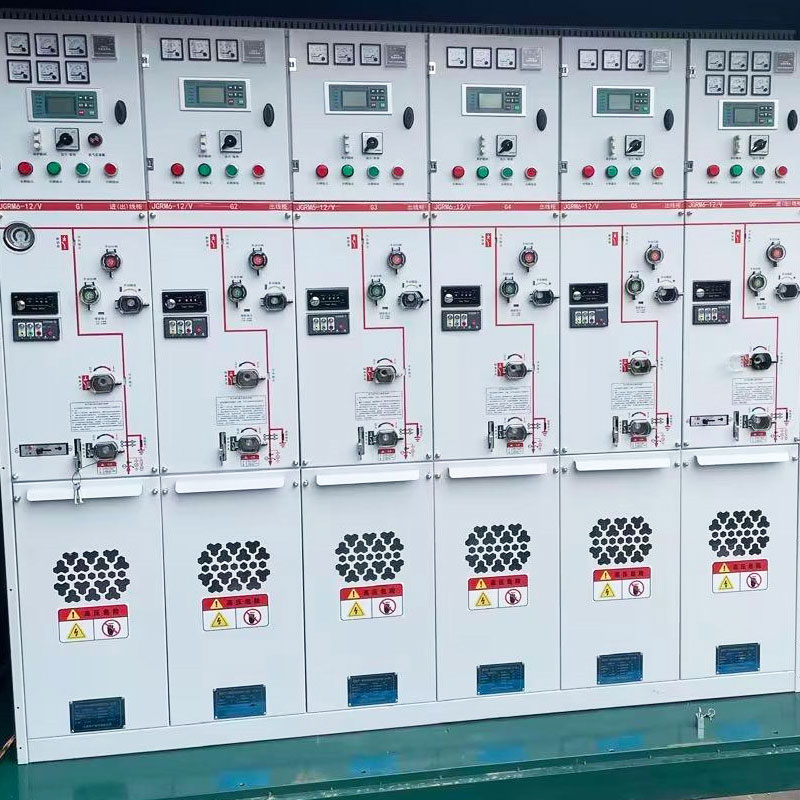

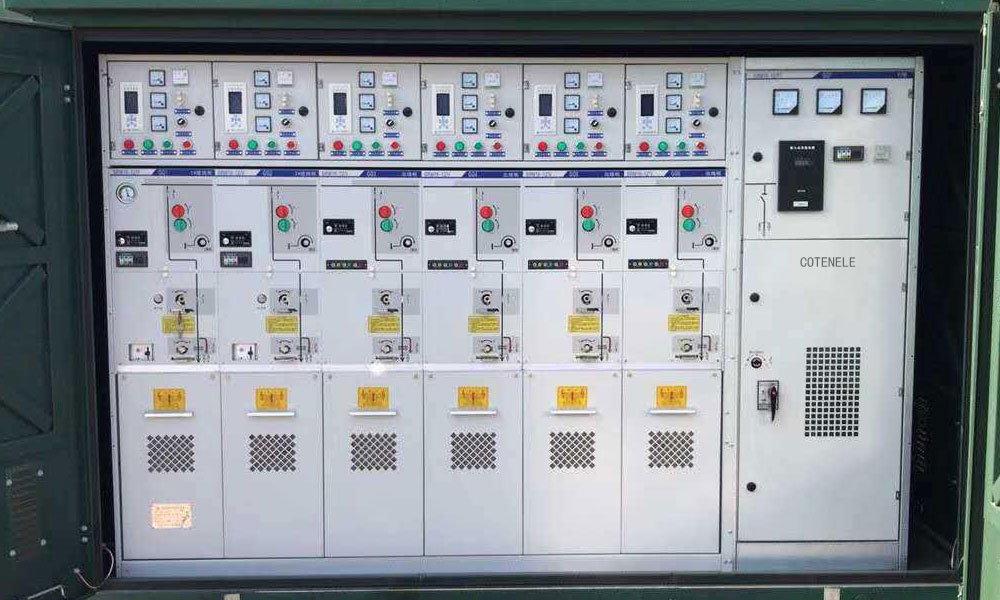

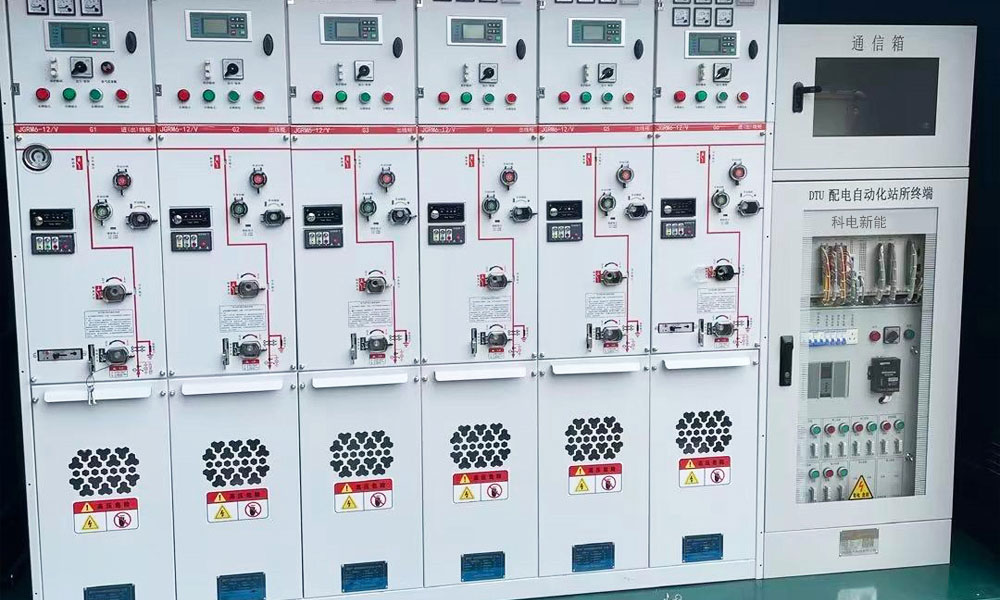

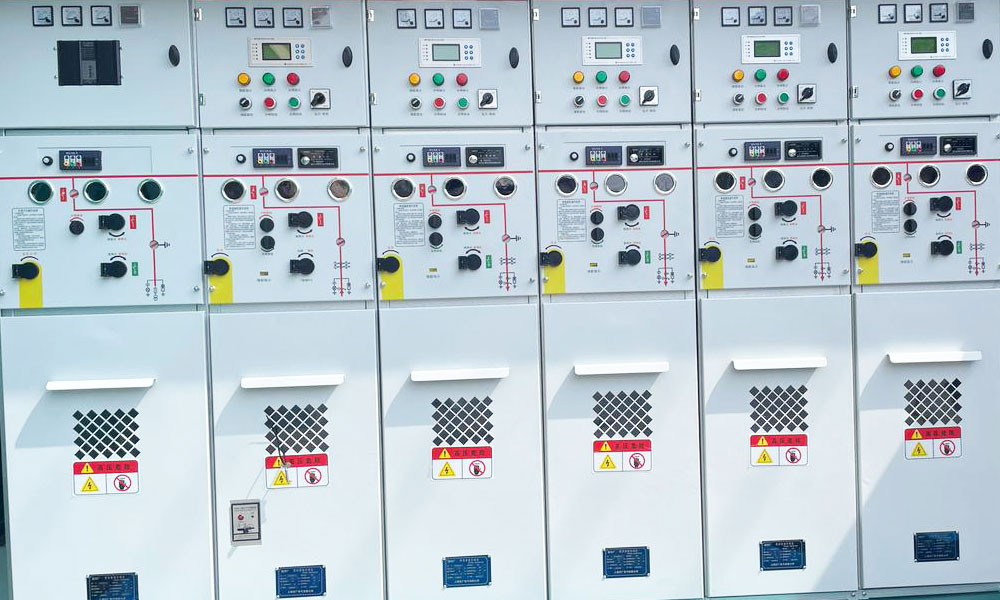

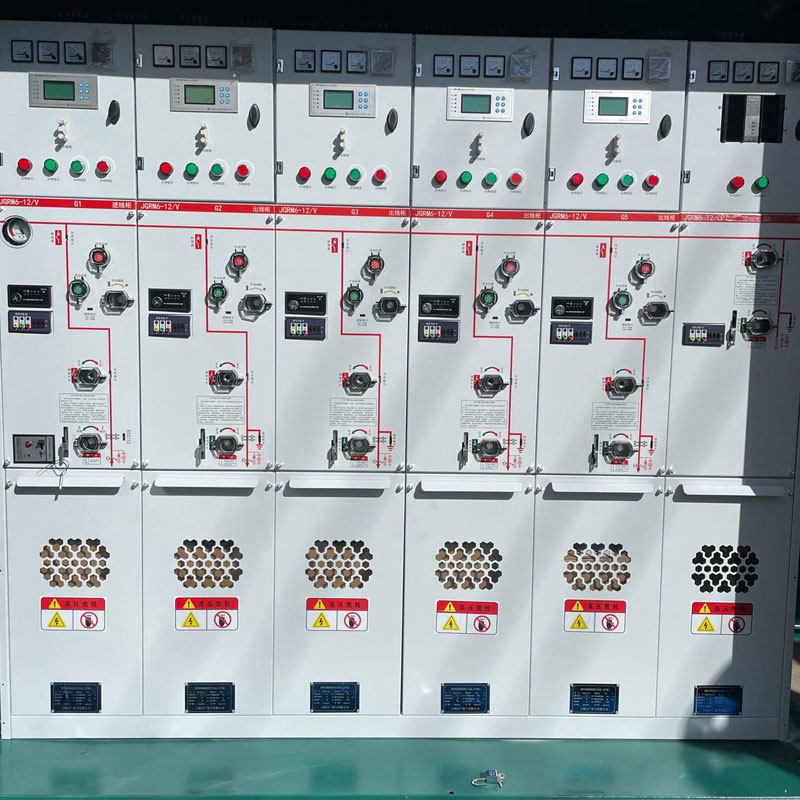

Thiết bị đóng cắt thân thiện với môi trường miễn phí 24KV SF6

Để theo kịp xu hướng phát triển của ngành điện, Cotenele đã cam kết nghiên cứu và phát triển Thiết bị đóng cắt thân thiện với môi trường không chứa SF6 24KV trong nhiều năm. Mục tiêu cốt lõi của nó là giảm thiểu hoặc thay thế hoàn toàn khí lưu huỳnh hexafluoride (SF₆), được sử dụng rộng rãi trong thiết bị đóng cắt truyền thống. Hệ thống phân phối trung áp thông thường sử dụng rộng rãi các thiết bị chính dạng vòng cách điện bằng khí SF₆.

Tuy nhiên,Với việc kiểm soát toàn cầu ngày càng nghiêm ngặt về phát thải khí nhà kính và việc đưa ra các mục tiêu “đỉnh carbon và trung hòa carbon” của Trung Quốc, việc thúc đẩy phát triển và áp dụng các thiết bị đóng cắt thân thiện với môi trường đã trở thành một lựa chọn tất yếu đối với ngành điện. Thiết bị đóng cắt thân thiện với môi trường, là thiết bị “sử dụng ít hoặc không sử dụng phương tiện gây hại cho môi trường, có tác động môi trường thấp trong toàn bộ vòng đời của nó và có khả năng thích ứng với môi trường,” đang dần trở thành sản phẩm chủ đạo trong lĩnh vực phân phối. Hiện nay, nhu cầu thị trường về thiết bị đóng cắt thân thiện với môi trường tiếp tục tăng và các đổi mới công nghệ không ngừng xuất hiện.

Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường là gì:

Thiết bị đóng cắt bọc kim loại cách điện bằng khí thân thiện với môi trường dùng để chỉ “thiết bị đóng cắt bọc kim loại sử dụng khí thân thiện với môi trường làm vật liệu cách điện chính, ngắt chân không, bao bọc tất cả các bộ phận mang điện áp cao (ngoại trừ các thiết bị vào/ra) trong một bể kim loại có áp suất dương nhẹ (.040,04 MPa), sử dụng một lượng nhỏ vật liệu cách điện rắn làm giá đỡ, có định mức sử dụng liên tục không thấp hơn LCS2A và thường có khả năng ngắt dòng điện ngắn mạch định mức ở áp suất đo bằng 0 điều kiện.”Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường sử dụng các loại khí không phải SF₆ (bao gồm hỗn hợp không khí khô, nitơ và SF₆) làm môi trường cách điện, kết hợp với công nghệ ngắt chân không. Nó hiện là loại thiết bị đóng cắt thân thiện với môi trường được sử dụng rộng rãi nhất.

Dựa trên các chức năng ứng dụng, thiết bị đóng cắt bọc kim loại cách điện bằng khí thân thiện với môi trường có thể được chia thành các thiết bị chính dạng vòng (RMU) và thiết bị đóng cắt (thiết bị đóng cắt cách điện bằng khí, C-GIS).

Phương tiện cách điện chính:

1. Không khí khô: N₂ và không khí khô có thể được sử dụng làm chất cách điện trong thiết bị đóng cắt trung thế có điện áp lên đến 12 kV đến 40,5 kV. Khi áp suất của không khí khô tăng lên khoảng ba lần so với áp suất của vật liệu cách nhiệt SF₆ thì có thể đáp ứng các yêu cầu về cách nhiệt.

2. Nitơ (N₂): N₂ nguyên chất là một trong những chất cách điện thân thiện với môi trường nhất và được sử dụng rộng rãi trong các thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường 12 kV.

3. Các loại khí thân thiện với môi trường khác: Chúng bao gồm hỗn hợp 80% N₂/20% O₂, CO₂, C₃, C₅, v.v., một số loại khí này đã được ứng dụng thương mại.

4. Về mặt kết cấu, thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường, bình gas được hàn từ các tấm kim loại mỏng, mang lại quy trình sản xuất đơn giản nhằm đảm bảo chất lượng sản phẩm nhất quán, ổn định và độ tin cậy vận hành trong quá trình sản xuất hàng loạt, đây là phương pháp chủ đạo ở Trung Quốc.

Thi công thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường

Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường áp dụng thiết kế mô-đun.

Các khoang bên trong của thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường chủ yếu bao gồm các bộ phận sau:

1. Ngăn Chứa Gas (Bình Gas)

Khoang chứa đầy khí là bộ phận cốt lõi của thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường. Nó được làm bằng các tấm thép không gỉ được hàn chính xác và bên trong chứa đầy các loại khí thân thiện với môi trường như không khí khô hoặc nitơ. Các bộ phận mang điện chính (thanh cái chính) và thân công tắc được bịt kín bên trong bình gas. Mức độ bảo vệ của bình gas này có thể đạt IP67, bên trong không bị ảnh hưởng bởi các điều kiện môi trường bên ngoài, có khả năng chống thấm nước và chống ngưng tụ trong thời gian ngắn. Bình gas sử dụng khí cách nhiệt áp suất dương nhẹ (.040,04 MPa), giảm khả năng rò rỉ gas. Ngay cả khi xảy ra lỗi rò rỉ trong bình xăng, độ bền cách điện đủ có thể được duy trì ở áp suất đo bằng 0 mà không ảnh hưởng đến hoạt động bình thường.

2. Ngăn hạ thế (Ngăn chứa nhạc cụ)

Ngăn hạ áp được đặt ở phía trên hoặc phía trước tủ và dùng để lắp đặt các thiết bị thứ cấp như thiết bị bảo vệ máy vi tính, bộ điều khiển thông minh, dụng cụ đo lường. Khoang dụng cụ có thể được trang bị bảo vệ máy vi tính và các dụng cụ khác, đồng thời có thể thực hiện các chức năng “bốn điều khiển từ xa” (đo từ xa, báo hiệu từ xa, điều khiển từ xa, điều chỉnh từ xa), cung cấp khả năng tự động hóa và thông minh.

3. Ngăn cáp

Ngăn cáp được đặt ở dưới cùng của tủ và được sử dụng để kết nối cáp vào và ra. Nó cũng có thể chứa các thiết bị như thiết bị chống sét và máy biến điện áp. Các kết nối vào và ra sử dụng kết nối cáp cắm được cách điện và che chắn hoàn toàn, đảm bảo an toàn khi vận hành.

Khoang cơ chế vận hành

Khoang cơ cấu vận hành được sử dụng để lắp đặt các cơ cấu vận hành lò xo cho dao cách ly và công tắc chính, cho phép vận hành cả bằng tay và bằng điện. Cơ chế được tích hợp với công tắc để đạt được khả năng khóa liên động. Cơ cấu vận hành có ít bộ phận hơn, giảm liên kết truyền tải và nâng cao độ tin cậy.

4. Thành phần chính

Các bộ phận chính bên trong bao gồm cầu dao chân không, dao cách ly, dao nối đất, thanh cái chính, thiết bị chống sét, v.v. Chúng được đặt bên trong bình khí kín như các bộ phận chức năng để tạo thành từng ngăn chứa đầy khí.

Kịch bản ứng dụng

1. Mạng lưới phân phối đô thị

Thiết bị đóng cắt thân thiện với môi trường được sử dụng rộng rãi nhất trong mạng lưới phân phối đô thị. So với thiết bị đóng cắt trung thế truyền thống, thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường có diện tích nhỏ, hiệu suất an toàn cao và khả năng chống chịu mạnh mẽ với môi trường khắc nghiệt, mang lại lợi thế lớn ở các khu vực đô thị có nguồn tài nguyên đất đai khan hiếm. Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường được sử dụng rộng rãi trong các khu dân cư đô thị, khu thương mại và trạm biến áp.

2. Lĩnh vực Năng lượng tái tạo

Thiết bị đóng cắt thân thiện với môi trường đang có nhu cầu tăng trưởng nhanh nhất trong lĩnh vực năng lượng tái tạo. Việc kết nối lưới điện của các nhà máy điện gió và quang điện thường gặp phải sự dao động điện áp. Các thiết bị chính vòng cách nhiệt bằng khí thân thiện với môi trường và C-GIS có thể đáp ứng chính xác nhu cầu phân phối đáng tin cậy của kết nối lưới cơ sở năng lượng tái tạo quy mô lớn. Các ứng dụng chính bao gồm:

Năng lượng gió ngoài khơi, gió/PV trên đất liền và hệ thống lưu trữ năng lượng.

3. Trung tâm dữ liệu

Các trung tâm dữ liệu có yêu cầu cực kỳ cao về độ tin cậy cung cấp điện và bảo vệ môi trường xanh. Thiết bị đóng cắt thân thiện với môi trường có thể đáp ứng nhu cầu kép về phân phối điện có độ tin cậy cao và vận hành ít carbon.

4. Hạ tầng giao thông

Thiết bị đóng cắt thân thiện với môi trường được sử dụng rộng rãi trong cơ sở hạ tầng giao thông như tàu điện ngầm, đường sắt cao tốc, sân bay, đường cao tốc, v.v.

5. Ứng dụng môi trường khắc nghiệt

Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường đặc biệt thích hợp cho các khu vực có môi trường hoạt động khắc nghiệt như ven biển, ẩm ướt, nhiệt độ cao, lạnh khắc nghiệt, độ cao, khí ăn mòn hóa học hoặc khu vực bị ô nhiễm nặng.

Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường VS  SF₆Thiết bị đóng cắt cách điện bằng khí

Dưới đây là so sánh toàn diện về thiết bị đóng cắt cách điện bằng khí SF₆ (SF₆ GIS), thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường (GIS thân thiện với môi trường),  Hai tuyến kỹ thuật này là các lựa chọn chính trong phân phối điện áp trung thế, mỗi tuyến có những khác biệt đáng kể về môi trường cách điện, kết cấu, ưu điểm và hạn chế.

Tại sao nên chọn thiết bị đóng cắt thân thiện với môi trường Contenele 24KV?

Thiết bị đóng cắt thân thiện với môi trường Contelele là lựa chọn phân phối lý tưởng để đạt được mục tiêu trung hòa carbon:

• Lãnh đạo thân thiện với môi trường: Sử dụng nitơ (N₂) hoặc không khí khô thay vì SF₆, không phát thải khí nhà kính. Được công nhận là “Trường hợp điển hình về đổi mới công nghệ xanh năm 2024”.
• An toàn & đáng tin cậy: Xếp hạng bảo vệ IP67, hoạt động bình thường ở áp suất đo bằng 0, tuổi thọ cơ học lên tới 11.000 lần hoạt động và chịu được điện áp 42 kV ở áp suất đo bằng 0.
• Công suất cao & Nhỏ gọn: Chỉ rộng 600 mm, với dòng điện tối đa lên tới 3.150 A, dễ dàng đáp ứng nhu cầu phân phối dòng điện cao
• Thông minh & Không cần bảo trì: Hoạt động dựa trên nền tảng thông minh và có chất lượng, độ an toàn, độ tin cậy đáng tin cậy và không cần bảo trì suốt đời.
• Ứng dụng rộng rãi: Được xếp hạng hàng đầu về thiết bị đóng cắt cách điện bằng khí áp suất cao 35 kV thân thiện với môi trường, với tỷ lệ thành công 18% trong các dự án của SPIC và Huaneng, cùng công suất sản xuất hàng năm là 10.000 chiếc để đảm bảo hoàn toàn việc giao hàng.

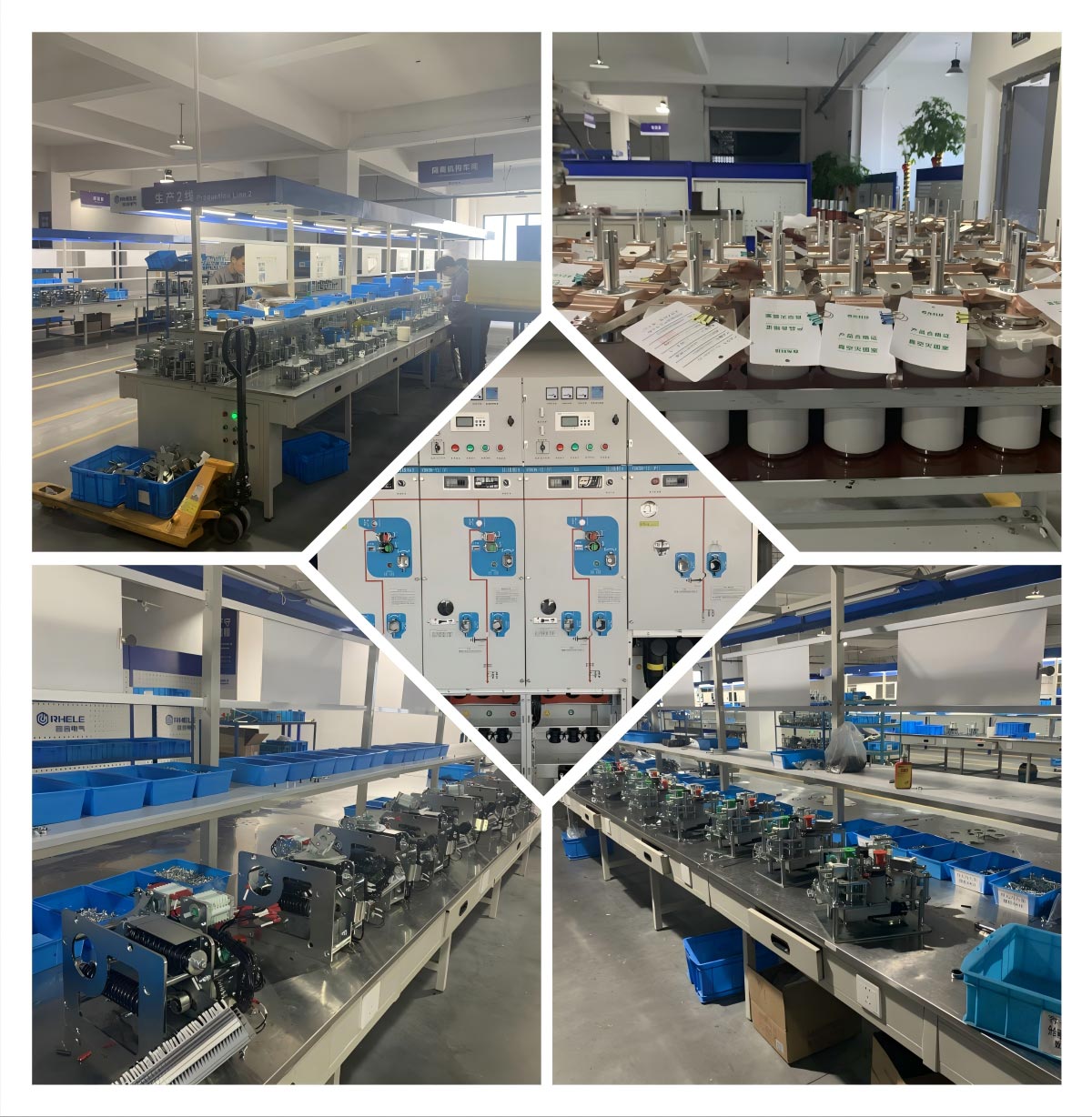

Xưởng sản xuất

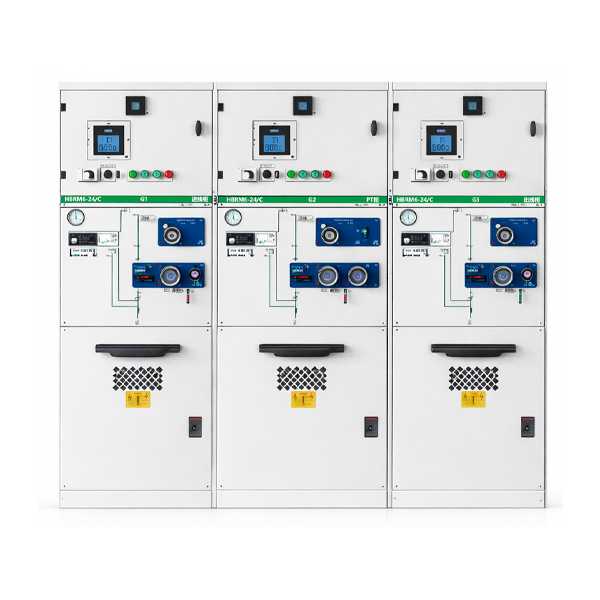

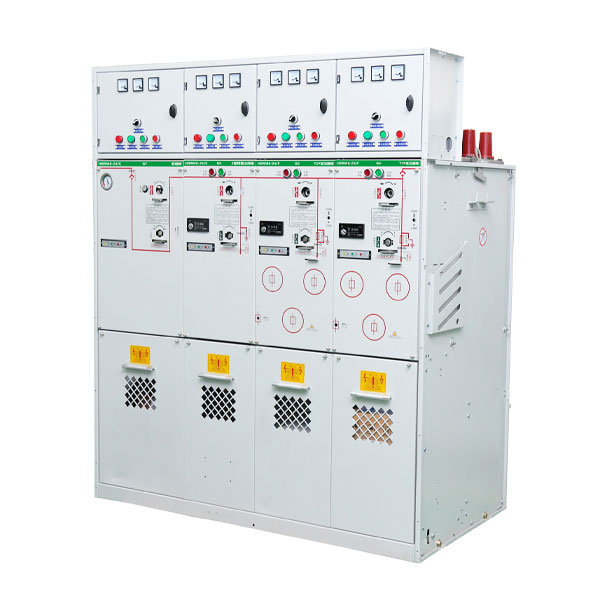

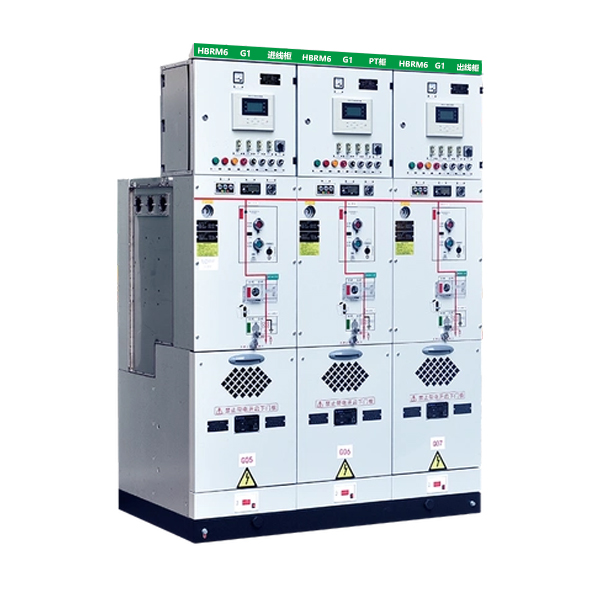

Sản phẩm cho thấy:
