Thiết bị đóng cắt trung thế bọc kim loại trong nhà 11KV

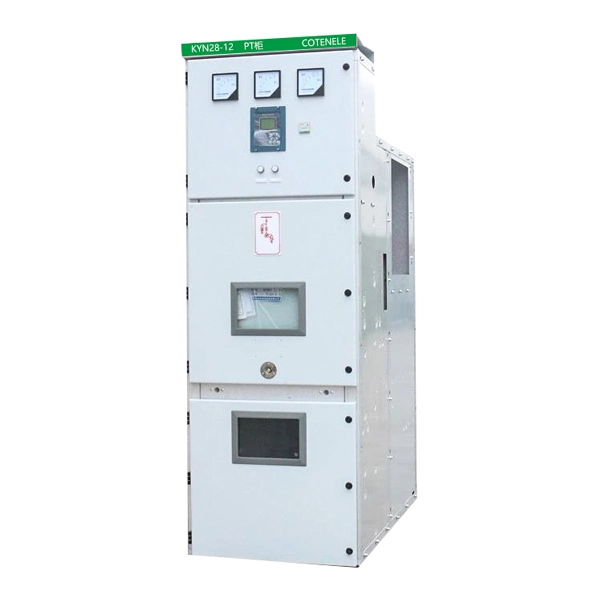

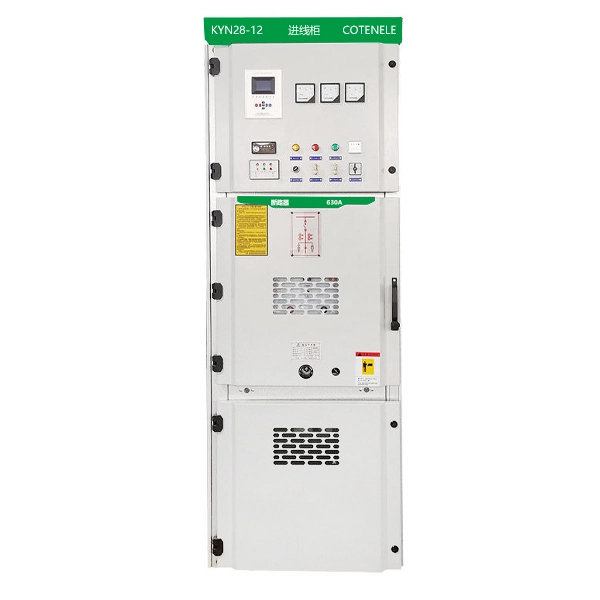

Mẫu sản phẩm

Thông số kỹ thuật chính

Điều kiện làm việc

1. Ambient air temperature: maximum +40 °C, minimum –15 °C.

2. Độ ẩm tương đối: trung bình ngày ≤95 % với áp suất hơi nước trung bình ngày tương ứng không quá 2,2 KPa; trung bình tháng ≤90 % với áp suất hơi nước trung bình tháng tương ứng không vượt quá 1,8 KPa.

3. Độ cao: không quá 1000 m so với mực nước biển.

4. Cường độ địa chấn: không lớn hơn cấp 8.

5. Không khí xung quanh không được bị ô nhiễm đáng kể bởi các khí ăn mòn hoặc dễ cháy, hơi nước hoặc các tác nhân tương tự.

6. Vị trí lắp đặt không được bị rung lắc mạnh.

7. Nếu điều kiện hoạt động vượt quá giới hạn bình thường được quy định trong GB3906, người dùng và công ty chúng tôi sẽ cùng nhau đồng ý về các quy định cần thiết thông qua tư vấn.

Thiết bị đóng cắt có vỏ bọc bằng kim loại Drawout là gì？

Thiết bị đóng cắt trung thế bọc kim loại trong nhà KYN28-12 11KV là thiết bị điện được lắp đặt xe tải ngắt mạch ở ngăn giữa của thiết bị đóng cắt. Toàn bộ vỏ được chia thành 4 ngăn độc lập bằng vách ngăn kim loại:

1. Ngăn chứa cầu dao (ở giữa):Chứa xe tải ngắt mạch chân không (ví dụ: VS1 hoặc VD4). Xe tải có ba vị trí: Dịch vụ, Kiểm tra/Cách ly và Loại bỏ. Nó có thể dễ dàng được lắp vào/ra, cho phép bảo trì thuận tiện - Việc thay thế cầu dao không yêu cầu ngắt điện toàn bộ bảng điều khiển.

2. Ngăn chứa thanh cái:Nằm ở phần trên phía sau. Chứa các thanh cái chính và thanh cái nhánh kết nối nhiều bảng thiết bị đóng cắt.

3. Ngăn chứa cáp:Nằm ở phần phía sau phía dưới. Được sử dụng để kết nối cáp đi, thiết bị chống sét và công tắc nối đất.

4. Ngăn hạ thế (Dụng cụ):Nằm ở phần trên phía trước. Rơle bảo vệ nhà ở (dựa trên máy vi tính), dụng cụ, đèn báo và các thành phần phụ khác.

Cửa sổ quan sát:Mỗi ngăn được ngăn cách hoàn toàn bằng các vách ngăn kim loại nối đất, ngăn ngừa hiệu quả sự cố hồ quang bên trong một ngăn ảnh hưởng đến các ngăn liền kề. Mặt trước có cửa sổ quan sát để xem vị trí xe tải và trạng thái tiếp xúc cách ly.

Cấu hình thành phần chính

Ưu điểm của Thiết bị đóng cắt có vỏ bọc bằng kim loại có thể rút ra KYN28-12 là gì?

1. Độ tin cậy cao:Cấu trúc bọc kim loại có khả năng chịu hồ quang bên trong mạnh mẽ, đảm bảo an toàn.

2. Bảo trì dễ dàng:Thiết kế có thể rút ra – việc thay thế cầu dao chỉ mất vài phút, giảm đáng kể thời gian mất điện.

3. Khóa liên động năm ngăn:Khóa liên động cơ/điện ngăn ngừa năm loại hoạt động sai (ví dụ: không có chuyển mạch ngắt tải, không vô tình xâm nhập vào ngăn chứa điện).

4. Tiêu chuẩn hóa cao:Sản xuất hoàn thiện bởi nhiều nhà sản xuất trong nước, khả năng thay thế phụ tùng tốt, chi phí mua sắm và bảo trì thấp.

5. Cấu hình linh hoạt:Có thể được lắp ráp dưới dạng bảng vào, ra, đo sáng, PT, bảng nối xe buýt, v.v., thích ứng với các sơ đồ kết nối chính khác nhau.

Thiết bị đóng cắt có vỏ bọc bằng kim loại rút ra KYN28-12 VS các thiết bị đóng cắt khác

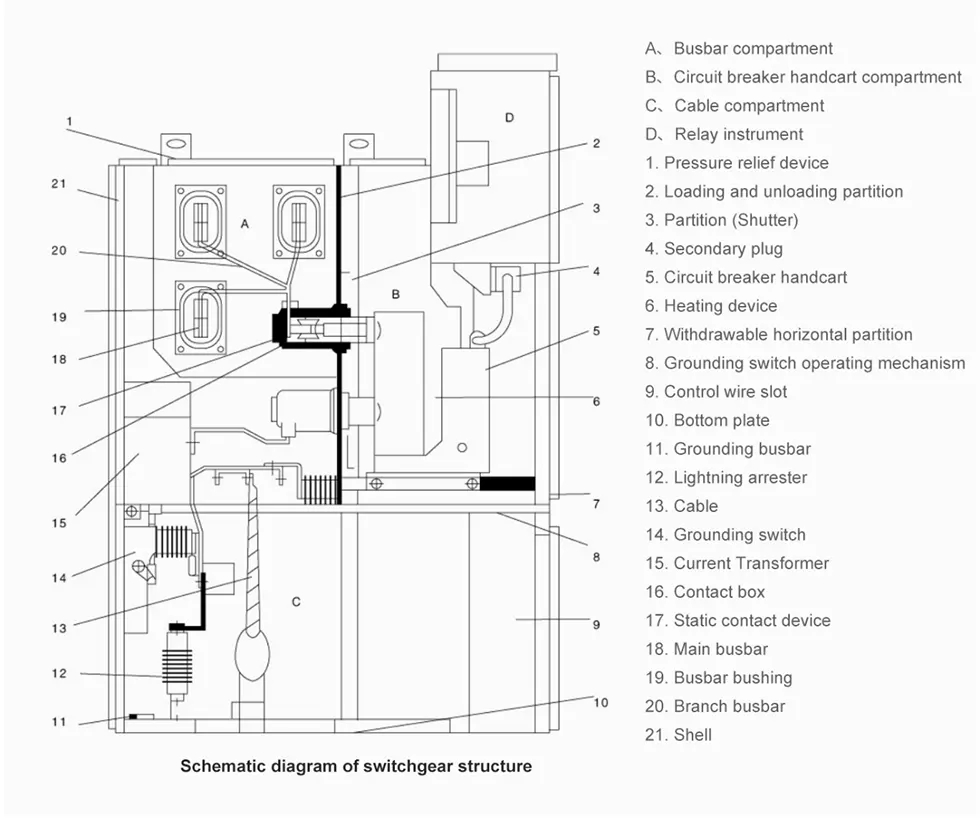

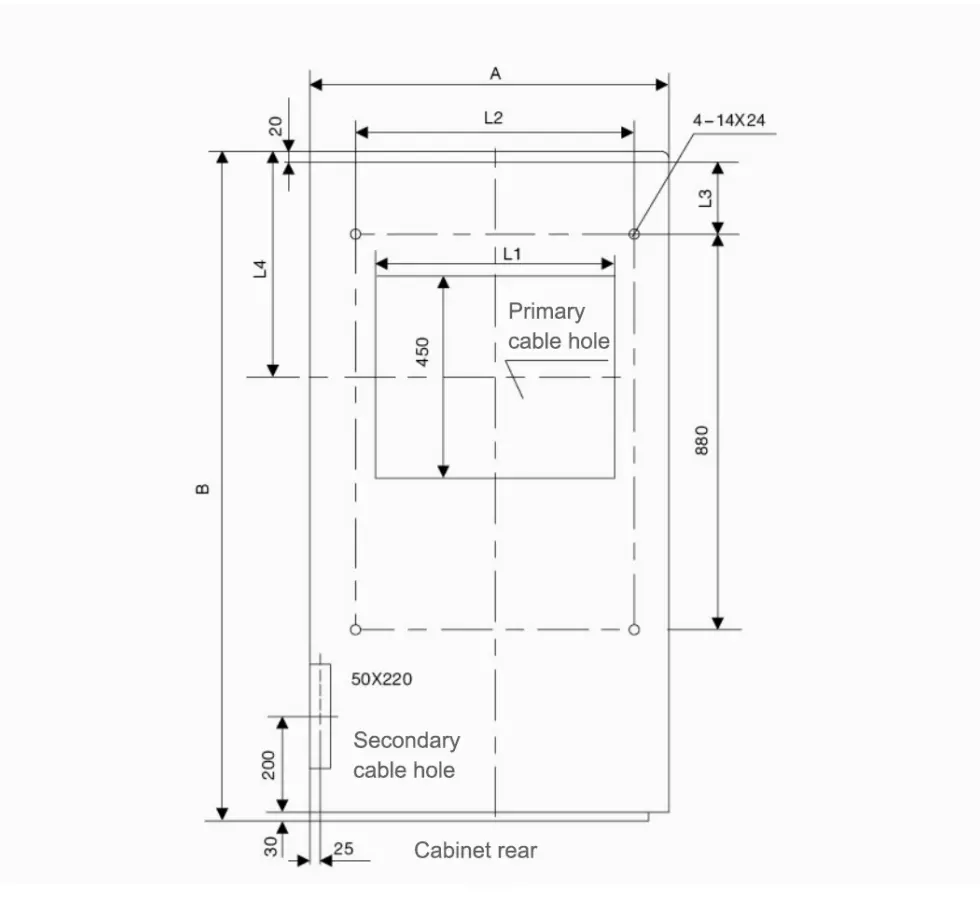

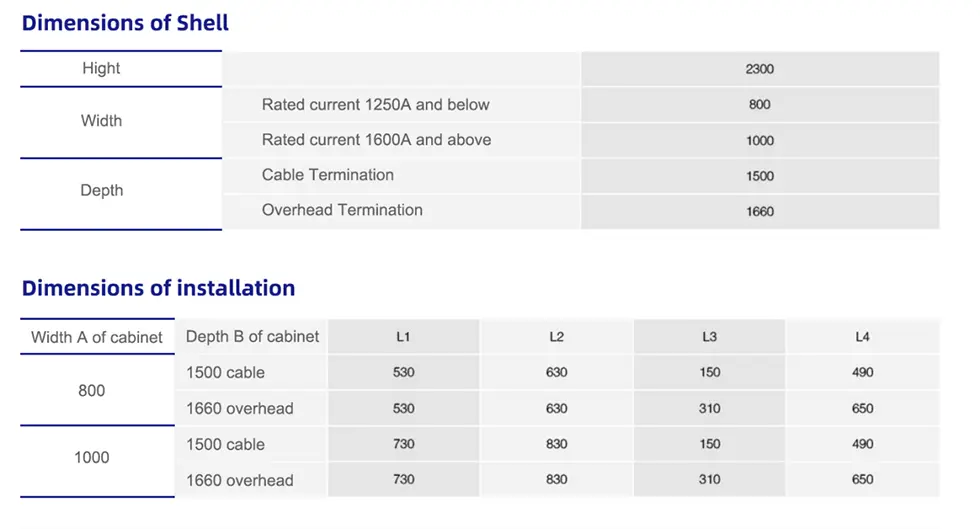

Sơ đồ cấu tạo và lắp đặt thiết bị đóng cắt

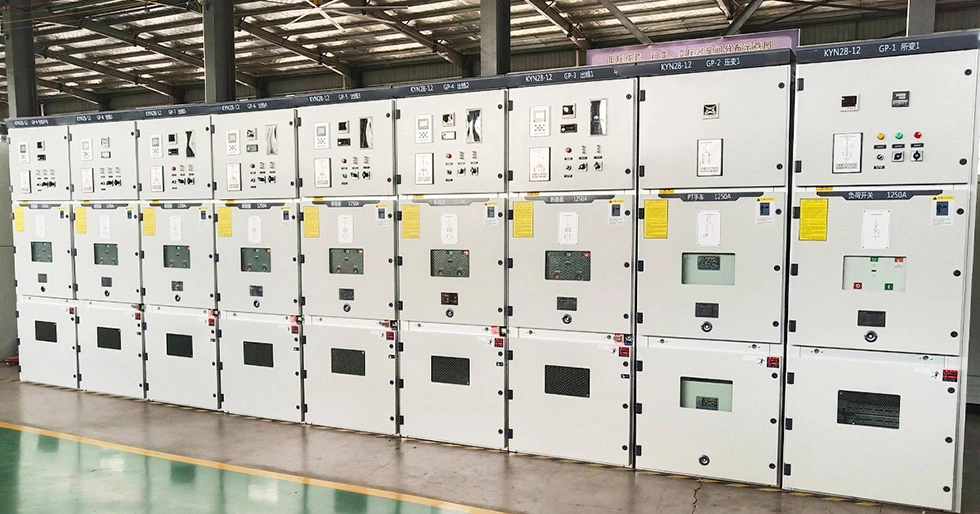

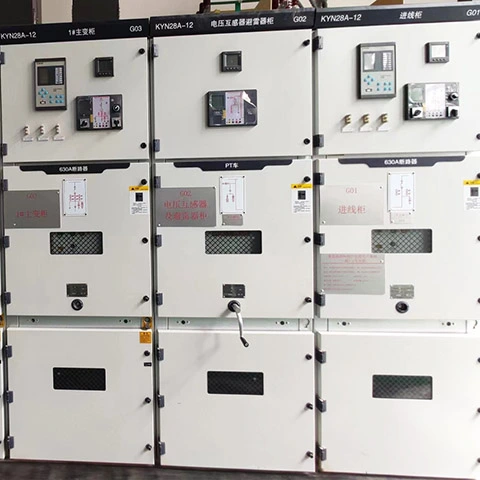

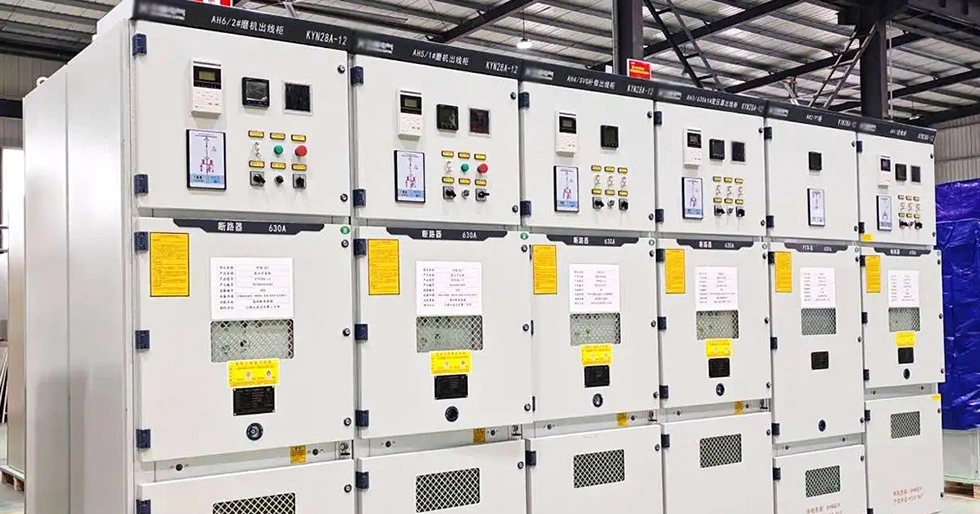

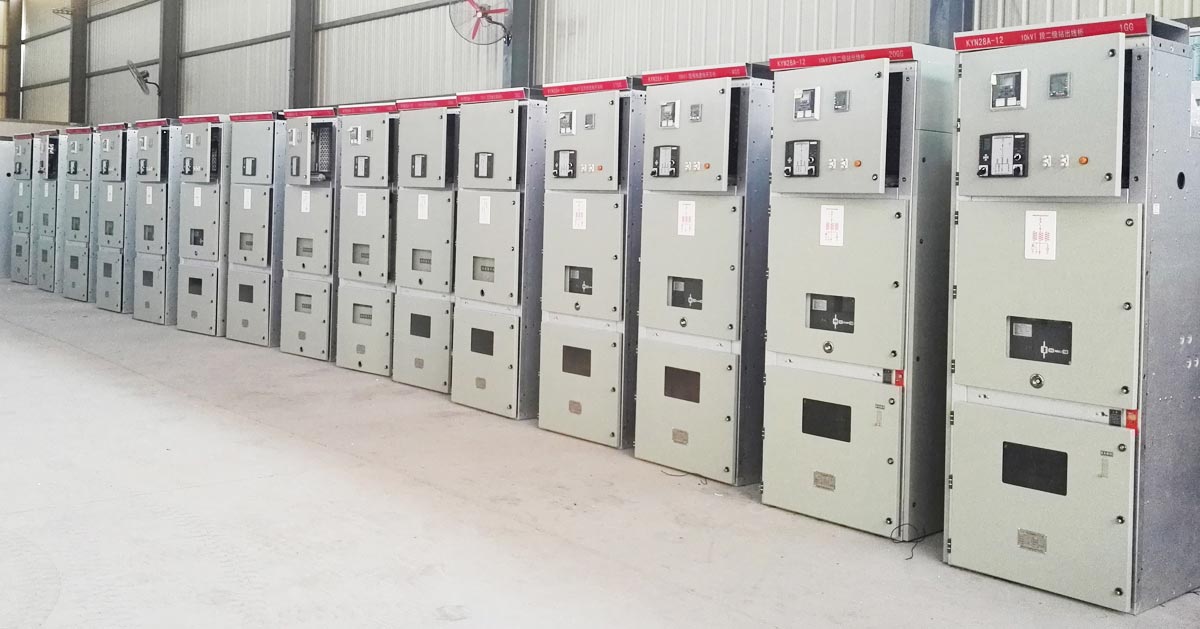

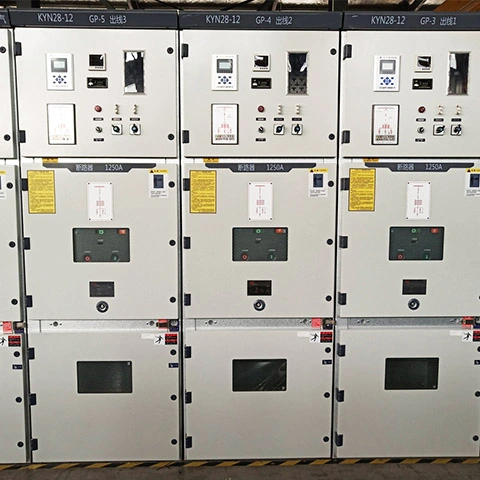

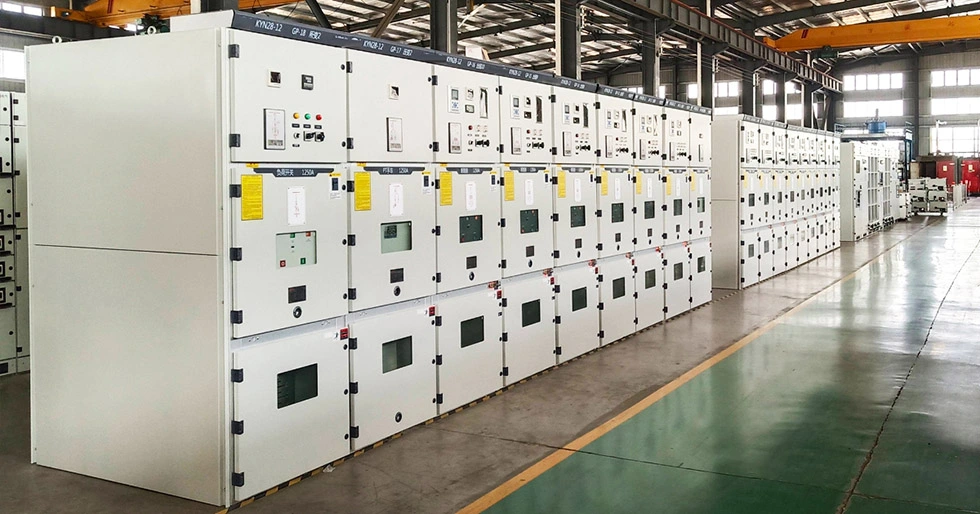

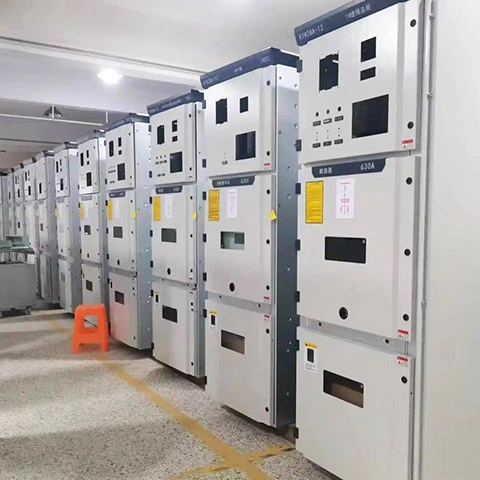

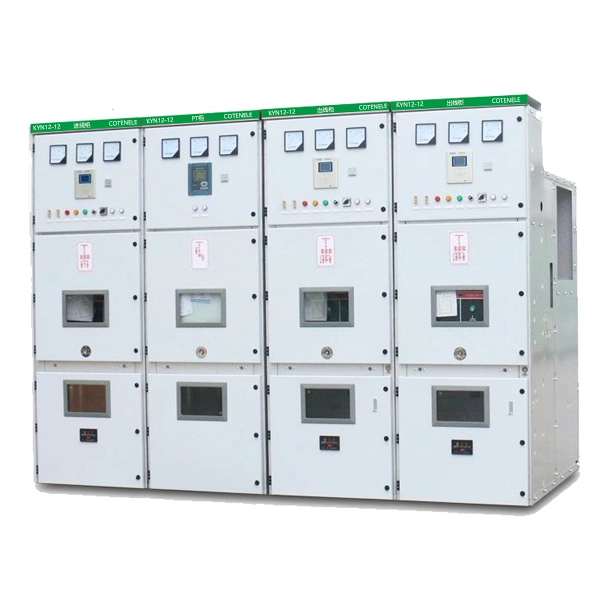

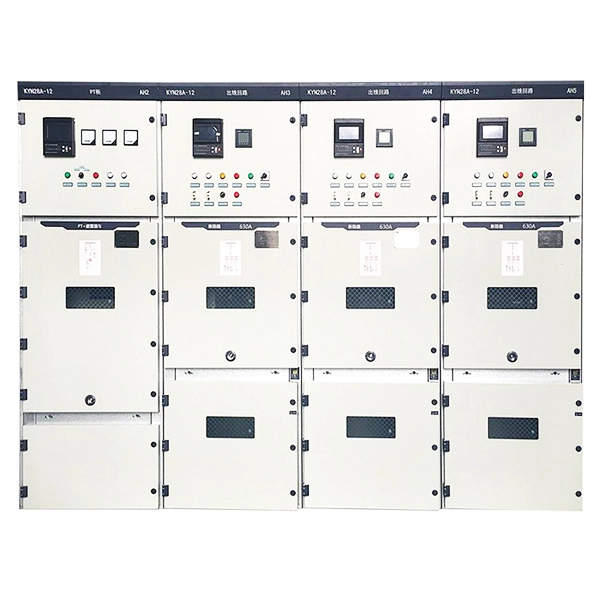

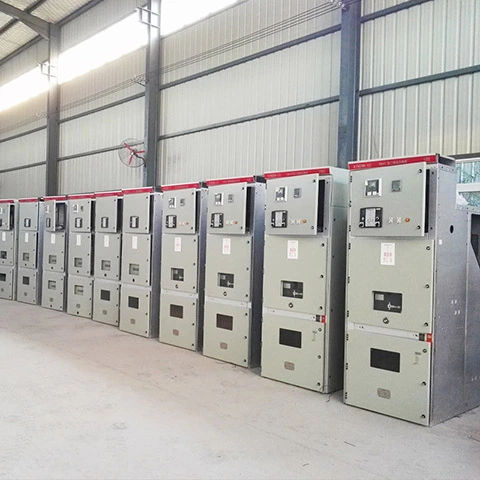

Sản phẩm hiển thị
