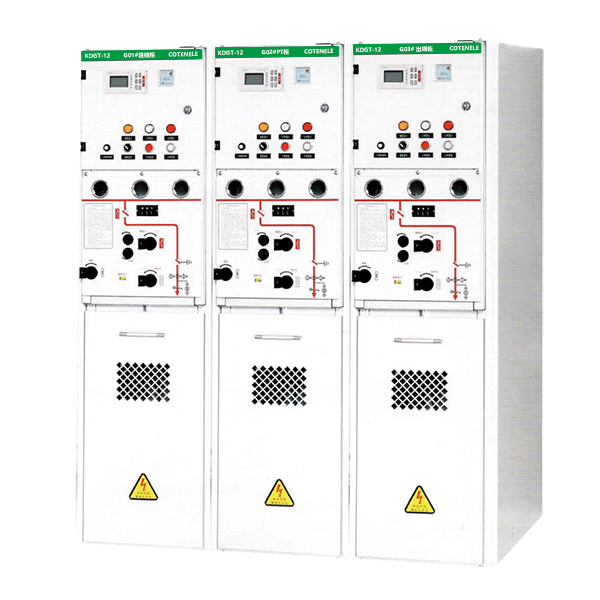

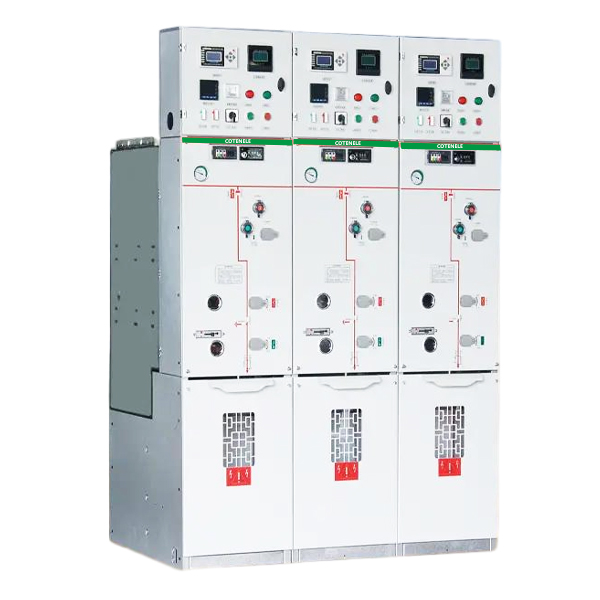

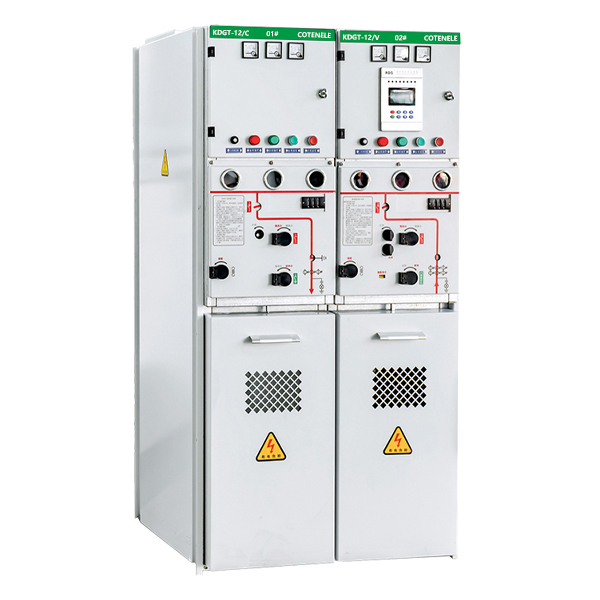

Thiết bị chính vòng cách điện rắn trung thế

Thiết bị chính vòng cách điện rắn trung áp là một trong những sản phẩm chính của Cotenele. Thiết bị chính vòng cách điện rắn trung thế  là một bộ phận quan trọng của thiết bị phân phối được sử dụng để phân đoạn, ghép nối và khai thác tải của các đường cáp trong mạng phân phối điện áp trung thế. Dựa trên sự phát triển của môi trường cách điện, RMU trung thế đã phát triển từ thiết kế cách điện bằng không khí sang thiết kế cách điện bằng khí SF₆. RMU cách điện rắn trung áp là thiết bị phân phối cách điện hoàn toàn, kín hoàn toàn được phát triển từ RMU trung áp chứa đầy khí SF₆.

Ý tưởng chính là bọc hoàn toàn công tắc và các bộ phận mang điện trung thế bằng nhựa epoxy hoặc vật liệu rắn tương tự, thay thế cách điện bằng khí truyền thống bằng vật liệu rắn, từ đó đạt được giải pháp phân phối cách điện hoàn toàn, kín hoàn toàn, không cần bảo trì. Được thúc đẩy bởi chiến lược “đỉnh carbon, trung hòa carbon” của Trung Quốc và nhu cầu ngày càng tăng đối với mạng lưới phân phối thông minh, thị trường RMU cách điện rắn trung thế tiếp tục mở rộng. Quy mô thị trường toàn cầu dự kiến ​​sẽ đạt khoảng 2,4 tỷ USD vào năm 2032, với tốc độ tăng trưởng kép hàng năm (CAGR) khoảng 6%.

Định nghĩa của thiết bị chính vòng cách điện rắn trung thế:

Thiết bị chính vòng cách điện rắn trung áp được định nghĩa là RMU sử dụng vật liệu cách điện rắn làm môi trường cách điện chính. RMU cách điện rắn trung áp là một khối mô-đun được cách điện hoàn toàn, kín hoàn toàn, trong đó bộ ngắt chân không và các kết nối dẫn điện, dao cách ly, dao nối đất, thanh cái chính, thanh cái nhánh và các thành phần mạch điện chính khác (riêng lẻ hoặc kết hợp) được bọc trong vật liệu cách điện rắn. Các bề mặt bên ngoài mà nhân viên có thể chạm vào được phủ một lớp bảo vệ dẫn điện hoặc bán dẫn và có thể nối đất trực tiếp và chắc chắn.

Các thông số kỹ thuật chính:

Những ưu điểm của sản phẩm:

1. Thân thiện với môi trường

RMU cách điện rắn loại bỏ hoàn toàn việc sử dụng khí SF₆. Họ sử dụng vật liệu rắn (nhựa epoxy, cao su silicon) làm môi trường cách nhiệt, không thải ra các chất độc hại hoặc khí nhà kính  đảm bảo thực sự không phát thải và không gây ô nhiễm.

2. An toàn và tin cậy

Lớp cách nhiệt rắn không bị rò rỉ. Điều này về cơ bản giúp loại bỏ nguy cơ mất an toàn do hỏng cách điện do rò rỉ khí từ các thiết bị chứa đầy SF₆ bị hỏng hoặc bịt kín kém, cải thiện đáng kể độ an toàn. Các pha được tách biệt nhau nên ngay cả lỗi bên trong cũng không gây ra đoản mạch pha này sang pha khác. Khóa liên động năm phòng ngừa về cơ và điện toàn diện giúp ngăn chặn hoạt động sai sót một cách hiệu quả.

3. Khả năng thích ứng môi trường mạnh mẽ

RMU cách điện rắn không bị ảnh hưởng bởi điều kiện khí hậu bên ngoài và hoạt động ổn định trong môi trường khắc nghiệt như

Môi trường cực lạnh, Khu vực có độ cao lớn và môi trường ẩm ướt, sương muối, bão cát và các môi trường khắc nghiệt khác.

4. Chi phí vận hành thấp và không cần bảo trì

Vì không có nguy cơ rò rỉ gas nên không cần phải nạp SF₆ hoặc kiểm tra áp suất gas định kỳ. Nhu cầu giám sát áp suất khí được loại bỏ, giảm đáng kể việc bảo trì, thậm chí đạt được khả năng vận hành thực sự không cần bảo trì.

5. Cấu trúc nhỏ gọn

Độ bền điện môi của vật liệu cách điện rắn gấp khoảng 3~5 lần so với khí SF₆, giúp giảm đáng kể khoảng cách cách điện cần thiết, nhờ đó giảm thể tích và diện tích chiếm chỗ của thiết bị, điều này có thể đáp ứng các yêu cầu thu nhỏ.

6. Khả năng tương thích thông minh

RMU cách điện rắn có thể dễ dàng tích hợp với các thiết bị đầu cuối phân phối thông minh. Bằng cách bổ sung các bộ đo lường và điều khiển thông minh (tuân thủ tiêu chuẩn IEC 61850) và mô-đun giao tiếp 5G/cáp quang, các thông số thời gian thực như trạng thái công tắc, dòng điện tải và nhiệt độ/độ ẩm bên trong có thể được tải lên.

Các thành phần cốt lõi và cấu trúc của thiết bị chính vòng cách điện rắn trung thế:

Thành phần cốt lõi

Bố trí kết cấu

Bộ phận chính vòng cách điện bằng khí so với bộ phận chính vòng cách điện rắn:

Đơn vị chức năng chính cho đơn vị chính vòng thân thiện với môi trường

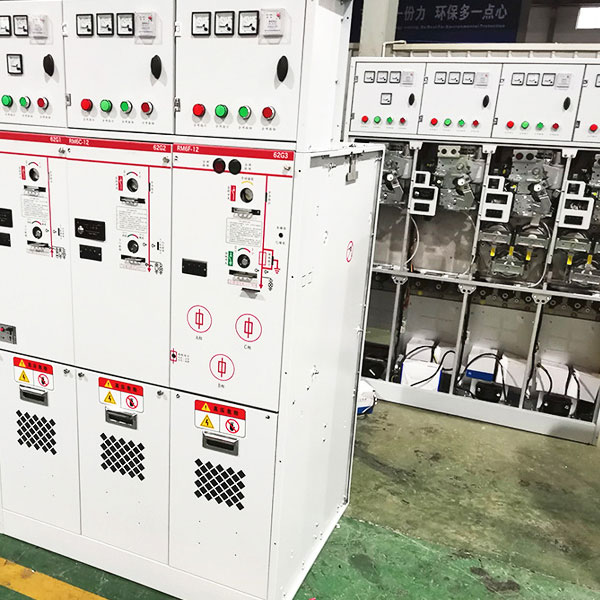

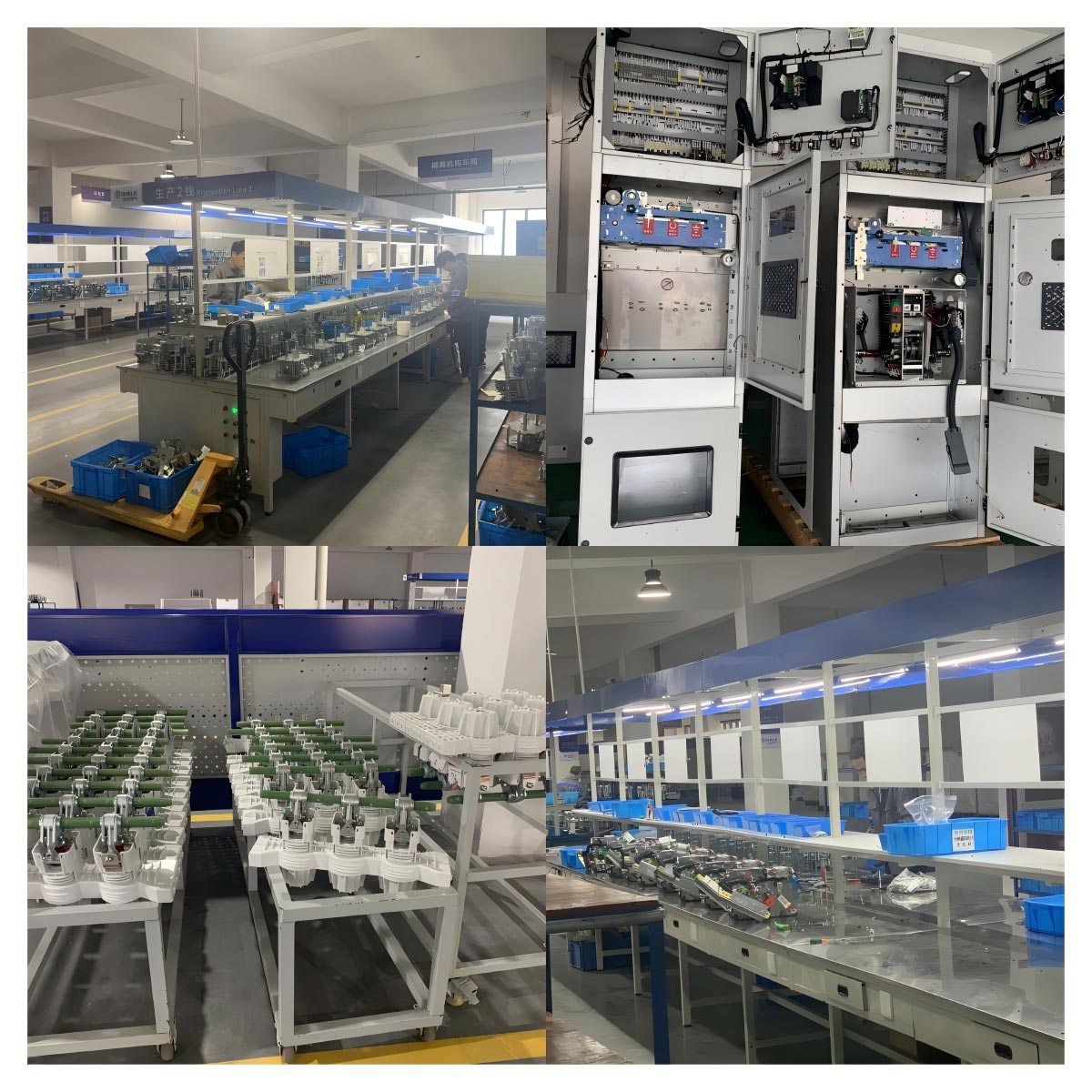

Hội thảo của chúng tôi

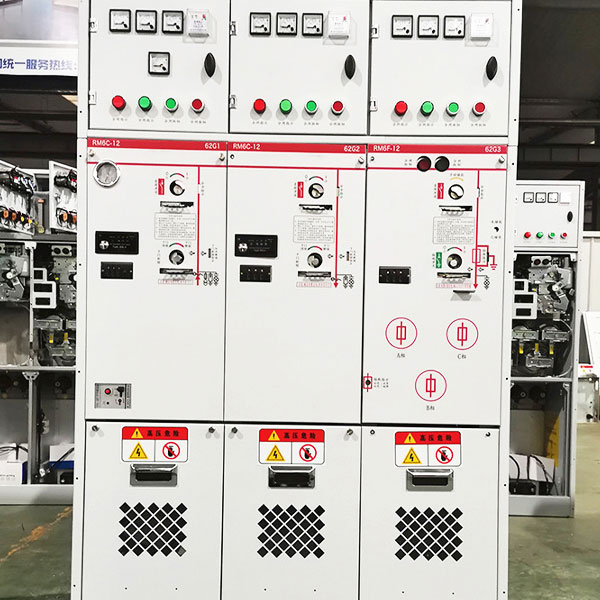

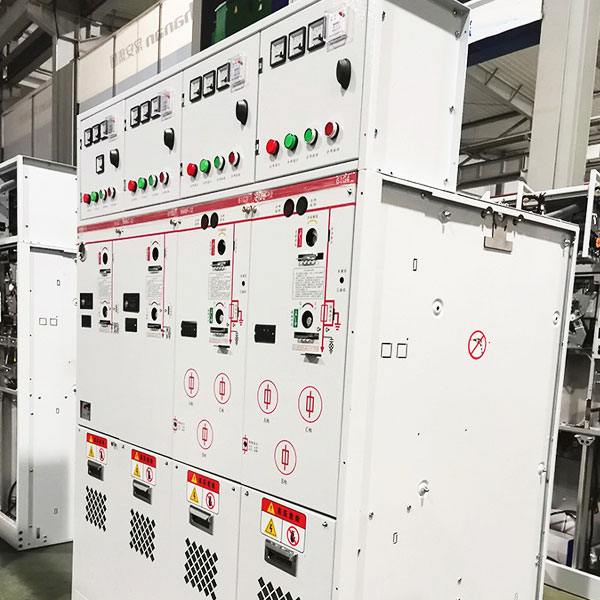

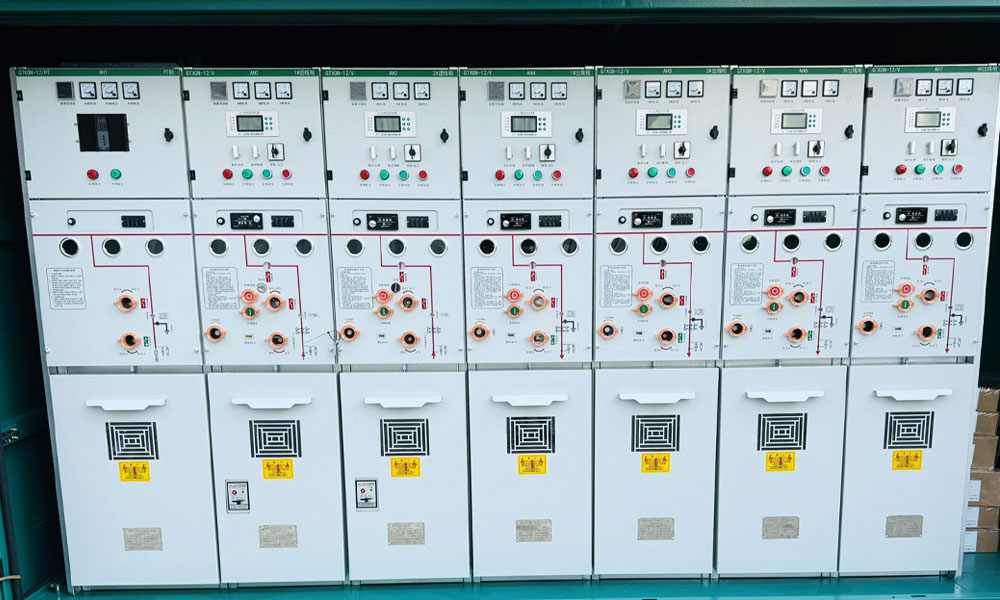

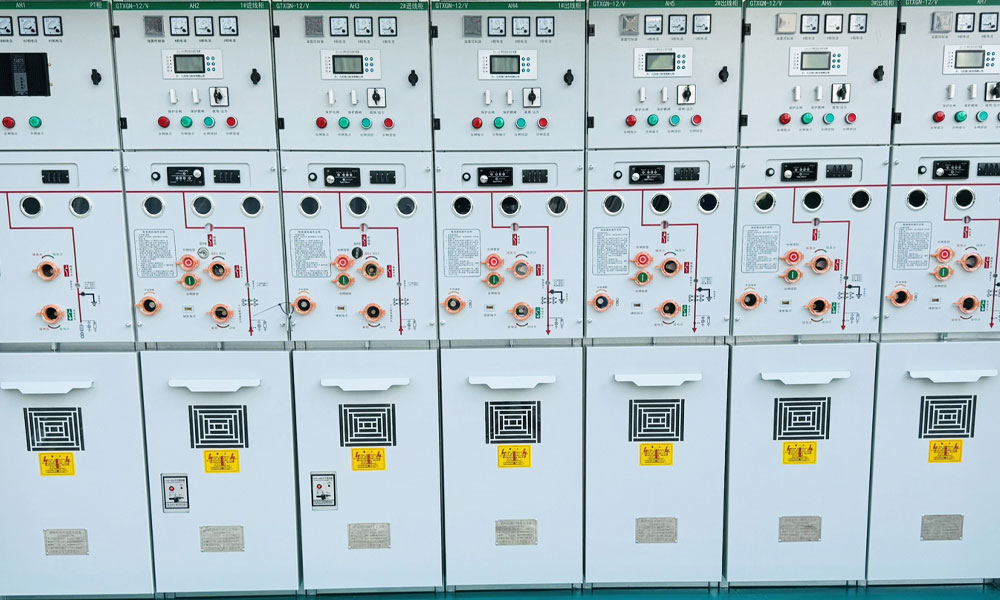

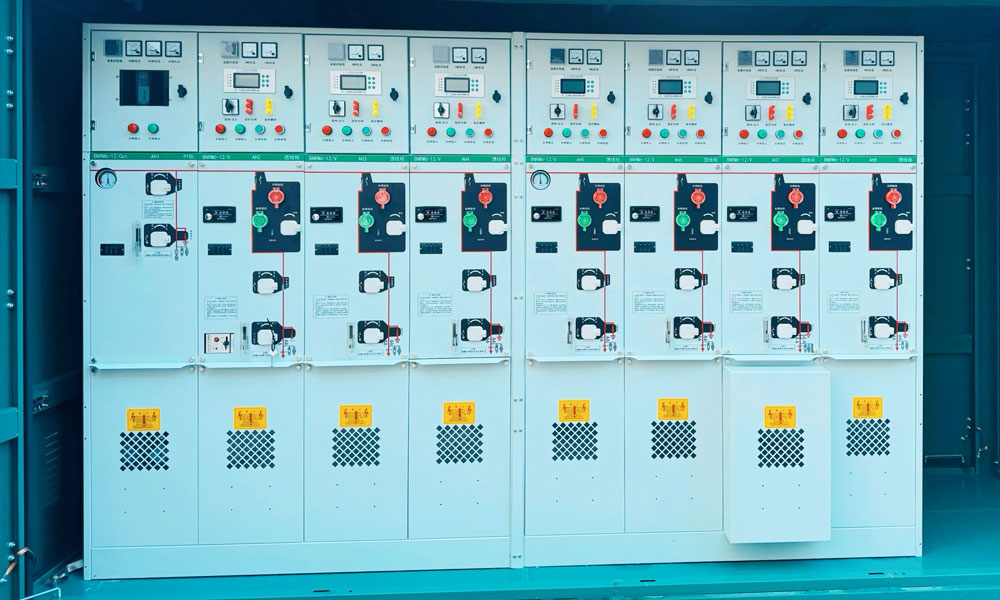

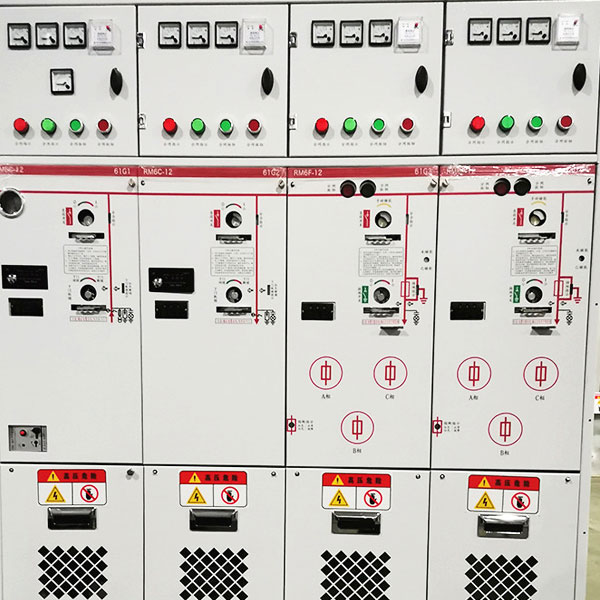

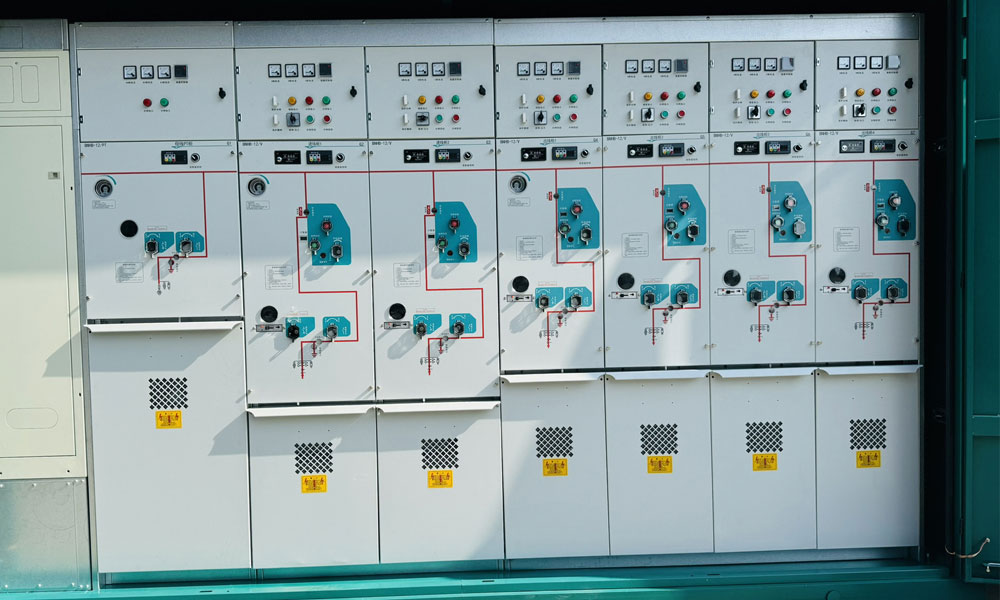

Sản phẩm cho thấy
