Cơ chế cách ly máy cắt trung thế 22KV

Thiết bị chính vòng (RMU) là thành phần quan trọng trong mạng phân phối điện trung thế hiện đại, đảm bảo cung cấp điện an toàn và liên tục. Trọng tâm của RMU là cơ chế vận hành, điều khiển các thiết bị chuyển mạch, đặc biệt đối với bộ cấp nguồn đầu vào—điểm chính để điện đi vào thiết bị.

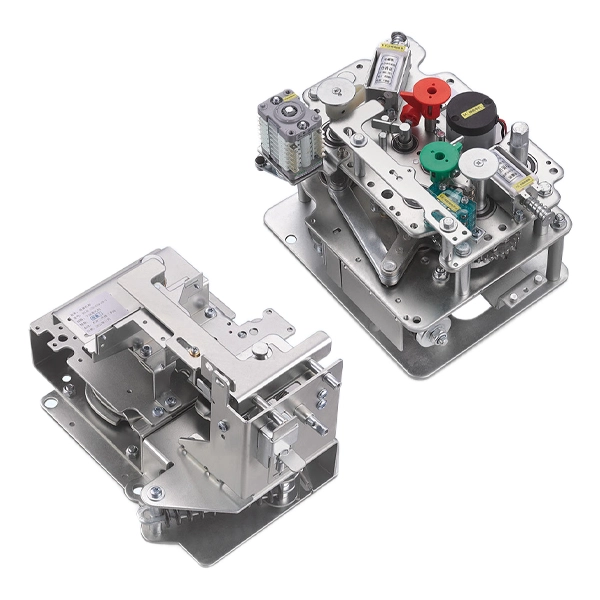

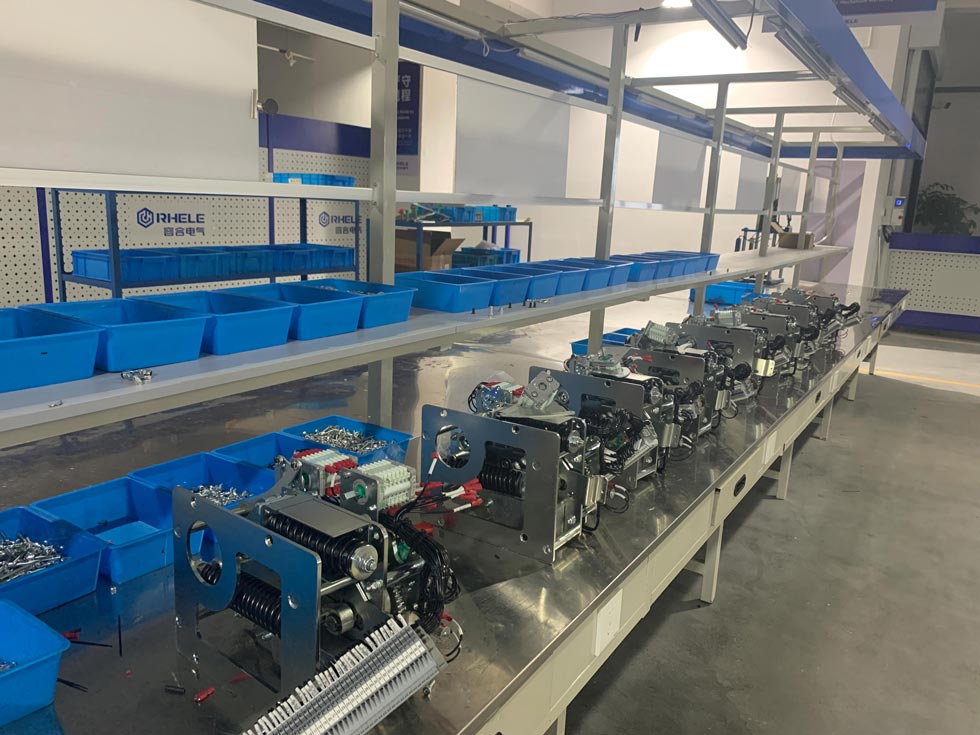

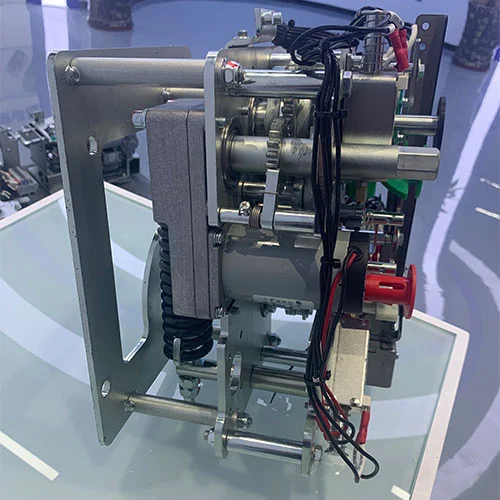

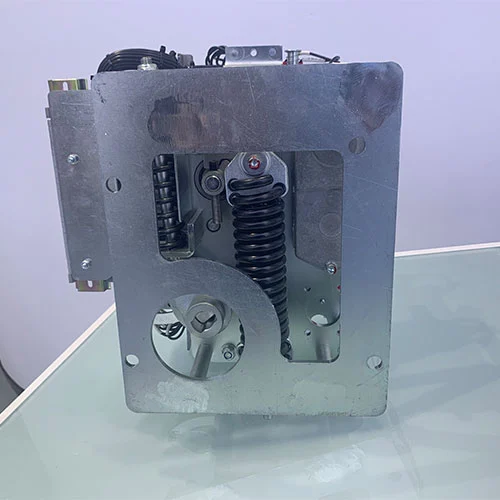

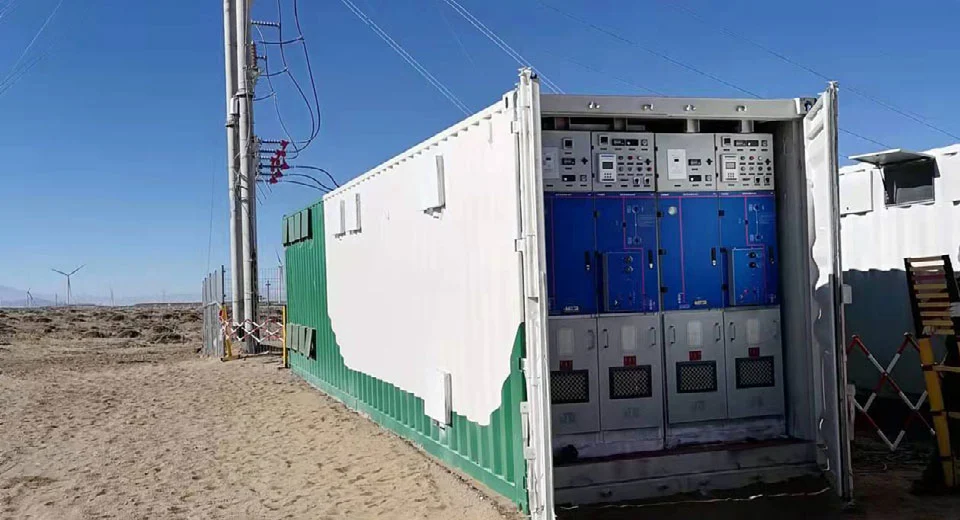

Cơ chế cách ly máy cắt trung thế 22KV của Cotenele được thiết kế cho độ chính xác, độ bền và an toàn cao. Nó hỗ trợ cả chế độ vận hành bằng tay và bằng điện, có khóa liên động tiên tiến để ngăn chặn hoạt động không an toàn và tích hợp hoàn hảo với Thiết bị đóng cắt cách điện bằng khí (GIS), Thiết bị đóng cắt thân thiện với môi trường và Thiết bị đóng cắt cách điện bằng không khí được sử dụng trong các dự án công nghiệp, đường sắt, đô thị và năng lượng tái tạo.

Người mẫu

Cơ chế ngắt mạch là gì?

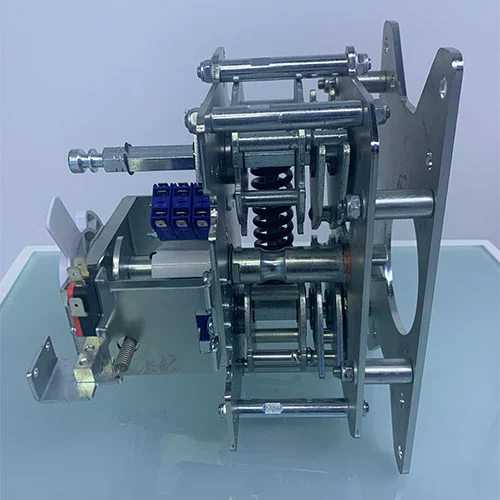

Cơ chế cách ly máy cắt trung thế 22KV là trung tâm khả năng chuyển mạch của RMU. Nó là một thiết bị năng lượng được lưu trữ trước được thiết kế để thực hiện nhiệm vụ nặng nề là tạo và cắt dòng điện trong cả điều kiện tải bình thường và điều kiện lỗi. Cơ chế được mô tả sử dụng hệ thống lò xo kép riêng biệt để vận hành:

Cơ chế đóng:Hành động đóng được hỗ trợ bởi một lò xo căng. Trong quá trình sạc, lò xo này sẽ bị giãn ra. Sau khi nhận được lệnh, lò xo sẽ ​​được thả ra ngoài điểm trung tâm của nó, nhanh chóng co lại để đẩy điểm tiếp xúc chuyển động tiếp xúc gần. Hành động 'siêu trung tâm' này đảm bảo tốc độ đóng cửa nhanh và ổn định, không bị ảnh hưởng bởi tốc độ vận hành của người vận hành.

Cơ chế mở:Ngược lại, hành động mở (hoặc ngắt) được hỗ trợ bởi lò xo nén. Khi cầu dao đóng, nó đồng thời nén và nhả lò xo, tích trữ năng lượng cần thiết để cắt mạch sau này. khi tín hiệu ngắt được gửi đi, lò xo sẽ ​​được nhả ra khiến các tiếp điểm tách ra ở tốc độ cao, từ đó dập tắt hồ quang một cách an toàn.

Thiết kế này vốn đã hỗ trợ các chức năng đóng lại—một tính năng quan trọng để quản lý lỗi nhất thời—và có tuổi thọ cơ học vượt trội, thường vượt quá 10.000 lần vận hành, điều này nhấn mạnh độ tin cậy của nó.

Cơ chế cách ly là gì?

Trong khi cầu dao ngắt dòng điện, cơ cấu cách ly (hoặc bộ ngắt kết nối) cung cấp một khe hở có thể nhìn thấy và xác minh được trong mạch để đảm bảo an toàn trong quá trình bảo trì. Trong thiết bị đóng cắt RMU, cơ cấu cách ly hoạt động cùng với cơ cấu ngắt mạch. Hai cơ chế hoạt động này được khóa liên động về mặt cơ học nhằm ngăn chặn các chuỗi hoạt động không an toàn. Nói chung, hệ thống khóa liên động đảm bảo bộ cách ly không thể mở được khi có tải hoặc bộ ngắt mạch không thể đóng trừ khi bộ cách ly ở đúng vị trí. Khi kết hợp, tổ hợp này đảm bảo an toàn vận hành, tách biệt mạch điện khỏi nguồn để bảo vệ nhân viên làm việc ở hạ nguồn.

Các tính năng của sản phẩm của chúng tôi là gì?

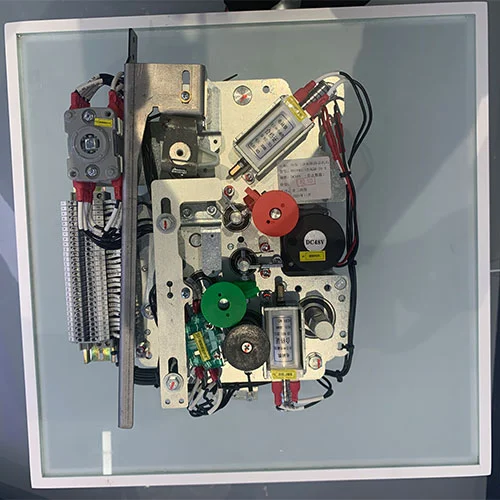

Đặc điểm đáng chú ý của cơ chế hoạt động này là thiết kế nút chia đôi. Trong nhiều môi trường công nghiệp, bụi và hoạt động bất ngờ là mối quan tâm hàng đầu. Để giảm thiểu điều này, giao diện điều khiển được tách ra:

Các nút bấm cơ học thực tế được đặt trên chính vỏ cơ chế.

Nút vận hành mở rộng được lắp đặt trên bảng điều khiển bên ngoài của vỏ RMU và được trang bị nắp chống bụi và chống hoạt động sai. Trong trường hợp này, Người vận hành có thể tương tác với thiết bị từ bên ngoài mà không để các bộ phận nhạy cảm bên trong tiếp xúc với các chất ô nhiễm, trong khi nắp bảo vệ ngăn chặn sự tiếp xúc vô tình và kích hoạt hoạt động của thiết bị.

Hướng dẫn vận hành

Cơ chế cách ly máy cắt trung thế 22KV hỗ trợ vận hành bằng tay và bằng điện nên linh hoạt trong lắp đặt, thử nghiệm và bảo trì thông thường.

A. Sạc (Lưu trữ năng lượng)

Sạc thủ công:Lắp tay cầm vận hành cụ thể vào ổ cắm sạc nằm ở phần dưới bên phải của cơ cấu. Khi người vận hành xoay tay cầm theo chiều kim đồng hồ cho đến khi nghe thấy tiếng "tách". Điều này cho biết lò xo đóng đã được sạc đầy và chỉ báo cơ học xác nhận trạng thái năng lượng được lưu trữ.

Sạc điện:Khi nguồn điện phụ được cấp cho thiết bị, động cơ bên trong sẽ tự động kích hoạt. Nó điều khiển cơ chế sạc lò xo. Sau khi sạc xong, một microswitch sẽ cắt nguồn cung cấp động cơ, giữ năng lượng sẵn sàng cho lệnh đóng. Điều quan trọng là phải xác minh xem hệ thống dây điện thứ cấp có chính xác hay không trước khi dựa vào hoạt động điện.

B. Thao tác kết thúc

Đóng thủ công:Người vận hành nhấn nút màu xanh lá cây, Hành động này sẽ ngay lập tức nhả lò xo đóng đã tích điện, khiến cầu dao đóng mạch chính.

Đóng điện:khi cuộn dây điện từ đóng là điện từ. Pít tông điện từ sẽ di chuyển, nhả chốt lò xo một cách cơ học. khi năng lượng dự trữ được giải phóng thì đóng cầu dao lại. Sau khi đóng, cơ cấu sẽ tự động nén lại lò xo mở (lưu trữ năng lượng cho chuyến đi tiếp theo) và kích hoạt các khóa liên động để ngăn lệnh đóng lần thứ hai trong khi máy cắt đã đóng.

C. Hoạt động mở

Mở thủ công:Nhấn nút màu đỏ. Điều này làm nhả lò xo mở đã bị nén trước đó, khiến cầu dao bị ngắt và làm gián đoạn dòng điện.

Mở điện:Cấp điện cho cuộn dây shunt (mở). Lực từ sẽ nhả chốt lò xo đang mở, cho phép lò xo nở ra và buộc các tiếp điểm tách ra ngay lập tức.

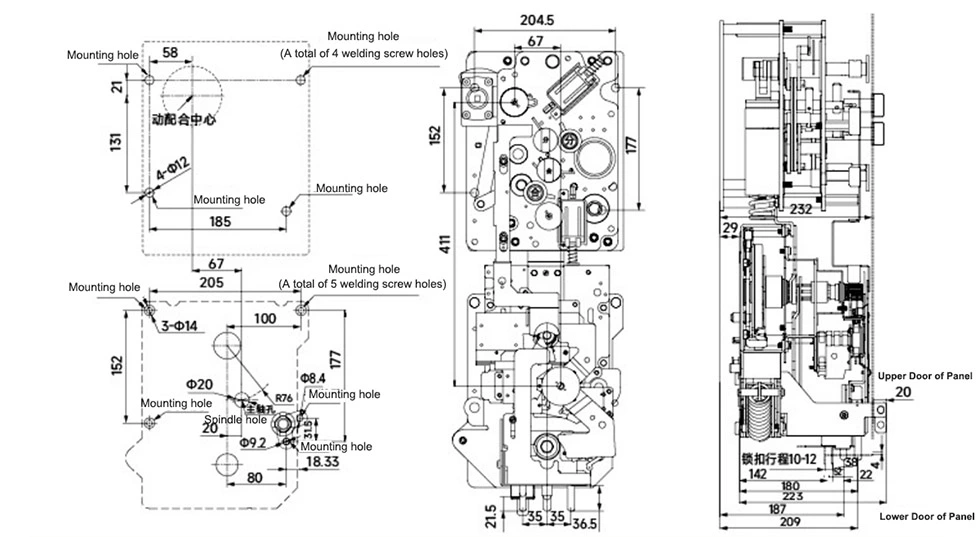

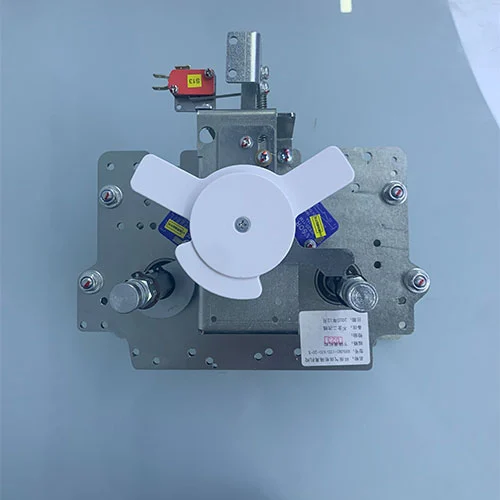

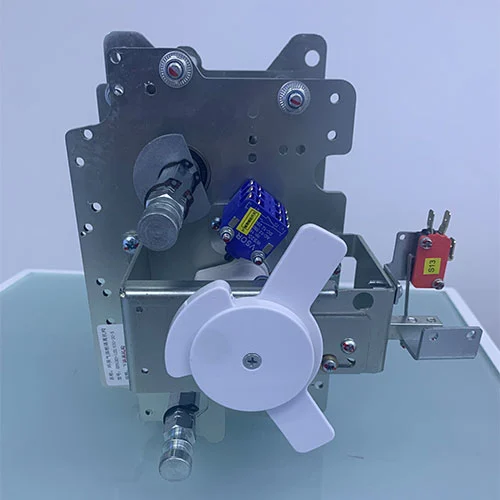

Ngoại hình và kích thước
