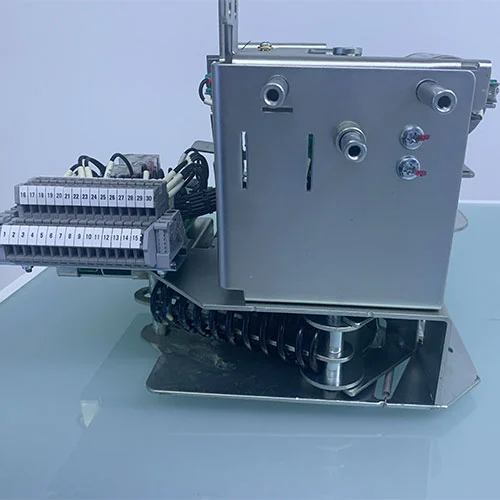

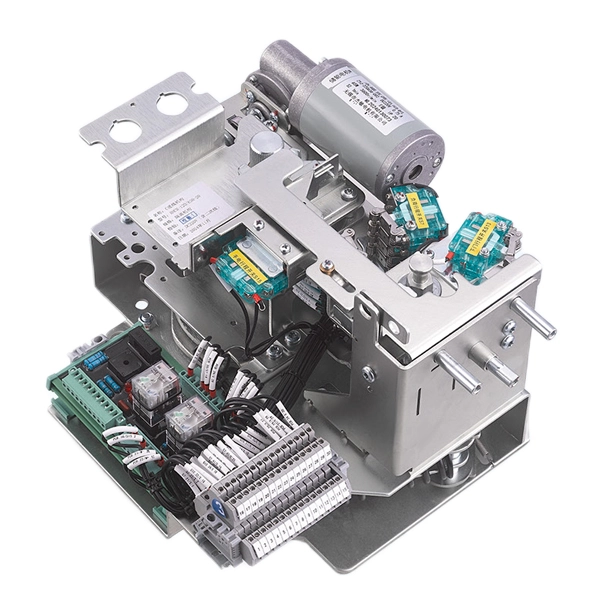

Cơ khí điện 11KV cho thiết bị đóng cắt trung thế

Cotenele là nhà sản xuất lớn sản xuất các thiết bị mạch vòng và các bộ phận lõi bên trong của chúng. Thiết bị mạch vòng (RMU) là sự đảm bảo quan trọng cho việc cung cấp điện an toàn và đáng tin cậy trong mạng lưới phân phối điện hiện đại. Nó là một cụm thiết bị đóng cắt nhỏ gọn, có vỏ bọc bằng kim loại thường được sử dụng trong các trạm biến áp phân phối thứ cấp để phân phối điện cho các máy biến áp, các tòa nhà lớn và các cơ sở công nghiệp.

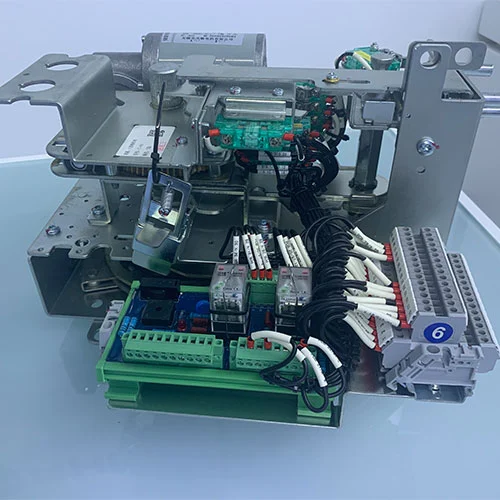

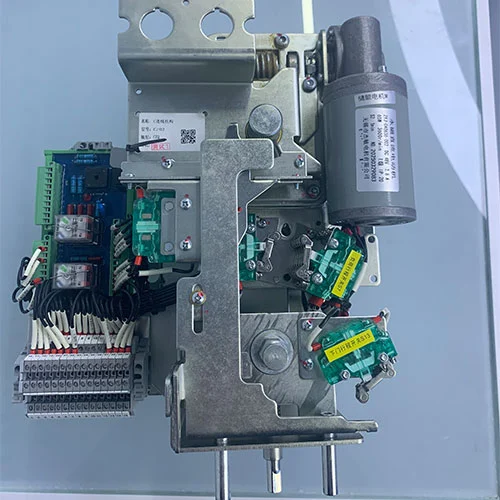

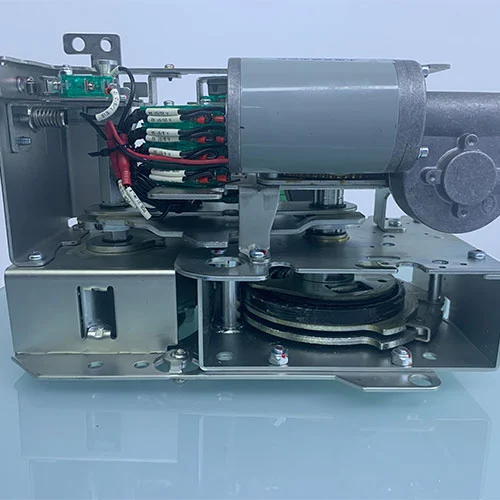

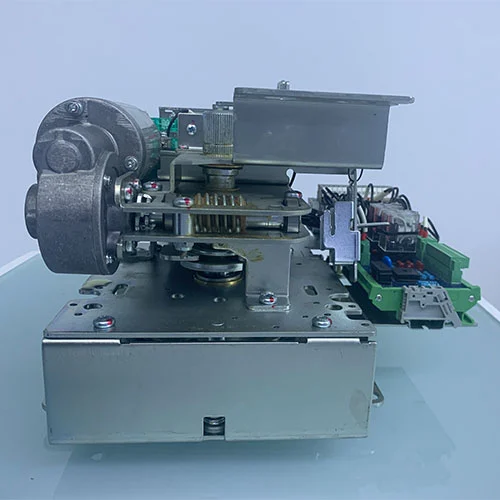

Cơ cấu điện 11KV cho thiết bị đóng cắt trung thế là thành phần cốt lõi của RMU, đóng vai trò là "trung tâm điều khiển" cho các thiết bị chuyển mạch điện như cầu dao chân không, cầu dao cách ly, cầu dao cắt tải. Trong số các bộ phận thành phần khác nhau trong RMU, cơ chế đầu vào được cho là quan trọng nhất vì nó đóng vai trò là cửa ngõ để năng lượng điện đi vào hệ thống.

Người mẫu

Định nghĩa cơ chế vận hành đến?

Cơ cấu đầu vào là thành phần điều khiển quan trọng đối với Thiết bị đầu vào của Thiết bị chính vòng, nơi nguồn điện cao áp từ lưới điện bên ngoài hoặc trạm biến áp thượng nguồn đi vào RMU. Nó vận hành công tắc chính để kết nối, cách ly hoặc nối đất an toàn cho mạch đến.

Tùy thuộc vào yêu cầu của hệ thống, cơ chế đến điều khiển một trong hai loại công tắc:

Công tắc ngắt tải (Cơ chế "C")

Được thiết kế để hoạt động thường xuyên trong điều kiện tải bình thường.

Hoạt động ba vị trí:BẬT / TẮT / TRÁI ĐẤT.

Cung cấp sự cách ly có thể nhìn thấy và nối đất an toàn để bảo trì.

Bộ ngắt mạch chân không (Cơ chế "V")

Các ứng dụng dung lượng cao có khả năng bảo vệ lỗi.

Ngắt dòng điện ngắn mạch để ngăn ngừa hư hỏng RMU và thiết bị hạ lưu.

Thực hiện tất cả các chức năng của công tắc ngắt tải với độ an toàn được nâng cao.

Tất cả các cơ chế đến bao gồm:

Vận hành bằng tay hoặc vận hành bằng động cơ bằng lò xo.

Xóa các chỉ báo vị trí (BẬT, TẮT, TRÁI ĐẤT).

Khóa liên động điện được tích hợp với hệ thống bảo vệ RMU.

Hướng dẫn vận hành – Cơ cấu điện 11KV cho thiết bị đóng cắt trung thế

1. Thao tác kết thúc

Đóng thủ công:

Lắp tay cầm vận hành được chỉ định vào trục truyền động trên cùng.

Xoay theo chiều kim đồng hồ ~ 90° để nén lò xo đến điểm khóa của nó.

Lò xo nhả ra, làm cho mạch chính của công tắc tải đóng lại.

Đóng điện:

Cấp nguồn cho cơ chế và gửi tín hiệu đóng.

Bộ điều khiển kiểm tra trạng thái công tắc tải và khóa liên động.

Nếu các điều kiện được đáp ứng, động cơ cơ cấu sẽ hoàn thành việc đóng.

Lưu ý: Hoạt động nối đất bị khóa cơ học trong quá trình đóng mạch chính.

2. Hoạt động mở

Mở thủ công:

Lắp tay cầm vận hành vào trục truyền động trên cùng.

Xoay ngược chiều kim đồng hồ ~90° để nén lò xo đến điểm chốt của nó.

Lò xo giải phóng năng lượng để mở mạch chính của công tắc tải.

Mở điện:

Gửi tín hiệu mở tới bộ điều khiển.

Bộ điều khiển xác minh trạng thái công tắc và khóa liên động.

Động cơ cơ khí hoàn thành thao tác mở.

Lưu ý: Ở vị trí mở, cho phép thực hiện các thao tác đóng và nối đất.

3. Thao tác nối đất (Nối đất)

Đóng dao nối đất:

Lắp tay cầm vào trục truyền động nối đất phía dưới.

Xoay theo chiều kim đồng hồ ~90°; lò xo nén và nhả ra để đóng dao nối đất.

Khóa liên động được kích hoạt, ngăn chặn việc đóng mạch chính.

Mở dao nối đất:

Lắp tay cầm vào cùng trục dưới.

Xoay ngược chiều kim đồng hồ ~90°; lò xo nhả ra để mở công tắc nối đất.

Mở khóa liên động, cho phép công tắc tải hoạt động bình thường.

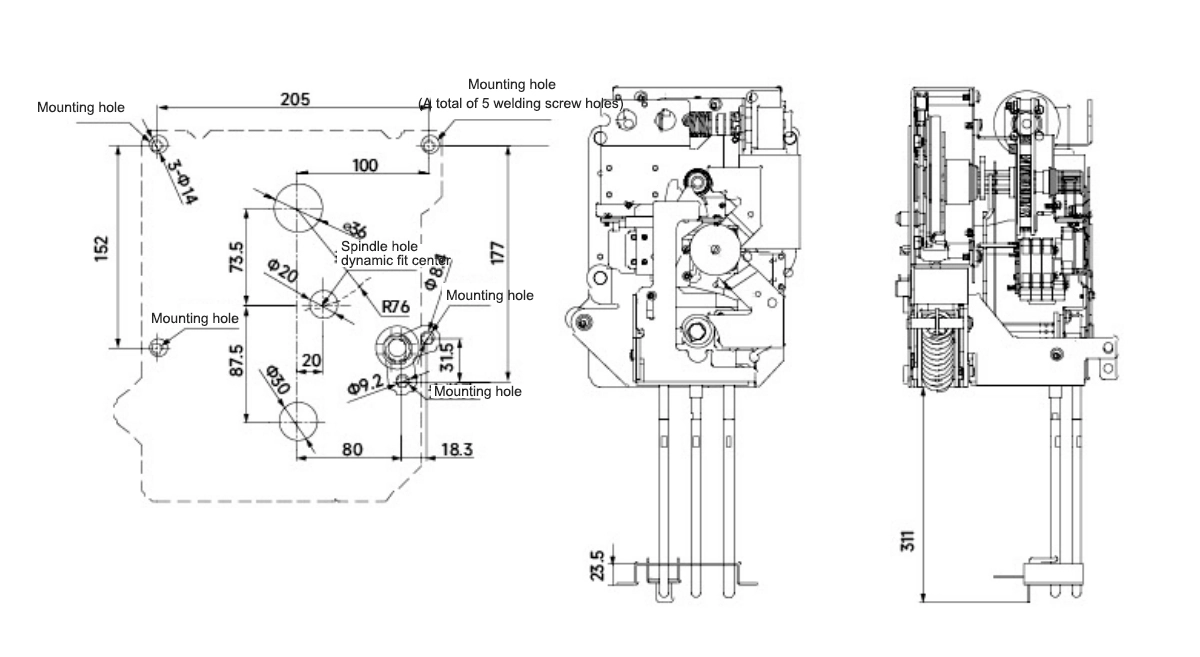

Ngoại hình và kích thước

Tại sao chọn chúng tôi?

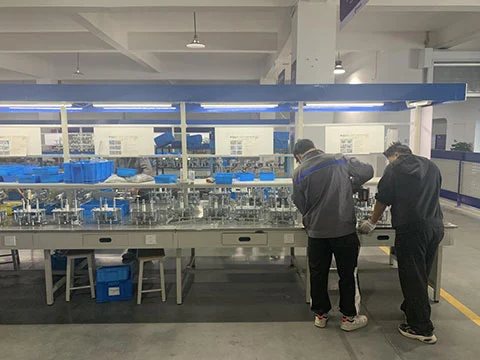

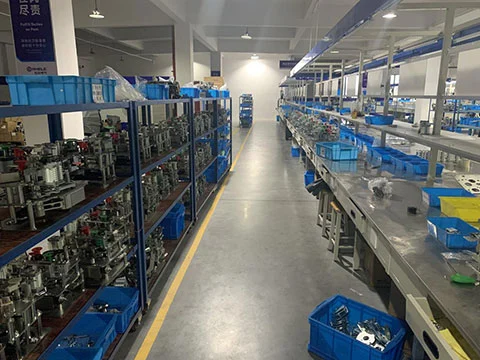

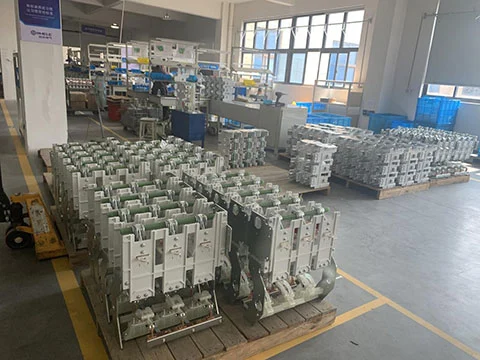

Nhà máy cung cấp trực tiếp:Cotenele tọa lạc tại Nhạc Thanh, tỉnh Chiết Giang, với nhà máy cốt lõi rộng 30.000 mét vuông.

Chứng nhận:ISO9001, ISO14001, ISO45001.

Sức mạnh kỹ thuật:Kinh nghiệm R&D sâu rộng về tủ gas, cầu dao chân không và cơ chế vận hành dòng RHSV thân thiện với môi trường, với nhiều bằng sáng chế và báo cáo thử nghiệm cấp quốc gia.

Trường hợp khách hàng:Các dự án quy mô lớn như China Resources Power, Trang trại gió Banyunxian, Mỏ vàng Aini Tajikistan và Đường sắt Tứ Xuyên-Tây Tạng chứng minh độ tin cậy và khả năng ứng dụng quốc tế của các sản phẩm của chúng tôi.

Ưu điểm mua sắm:Hỗ trợ tùy chỉnh số lượng lớn, giao hàng nhanh chóng và các ứng dụng kỹ thuật dự án trong nước và quốc tế.
