Cơ chế vận hành 11KV cho thiết bị chính vòng trung thế

Nhìn chung có hai phương pháp cách nhiệt cho các thiết bị chính dạng vòng, một là các thiết bị chính dạng vòng cách điện bằng khí và phương pháp còn lại là các thiết bị chính dạng vòng thân thiện với môi trường.

Thiết bị chính vòng cách điện bằng khí chủ yếu sử dụng khí SF6 làm môi trường cách nhiệt, trong khi RMU thân thiện với môi trường thường sử dụng các loại khí chân không hoặc thân thiện với môi trường như không khí khô hoặc khí hỗn hợp thân thiện với môi trường, cũng như các vật liệu rắn như nhựa epoxy và cao su silicon làm môi trường cách nhiệt. Cơ chế vận hành 11KV cho Thiết bị chính vòng trung thế là thành phần cốt lõi điều khiển thiết bị chuyển mạch thực hiện thao tác đóng và mở trong các thiết bị chính vòng này.

Độ tin cậy, tính dễ vận hành và mức độ tự động hóa của nó ảnh hưởng trực tiếp đến hiệu suất của thiết bị. Đặc biệt trong bộ kết hợp công tắc tải-cầu chì (bộ F) chịu trách nhiệm bảo vệ máy biến áp, cơ chế vận hành của nó—thường được gọi là "Cơ chế F" —không chỉ thực hiện các thao tác chuyển mạch thông thường mà còn đảm nhận nhiệm vụ quan trọng là phối hợp với cầu chì để hoàn thành việc bảo vệ sự cố.

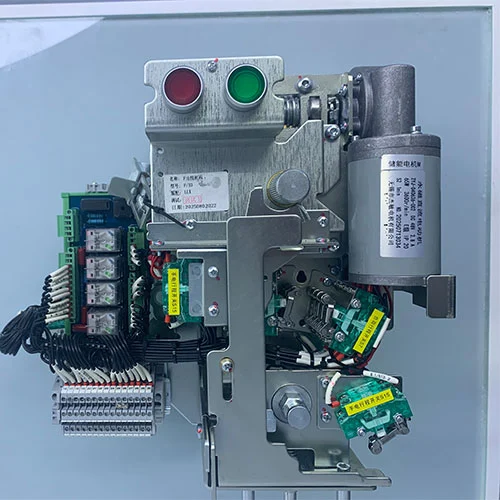

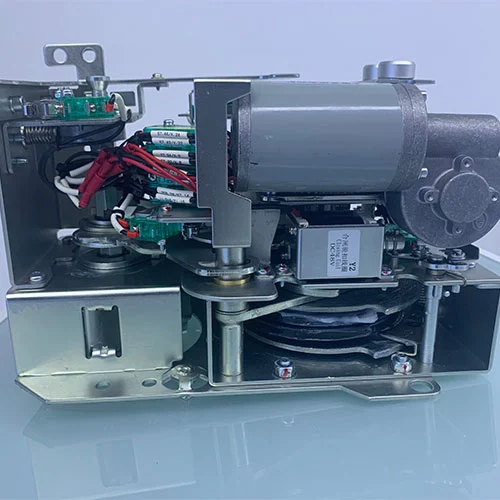

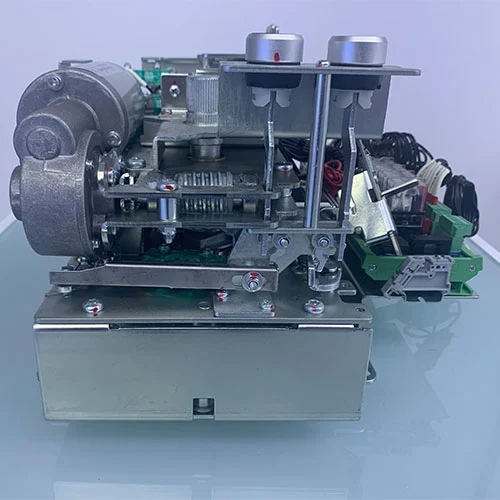

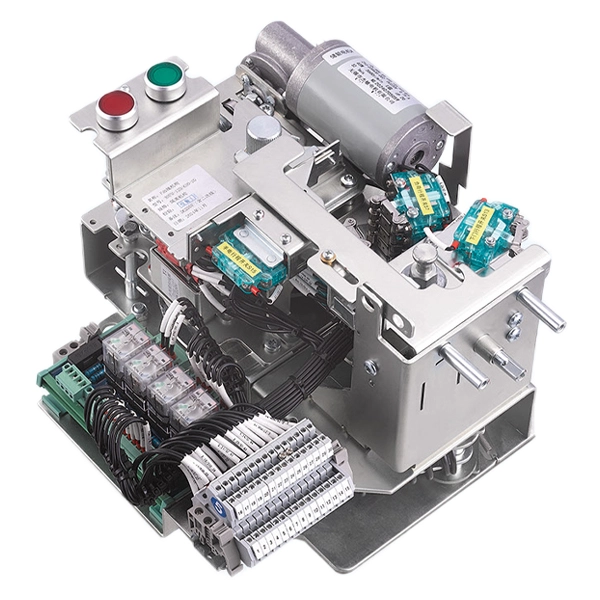

Người mẫu

Cơ chế gửi đi (Cơ chế F) là gì?

Cơ chế F là thành phần cốt lõi dành riêng cho việc điều khiển sự kết hợp giữa công tắc ngắt tải và cầu chì trong thiết bị đi ra. Chức năng chính của cơ cấu đi ra là thực hiện các thao tác mở và đóng của công tắc ngắt tải, điều này có thể đảm bảo sự phối hợp và khóa liên động đáng tin cậy với cầu chì, từ đó đạt được ngắt mạch an toàn trong cả điều kiện chuyển mạch và lỗi thông thường. Tích hợp các thành phần như giao diện tay cầm vận hành, lò xo lưu trữ năng lượng, liên kết truyền động, công tắc phụ, khóa liên động và mô-đun vận hành điện, cơ chế F đóng vai trò vừa là "cơ bắp" điều khiển thiết bị chuyển mạch vừa là "bộ não" thực thi trình tự thích hợp và logic an toàn, đảm bảo hoạt động đáng tin cậy và bảo vệ cho bộ cấp nguồn đi.

Chức năng của cơ chế vận hành này là gì?

Cơ chế vận hành 11KV cho thiết bị chính vòng tròn MV được sử dụng chủ yếu để điều khiển công tắc tải và bộ kết hợp cầu chì (bộ F) nhằm đảm bảo hệ thống vận hành an toàn và đáng tin cậy. Các chức năng chính của nó bao gồm ba khía cạnh sau:

1. Kiểm soát và vận hành:Cung cấp các chế độ vận hành bằng tay hoặc bằng điện, cho phép "vận hành ba chiều" của công tắc tải (mở, đóng và nối đất).

Người vận hành có thể điều khiển an toàn các công tắc mạch điện áp cao bên trong thông qua tay cầm vận hành hoặc các nút trên bảng điều khiển, cho phép chuyển mạch và bảo trì đường dây hàng ngày.

2. Phối hợp bảo vệ:Đây là chức năng cốt lõi và độc đáo nhất của cơ cấu F: Khi xảy ra sự cố ngắn mạch ở máy biến áp hoặc đường dây hạ lưu, cầu chì sẽ nổ và cơ cấu kích hoạt của nó sẽ kích hoạt cơ cấu F, buộc công tắc tải ngắt ngay lập tức.

Mục đích chính:

1. Ngắt dòng điện sự cố:Cầu chì và cơ cấu F phối hợp với nhau để nhanh chóng cách ly dòng điện ngắn mạch.

2. Ngăn chặn hoạt động một pha:Công tắc tải đồng thời ngắt kết nối nguồn điện ba pha, ngăn máy biến áp hoạt động một pha hoặc hai pha khi một số cầu chì bị đứt, do đó bảo vệ an toàn cho thiết bị.

3. Ngắt kết nối trực quan:Sau khi công tắc tải ngắt, sự ngắt kết nối trực quan được hình thành, tạo điều kiện thuận lợi cho việc xác định vị trí lỗi và vận hành bảo trì.

3. Khóa liên động và an toàn:Cơ chế F tích hợp thiết bị khóa liên động năm phòng ngừa, sử dụng logic cơ học chính xác để ngăn chặn hoạt động sai:

Khi công tắc tải đóng, nó sẽ ngăn công tắc nối đất đóng.

Khi công tắc nối đất đóng, nó sẽ ngăn công tắc tải đóng.

Trong một số thiết kế, cửa tủ chỉ có thể mở được sau khi ngắt kết nối công tắc tải.

Điều này đảm bảo an toàn cho người vận hành và thiết bị, đóng vai trò là tuyến phòng thủ cuối cùng cho hệ thống phân phối điện cao thế.

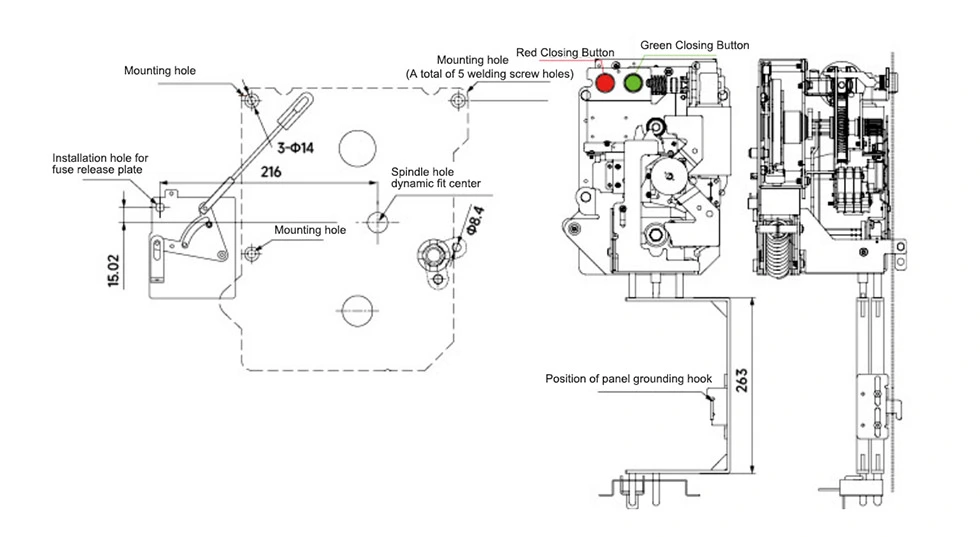

Ngoại hình và kích thước

Câu hỏi thường gặp

Câu hỏi 1: Cơ chế vận hành 11KV cho Thiết bị chính Vành đai MV có hỗ trợ mua số lượng lớn không?

A1: Có, chúng tôi cung cấp trực tiếp từ nhà máy của chúng tôi và có thể cung cấp các giải pháp tùy chỉnh OEM và mua số lượng lớn.

Câu 2: Sản phẩm có đáp ứng tiêu chuẩn chuyển đổi điện áp cao không?

Trả lời 2: Có, loạt sản phẩm này đáp ứng các yêu cầu của các tiêu chuẩn và thông số kỹ thuật liên quan như GB16926-2009 "Thiết bị kết hợp cầu chì công tắc tải AC điện áp cao".

Câu 3: Có hỗ trợ kỹ thuật và hướng dẫn cài đặt không?

Trả lời 3: Chúng tôi cung cấp hướng dẫn kỹ thuật, hỗ trợ lắp đặt và vận hành tại chỗ để đảm bảo khách hàng sử dụng suôn sẻ.

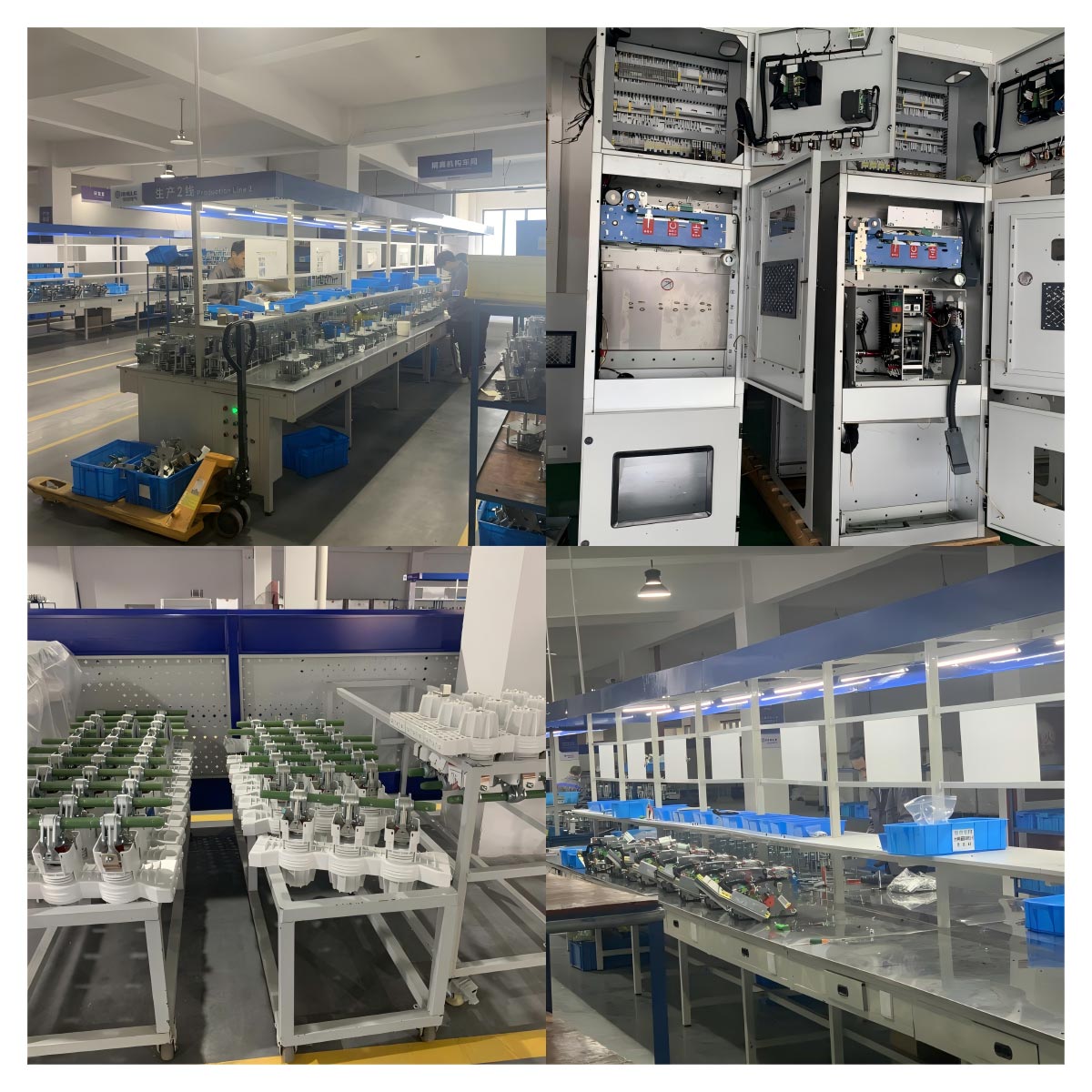

Tại sao chọn Cotenele?

1. Nhà sản xuất Trung Quốc, nhà máy cung cấp trực tiếp, lợi thế đáng kể về giá

2. Các thành phần cốt lõi được phát triển độc lập, nhiều bằng sáng chế và thử nghiệm điển hình

3. Độ tin cậy, an toàn cao và chi phí bảo trì thấp

4. Áp dụng thành công tại các dự án điện quy mô lớn trong nước và quốc tế

5. Dịch vụ hậu mãi toàn diện, cung cấp hỗ trợ kỹ thuật và đào tạo

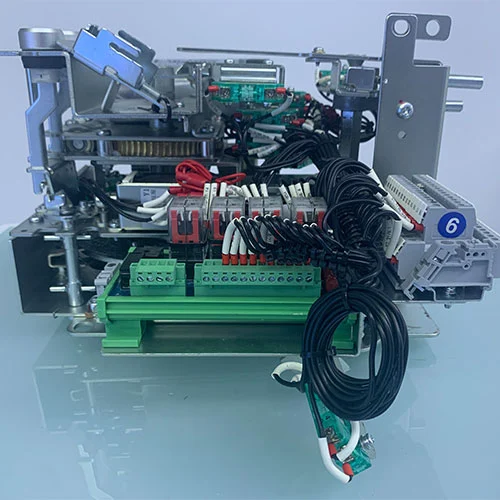

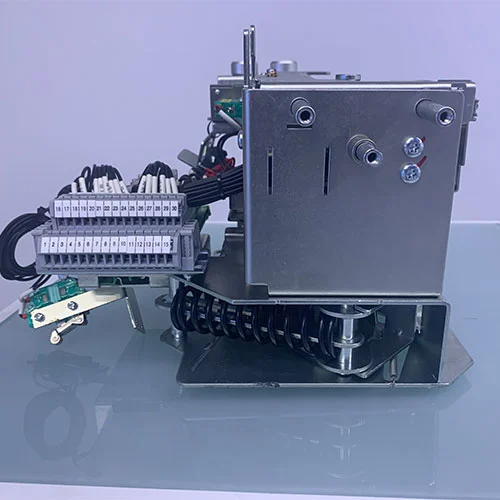

Sản phẩm Hiển Thị
