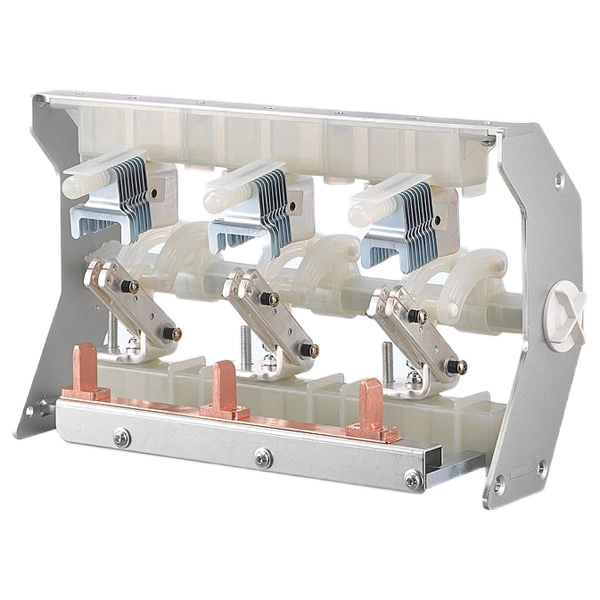

Công tắc ngắt tải 11KV cho thiết bị chính vòng trung thế

Công tắc ngắt tải 11kV cho thiết bị chính vòng trung thế là thành phần cốt lõi được thiết kế để kiểm soát an toàn dòng năng lượng điện. Nằm giữa cầu dao cách ly và cầu dao, nó lý tưởng cho mạng vòng cắt tải Loại C và có thể được sử dụng với cầu chì trung áp trong mạng vòng Loại F để đảm bảo hoạt động và bảo vệ đáng tin cậy.

Bộ chuyển mạch này hỗ trợ các hệ thống từ 6kV đến 40,5kV và phù hợp với mạng lưới phân phối công nghiệp, đô thị, năng lượng tái tạo và thương mại.

Mô hình và ý nghĩa

Ứng dụng sản phẩm

Công tắc ngắt tải 11KV cho thiết bị chính vòng trung thế là thành phần cốt lõi trong các thiết bị chính vòng. Các khối như HXGN15-12, HXGN15-40.5 được triển khai rộng rãi trong các hệ thống phân phối điện thứ cấp. Các ứng dụng chính của thiết bị chính dạng vòng bao gồm:

Bảo vệ máy biến áp:Chuyển mạch và bảo vệ máy biến áp phân phối (thường lên tới 1250/1600 kVA) một cách gọn nhẹ, tiết kiệm.

Chuyển mạch vòng cáp:Tạo và quản lý kết nối mạng vòng tròn cách ly các đoạn cáp để bảo trì mà không làm gián đoạn nguồn điện cho toàn bộ vòng lặp.

Trung tâm điện công nghiệp và thương mại:Đóng vai trò là điểm chuyển mạch và bảo vệ chính cho các lối vào nguồn điện trong các nhà máy, khu chung cư và tòa nhà thương mại.

Đặc tính sản phẩm

Công tắc ngắt tải được xác định bởi một tập hợp các đặc tính chức năng và thiết kế riêng biệt:

Tải xử lý hiện tại

Sở hữu một hệ thống dập hồ quang chuyên dụng (có thể là không khí, khí, chân không hoặc dựa trên SF6) cho phép đóng và mở an toàn các dòng tải thông thường và dòng quá tải quy định.

Thiếu khả năng cắt ngắn mạch

Được thiết kế vốn không để làm gián đoạn dòng điện ngắn mạch. Chức năng quan trọng này đạt được nhờ cầu chì liên quan.

Sự cách ly có thể nhìn thấy được

Cấu trúc của công tắc ngắt tải có khe cách ly rõ ràng và rõ ràng khi ở vị trí mở, điều này có thể đảm bảo an toàn cho nhân viên bảo trì làm việc ở mạch hạ lưu.

Phương tiện làm nguội hồ quang đa dạng

Để đáp ứng các yêu cầu về hiệu suất và yêu cầu về môi trường khác nhau, công tắc ngắt tải có thể cung cấp nhiều công nghệ khác nhau như loại khí hoặc loại phun Sử dụng khí nén để dập tắt hồ quang và loại chân không sử dụng bộ ngắt chân không để dập hồ quang vượt trội trong buồng kín.

Loại khí SF6

Sử dụng khí lưu huỳnh hexafluoride để có đặc tính cách nhiệt và dập tắt hồ quang tuyệt vời.

Thiết kế nhỏ gọn và tích hợp:Cấu trúc của nó cho phép chiếm diện tích nhỏ, đặc biệt khi kết hợp với cầu chì thành một bộ phận chức năng duy nhất trong vỏ bọc RMU.

Ưu điểm sản phẩm

Trong các thiết bị chính vòng trung thế (RMS), công tắc ngắt tải thường được sử dụng kết hợp với cầu chì. Trong ứng dụng điển hình này, Công tắc ngắt tải 11kV cho thiết bị chính vòng trung thế mang lại những lợi thế đáng kể so với việc sử dụng cầu dao:

Hiệu quả kinh tế đáng kể

Sự kết hợp "công tắc tải + cầu chì" là một giải pháp có hiệu quả cao về mặt chi phí để bảo vệ máy biến áp phân phối tiêu chuẩn, chi phí sản xuất và lắp đặt của chúng thấp hơn đáng kể so với chi phí của RMU dựa trên cầu dao và chúng có thể tiết kiệm đáng kể ngân sách dự án mà không ảnh hưởng đến chức năng cơ bản.

Đặc tính bảo vệ vượt trội

Tốc độ can thiệp là rất quan trọng để ngăn ngừa sự cố xảy ra lỗi máy biến áp bên trong, chẳng hạn như vỡ bể. Cầu chì trung thế có thể khắc phục lỗi trong vòng 10 mili giây đầu tiên, thường nhanh hơn thời gian vận hành của cầu dao (thường là khoảng 60 mili giây). Tốc độ đáp ứng này tăng cường khả năng bảo vệ cho máy biến áp. Hơn nữa, sự kết hợp giữa công tắc ngắt tải và cầu chì này giúp đơn giản hóa việc phối hợp trong mạng vòng và việc phối hợp từ các máy cắt có thể khó đạt được.

Thông số kỹ thuật

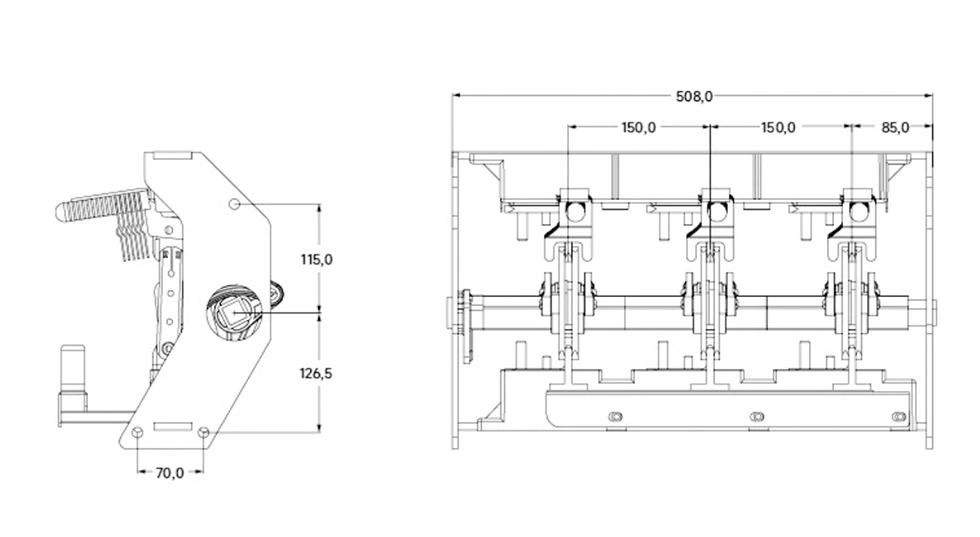

Ngoại hình và kích thước

Cam kết dịch vụ sau bán hàng của chúng tôi

1. Hỗ trợ kỹ thuật & đào tạo miễn phí

Chúng tôi cung cấp hướng dẫn video trực tuyến từ xa và đào tạo miễn phí cho nhân viên kỹ thuật của bạn. Tất cả bảo trì đều miễn phí trong năm đầu tiên hoạt động. Sau một năm, dịch vụ bảo trì trả phí vẫn có sẵn.

2. Phản hồi nhanh

Yêu cầu của bạn rất quan trọng đối với chúng tôi. Chúng tôi sẽ trả lời qua email hoặc điện thoại trong vòng một giờ để đảm bảo nhu cầu của bạn được giải quyết kịp thời.

3. Tư vấn trọn đời

Chúng tôi cung cấp dịch vụ tư vấn liên tục trong suốt thời gian sử dụng thiết bị của bạn. Nhóm của chúng tôi luôn sẵn sàng trả lời bất kỳ câu hỏi nào bạn có thể có.

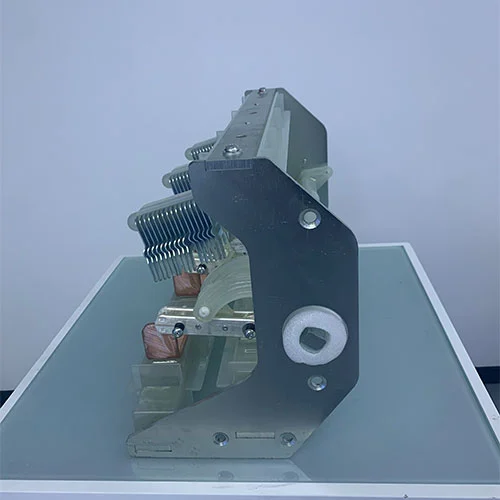

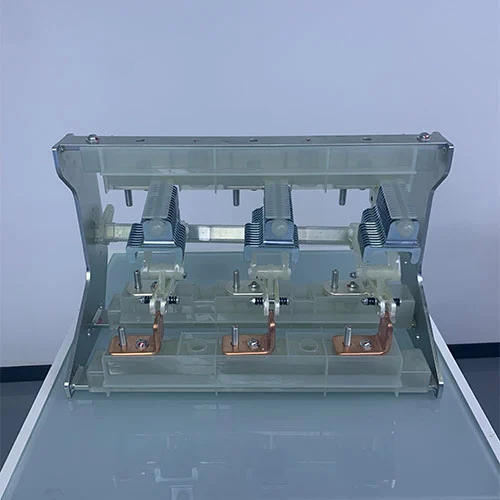

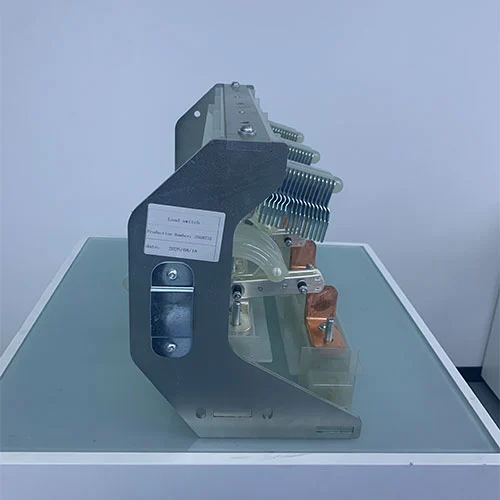

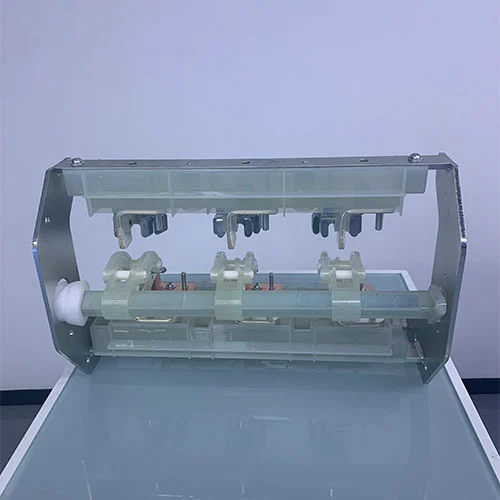

Sản phẩm Hiển Thị
