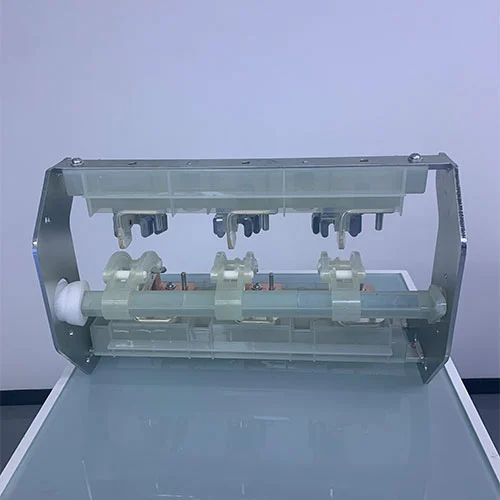

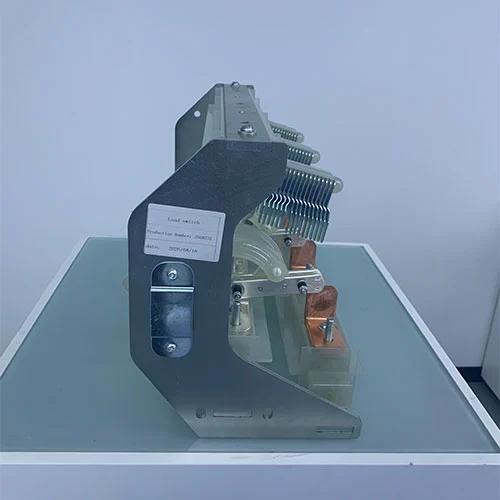

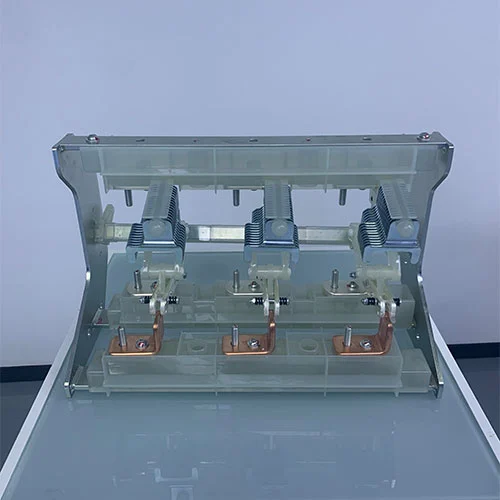

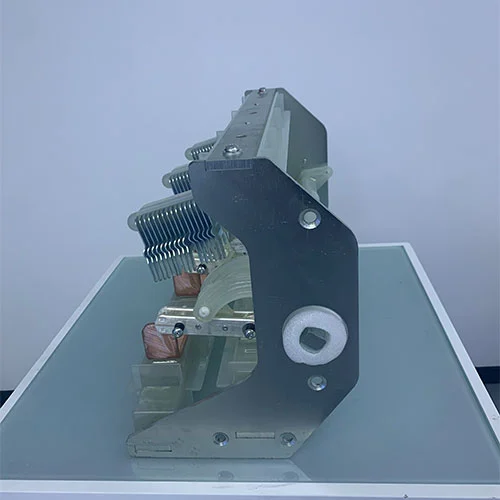

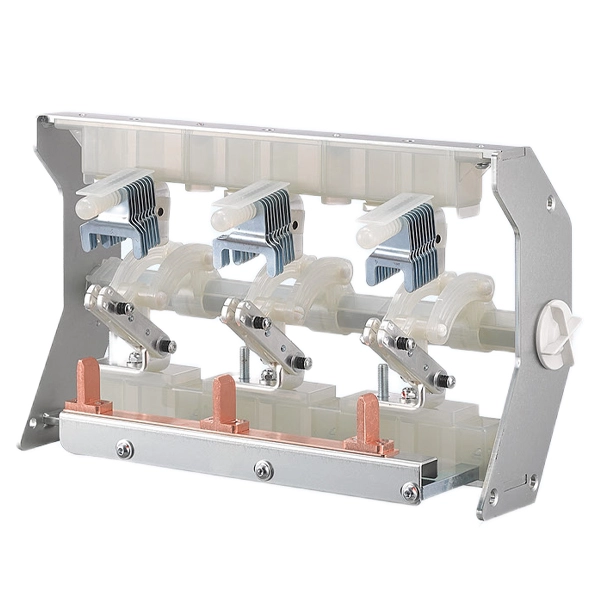

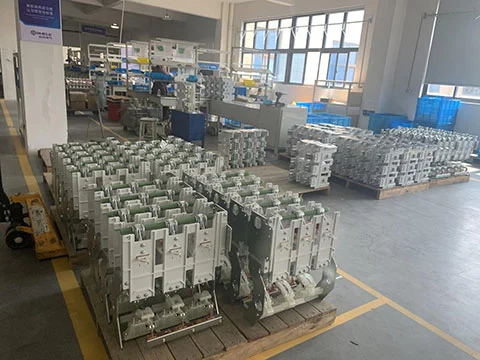

Công tắc tải thiết bị chính vòng trung thế 11KV

Công tắc tải thiết bị chính vòng trung thế 11kV là thành phần cốt lõi trong thiết bị mạng vòng được sử dụng để điều khiển công tắc dòng điện định mức. Cotenele cung cấp các thiết bị chuyển mạch tải và giải pháp thiết bị mạng vòng có độ tin cậy cao.

Dòng chịu ngắn hạn: Mạch chính chịu được dòng ngắn hạn lên tới 20kA (4s), 25kA (3s); Công tắc nối đất chịu được dòng điện ngắn hạn 20kA (4s).

Tuổi thọ cơ học: Dao tải 5000 lần hoạt động, dao nối đất 3000 lần hoạt động.

Tuân thủ tiêu chuẩn: GB3804-2017, GB16926-2009, GB/T1985-2023.

Mẫu mã và ý nghĩa

Công tắc ngắt tải là gì?

Nó là một thiết bị chuyển mạch cơ học thường được gắn trong bộ phận chính dạng vòng hoặc thiết bị siwtch cách điện bằng khí, có khả năng tạo, mang và ngắt dòng điện trong điều kiện mạch điện bình thường. Bao gồm hoạt động trong các điều kiện như dòng điện có tải, điều kiện không tải hoặc dòng điện cảm ứng nhỏ (chẳng hạn như cấp điện cho máy biến áp).

Công tắc ngắt tải khác với cầu dao cách ly. Nó thường được sử dụng để xử lý ứng suất điện làm gián đoạn dòng điện khi hệ thống hoạt động bình thường. nó được trang bị hệ thống dập hồ quang để dập tắt hồ quang điện được tạo ra một cách an toàn khi các tiếp điểm tách ra khi có tải. Các phương pháp dập tắt hồ quang phổ biến bao gồm ngắt chân không, ngâm khí SF6 hoặc nén khí (loại phun).

Chức năng và vai trò chính của công tắc ngắt tải

Chức năng quan trọng nhất của công tắc ngắt tải là bot điều khiển vận hành chứ không phải bảo vệ lỗi. Các chức năng cốt lõi của nó bao gồm:

Chuyển đổi tải hiện tại:Chức năng cốt lõi của công tắc ngắt tải là kết nối và ngắt kết nối các mạch mang dòng điện hoạt động bình thường của chúng một cách an toàn. để người vận hành cấp điện hoặc ngắt điện cho các phần của lưới điện, chẳng hạn như máy biến áp hoặc vòng cáp, để bảo trì định kỳ hoặc cấu hình lại.

Mang theo hiện tại:Công tắc ngắt tải có thể liên tục mang dòng điện định mức mà không bị quá nhiệt khi đóng, đảm bảo truyền tải điện hiệu quả qua RMU.

Chịu được lỗi:Công tắc ngắt tải phải đủ chắc chắn để chịu được ứng suất điện từ và nhiệt cực lớn của dòng điện sự cố chạy qua nó cho đến khi thiết bị bảo vệ ngược dòng (như cầu chì hoặc cầu dao) loại bỏ lỗi do nó không thể làm gián đoạn lỗi ngắn mạch, được gọi là khả năng "tạo lỗi".

Cung cấp sự cô lập:Nhiều công tắc tải được thiết kế để cung cấp một điểm cách ly rõ ràng hoặc đáng tin cậy, đảm bảo rằng thiết bị hạ nguồn được ngắt kết nối an toàn khỏi nguồn điện trong quá trình bảo trì.

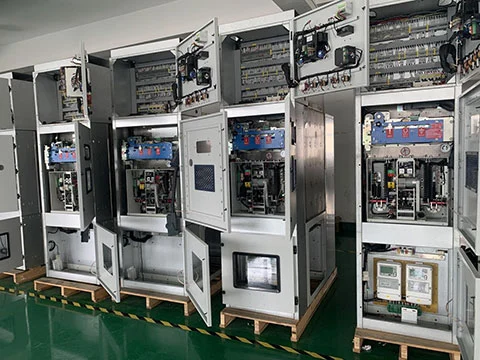

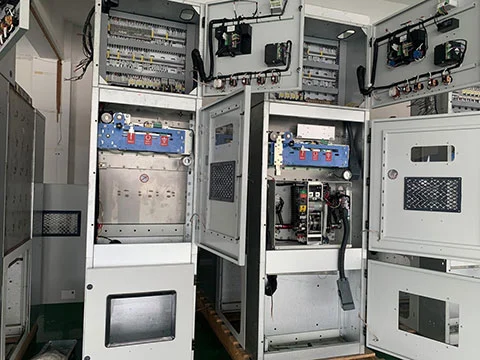

Sản phẩm này có thể được sử dụng ở đâu?

Công tắc tải thiết bị chính vòng trung thế 11KV là thiết bị đặc trưng của các thiết bị chính vòng và được sử dụng rộng rãi trong các mạng phân phối điện áp trung thế (thường lên đến 24kV hoặc 40,5kV).

Bảo vệ máy biến áp (có cầu chì):Công tắc ngắt tải thường được kết hợp với cầu chì trung thế trong tủ điện vòng F để bảo vệ máy biến áp phân phối. Công tắc ngắt tải sẽ xử lý mạch làm việc bình thường, trong khi cầu chì xử lý để ngắt mọi dòng điện sự cố.

Chuyển đổi cáp:Công tắc ngắt tải tạo ra các mạng vòng kín thông qua cáp nguồn vòng vào và vòng ra.

Khả năng tương thích với vật liệu cách nhiệt hiện đại:

RMU cách điện SF6:Công tắc ngắt tải thường được sử dụng trong các thiết bị chính vòng cách điện bằng khí lưu huỳnh hexafluoride. SF6 có hiệu suất cách nhiệt tuyệt vời và giúp dập tắt hồ quang, có đặc điểm là kích thước nhỏ gọn và vỏ bọc kín.

RMU thân thiện với môi trường:Với nỗ lực giảm lượng khí thải SF6, các công tắc tải hiện đã được triển khai thành công ở dạng "xanh" hoặc thân thiện với môi trường bằng cách sử dụng các phương tiện cách điện thay thế như hỗn hợp không khí khô, nitơ hoặc fluoronitril. Các thiết kế hiện đại tối ưu hóa cấu trúc tiếp xúc để đảm bảo dập tắt hồ quang đáng tin cậy trong các loại khí thân thiện với môi trường này.

Công tắc ngắt tải VS Bộ ngắt mạch chân không VS Bộ ngắt kết nối

Tất cả các công tắc ngắt tải, bộ ngắt mạch chân không và bộ ngắt kết nối đều là các bộ phận cốt lõi của RMU và thiết bị đóng cắt thân thiện với môi trường cũng như thiết bị đóng cắt cách điện bằng khí, nhưng có rất nhiều điểm khác biệt giữa ba thành phần này về chức năng và cấu trúc của chúng:

Công tắc tải thiết bị chính vòng trung thế 11KV là thiết bị chính để điều khiển thường xuyên dòng điện trong Thiết bị chính vòng. Nó cung cấp khả năng quan trọng để quản lý an toàn các mạch điện trực tiếp trong khi vẫn duy trì hệ số dạng nhỏ gọn phù hợp với các vỏ bọc kín, hiện đại, cho dù chúng sử dụng khí SF6 truyền thống hay các giải pháp thay thế mới thân thiện với môi trường. Chức năng của nó khác với bộ ngắt kết nối hoàn toàn hướng đến an toàn và bộ ngắt mạch bảo vệ.

Thông số kỹ thuật

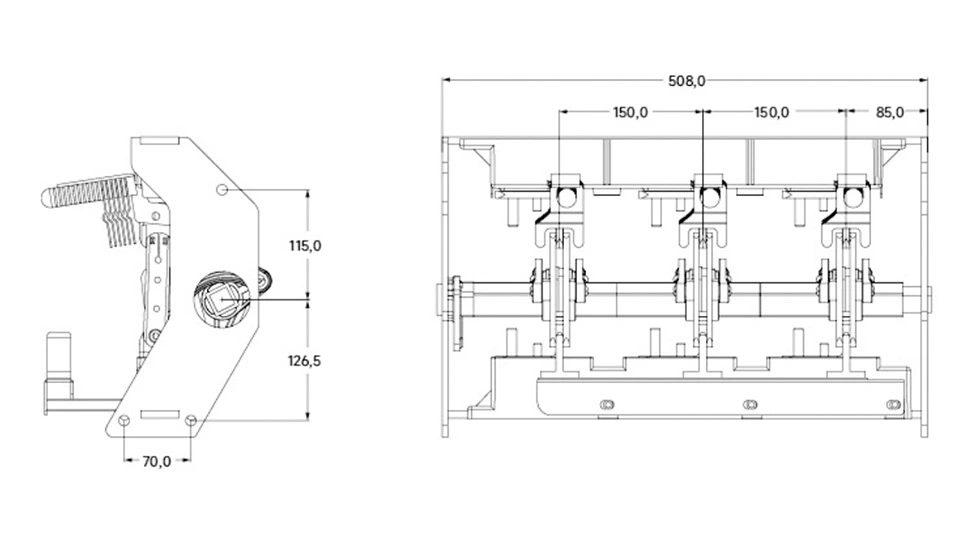

Ngoại hình và kích thước

Câu hỏi thường gặp

Câu hỏi 1: Công tắc tải thiết bị chính vòng trung thế 11kV là gì?

Trả lời: Công tắc tải thiết bị chính vòng trung thế 11kV là thiết bị chuyển mạch cơ học được lắp đặt trong thiết bị chính vòng (RMU), thiết bị đóng cắt cách điện bằng khí (GIS) hoặc thiết bị đóng cắt thân thiện với môi trường. Nó được sử dụng để kết nối và ngắt kết nối an toàn dòng điện trung thế. Nó có thể mang dòng tải định mức và ngắt mạch trong điều kiện hoạt động bình thường, nhưng nó không thích hợp để ngắt trực tiếp dòng điện ngắn mạch lớn.

Câu hỏi 2: Sự khác biệt giữa thiết bị chính dạng vòng và thiết bị đóng cắt bọc kim loại là gì? Chúng ta nên lựa chọn như thế nào giữa chúng?

Trả lời: Sự khác biệt chính là về cấu trúc và phạm vi ứng dụng.
Thiết bị chính dạng vòng: cấu trúc nhỏ gọn và kích thước nhỏ, các bộ phận chính bên trong thường sử dụng kết hợp công tắc ngắt tải và cầu chì. Chủ yếu được sử dụng ở cuối mạng phân phối (như phân phối dân dụng, trạm biến áp nhỏ), chịu trách nhiệm điều khiển và bảo vệ máy biến áp, tập trung vào cung cấp điện mạng vòng và khai thác cáp.
Thiết bị đóng cắt bọc kim loại: Có thể tích lớn và thường được trang bị cầu dao có khả năng cắt cực cao. Chủ yếu được sử dụng cho các mạch chính của trạm biến áp hoặc các tải công nghiệp lớn, chịu trách nhiệm phân phối điện công suất lớn và bảo vệ ngắn mạch.
Gợi ý lựa chọn: Đối với máy biến áp có công suất 1250 kVA trở xuống hoặc trong trường hợp không gian hạn chế và cần có nguồn điện mạng vòng, bạn có thể sử dụng thiết bị chính vòng. Đối với các đường dây đầu vào công suất cao hoặc thiết bị quan trọng, Thiết bị đóng cắt bọc kim loại phù hợp hơn..

Câu 3: SF6 có phải là khí không thân thiện với môi trường không? Hiện nay có những lựa chọn thay thế thân thiện với môi trường không?

Đáp: Đúng, SF6 là một trong những loại khí nhà kính mạnh nhất được biết đến. Để đáp ứng các yêu cầu về môi trường, các sản phẩm thiết bị chính dạng vòng cách điện bằng khí thân thiện với môi trường hiện đã có mặt trên thị trường.
• Giải pháp thay thế: Các thiết bị chính vòng sử dụng hỗn hợp khí khô, nitơ hoặc khí thân thiện với môi trường làm môi trường cách điện.
• Hiệu suất: Các thiết bị chính dạng vòng thân thiện với môi trường này rất gần với RMU cách điện bằng SF6 về độ nhỏ gọn và độ tin cậy, đồng thời chúng giúp ích đáng kể cho việc bảo vệ môi trường. Nếu bạn hy vọng đạt được chứng nhận xanh hoặc môi trường, bạn có thể chọn RMU thân thiện với môi trường.

Câu hỏi 4: Bộ phận nào được lắp bên trong Thiết bị chính dạng vòng tốt hơn? Công tắc tải và kết hợp cầu chì hay bộ ngắt mạch?

A: Cả hai đều ổn, chỉ có chức năng của chúng là khác nhau.
Kết hợp công tắc-cầu chì tải: Được thiết kế để bảo vệ máy biến áp. Cầu chì có khả năng giới hạn dòng điện cao, hoạt động nhanh và chi phí thấp hơn. Nhược điểm là phải thay thế phần tử cầu chì sau khi vận hành.
Bộ ngắt mạch: Được sử dụng cho các đường dây vào/ra công suất cao hoặc các ứng dụng yêu cầu tính liên tục của nguồn cung cấp rất cao. Nó có thể được đóng lại sau khi xảy ra sự cố mà không cần thay thế các bộ phận, nhưng chi phí sẽ cao hơn.
Kết luận: Tổ hợp thường được chọn để bảo vệ máy biến áp; bộ ngắt mạch được chọn cho các bộ cấp nguồn vào/ra đường dây chính.
