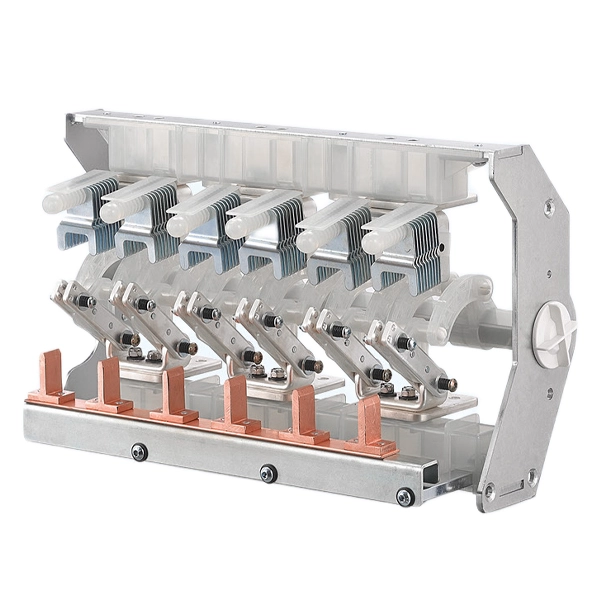

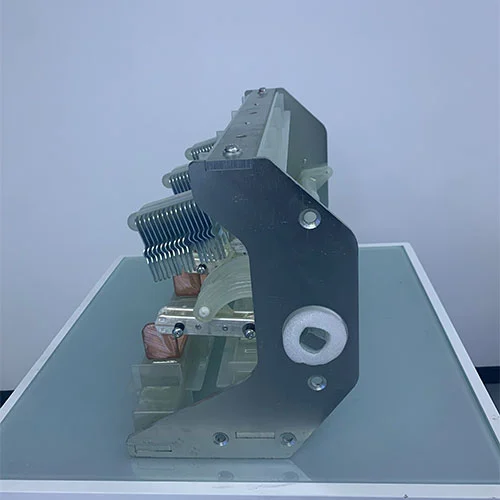

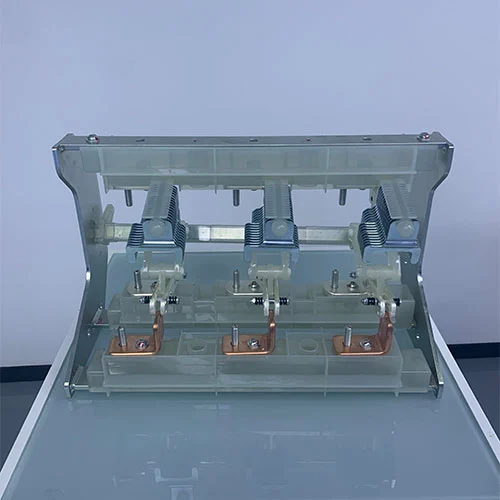

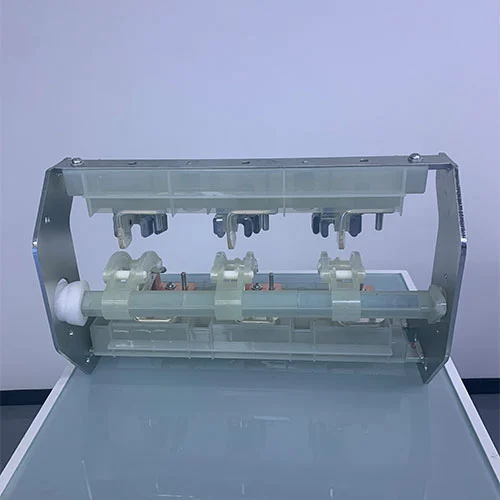

Bảng 11KV RMU Công tắc ngắt tải trung thế trong nhà

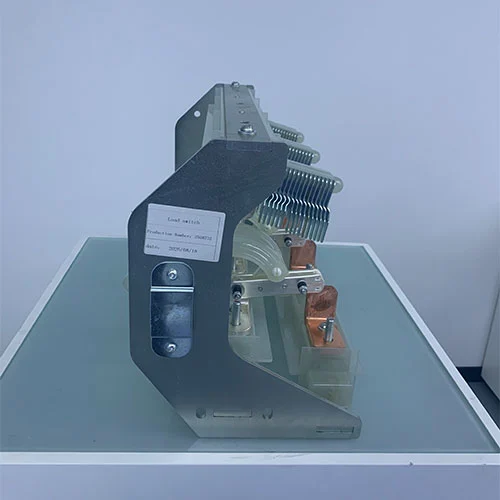

Trong mạng lưới phân phối điện trung áp, nhiều thiết bị đóng cắt khác nhau được sử dụng để đảm bảo cung cấp điện an toàn và đáng tin cậy. Trong số này, công tắc ngắt tải là thành phần quan trọng trong các thiết bị đóng cắt này chẳng hạn như thiết bị chính dạng vòng, thiết bị đóng cắt thân thiện với môi trường và thiết bị đóng cắt cách điện bằng khí. Chúng là những bộ phận chuyên dụng được thiết kế để đáp ứng các nhu cầu thường xuyên về cấp điện và ngắt điện cho các mạch điện. Thiết bị chuyển mạch cắt tải trung thế trong nhà KDK-12D/1250-20 series 11KV RMU do Contele sản xuất đã nhận được nhiều lời khen ngợi từ khách hàng trong và ngoài nước trong một thời gian dài

Mô hình và ý nghĩa

Công tắc ngắt tải là gì?

Bảng điều khiển 11kV RMU Công tắc ngắt tải trung thế trong nhà là thiết bị chuyển mạch điện nằm giữa các công tắc ngắt kết nối và cầu dao, có khả năng ngắt dòng điện trong mạch bình thường và các điều kiện quá tải quy định. Chúng có thể ngắt dòng điện hoạt động một cách an toàn nhưng không thích hợp để ngắt dòng điện ngắn mạch (dòng điện sự cố). Chúng thường được trang bị các thiết bị dập hồ quang cơ bản, có khả năng xử lý hồ quang tải thông thường nhưng không đủ để dập tắt hồ quang ngắn mạch cường độ cao.

Nguyên lý làm việc của công tắc ngắt tải

Chìa khóa của công tắc cắt phụ tải nằm ở việc quản lý an toàn hồ quang điện. Khi các tiếp điểm tách ra, dòng điện sẽ ion hóa không khí hoặc chất điện môi, tạo thành đường dẫn điện. Nếu hồ quang không được kiểm soát, nó sẽ làm hỏng các tiếp điểm và làm chậm quá trình ngắt kết nối.

Các phương pháp dập tắt hồ quang thường được sử dụng bao gồm:

1. Dập tắt hồ quang ngâm dầu:Các tiếp điểm được ngâm trong dầu cách điện. Nhiệt do hồ quang tạo ra sẽ phân hủy dầu, tạo thành khí hydro áp suất cao, nhanh chóng dập tắt hồ quang.

2. Dập tắt hồ quang khí (loại tia):Vật liệu dập tắt hồ quang rắn được nung nóng và bay hơi, giải phóng khí để dập tắt hồ quang.

3. Chữa cháy bằng khí nén hoặc hồ quang khí:Không khí được cung cấp bằng cơ học sẽ dập tắt hồ quang (chẳng hạn như SF₆ đời đầu).

4. Dập tắt hồ quang chân không:Các điểm tiếp xúc được niêm phong trong chai chân không. Tại điểm AC bằng 0, hồ quang bị dập tắt ngay lập tức, khôi phục lại độ bền điện môi.

Chức năng chính

Bảng điều khiển 11KV RMU Công tắc ngắt tải trung thế trong nhà là những bộ phận rất quan trọng đối với các thiết bị chính vòng và các thiết bị đóng cắt thân thiện với môi trường, chúng có nhiều chức năng quan trọng khác nhau:

1. Chuyển mạch định kỳ: Có thể được vận hành bằng tay hoặc từ xa để bật/tắt nguồn điện đến và từ đường dây, thích hợp cho việc bảo trì hoặc chuyển mạch mạng vòng.

2. Khả năng mang dòng và khả năng chịu đựng: Có thể mang dòng điện định mức và chịu được ứng suất cơ và nhiệt của dòng điện ngắn mạch trong thời gian ngắn.

3. Điểm cách ly trực quan: Cung cấp điểm ngắt kết nối trực quan đáng tin cậy, đảm bảo an toàn cho nhân viên bảo trì.

4. Bảo vệ kết hợp với cầu chì: Trong thiết bị mạng vòng, công tắc tải hoạt động cùng với cầu chì để đạt được khả năng ngắt kết nối lỗi tự động, ngăn chặn hoạt động một pha làm hỏng tải.

Công tắc ngắt tải so với Bộ ngắt kết nối và Bộ ngắt mạch chân không

Để đánh giá đầy đủ vai trò của công tắc tải, điều cần thiết là phải so sánh nó với các đối tác của nó.

Nhìn chung, Công tắc tải là một bộ phận chức năng chuyên dụng, hiệu quả dành cho thiết bị chính dạng vòng trung thế hoặc thiết bị đóng cắt thân thiện với môi trường. Bằng cách nắm vững khả năng ngắt dòng tải một cách an toàn và phối hợp liền mạch với cầu chì để bảo vệ sự cố, nó cung cấp một giải pháp tiết kiệm, nhỏ gọn và đáng tin cậy cho phần lớn các hoạt động chuyển mạch trong mạng phân phối trung thế. Trong khi bộ ngắt kết nối cung cấp sự an toàn thông qua cách ly và bộ ngắt mạch cung cấp khả năng bảo vệ toàn diện thì công tắc tải là công cụ chủ động quản lý dòng điện hàng ngày.

Thông số kỹ thuật

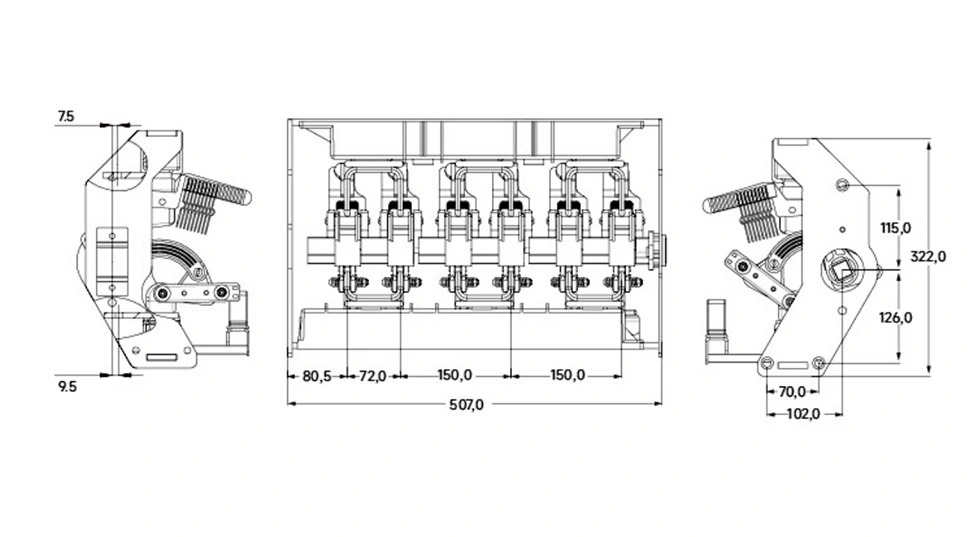

Ngoại hình và kích thước

Câu hỏi thường gặp

Q1. Công việc chính của công tắc ngắt tải là gì?

Trả lời: Chức năng chính của Công tắc ngắt tải trung thế trong nhà của bảng RMU 11KV là bật và tắt nguồn. chúng tôi sử dụng công tắc ngắt tải để cắt điện an toàn khi thợ điện cần bảo trì trên đường dây. Nó được thiết kế để xử lý dòng điện bình thường chạy qua hệ thống hàng ngày.

Q2. Công tắc ngắt tải thường kéo dài bao lâu?

Trả lời: Hầu hết các công tắc ngắt tải hiện đại, đặc biệt là các công tắc sử dụng công nghệ chân không đều rất bền. Chúng được xếp hạng cho một số thao tác cụ thể (ví dụ: 1.000 hoặc 2.000 lần). Trong điều kiện làm việc bình thường, chúng có thể tồn tại hàng chục năm mà không cần thay thế các bộ phận chính.

Q3. Công tắc ngắt tải có an toàn khi chạm vào không?

Trả lời: Trong các thiết bị đóng cắt hiện đại, bản thân công tắc ngắt tải thường được bịt kín bên trong một thùng kim loại (như trong thiết bị đóng cắt "cách điện bằng khí" hoặc "thiết bị đóng cắt thân thiện với môi trường). Bạn không thể chạm trực tiếp vào nó. Bên ngoài tủ được nối đất nên nếu thiết bị được lắp đặt đúng cách sẽ an toàn cho người vận hành đứng trước thiết bị và vận hành tay cầm.

Q4. Tại sao công tắc tải lại rẻ hơn cầu dao?

Trả lời: Cầu dao là một cỗ máy rất phức tạp. Nó phải đủ mạnh để bắt và ngăn chặn một luồng năng lượng khổng lồ giống như tia sét (đoản mạch). Công tắc ngắt tải chỉ có tác dụng dừng dòng điện bình thường. Bởi vì các bộ phận bên trong không cần phải có tải trọng lớn nên chi phí sản xuất sẽ thấp hơn.

Q5. Tôi có thể sử dụng công tắc ngắt tải cho động cơ nhà máy lớn không?

Đ: Thông thường thì không. Động cơ lớn tạo ra những vấn đề đặc biệt khi bạn tắt chúng. Họ yêu cầu một thiết bị (như công tắc tơ hoặc bộ ngắt mạch cụ thể) được thiết kế để xử lý loại giật ngược điện cụ thể đó. Công tắc ngắt tải phù hợp nhất cho cáp, đường dây phân phối và máy biến áp.

Cam kết dịch vụ sau bán hàng của chúng tôi

Chúng tôi tin rằng mối quan hệ hợp tác của chúng tôi với bạn đã bắt đầu sau khi giao dịch hoàn tất. Công ty chúng tôi cam kết cung cấp sự hỗ trợ đáng tin cậy để đảm bảo rằng thiết bị của bạn có thể hoạt động trơn tru trong suốt vòng đời của nó. Dưới đây là những dịch vụ bạn có thể nhận được từ chúng tôi:

Hỗ trợ và đào tạo kỹ thuật: Hướng dẫn từ xa và đào tạo miễn phí; năm đầu bảo trì miễn phí.

Phản hồi nhanh: Các yêu cầu được xử lý trong vòng 1 giờ, đảm bảo giải quyết vấn đề kịp thời.

Tư vấn trọn đời: Tư vấn và hỗ trợ kỹ thuật được cung cấp trong toàn bộ vòng đời của thiết bị.

Trường hợp khách hàng

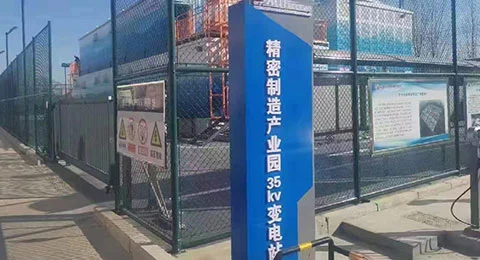

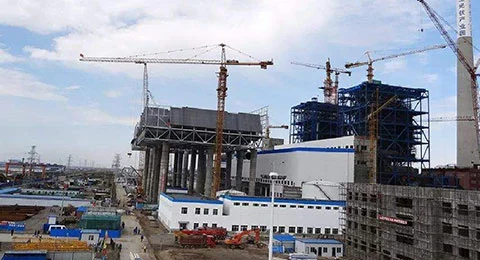

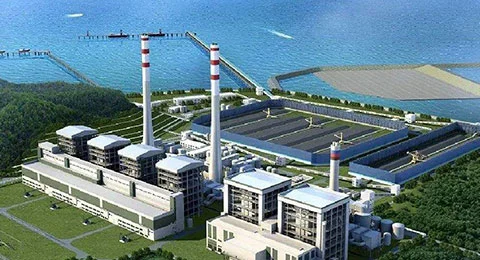

1. Dự án phân phối điện khu vực phía Đông Trung Quốc

2. Dự án quang điện cơ sở năng lượng mới 1600MW của tỉnh Thanh Hải

3. Mở rộng trạm biến áp 110kV Mỏ vàng Aini Tajikistan

4. Cung cấp thiết bị điện hoàn chỉnh cho đường sắt Tứ Xuyên-Tây Tạng

Tại sao chọn Cotenele Electric?

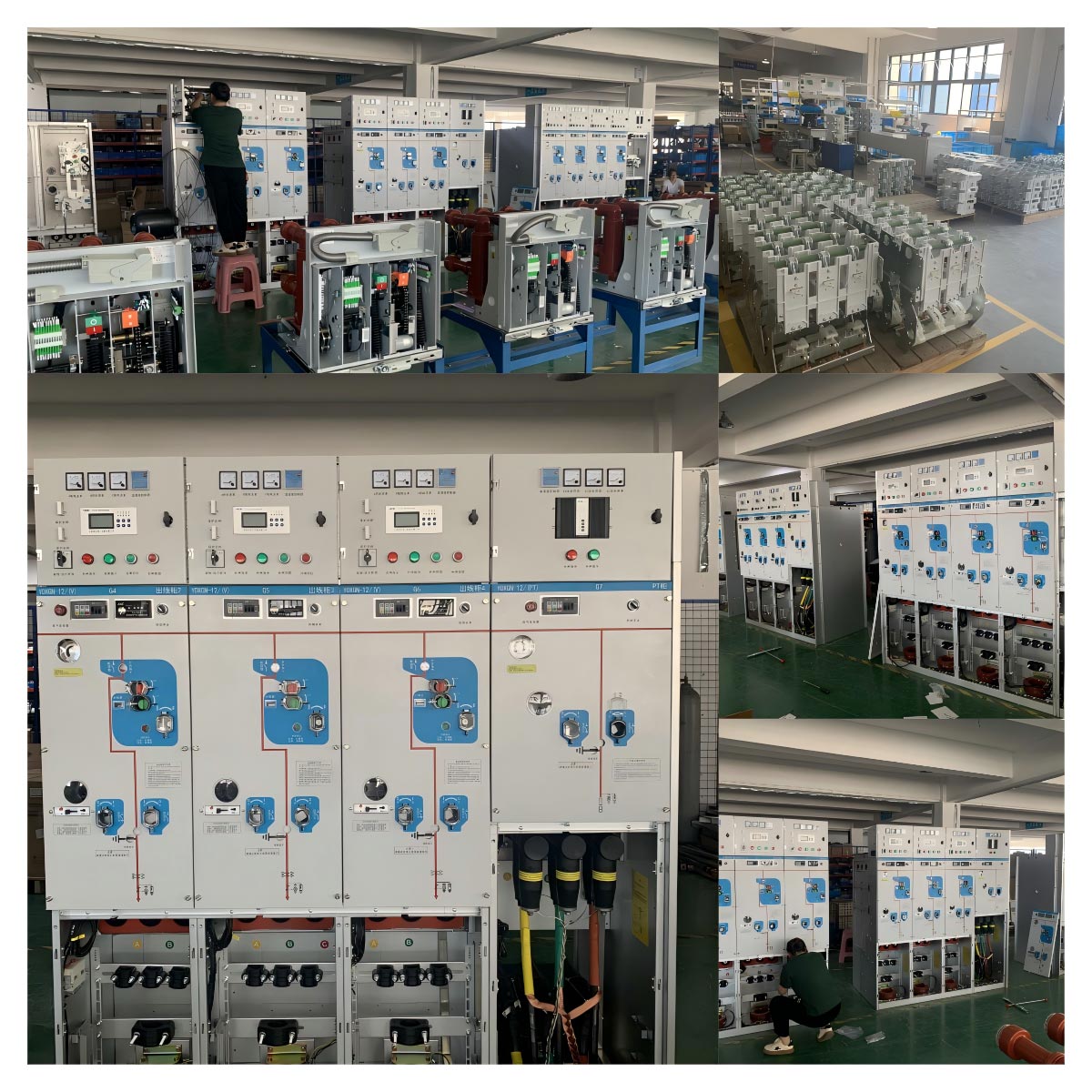

1. Nhà sản xuất chuyên nghiệp tại Trung Quốc, cung cấp trực tiếp tại nhà máy, hỗ trợ mua số lượng lớn.

2. Sản phẩm được chứng nhận ISO9001/14001/18001.

3. Kinh nghiệm hợp tác nhiều năm với khách hàng trong nước và quốc tế, nghiên cứu điển hình thực tế đảm bảo thành công.

4. R&D đổi mới, liên tục nâng cấp dòng tủ gas thân thiện với môi trường dòng RHSV.
