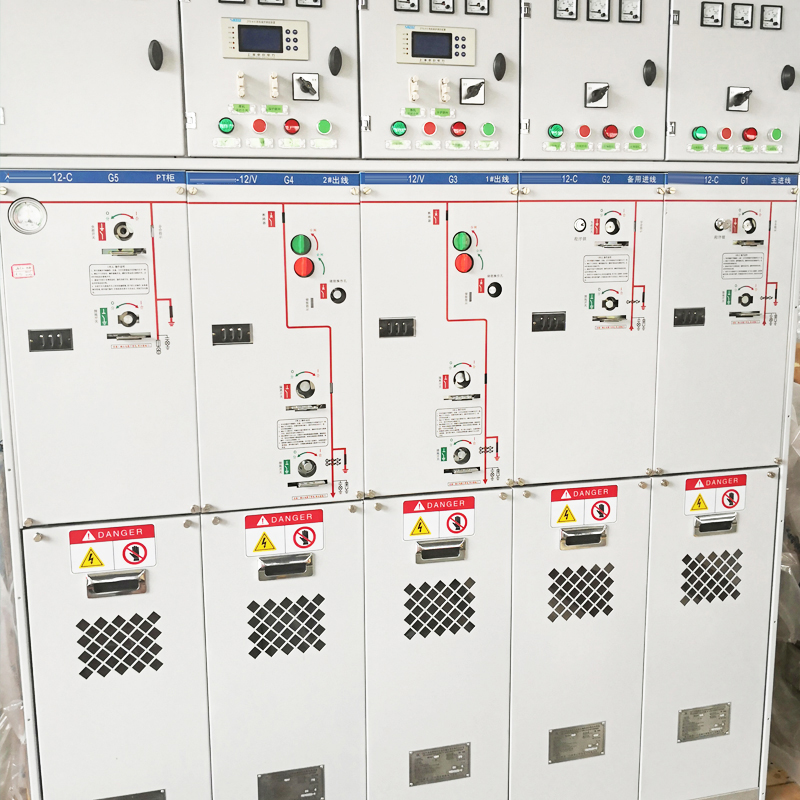

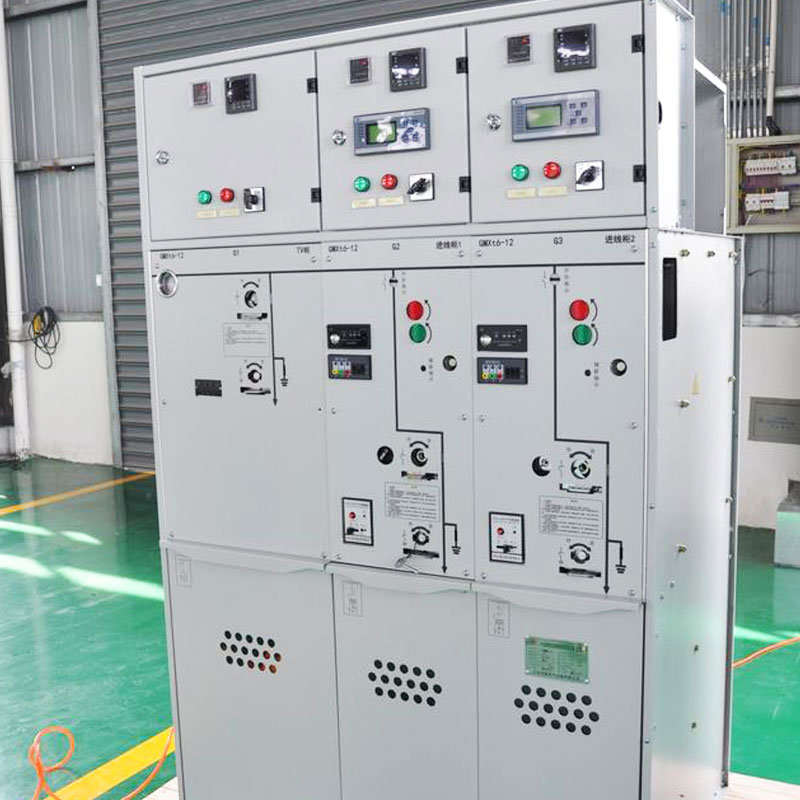

Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường 12KV

Khi thị phần thiết bị đóng cắt thân thiện với môi trường tiếp tục tăng trên toàn cầu, Cotenele đã trở thành một trong những nhà cung cấp quan trọng của Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường 12KV trong ngành điện.

Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường 12kV là thiết bị đóng cắt có vỏ bọc bằng kim loại được sử dụng trong các hệ thống điện có điện áp định mức 12 kV để nhận và phân phối năng lượng điện, trong đó môi trường cách điện và dập tắt hồ quang chủ yếu không phải là SF₆ (lưu huỳnh hexafluoride, một loại khí nhà kính mạnh). Thay vào đó, nó sử dụng các công nghệ như không khí khô, nitơ, hỗn hợp khí thân thiện với môi trường hoặc vật liệu cách nhiệt rắn nhằm giảm hoặc loại bỏ phát thải khí nhà kính và ô nhiễm môi trường. Thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường của chúng tôi đáp ứng tiêu chuẩn quốc tế liên quan như tiêu chuẩn IEC 62271, (EU) 2024/573, IEEE/ANSI C37.20 và UL/NEMA

Tại sao thân thiện với môi trường？

Cốt lõi “thân thiện với môi trường” được thể hiện ở:

• Môi trường cách nhiệt thân thiện với môi trường: Không chứa Sf6, Các bộ phận chính như công tắc, thanh cái được bịt kín trong bình xăng bằng thép không gỉ chứa đầy khí thân thiện với môi trường như không khí khô và N2. Bộ ngắt chân không xử lý hiện tượng ngắt mạch. Không khí khô hoặc nitơ có Tiềm năng Nóng lên Toàn cầu (GWP) gần bằng 0. Khi kết thúc vòng đời, khí có thể được thải trực tiếp vào khí quyển mà không cần thu hồi đặc biệt.
• Vật liệu có thể tái chế: Hơn 90% vật liệu có thể được tái chế khi sản phẩm hết tuổi thọ, điều này có thể làm giảm lãng phí tài nguyên và ô nhiễm môi trường.
• Vận hành ít carbon: Một số kiểu máy giảm mức tiêu thụ năng lượng thông qua thiết kế tối ưu và làm mát đối lưu tự nhiên (vận hành không quạt).

Điều kiện làm việc

1. Nhiệt độ không khí xung quanh: tối đa +40°C, tối thiểu -50°C

2. Độ ẩm không khí tương đối: trung bình ngày không lớn hơn 95%, trung bình tháng không lớn hơn 90%

3. Độ cao 1500 m (dưới áp suất lạm phát tiêu chuẩn)

4. Cường độ địa chấn không quá 8 độ richter

5. Vị trí không có cháy, nổ, ô nhiễm nặng, ăn mòn hóa học, rung lắc mạnh

Điều kiện đặc biệt:

• Đối với các điều kiện vận hành đặc biệt khác với điều kiện vận hành bình thường thì phải đạt được thỏa thuận giữa nhà sản xuất và người sử dụng cuối cùng. Nếu có liên quan đến môi trường vận hành đặc biệt khắc nghiệt thì bắt buộc phải tham khảo ý kiến ​​của nhà sản xuất và nhà cung cấp.
• Khi thiết bị điện được lắp đặt ở độ cao trên 2000 m, phải có chỉ dẫn đặc biệt để có thể điều chỉnh kết cấu vỏ trong quá trình chế tạo.

Thông số kỹ thuật chính

Cấu trúc của thiết bị đóng cắt/RMU thân thiện với môi trường?

Thiết bị đóng cắt 12kV thân thiện với môi trường thường áp dụng thiết kế mô-đun, với sự kết hợp linh hoạt của các bộ phận chức năng có thể được niêm phong trong bình khí chung hoặc riêng biệt. Cấu trúc có thể được bố trí với cách ly trên hoặc cách ly dưới. Các thành phần chính được chia thành các phần sau:

ngăn

1. Khoang cách điện bằng khí: Buồng lõi kín của thiết bị đóng cắt, chứa đầy không khí khô hoặc nitơ. Tất cả các bộ phận mang điện chính (thanh cái, công tắc, kết nối) đều được bịt kín hoàn toàn, đạt mức bảo vệ IP67, không bị ảnh hưởng bởi môi trường bên ngoài.

2. Khoang cơ khí: Nằm bên ngoài khoang cách nhiệt bằng khí, chứa các cơ cấu vận hành và các bộ phận phụ để vận hành cục bộ và từ xa.

Ngăn cáp: Chức năng chính của ngăn cáp là dùng để kết nối các cáp vào và ra, thường nằm ở phía dưới của thiết bị đóng cắt, được trang bị cửa sổ quan sát, thiết bị chiếu sáng, thiết bị khóa liên động cơ học để đảm bảo an toàn.

3. Ngăn hạ thế (hộp dụng cụ): Ngăn hạ áp (hộp dụng cụ) thường nằm ở phía trên cùng của thiết bị đóng cắt và chủ yếu được sử dụng để lắp đặt các thiết bị thứ cấp như rơle bảo vệ, mô-đun giám sát thông minh và đồng hồ đo năng lượng.

4. Kênh giảm áp: Kênh giảm áp nằm ở một bên của buồng cách nhiệt bằng khí và được trang bị đĩa chống đứt, có thể giải phóng áp suất một cách an toàn trong các tình huống lỗi nghiêm trọng để đảm bảo an toàn cho người vận hành và thiết bị.

Các thành phần cốt lõi bên trong:

1. Bộ ngắt chân không : Lõi dập hồ quang của cầu dao hoặc dao cắt tải. Nó dập tắt hồ quang trong chân không cao, mang lại tuổi thọ cao, vận hành không cần bảo trì và khả năng cắt cao.

2. Ngắt kết nối ba vị trí: Tích hợp các vị trí đóng, cách ly và nối đất. Thường kết hợp với công tắc chân không để chuyển mạch và cách ly an toàn. Sự khác biệt giữa cách ly trên và dưới nằm ở vị trí của nó so với cầu dao.

3. Thanh cái chính: Dây dẫn thu và phân phối năng lượng điện. Các kết nối mở rộng bên hoặc trên cùng cho phép kết hợp và mở rộng linh hoạt giữa các thiết bị đóng cắt.

4. Cơ cấu vận hành: Cung cấp năng lượng để đóng/mở công tắc và tích hợp hệ thống khóa liên động cơ học “năm phòng ngừa” hoàn chỉnh.

5. Thiết bị giám sát và bảo vệ thông minh: Bao gồm thiết bị giám sát khí, chỉ báo hiện diện điện áp, cảm biến dòng điện/điện áp, rơle bảo vệ tích hợp dựa trên bộ vi xử lý và các giải pháp giám sát trực tuyến thông minh (rơle mật độ, đồng hồ đo áp suất, giám sát nhiệt độ, độ ẩm) hỗ trợ tự động hóa phân phối và điều khiển từ xa.

6. Các bộ phận khác: Đầu cáp, thiết bị chống sét, máy biến áp đo lường, v.v.

Phân loại

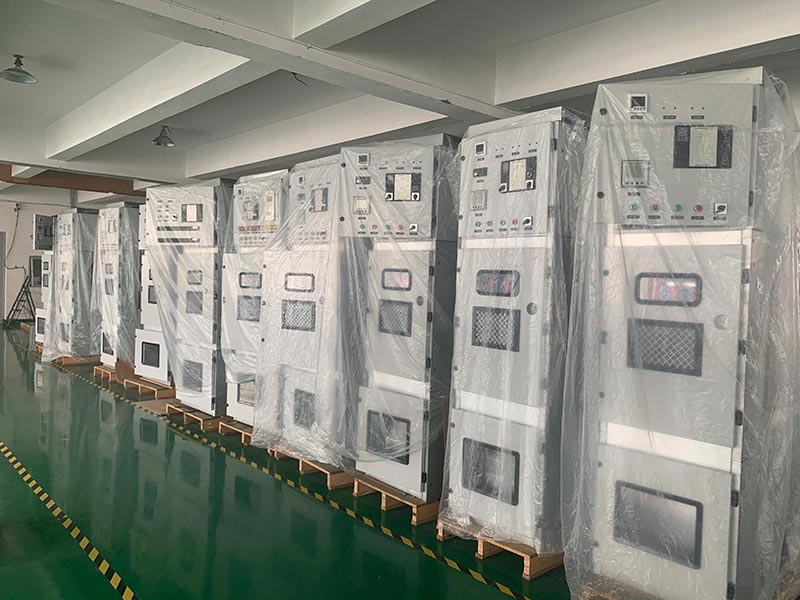

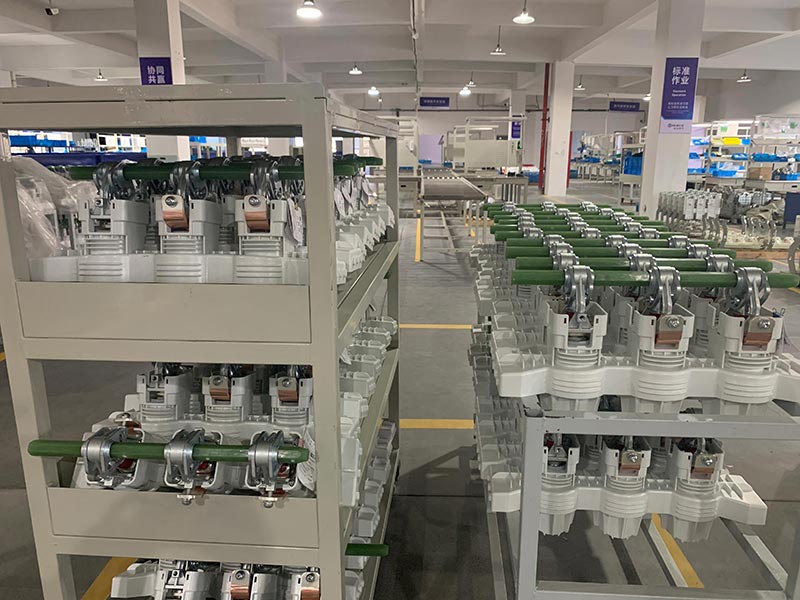

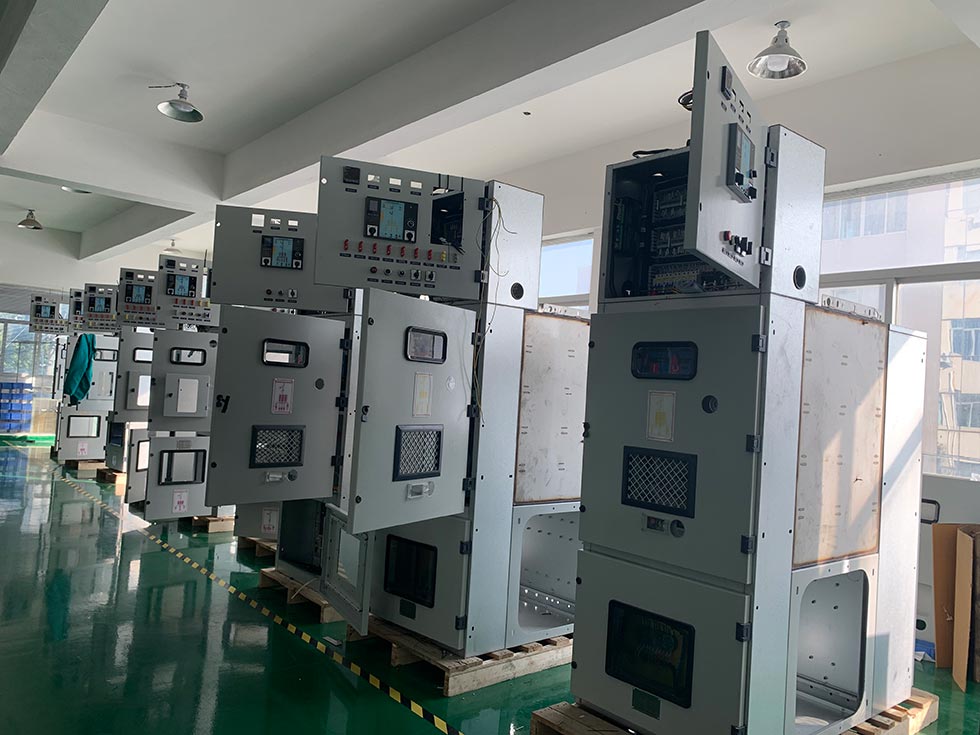

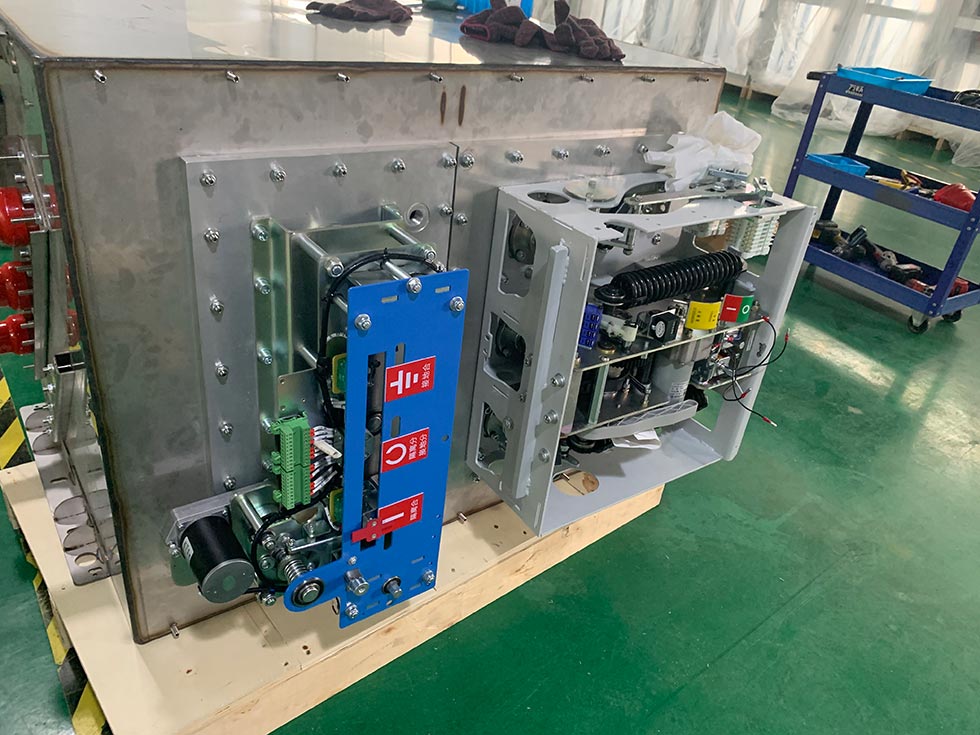

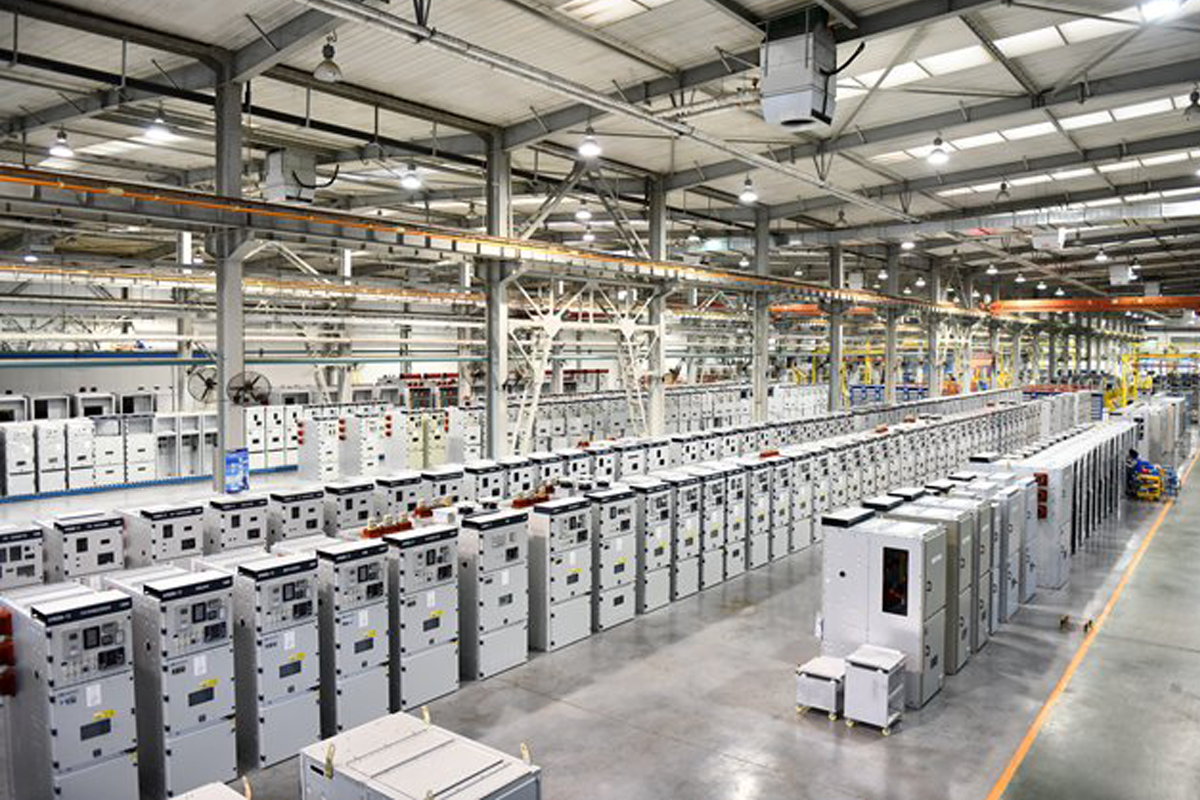

Hội thảo của chúng tôi

Ưu điểm sản phẩm chính

1. Xanh & thân thiện với môi trường

Môi trường cách nhiệt GWP gần bằng 0 hoặc bằng 0; hoàn toàn không chứa SF₆, không phát thải khí nhà kính; khả năng tái chế vật liệu cao.

2. An toàn và đáng tin cậy

Các bộ phận mang điện được cách điện và bịt kín hoàn toàn không bị ảnh hưởng bởi môi trường bên ngoài; đáp ứng các yêu cầu cách nhiệt ngay cả ở áp suất đo bằng 0; đánh giá bảo vệ cao (IP67 cho bình xăng); khóa liên động năm phòng ngừa hoàn chỉnh.

3. Cấu trúc nhỏ gọn

Thể tích tương đương với thiết bị đóng cắt SF₆ cùng thông số kỹ thuật (chiều rộng có thể là 460 mm, 420 mm, v.v.); dấu chân nhỏ; có thể được gắn trên tường, tiết kiệm đáng kể không gian trạm biến áp.

4. Không cần bảo trì hoặc bảo trì thấp

Tuổi thọ cao của bộ ngắt chân không (ví dụ: 10.000 lần vận hành cơ học); Các bộ phận cách nhiệt HV không dễ bị lão hóa; các bộ phận chính không cần bảo trì định kỳ; giảm chi phí vận hành.

5. Khả năng thích ứng môi trường mạnh mẽ

Hoạt động ổn định trong điều kiện khắc nghiệt: độ cao, cực lạnh, độ ẩm, ô nhiễm, sương muối ven biển, bão cát mạnh.

6. Trình độ thông minh cao

Hỗ trợ giám sát trực tuyến và cảnh báo sớm áp suất khí, nhiệt độ, độ ẩm, dòng điện, điện áp; tích hợp chức năng tự động hóa phân phối và IoT.

7. Mở rộng linh hoạt

Thiết kế mô-đun hỗ trợ mở rộng bên, mở rộng phía trên, bình gas thông thường hoặc bình gas riêng biệt; lắp ráp và kết nối tại chỗ thuận tiện.

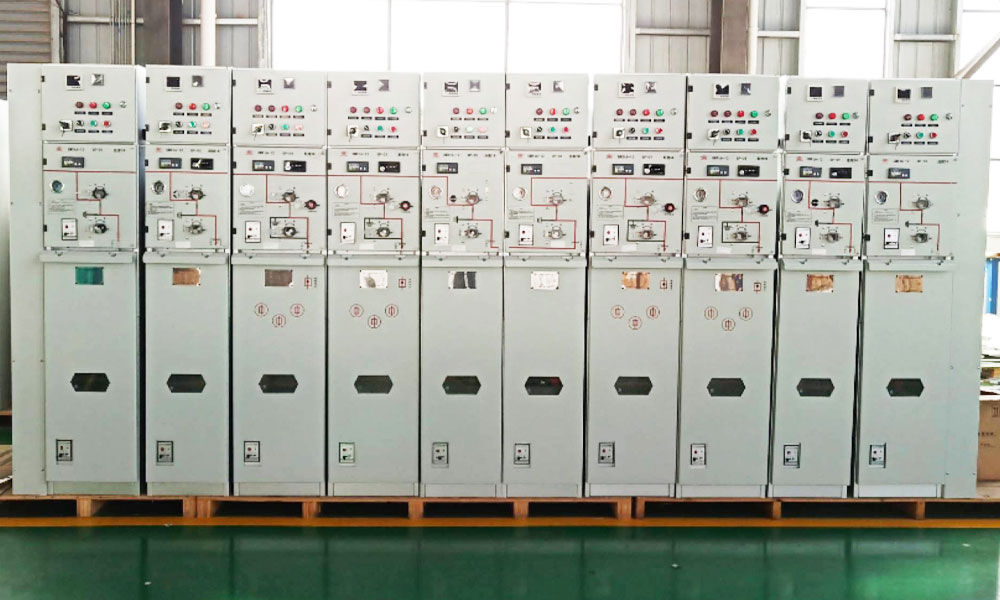

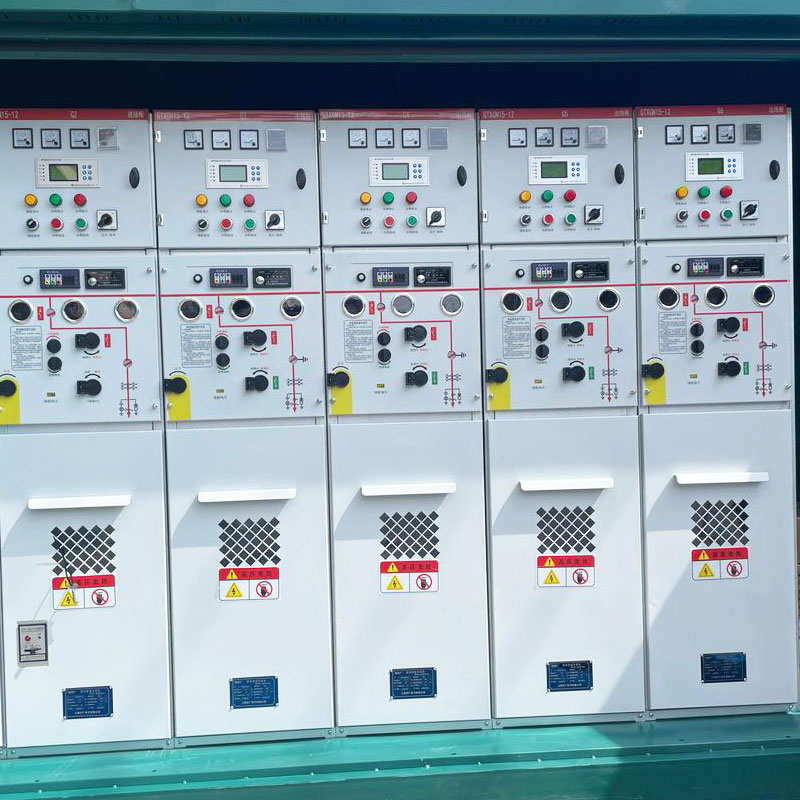

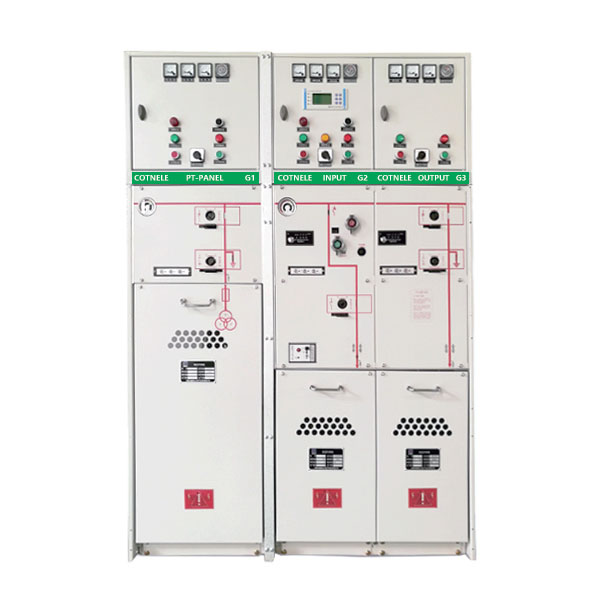

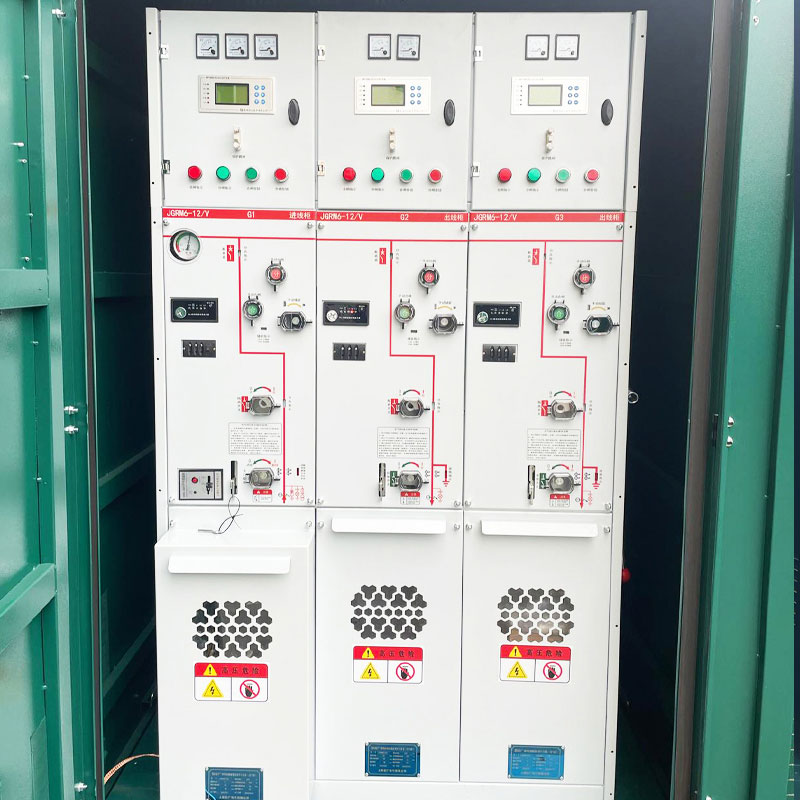

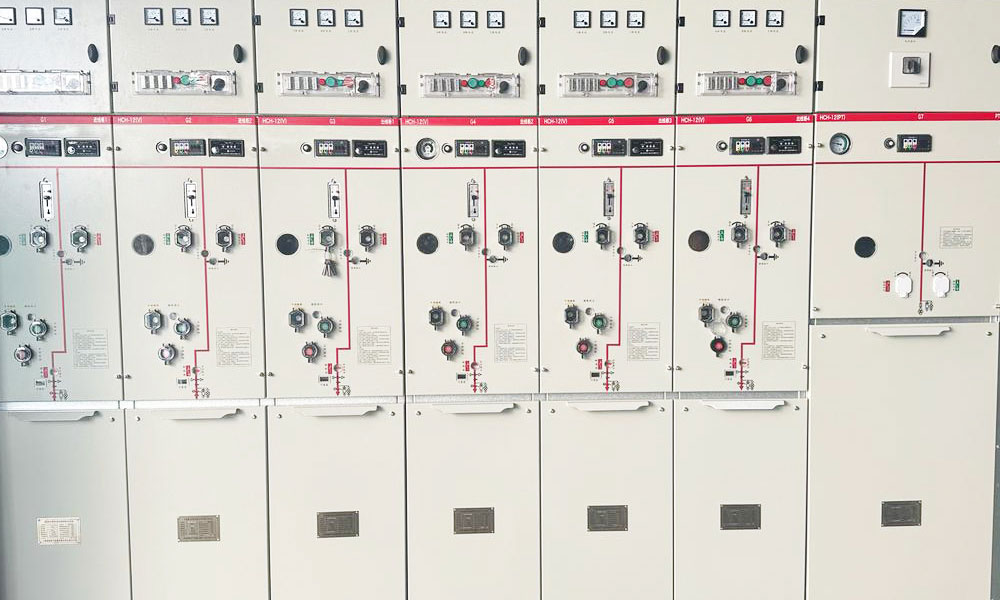

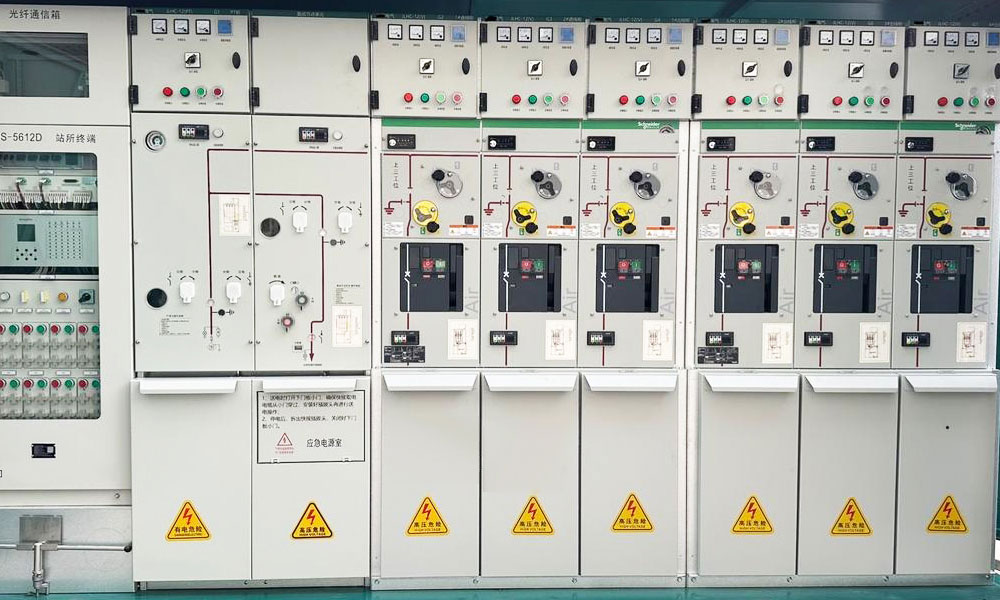

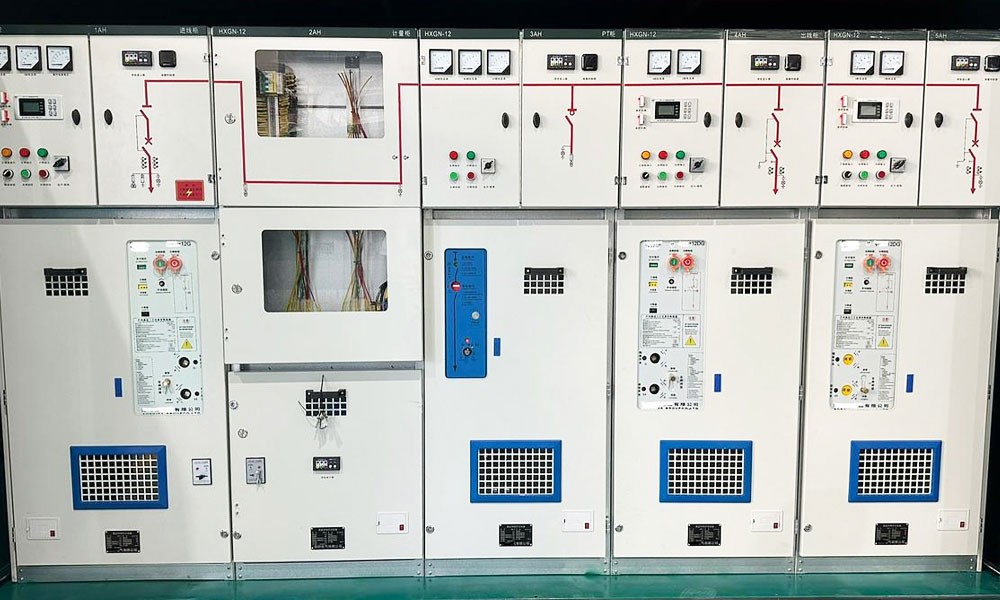

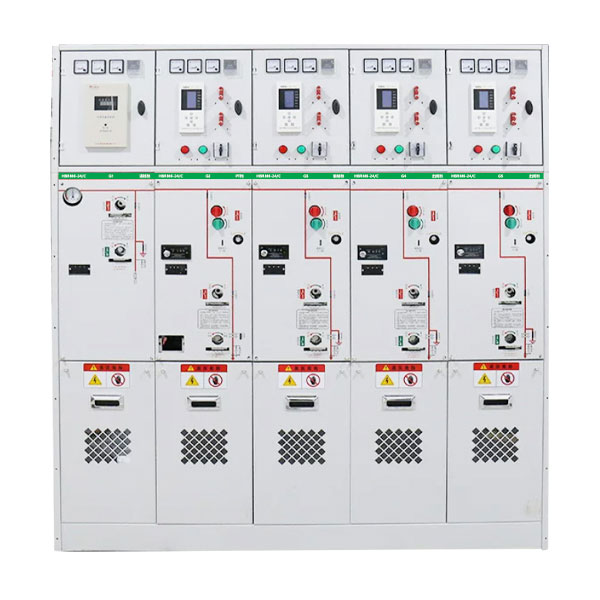

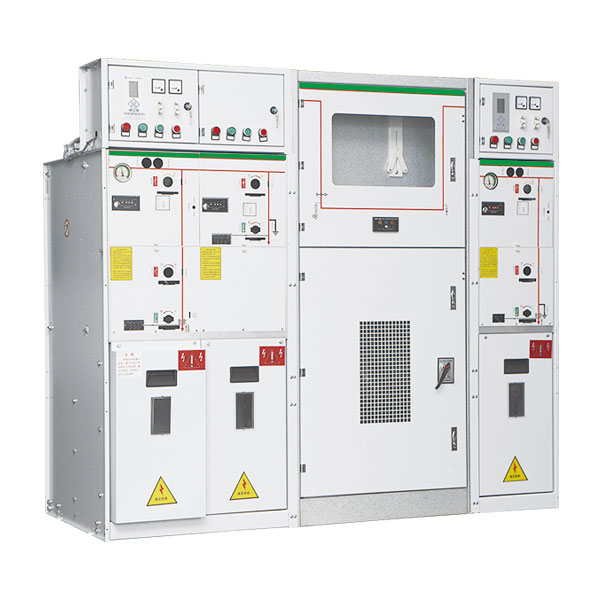

Sản phẩm cho thấy
