Cơ chế cách ly 11KV cho bảng điện trung thế trong nhà

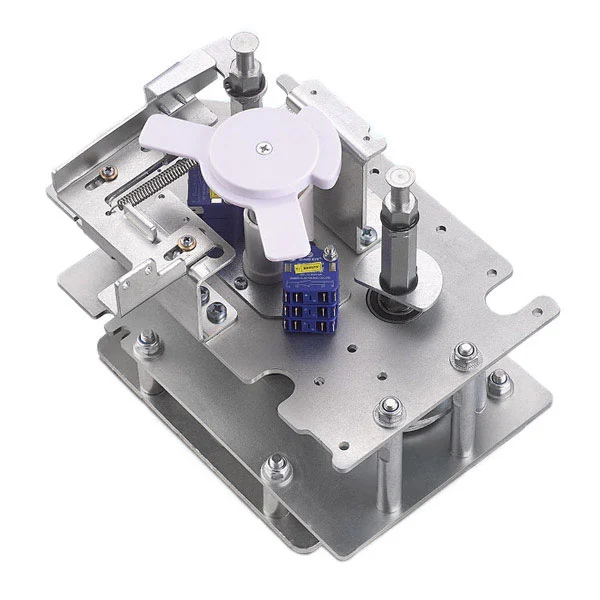

Cơ chế cách ly 11KV cho bảng điện trung thế trong nhà là cơ chế vận hành biệt lập được sử dụng cho hoạt động đóng mở của các công tắc ngắt kết nối và công tắc nối đất trong thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường (GIS). Cơ chế hoạt động của cầu dao ngắt kết nối này sử dụng hệ thống lưu trữ năng lượng lò xo để điều khiển công tắc ngắt kết nối và cơ cấu lưu trữ năng lượng ở trung tâm lò xo nén điều khiển hoạt động của công tắc nối đất. Cơ chế hoạt động của cầu dao ngắt kết nối này có đặc điểm của ba vị trí làm việc riêng biệt: Đóng (BẬT), Mở (TẮT) và Nối đất (EARTH). Cơ chế vận hành có chức năng khóa liên động cơ học năm phòng ngừa để đảm bảo an toàn vận hành và tuân thủ trình tự.

Mẫu mã và ý nghĩa

Thông số kỹ thuật

Làm thế nào để vận hành đúng sản phẩm này?

Tất cả các hoạt động của Cơ chế cách ly 11KV KDSGM-12D/630-20 cho bảng điện trung thế trong nhà được thực hiện bằng tay cầm hình lục giác chuyên dụng được lắp vào trục truyền động tương ứng.

1. Đóng công tắc ngắt kết nối

Đảm bảo công tắc nối đất của bảng ở vị trí TẮT.

Lắp tay cầm vào trục lục giác ở phía bên phải của cơ cấu.

Xoay khoảng 90°ngược chiều kim đồng hồ để đóng công tắc ngắt kết nối.

Khi công tắc ngắt kết nối ĐÓNG, cổng công tắc nối đất bị chặn bởi một tấm chỉ báo, ngăn ngừa hoạt động không an toàn.

2. Mở Công tắc Ngắt kết nối (OFF)

Lắp tay cầm vào trục lục giác ở mặt trên của cơ cấu.

Xoay khoảng 90° theo chiều kim đồng hồ để mở công tắc ngắt kết nối.

Sau khi MỞ, người vận hành có thể đóng lại công tắc ngắt kết nối hoặc vận hành công tắc nối đất.

3. Vận hành công tắc nối đất

Chỉ được phép sau khi công tắc ngắt kết nối được MỞ hoàn toàn.

Lắp tay cầm vào trục lục giác ở phía bên trái của cơ cấu.

Xoay 90° theo chiều kim đồng hồ để đóng mạch nối đất hoặc 90° ngược chiều kim đồng hồ để mở mạch tiếp đất.

Khi công tắc nối đất ĐÓNG, cổng công tắc ngắt kết nối sẽ bị chặn, duy trì tính toàn vẹn của khóa liên động và đảm bảo vận hành an toàn.

Các tính năng an toàn chính

Khóa liên động năm phòng ngừa: Ngăn chặn việc vô tình nối đất một mạch điện có điện hoặc cấp điện cho một mạch điện nối đất.

Chỉ báo trực quan: Hiển thị rõ ràng các vị trí chuyển đổi cho người vận hành.

Thực thi hoạt động tuần tự: Đảm bảo công tắc ngắt kết nối và công tắc nối đất luôn được vận hành theo đúng thứ tự.

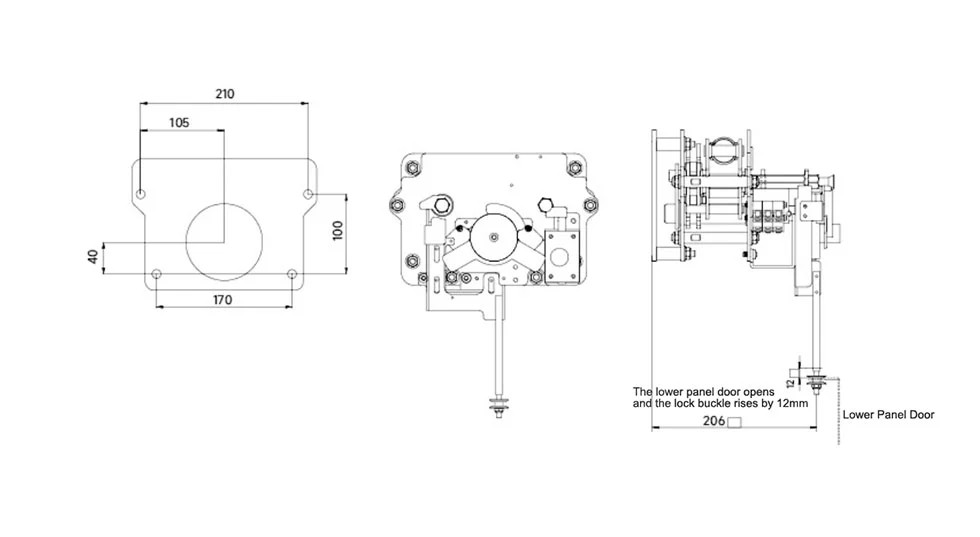

Ngoại hình và kích thước

Phạm vi ứng dụng

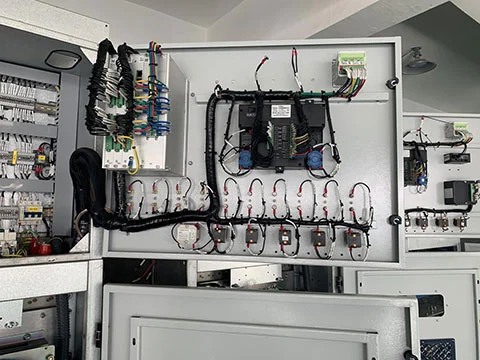

Cơ chế cách ly 11KV cho bảng điều khiển trong nhà điện áp trung thế này được thiết kế đặc biệt như một thành phần phù hợp cho các công tắc nối đất và cách ly ba vị trí (ON-OFF-EARTH) được lắp đặt trong các thiết bị chính vòng cách điện bằng khí (RMU) và bảng thiết bị đóng cắt cách điện bằng khí trung thế, thân thiện với môi trường. Nó phù hợp cho các ứng dụng yêu cầu khóa liên động an toàn nghiêm ngặt và chuyển mạch hoạt động bằng lò xo đáng tin cậy trong các hệ thống phân phối điện tiện ích, thương mại và công nghiệp.

Câu hỏi thường gặp

Câu hỏi 1: Trình tự vận hành chính xác giữa công tắc ngắt kết nối và công tắc nối đất là gì?

Đáp: Việc khóa liên động an toàn phải được thực hiện theo một trình tự nghiêm ngặt. Công tắc nối đất chỉ có thể được vận hành (đóng hoặc mở) sau khi công tắc ngắt kết nối hoàn toàn MỞ. Công tắc ngắt kết nối chỉ có thể được vận hành khi công tắc nối đất mở hoàn toàn. Việc tuân thủ trình tự này sẽ ngăn chặn việc đóng công tắc nối đất một cách nguy hiểm vào mạch điện đang có điện.

Câu hỏi 2: "Chức năng khóa liên động năm phòng ngừa" hoạt động như thế nào đối với cơ chế hoạt động này?

Trả lời: Chức năng khóa liên động hoạt động chủ yếu thông qua thiết kế cơ khí. khi công tắc ngắt kết nối hoặc công tắc nối đất ở vị trí ĐÓNG, tấm chắn vật lý sẽ chặn trục vận hành của công tắc đối diện. Cơ chế cách ly này sẽ đảm bảo ngăn chặn các hoạt động an toàn quan trọng, bao gồm nối đất mạch điện có điện, cấp điện cho mạch nối đất và tiếp cận bên trong khoang trong khi thiết bị được cấp điện.

Câu 3: Cơ chế cách ly 11KV cho bảng điện trung thế trong nhà này tuân thủ những tiêu chuẩn nào?

Trả lời: Bảng điều khiển trong nhà điện áp trung thế được sản xuất và thử nghiệm đầy đủ theo tiêu chuẩn quốc gia Trung Quốc GB/T 1985-2023 "Bộ ngắt kết nối và công tắc nối đất xoay chiều điện áp cao" cũng như các thông số kỹ thuật liên quan khác cho các bộ phận của thiết bị đóng cắt.

Câu hỏi 4: Tay cầm vận hành có phổ biến cho tất cả các hoạt động không?

Đáp: Có, một tay cầm lục giác chuyên dụng duy nhất được sử dụng cho mọi thao tác. Tuy nhiên, nó chỉ có thể được lắp vào trục vận hành cụ thể mà không bị chặn bởi tấm chỉ báo khóa liên động tại bất kỳ thời điểm nào, từ đó thực hiện đúng quy trình.

Câu hỏi 5: Làm thế nào người vận hành có thể xác nhận trực quan vị trí hiện tại của các công tắc?

Đáp: Cơ chế này có một chỉ báo vị trí rõ ràng. Hơn nữa, hệ thống khóa liên động cung cấp tín hiệu trực quan: nếu một cổng vận hành được che bởi tấm chỉ báo thì công tắc tương ứng ở vị trí ĐÓNG và công tắc thay thế có thể hoạt động an toàn (nếu có thể truy cập được cổng của nó).

Tại sao chọn sản phẩm Cotenele?

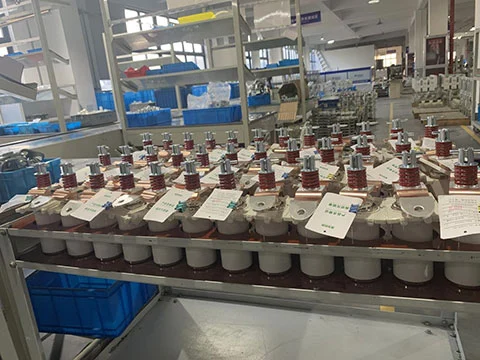

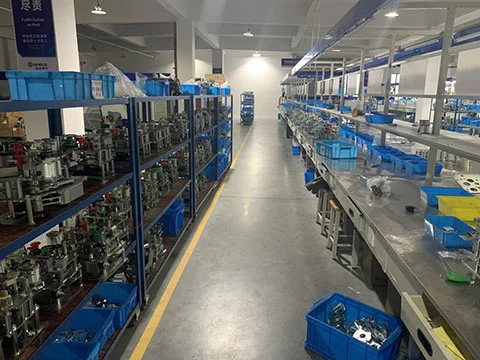

Sản xuất nội bộ:Sở hữu hơn 30.000 mét vuông không gian nhà máy và được chứng nhận ISO 9001, ISO14001 và ISO45001.

Độ tin cậy:Được sử dụng trong nhiều dự án điện, tàu điện ngầm, hóa dầu và công nghiệp.

Tùy chỉnh nhanh:Cung cấp dịch vụ OEM/ODM cho các nhà sản xuất thiết bị đóng cắt.

Đổi mới môi trường:Tập trung vào các thành phần GIS thân thiện với môi trường.

Chuyên môn kỹ thuật:Đội ngũ kỹ thuật giàu kinh nghiệm đảm bảo sản phẩm an toàn, chính xác và bền bỉ.

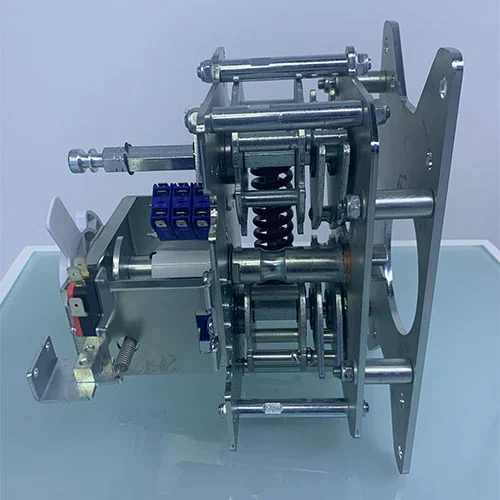

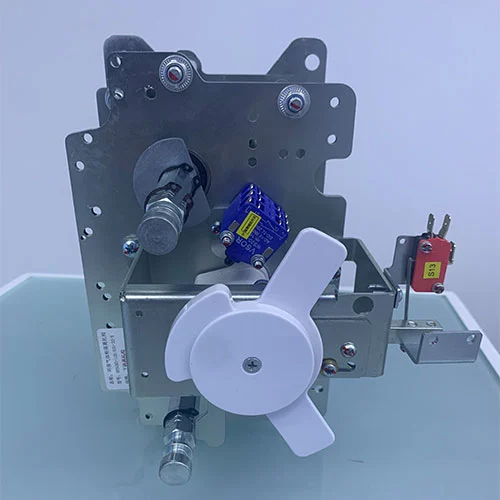

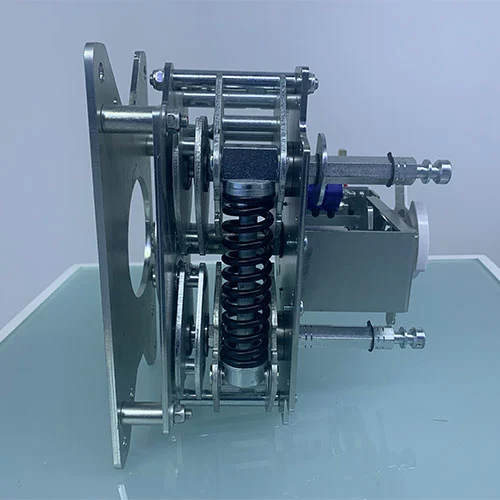

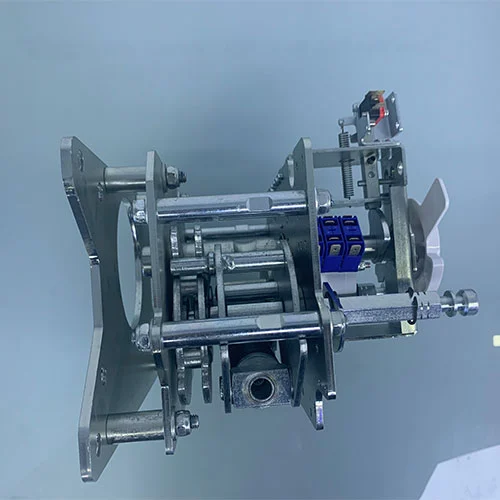

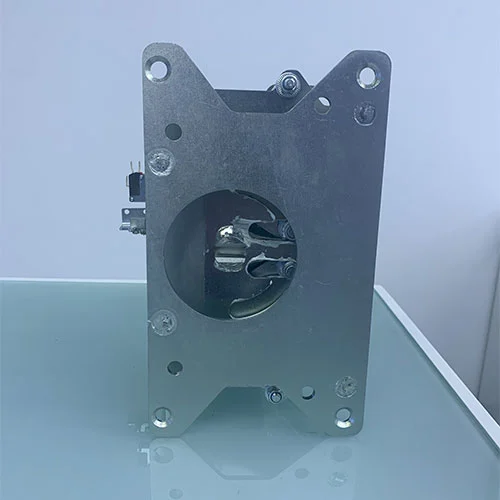

Sản phẩm Hiển Thị
