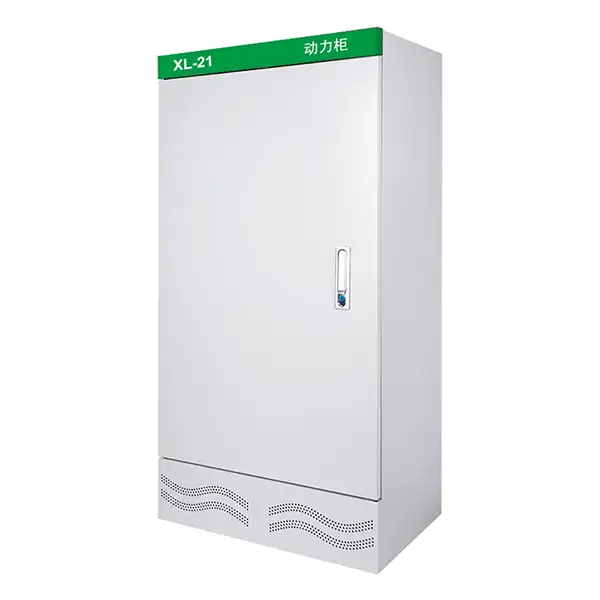

Trung tâm điều khiển động cơ điện áp thấp XL-21 Thiết bị đóng cắt LV

Cotenele là nhà sản xuất Thiết bị đóng cắt LV của Trung tâm điều khiển động cơ điện áp thấp XL-21, Thiết bị đóng cắt điện áp thấp XL-21 là một trong những thiết bị đóng cắt phân phối điện sớm nhất và được sử dụng rộng rãi nhất ở Trung Quốc. Mục đích chính của nó là phân phối năng lượng điện đến thiết bị sử dụng cuối trong hệ thống điện hoạt động ở tần số 50Hz và điện áp định mức 380V (hoặc 400V/500V/660V), đồng thời cung cấp khả năng điều khiển thiết bị và bảo vệ mạch điện. Nó tương thích với các hệ thống nối đất khác nhau, bao gồm ba pha ba dây, ba pha bốn dây và ba pha năm dây (ví dụ TN-C, TT).

Thiết bị đóng cắt điện áp thấp XL-21 có ưu điểm là chất lượng đáng tin cậy, lắp đặt linh hoạt và bảo trì dễ dàng, đồng thời tuân thủ các tiêu chuẩn quốc gia và quốc tế có liên quan như GB/T 7251, IEC 60439, CCC, v.v. Cotenele đã đạt chứng nhận quản lý chất lượng ISO 9001.

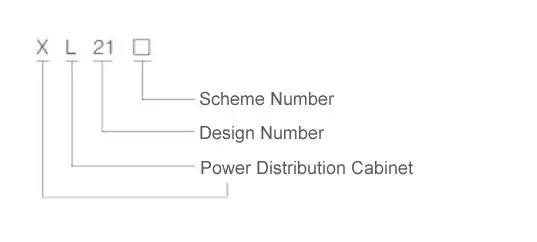

Mô hình và ý nghĩa

Thông số kỹ thuật chính

Đặc điểm cấu trúc sản phẩm của thiết bị đóng cắt XL-21 là gì?

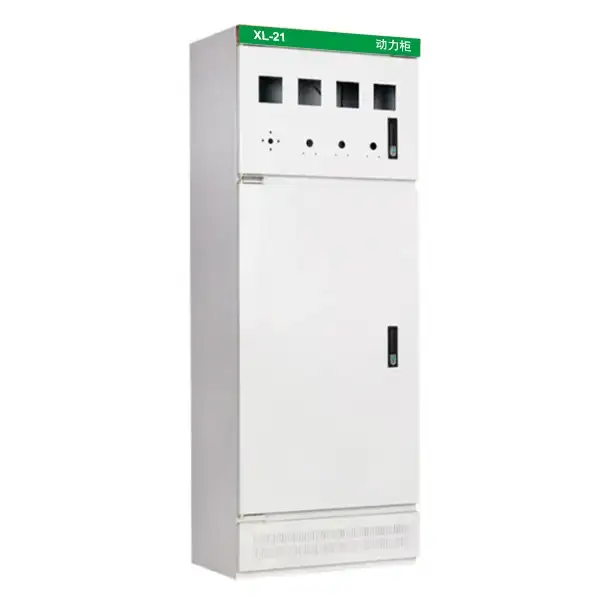

1. Bao vây:Vỏ thiết bị đóng cắt điện áp thấp XL-21 thích ứng với thiết kế khép kín hoàn toàn, Thiết kế này có thể bảo vệ hiệu quả khỏi bụi và các vật thể bên ngoài. Cấp bảo vệ tiêu chuẩn là IP30, có cấp cao hơn theo yêu cầu. Điện áp thấp có hai loại kết cấu: loại lắp ráp (tính linh hoạt cao) và loại hàn (cường độ cao).

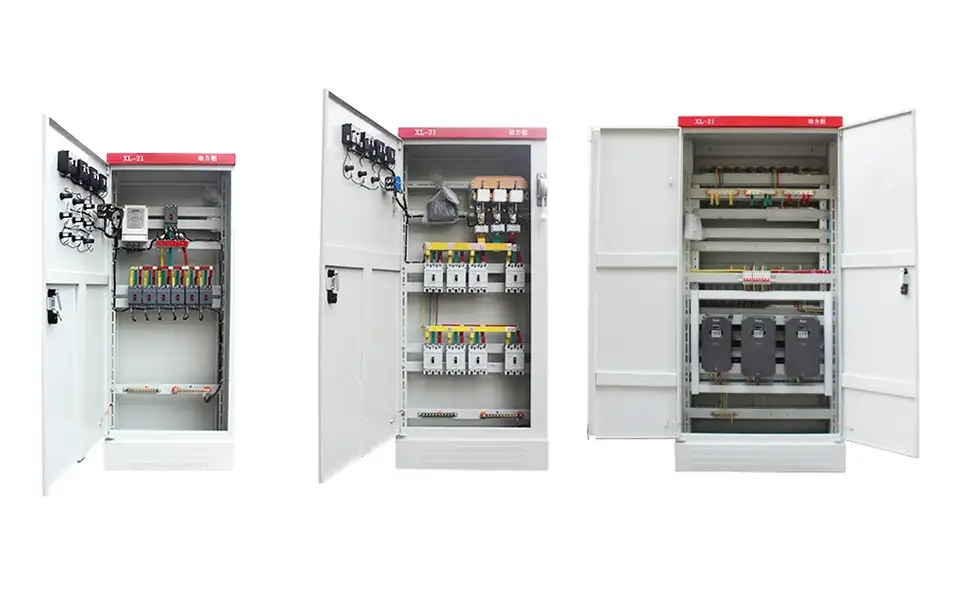

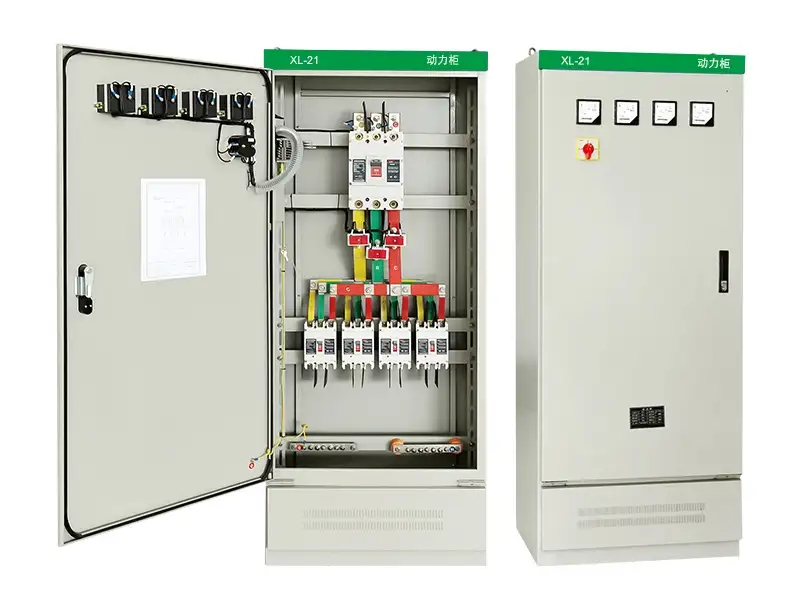

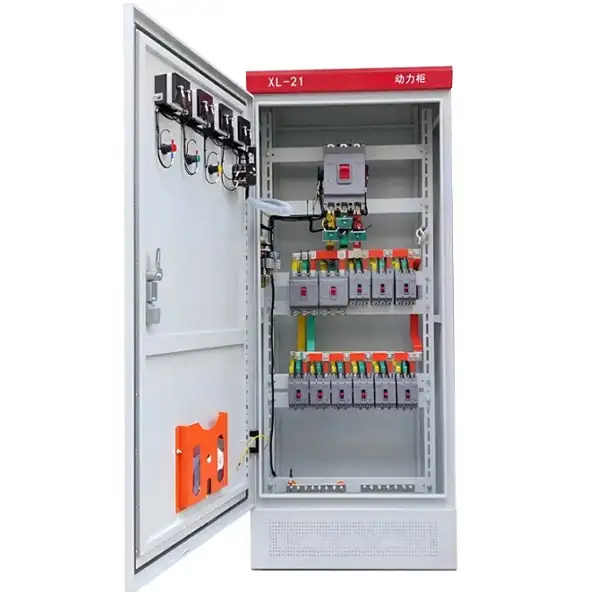

2. Lắp đặt & Bảo trì:Thiết bị đóng cắt LV của Trung tâm điều khiển động cơ điện áp thấp XL-21 được thiết kế để gắn trên tường và bảo trì phía trước, tiết kiệm không gian. Khi cửa mở, tất cả các bộ phận bên trong đều lộ ra ngoài hoàn toàn, điều này giúp cho việc bảo trì định kỳ rất thuận tiện.

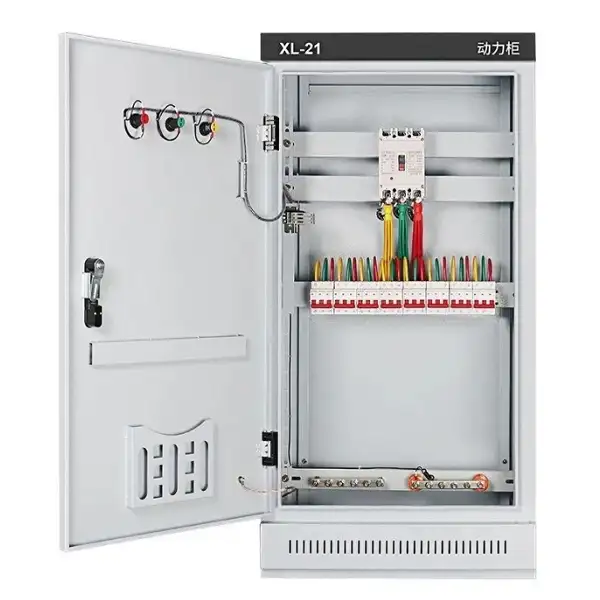

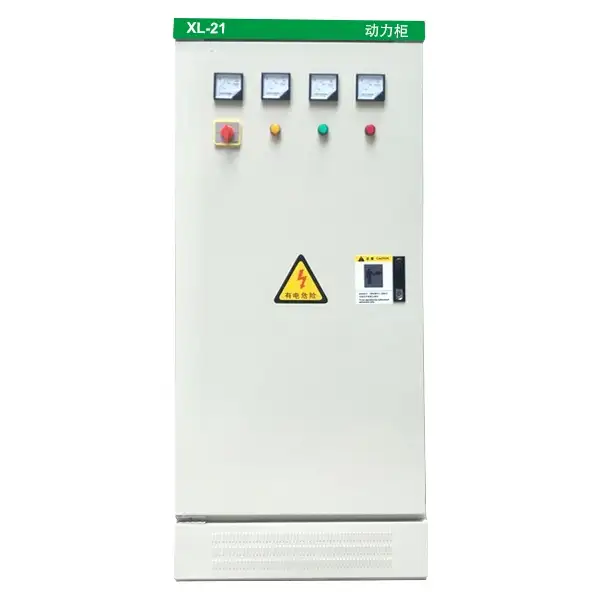

3. Bố cục bên trong:Bảng điều khiển này điều chỉnh cấu trúc dầm hoặc tấm để bố trí linh hoạt. Các bộ phận vận hành như nút ấn, đèn báo và các dụng cụ như vôn kế, ampe kế được gắn trên cửa, trong khi tay cầm vận hành công tắc chính được đặt ở phía trước bên phải của tủ để dễ dàng thao tác.

4. Vật liệu & Hoàn thiện:Vỏ bọc của thiết bị đóng cắt hạ thế được làm bằng thép tấm cán nguội chất lượng cao có độ dày tối thiểu 1,5 mm, được uốn cong và hàn để có độ bền cao. Bề mặt được xử lý bằng sơn tĩnh điện cho khả năng chống ăn mòn cực tốt. Cửa có thể mở một góc không dưới 120 độ để dễ dàng ra vào. Cả vỏ và cửa đều được trang bị vít nối đất để đảm bảo nối đất an toàn và đáng tin cậy.

Chức năng cốt lõi và các thành phần cho bảng hạ thế XL-21

1. Chức năng cốt lõi

Thiết bị đóng cắt LV của Trung tâm điều khiển động cơ điện áp thấp XL-21 thường được sử dụng để cung cấp nguồn điện đáng tin cậy cho thiết bị được kết nối, dùng để điều khiển khởi động/dừng chính xác cho động cơ và các tải khác. Nó cũng hỗ trợ giám sát vận hành theo thời gian thực các thông số chính như dòng điện và điện áp, đồng thời đảm bảo chức năng bảo vệ mạch toàn diện để đối phó với các lỗi như quá tải, ngắn mạch và rò rỉ.

2. Linh kiện tiêu biểu

Bảng điện áp thấp XL-21 thường bao gồm một số thành phần lõi bên dưới, chẳng hạn như cầu dao vỏ đúc (MCCB), cầu dao không khí (ACB), cầu dao dòng điện dư (RCCB), v.v. Công tắc chính hoặc công tắc đầu vào, ví dụ như cầu dao vỏ đúc CM1-400L, điều khiển nguồn điện đến của toàn bộ bảng phân phối và thường được đặt ở đầu vào của mạch chính. Công tắc nhánh hoặc công tắc đi, chẳng hạn như bộ ngắt mạch hoặc công tắc tơ CM1-100L, chịu trách nhiệm quản lý các mạch nhánh độc lập như động cơ hoặc đèn chiếu sáng.

Các thiết bị bảo vệ thường được tích hợp vào bộ ngắt mạch, cung cấp khả năng bảo vệ quá tải và ngắn mạch, cùng với các phụ kiện bảo vệ dòng dư tùy chọn. Các thiết bị điều khiển cho phép cuộn dây công tắc tơ AC hoạt động cục bộ hoặc từ xa để khởi động hoặc dừng thiết bị công suất cao. Cuối cùng, các chỉ báo và bộ điều khiển khác nhau bao gồm vôn kế, ampe kế, đèn báo và nút ấn, cùng với các bộ phận gắn trên tủ, tạo thành một giao diện điều khiển và hiển thị hoàn chỉnh.

Điều kiện hoạt động và môi trường lắp đặt

Để đảm bảo hoạt động ổn định lâu dài cần phải đáp ứng các điều kiện môi trường sau:

1. Độ cao:Nói chung 2000 m; điều trị đặc biệt cần thiết cho độ cao cao hơn.

2. Nhiệt độ môi trường:-10°C đến +40°C, với mức trung bình 24 giờ ≤+35°C.

3. Độ ẩm tương đối:50% ở +40°C; lên tới 90% ở +20°C – phải ngăn chặn sự ngưng tụ.

4. Độ nghiêng lắp đặt:5° so với phương thẳng đứng để đảm bảo sự ổn định.

5. Điều kiện môi trường:Không có rung động hoặc sốc nghiêm trọng; không có khí ăn mòn hoặc nổ; không có bụi dẫn điện.

6. Bảo quản và vận chuyển:Trước khi lắp đặt nên bảo quản ở nơi khô ráo, sạch sẽ để tránh ẩm ướt. Kênh móng và bu lông neo sẽ do người sử dụng cung cấp.

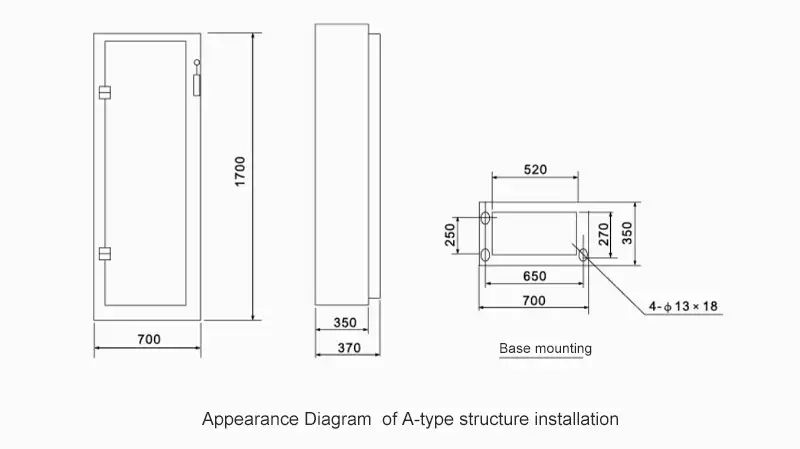

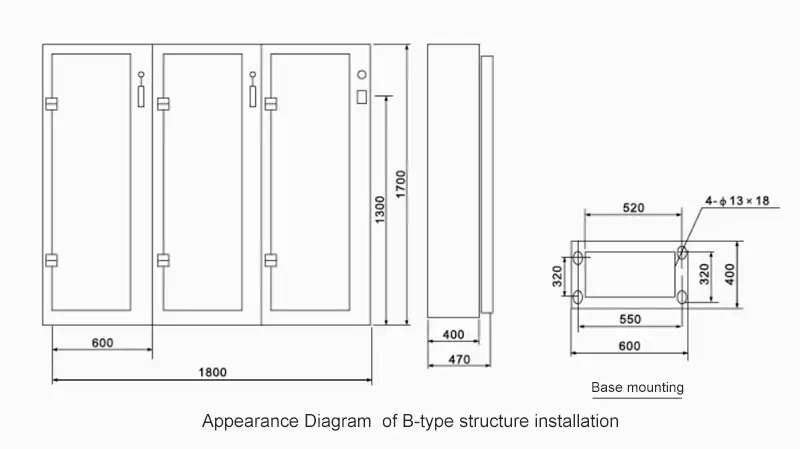

Sơ đồ hướng dẫn lắp đặt và xuất hiện

Vận hành, bảo trì và kiểm tra

Trước khi đưa tủ phân phối điện vào sử dụng sau khi lắp đặt hoặc đại tu phải thực hiện các cuộc kiểm tra, thử nghiệm sau đây (việc kiểm tra, thử nghiệm sau đại tu được xác định căn cứ vào tính chất của đại tu):

1. Kiểm tra xem các thiết bị điện và hệ thống dây điện thứ cấp lắp đặt bên trong tủ phân phối điện có phù hợp với yêu cầu bản vẽ hay không.

2. Kiểm tra xem công tắc dao và công tắc khí được sử dụng để vận hành có linh hoạt và không bị kẹt hay không.

3. Kiểm tra xem thiết bị điện có tiếp xúc tốt và đáp ứng yêu cầu vận hành của thiết bị hay không.

4. Kiểm tra xem có vật lạ nào bên trong tủ phân phối điện hay không và liệu có vít siết nào trên các bộ phận khác nhau bị lỏng hay không.

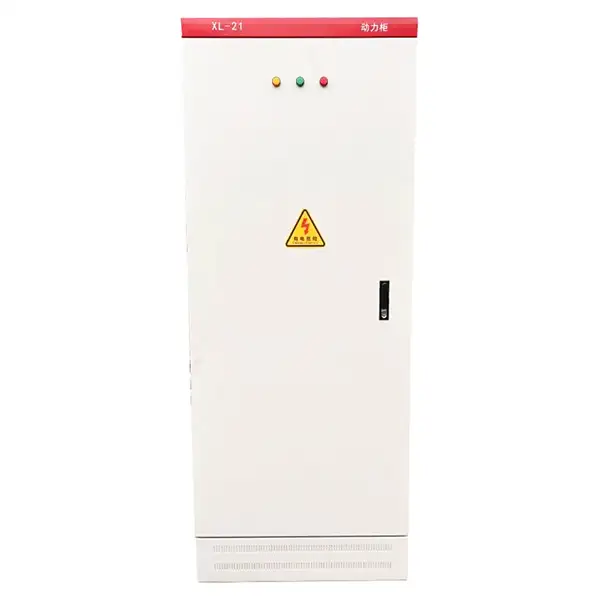

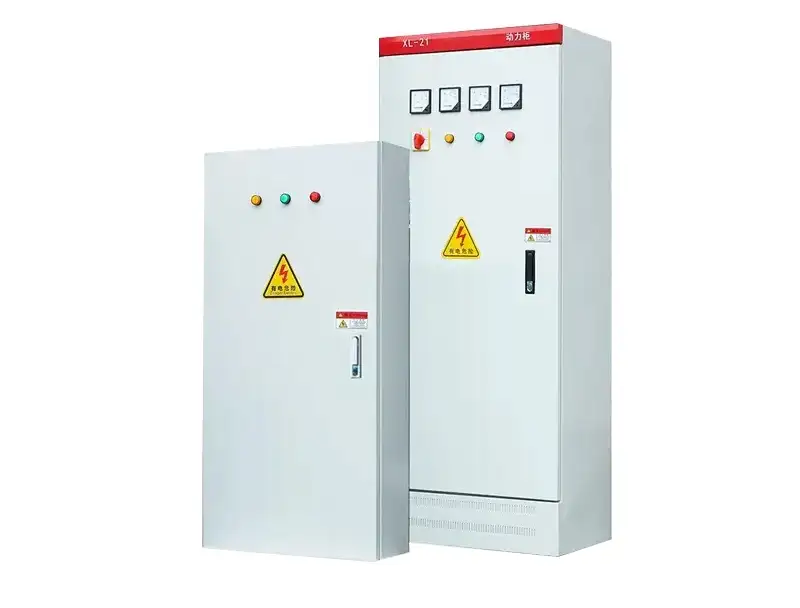

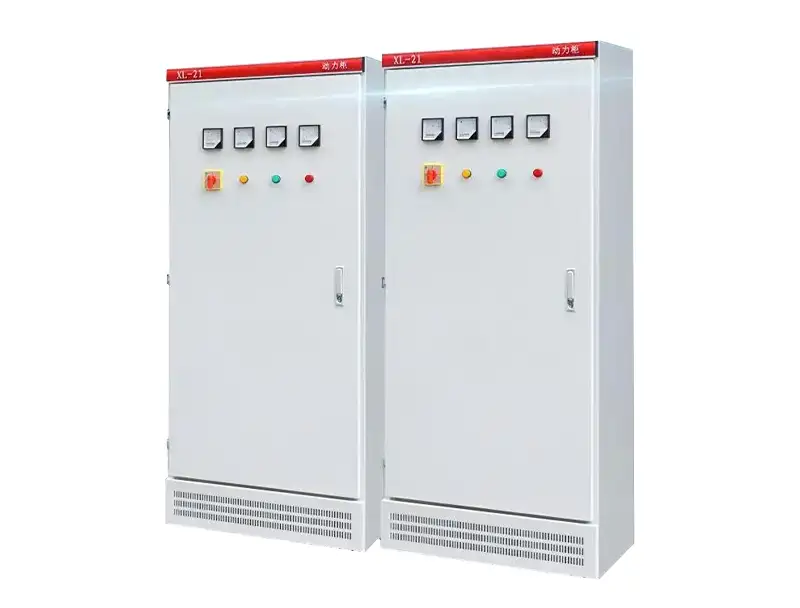

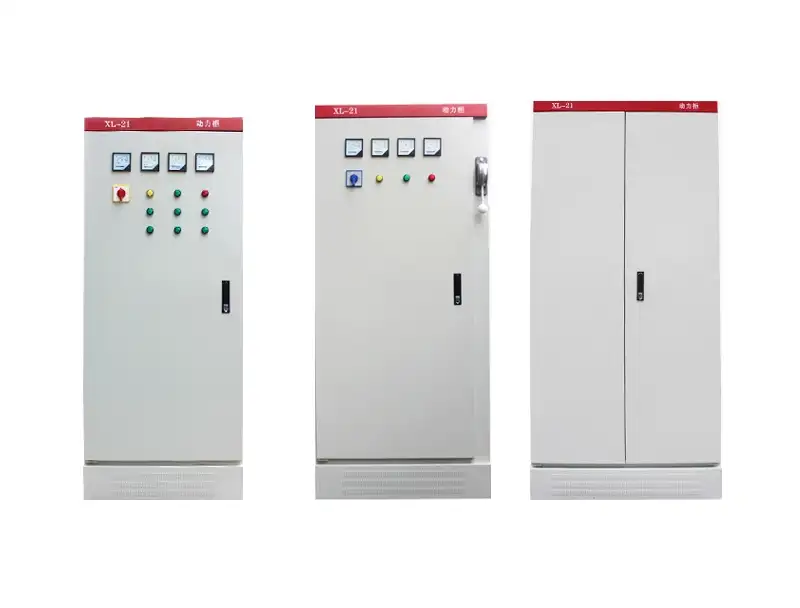

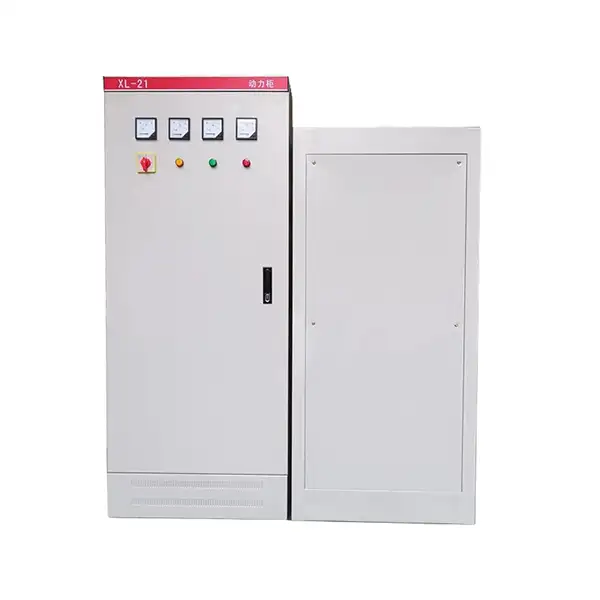

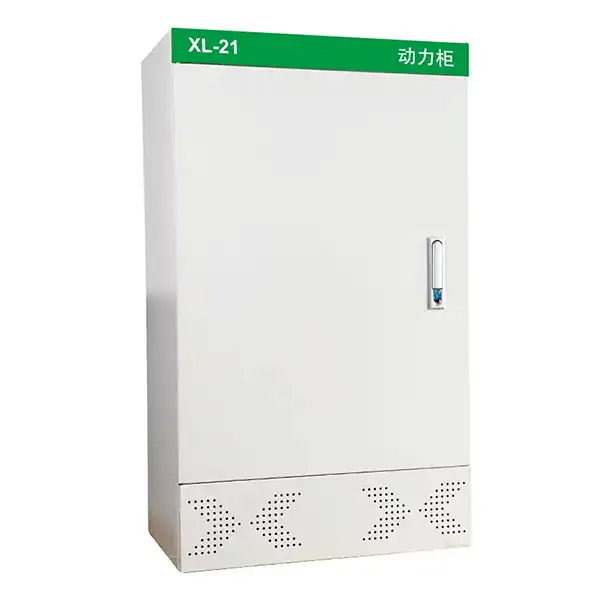

Sản phẩm hiển thị
