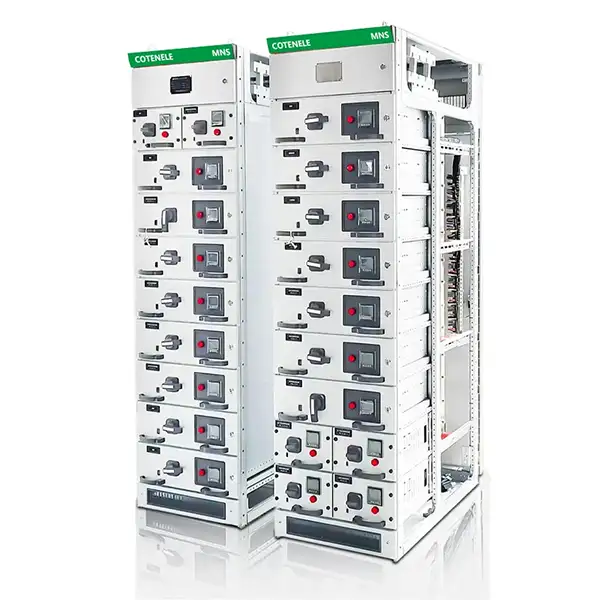

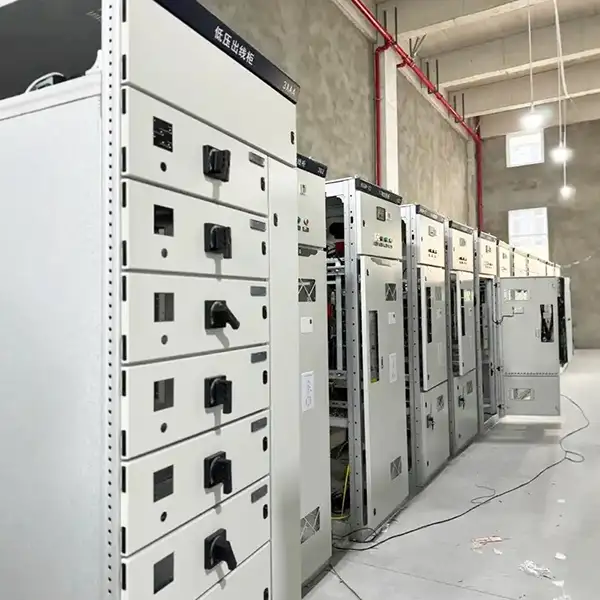

Thiết bị đóng cắt điện áp thấp có thể rút ra MNS

Thông số kỹ thuật chính

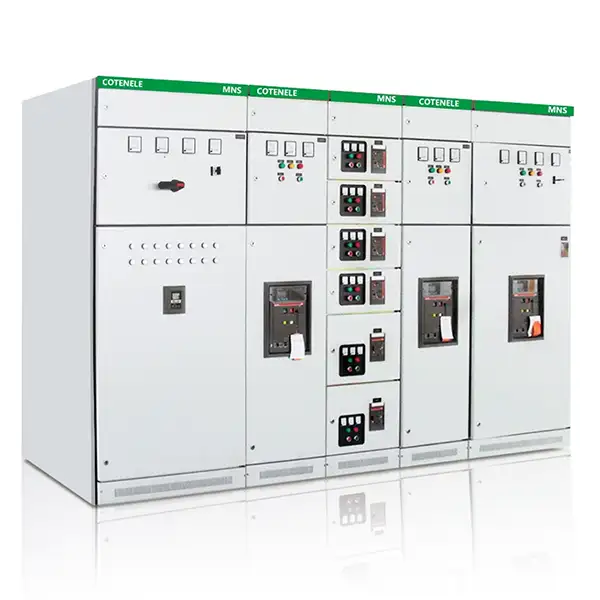

Cấu trúc của thiết bị đóng cắt MNS là gì？

Thân tủ của thiết bị đóng cắt hạ thế MNS được phân chia rõ ràng thành nhiều ngăn độc lập, điều này có thể đảm bảo cách ly lỗi và an toàn vận hành:

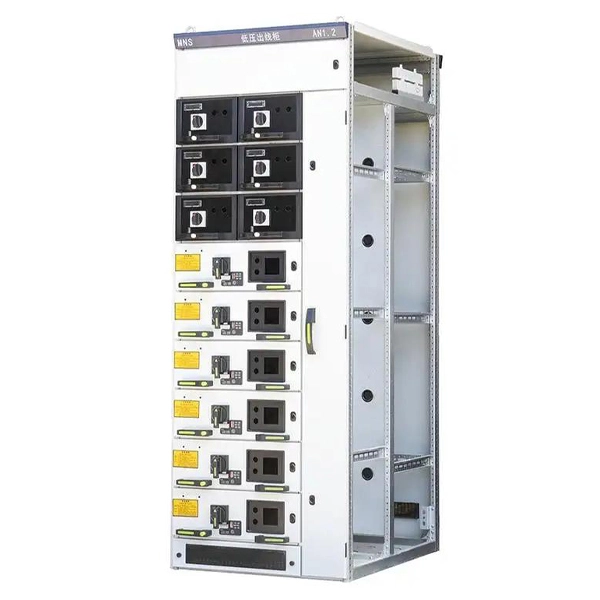

Khung tủ:Cấu trúc cơ bản của tủ thiết bị đóng cắt MNS bao gồm các biên dạng hình chữ C được lắp ráp với nhau. Biên dạng hình chữ C được chế tạo bằng cách uốn các tấm thép có E=25mm làm lỗ lắp đặt mô-đun. Tất cả các giá đỡ tủ và vách ngăn bên trong đều được xử lý bằng mạ kẽm. Các tấm cửa xung quanh và các tấm bên được phủ phun tĩnh điện cao áp. Khung tủ này có các tính năng có độ bền và tính linh hoạt cao.

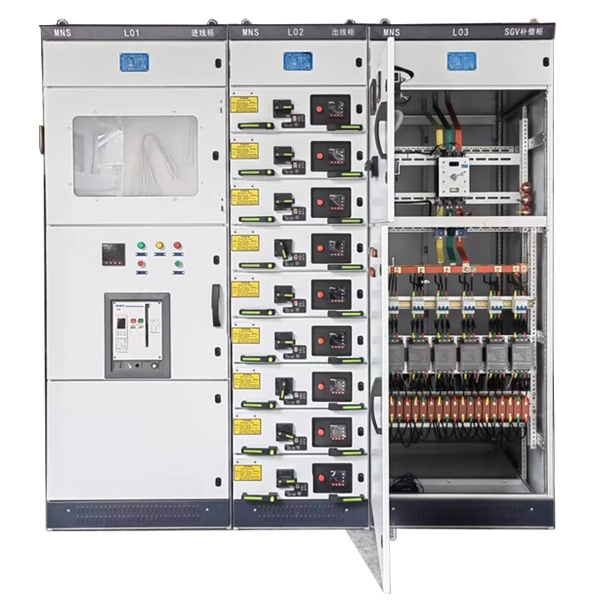

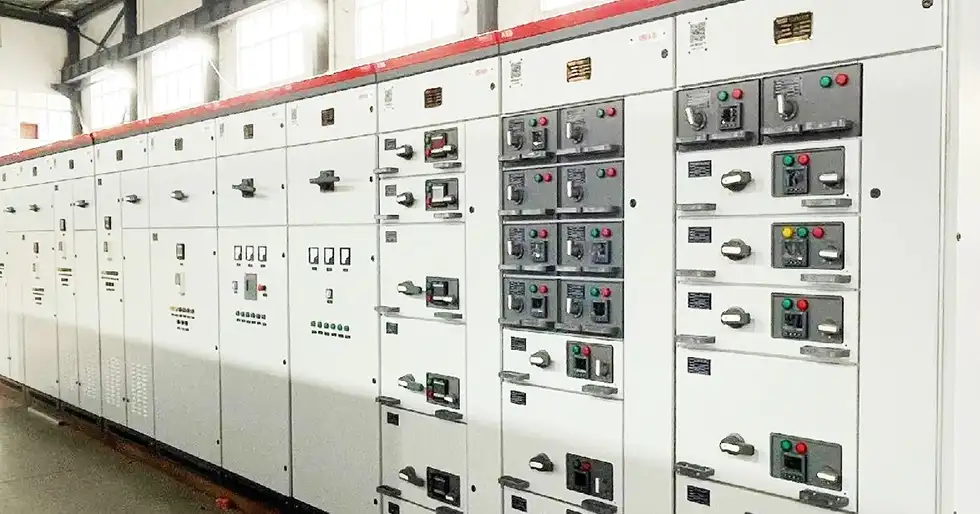

Các ngăn chức năng:

1. Khoang thanh cái ngang:Nằm ở phía sau tủ, đây là kênh chính để thu thập và phân phối điện.

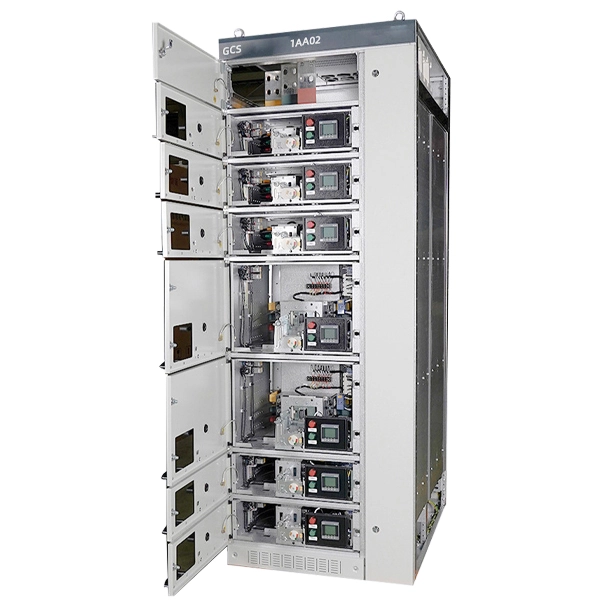

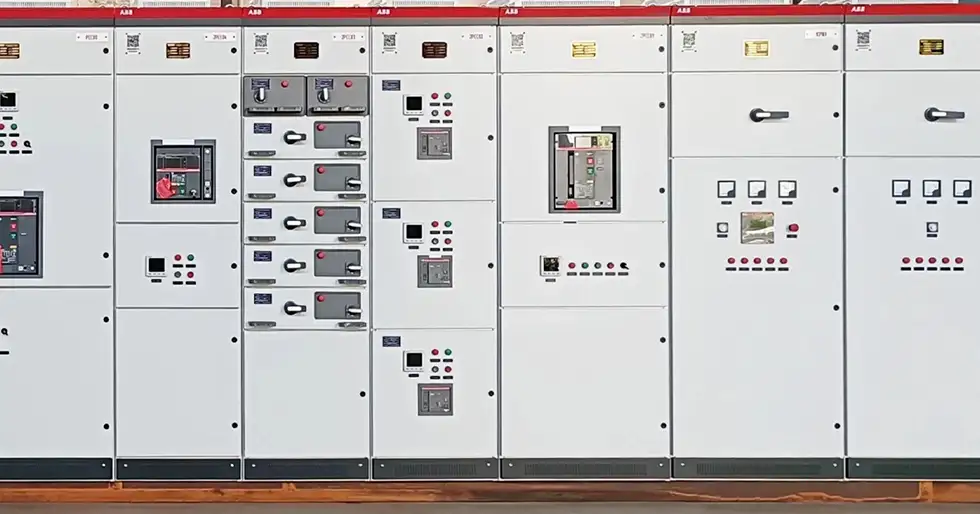

2. Khoang Đơn vị chức năng:Nằm ở phía trước tủ, nó chứa các ngăn kéo, mỗi ngăn là một mô-đun chức năng độc lập.

3. Ngăn chứa cáp:Nằm ở phía trước bên phải hoặc phần dưới của tủ, dùng để kết nối cáp vào và ra.

Đặc tính và ưu điểm của sản phẩm:

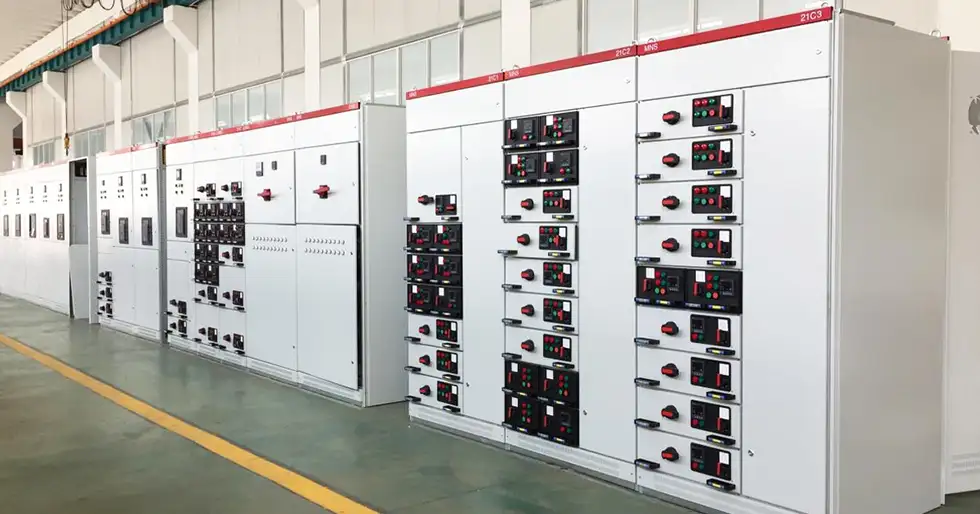

1. Tính mô đun và linh hoạt:Chiều cao ngăn kéo của Thiết bị đóng cắt điện áp thấp rút ra MNS dựa trên kích thước mô-đun (ví dụ: 8E/4, 8E/2, 8E, 16E, 24E), có thể được cấu hình linh hoạt. Một tủ đơn có thể chứa tối đa 36 mạch (hoạt động một mặt).

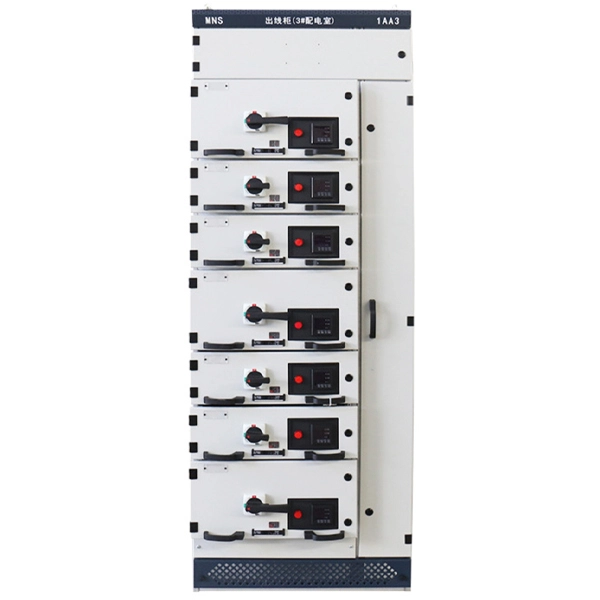

2. Thiết kế ngăn kéo ba vị trí:Mỗi ngăn kéo có ba vị trí: "Đã kết nối", "Kiểm tra" và "Đã ngắt kết nối".

Đã kết nối:Các mạch chính và phụ đều được kết nối; thiết bị hoạt động bình thường.

Bài kiểm tra:Ngắt kết nối mạch chính, chỉ kết nối mạch phụ – cho phép kiểm tra mạch điều khiển mà không cần ngắt điện mạch chính.

Đã ngắt kết nối:Cả mạch chính và mạch phụ đều bị ngắt kết nối; ngăn kéo có thể được rút hoàn toàn để bảo trì hoặc thay thế.

3. Độ an toàn và độ tin cậy cao:

Khóa liên động cơ khí:Tay cầm vận hành ngăn kéo của thiết bị đóng cắt MNS khóa liên động với cầu dao bên trong, đảm bảo ngăn kéo chỉ có thể được di chuyển khi cầu dao mở, điều này có thể ngăn cản hoạt động khi có tải.

4. Cách ly vật lý:Các ngăn thiết bị đóng cắt được ngăn cách bằng các tấm thép hoặc tấm chắn bằng nhựa chống cháy có độ bền cao, có thể hạn chế sự lan truyền lỗi một cách hiệu quả.

Hệ thống thanh cái mạnh mẽ:Thanh cái ngang của thiết bị đóng cắt MNS được thiết kế đặc biệt để chịu được dòng điện ngắn mạch lên đến 100kA/1 giây với độ ổn định động và nhiệt tuyệt vời.

Khả năng thông minh:Thiết bị đóng cắt này có thể tích hợp đồng hồ đo thông minh và mô-đun truyền thông (ví dụ: Modbus, Profibus) để giám sát từ xa, đo thông số (dòng điện, điện áp, hệ số công suất, v.v.) và cảnh báo sớm lỗi.

5. Dễ dàng cài đặt và bảo trì:Ngăn kéo thiết bị đóng cắt của MN chạy trên thanh dẫn hướng con lăn để có khả năng chống rút thấp, có thể vận hành bởi một người. Khoang cáp cung cấp không gian rộng rãi và hỗ trợ kết nối phía trước hoặc phía sau, tạo điều kiện thuận lợi cho việc bảo trì.

Cân nhắc lựa chọn và sử dụng

1. Khớp thông số kỹ thuật:Xác định dòng điện định mức dựa trên tổng công suất tải và hệ số phân tập; lựa chọn thiết bị đóng cắt có khả năng cắt phù hợp theo khả năng ngắn mạch của lưới.

2. Cấu hình chức năng và mạch:Làm rõ ứng dụng là trung tâm điện (PC) hay trung tâm điều khiển động cơ (MCC) và chọn loại và kích thước ngăn kéo phù hợp.

3. Khả năng thích ứng với môi trường:Chọn mức bảo vệ thích hợp (ví dụ: IP30, IP40, IP54) dựa trên môi trường lắp đặt (ví dụ: phòng điện khô ráo sạch sẽ so với xưởng công nghiệp ẩm ướt bụi bặm).

4. Cấu hình ngăn kéo:

Đơn vị 1/4:Dành cho các mạch có công suất nhỏ, mật độ cao như thiết bị chiếu sáng và công suất nhỏ.

1/2 đơn vị:Thích hợp cho các mạch có công suất trung bình, ví dụ: điều khiển quạt và máy bơm.

1 đơn vị trở lên:Được sử dụng cho thiết bị công suất cao hoặc các mạch chính như đầu vào và dây nối thanh cái.

Điểm lắp đặt và bảo trì

1. Môi trường cài đặt:Thiết bị đóng cắt điện áp thấp rút ra MNS phải được lắp đặt trong nhà không có khí hoặc bụi dễ nổ, ăn mòn. Nền móng phải bằng phẳng, với sai số cân bằng thép của kênh được kiểm soát trong khoảng 1/1000.

2. Quy trình cài đặt:Thực hiện theo các bước: "Chuẩn bị → Định vị → Kết nối → Chạy thử". Sau khi kết nối thanh cái chính, cần kiểm tra điện trở cách điện và các kiểm tra khác để đảm bảo tính chính xác trước khi cấp điện.

3. Vận hành và bảo trì:Tất cả công việc vận hành và bảo trì phải được thực hiện bởi người vận hành điện chuyên nghiệp đã qua đào tạo. Trong quá trình bảo trì hàng ngày, cần thường xuyên kiểm tra xem khu vực tiếp xúc của phích cắm ngăn kéo có bị quá nóng hay không, kiểm tra xem thiết bị khóa liên động cơ học có hoạt động tốt hay không và làm sạch bụi tích tụ bên trong bảng điều khiển.

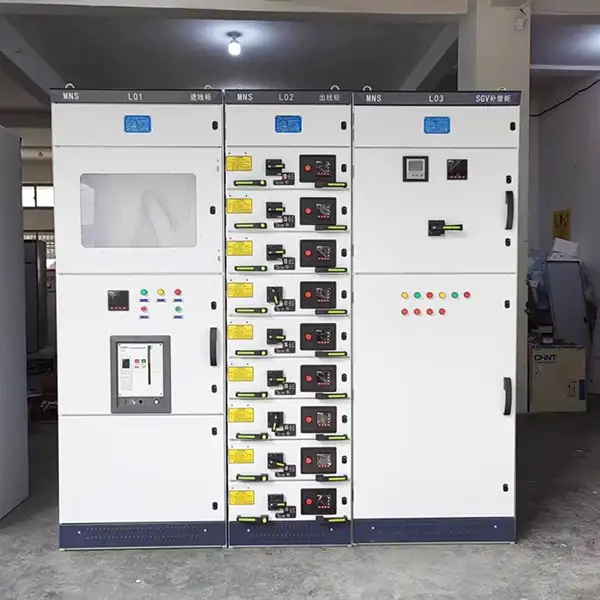

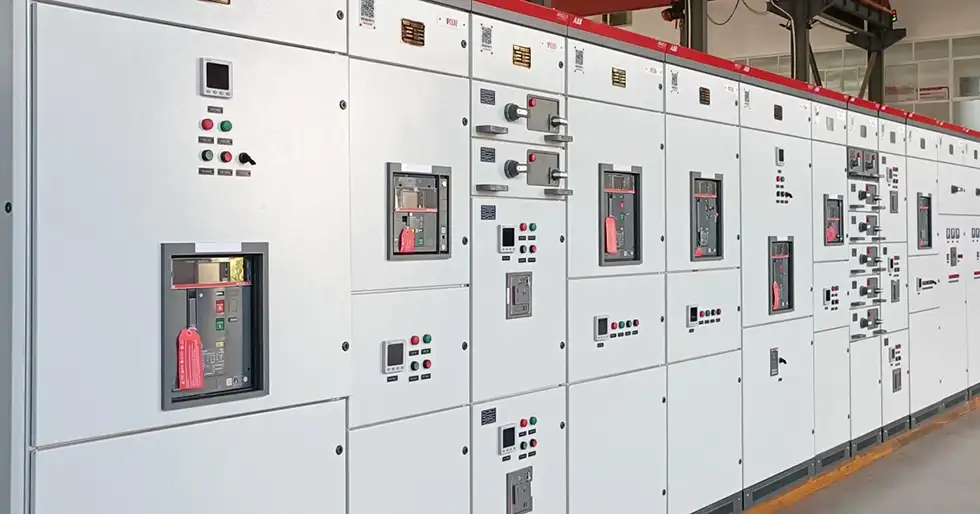

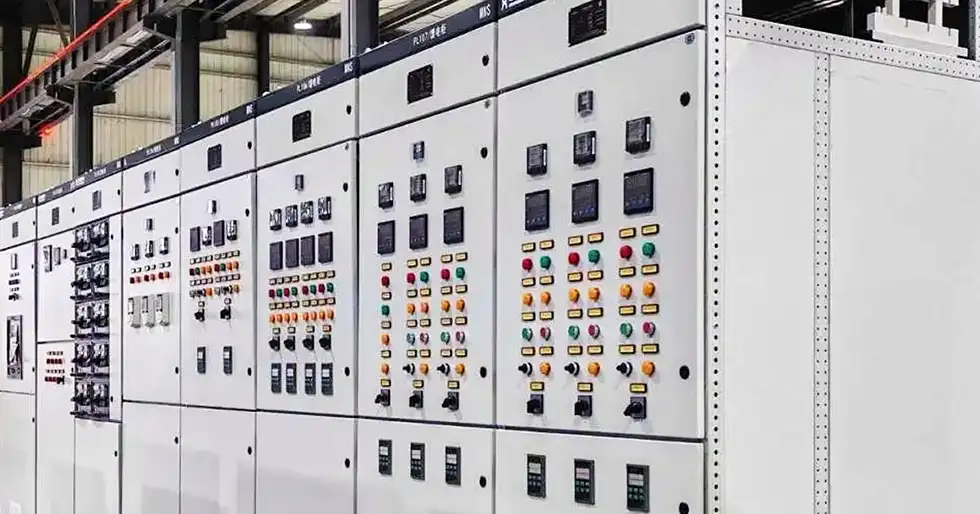

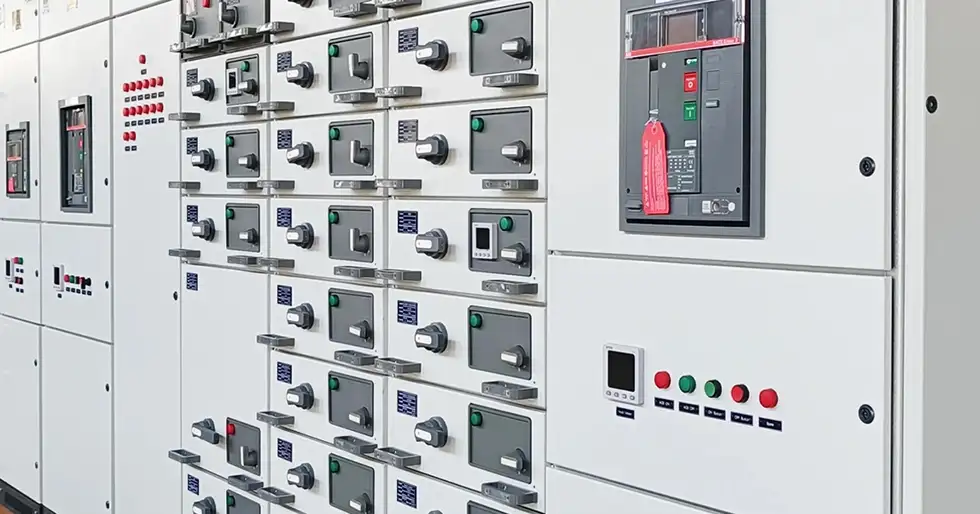

Sản phẩm hiển thị
