Hộp phân phối điện áp thấp JP Thiết bị đóng cắt LV

Thiết bị đóng cắt LV Hộp phân phối điện áp thấp Cotenel JP kết hợp nhiều chức năng như phân phối điện, điều khiển, bảo vệ, bù công suất phản kháng và đo năng lượng, với mô-đun bảo vệ rò rỉ tùy chọn có sẵn theo yêu cầu. Hộp phân phối tích hợp hạ thế dòng JP được sản xuất bằng thép không gỉ 201 hoặc 304 chất lượng cao với lớp sơn tĩnh điện hoàn thiện, hộp phân phối này chống chịu thời tiết và giảm độ chói thị giác, đồng thời tấm cửa xốp chắc chắn và bền bỉ, có thể giữ nguyên hình dạng trong thời gian dài. Khóa móc được trang bị hộp phân phối điện áp thấp dòng JP tăng cường bảo mật chống giả mạo và các vòng nâng gắn bên hông tiêu chuẩn giúp đơn giản hóa việc lắp đặt và xử lý tại chỗ. Hộp phân phối điện áp thấp này rất phù hợp với hệ thống AC 50Hz có điện áp định mức dưới 0,4kV, tuân thủ các tiêu chuẩn GB7251.1‑1997 và ISO9001. Hộp phân phối điện áp thấp JP có kích thước nhỏ gọn, dễ lắp đặt và chi phí bảo trì thấp, lý tưởng cho môi trường ngoài trời hoặc nông thôn đòi hỏi mức độ bảo vệ cao và hiệu suất lâu dài đáng tin cậy. Đó là sự lựa chọn hoàn hảo cho mạng lưới phân phối điện áp thấp hiện đại.

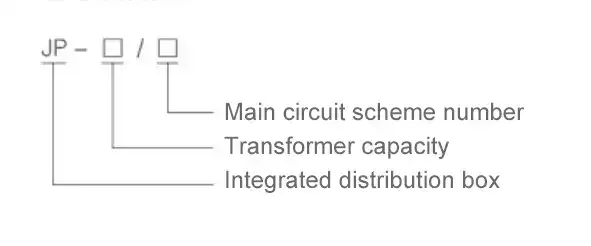

Mô-đun và ý nghĩa

Thông số kỹ thuật chính

Điều kiện làm việc

1. Nhiệt độ môi trường:-25oC +40oC;

2. Độ ẩm tương đối của không khí:trung bình ngày không quá 90%, trung bình tháng không quá 90%

3. Độ cao:không quá 2000m;

4. Lắp đặt ở nơi không có rung động và va đập mạnh, không có khí ăn mòn.

Thiết bị đóng cắt LV hộp phân phối điện áp thấp JP là gì?

Cốt lõi của hộp phân phối tích hợp điện áp thấp dòng JP là "tích hợp" cấu trúc, tích hợp tất cả các mô-đun chức năng cần thiết cho toàn bộ khu vực phân phối điện vào một lớp vỏ chắc chắn, bao gồm:

1. Phân phối điện:Hộp phân phối điện áp thấp JP có thể phân phối năng lượng điện đầu ra từ máy biến áp đến các mạch nhánh khác nhau một cách an toàn và đáng tin cậy;

2. Đo năng lượng:Hộp phân phối điện áp thấp JP có thể đo chính xác mức tiêu thụ điện năng thông qua các phòng đo lường và máy biến dòng tích hợp, đồng thời thường có chức năng chống giả mạo;

3. Chức năng bảo vệ:Hộp phân phối JP này có thể cung cấp bảo vệ quá tải, ngắn mạch, rò rỉ, quá điện áp, thấp áp, mất pha và bảo vệ đột biến để đảm bảo an toàn điện; Và điều khiển và bù công suất phản kháng.

4. Bù công suất phản kháng:Chức năng bù công suất phản kháng của hộp phân phối tích hợp hạ áp dòng JP là một trong những ưu điểm cốt lõi của tủ JP, vì nó có thể tự động chuyển mạch các dãy tụ điện theo tải lưới để bù công suất phản kháng, cải thiện đáng kể hệ số công suất (lên tới 0,95), giảm tổn thất đường dây và cải thiện chất lượng điện áp.

5. Cấu trúc và đặc điểm bên trong

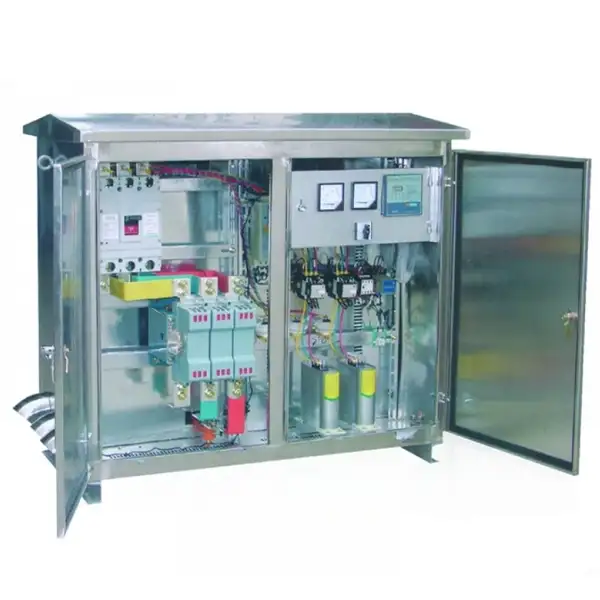

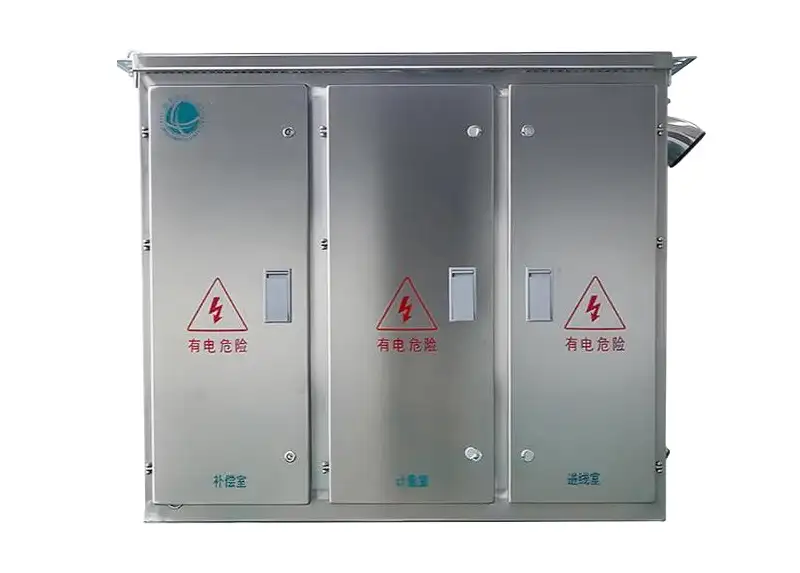

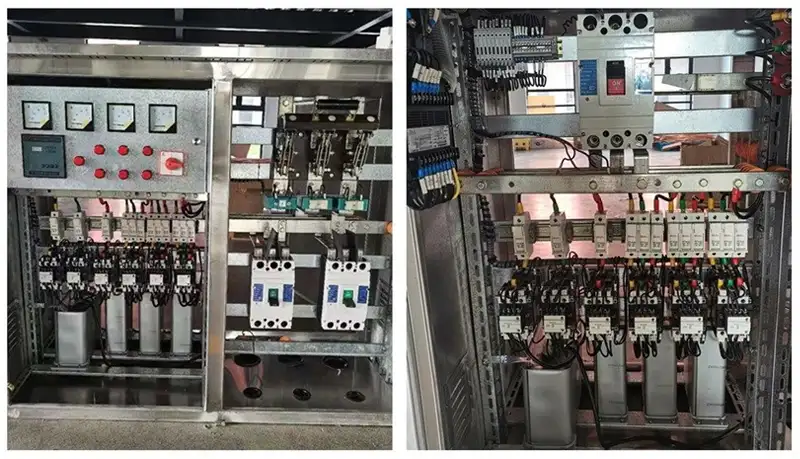

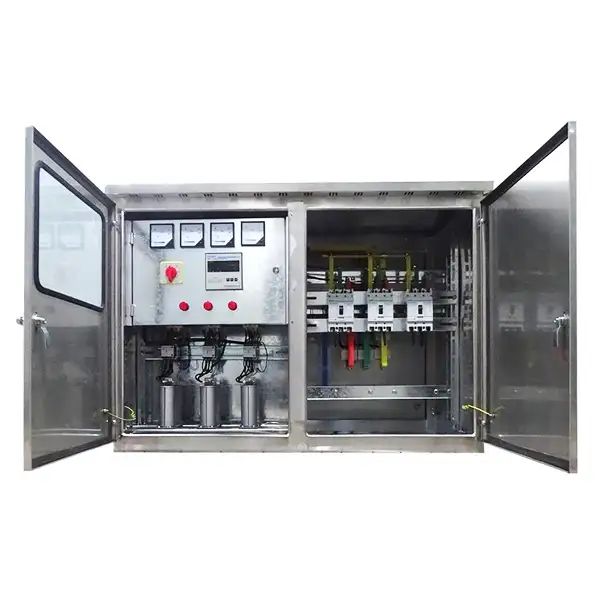

Hộp phân phối điện áp thấp JP có phân vùng chức năng rõ ràng, thường được chia thành ngăn đo sáng, ngăn đường dây đến, ngăn chuyển mạch cấp nguồn và ngăn bù công suất phản kháng. Đặc điểm cấu trúc này giúp cho việc lắp đặt, kiểm tra và bảo trì rất thuận tiện. Hộp phân phối JP dành riêng cho môi trường ngoài trời. Vỏ của nó thường được làm bằng thép hoặc thép không gỉ chất lượng cao, có mức bảo vệ chung là IP44 (một số model có thể đạt tới IP65), có thể chống nước mưa, bụi và nhiễu điện từ một cách hiệu quả. Tủ còn đi kèm các thanh uốn cong chống nước chuyên dụng để ra vào cáp. Về mặt thông tin, các tủ JP thế hệ mới đóng vai trò là "dây thần kinh ngoại vi" của lưới điện thông minh. Chúng tích hợp các mô-đun bên trong để thu thập dữ liệu, liên lạc từ xa (GPRS/cáp quang) và giám sát tải. Các mô-đun này cho phép trung tâm điều khiển nguồn thực hiện đo từ xa, truyền tín hiệu từ xa, điều khiển từ xa và điều chỉnh từ xa (chức năng "bốn điều khiển từ xa"), đạt được khả năng quản lý lưới điện thông minh.

Phạm vi ứng dụng điển hình của tấm JP

1. Cải tạo lưới điện nông thôn:Tủ JP ban đầu được thiết kế cho môi trường điện nông thôn. Ví dụ, trong một dự án cải tạo lưới điện nông thôn ở một quận phía bắc, sau khi thay thế đồng bộ thiết bị cũ bằng tủ JP mới, hệ số công suất trong khu vực phân phối đã tăng từ 0,75 lên trên 0,95, tỷ lệ tổn thất đường dây trung bình giảm từ 3 đến 5 điểm phần trăm và tỷ lệ tai nạn ngắt điện áp thấp giảm hơn 60%, cải thiện đáng kể độ tin cậy và an toàn của nguồn điện.

2. Cải tạo cộng đồng đô thị cũ:Đối với các cơ sở phân phối điện cũ kỹ ở các thành phố bị choáng ngợp bởi tải điện ngày càng tăng, việc trang bị thêm các tủ JP tích hợp chức năng bù công suất phản kháng và giám sát thông minh có thể tăng công suất cung cấp điện lên khoảng 20% ​​mà không cần bổ sung thêm công suất mới, đồng thời giải quyết hiệu quả các vấn đề mất ổn định điện áp.

3. Doanh nghiệp công nghiệp, khai khoáng và tổ hợp thương mại:Trong các nhà máy, chiếu sáng đường phố, cộng đồng dân cư và những nơi tương tự, tủ JP không chỉ thực hiện phân phối điện cơ bản mà chức năng bù công suất phản kháng của chúng còn có thể tiết kiệm một lượng đáng kể chi phí điện cơ bản.

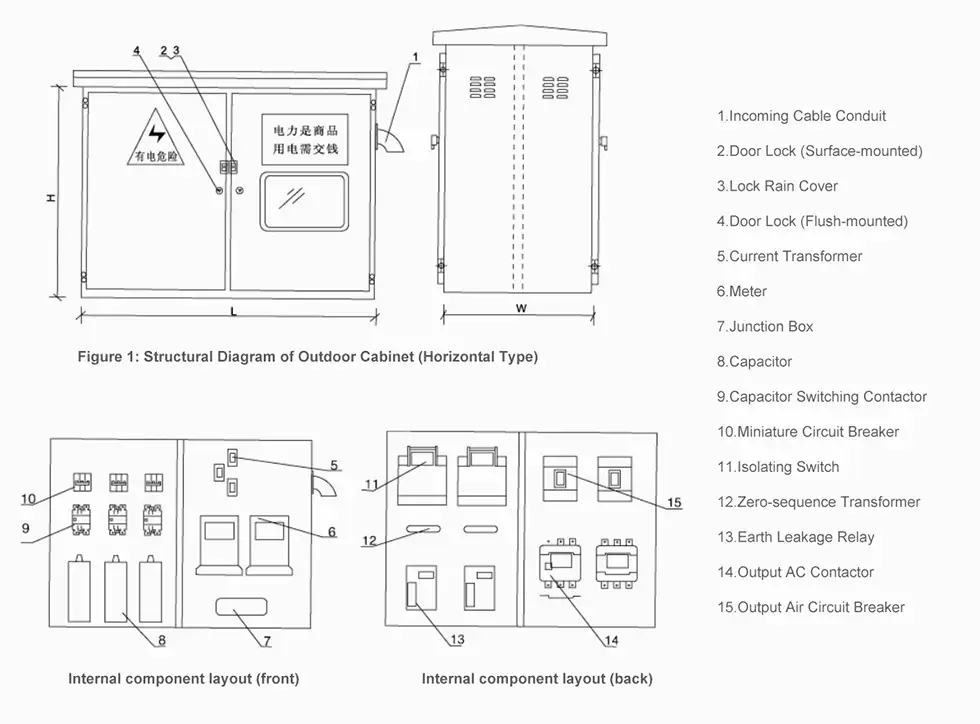

Sơ đồ cấu trúc và kích thước hộp

Kích thước hộp ngang

Kích thước bên ngoài của hộp dọc

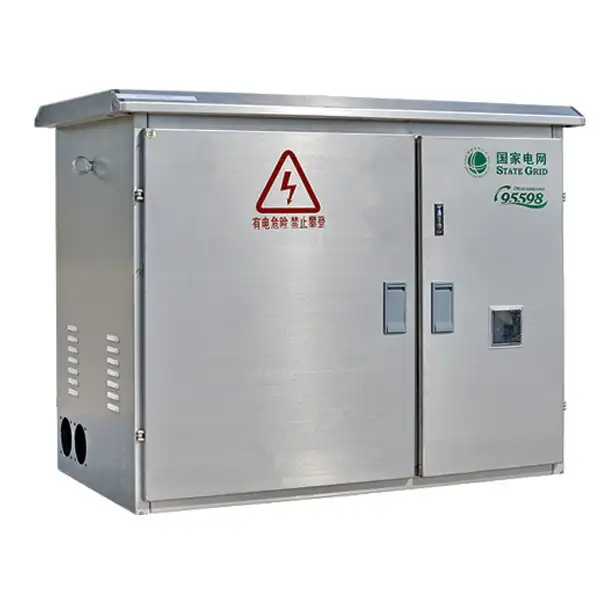

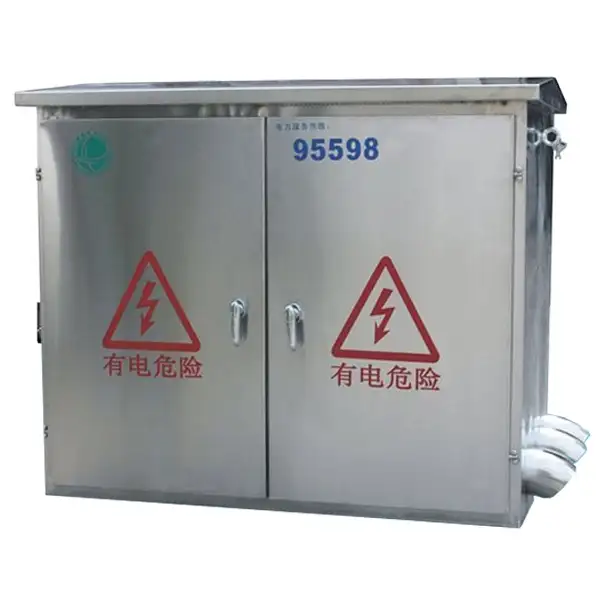

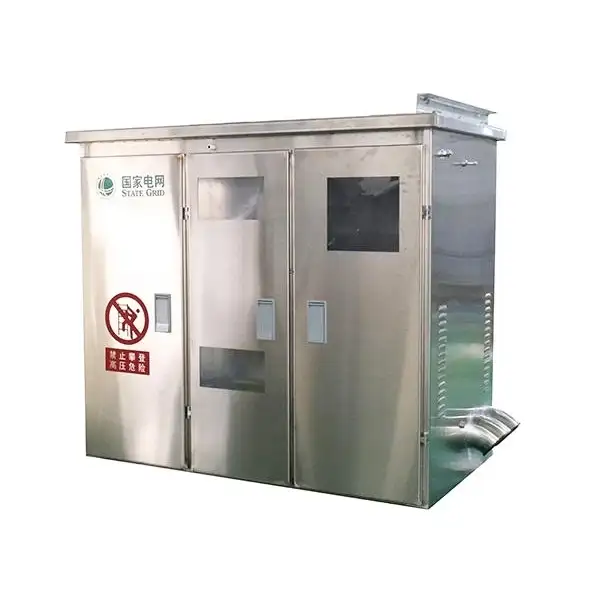

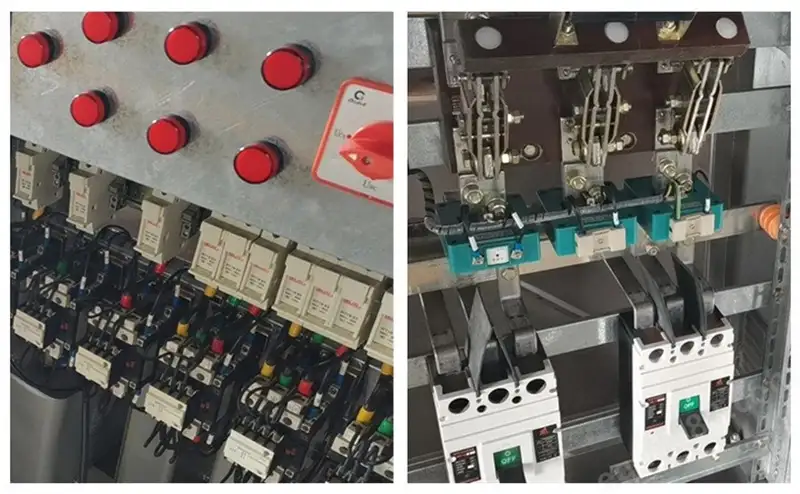

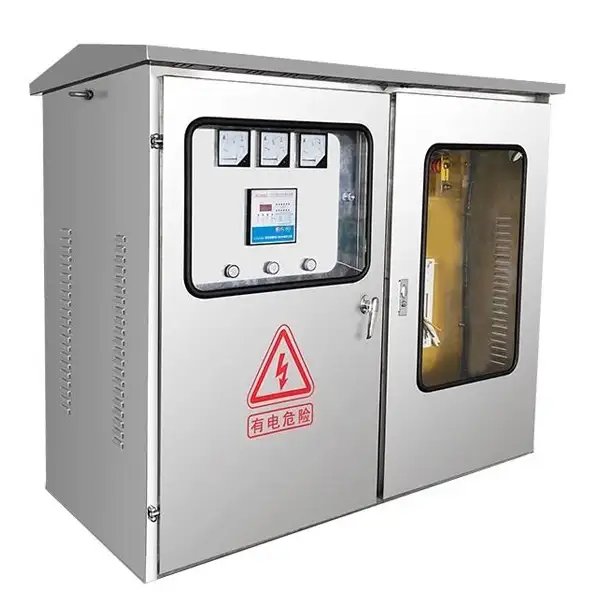

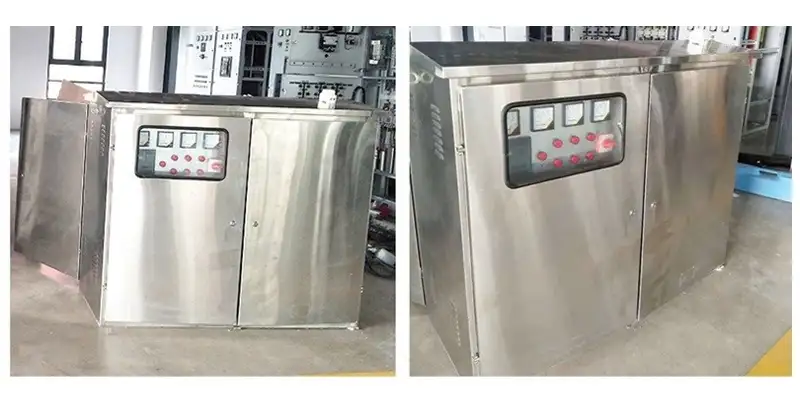

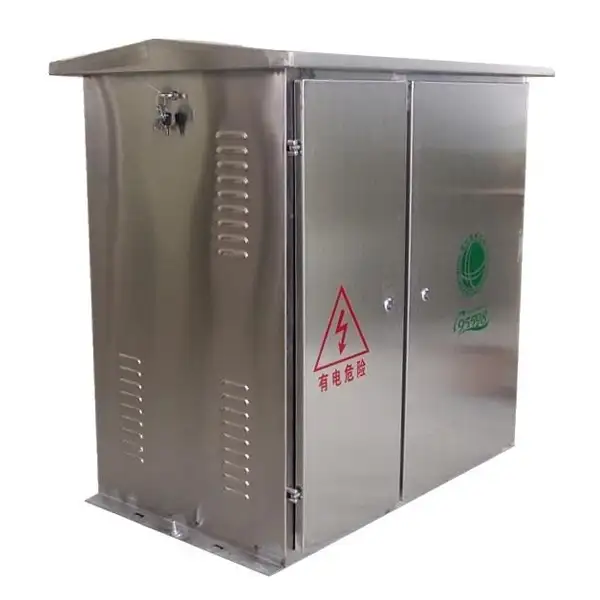

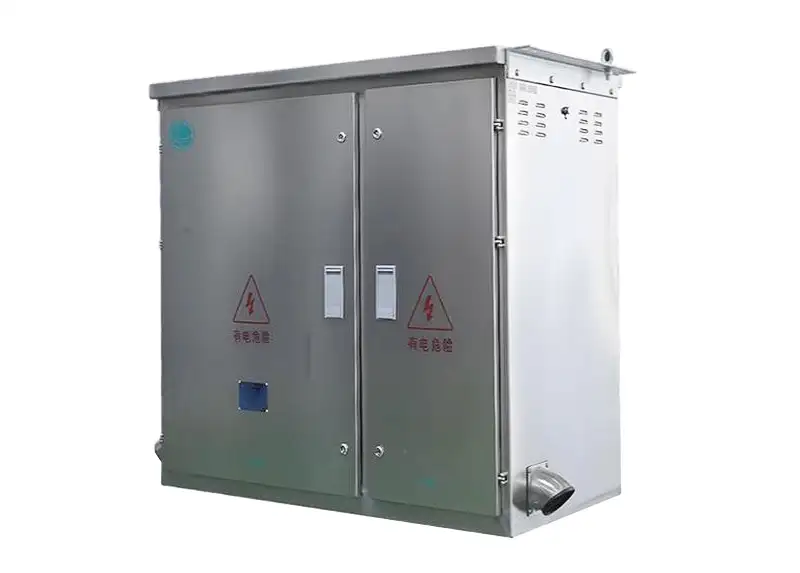

Sản phẩm hiển thị
