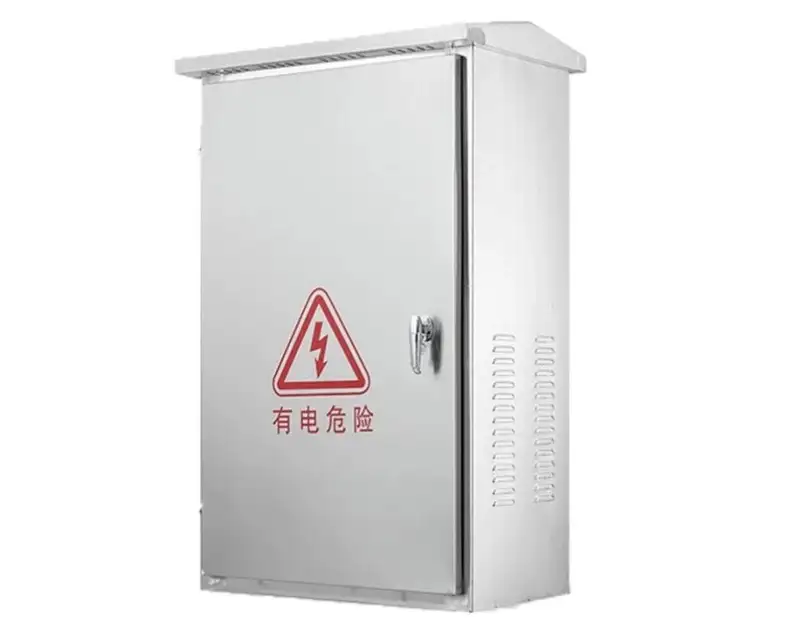

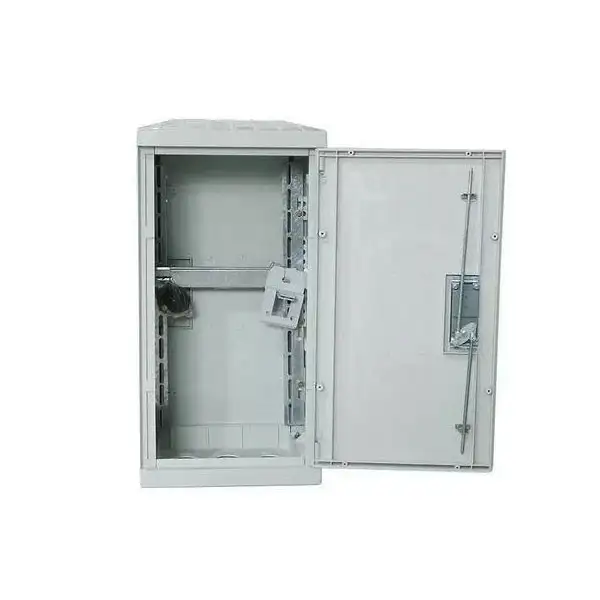

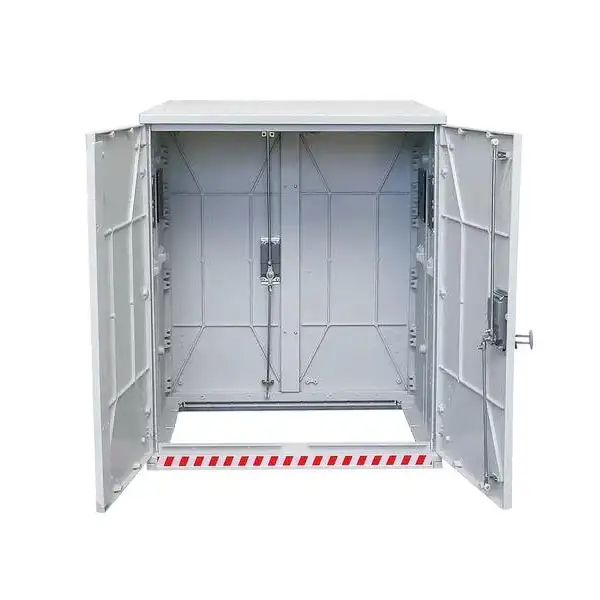

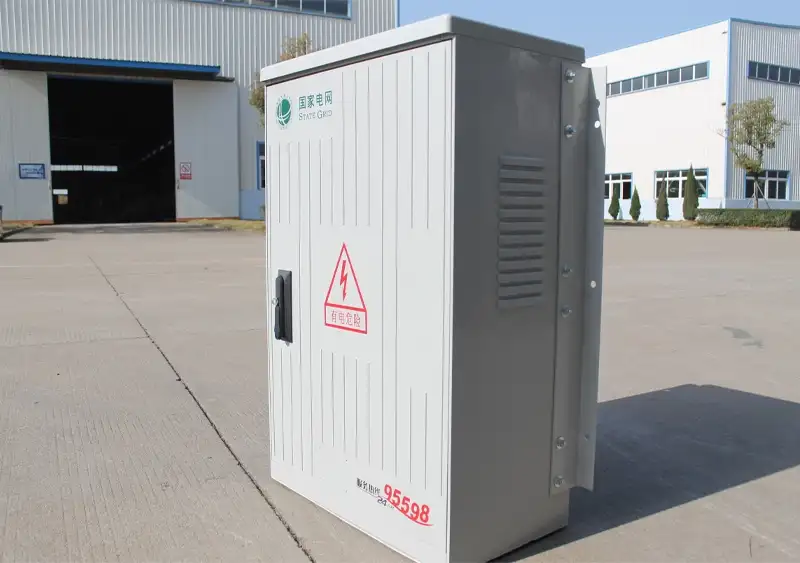

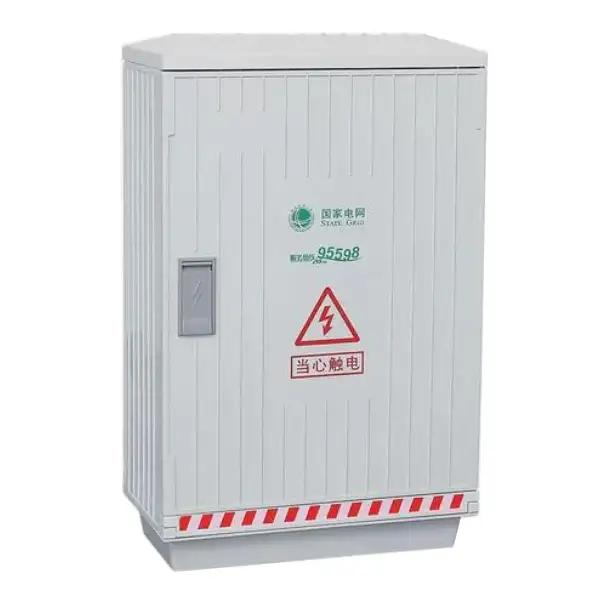

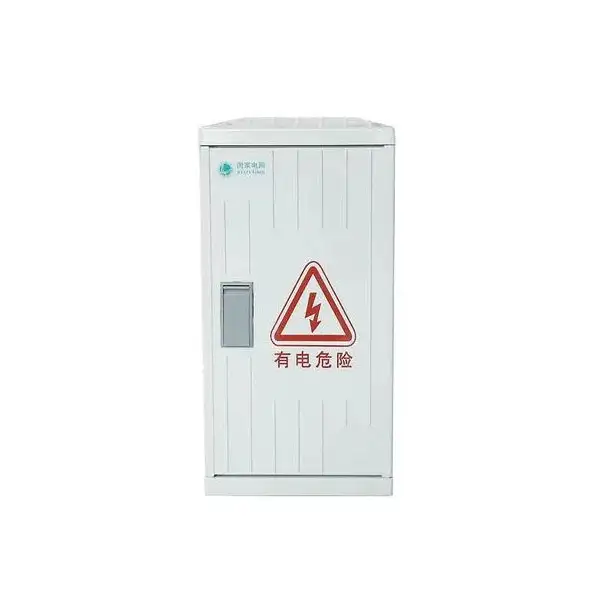

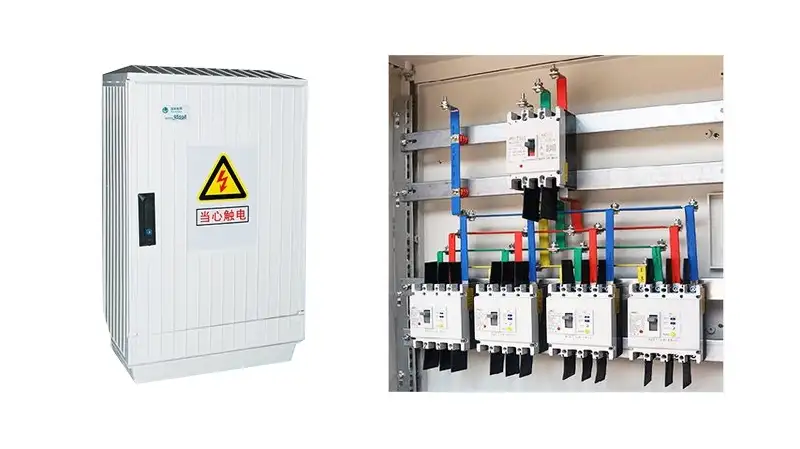

Hộp nối cáp điện áp thấp

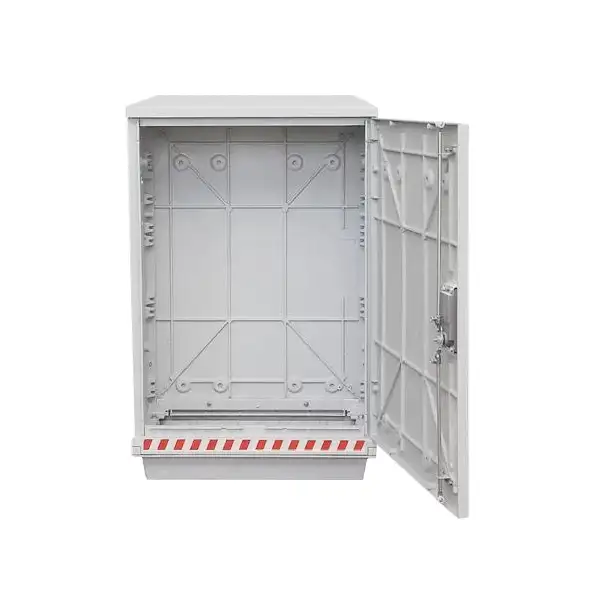

Hộp nối cáp hạ thế là một trong những sản phẩm chủ lực của Cotenele, Vỏ hộp phân phối cáp hạ thế KDF1-Q-S được sản xuất từ ​​vật liệu composite SMC sử dụng khuôn nén nhiệt độ cao. Nó có các tính năng chống va đập tuyệt vời, độ bền uốn, chống lão hóa, chống mài mòn, chống ăn mòn, độ bền thẩm mỹ và lắp đặt thuận tiện. Nó cũng có độ bền cách nhiệt cao, khả năng chống hồ quang và khả năng chống cháy cao.

Vỏ bọc đáp ứng đầy đủ các yêu cầu của các môi trường và vị trí khắc nghiệt khác nhau trong các dự án kỹ thuật ngoài trời. Bên trong hộp, nó có thể chứa các công tắc cầu chì dạng dao, cầu dao vỏ đúc, công tắc thanh (hoặc bộ ngắt công tắc cầu chì), hệ thống thanh cái, v.v. Nó phù hợp để truyền tải và phân phối điện ở những nơi công cộng như cải tạo lưới điện đô thị và nông thôn, kỹ thuật đô thị, cộng đồng dân cư, tòa nhà cao tầng, v.v., phục vụ cho việc kiểm soát và bảo vệ các mạch nhánh cáp loại khô và đường dây trung chuyển.

Thông số kỹ thuật chính

Điều kiện làm việc

1. Nhiệt độ môi trường không được vượt quá +45°C và không được thấp hơn -35°C, chênh lệch nhiệt độ trung bình trong 24 giờ không được lớn hơn 35°C.

2. Độ cao của vị trí lắp đặt không được vượt quá 2000m.

3. Độ ẩm tương đối của không khí xung quanh không được vượt quá 50% ở nhiệt độ tối đa +45°C. Ở nhiệt độ thấp hơn, độ ẩm tương đối cao hơn được cho phép (ví dụ: 80% ở +22°C). Phải tính đến các ảnh hưởng có thể có của sự ngưng tụ không thường xuyên do thay đổi nhiệt độ.

4. Thiết bị phải được lắp đặt ở vị trí không bị rung và va đập nghiêm trọng, đồng thời các bộ phận điện không bị ăn mòn.

5. Để sử dụng trong điều kiện môi trường đặc biệt, vấn đề sẽ được giải quyết thông qua sự tham vấn giữa người dùng và công ty chúng tôi.

Chức năng cốt lõi của hộp nối cáp hạ thế là gì?

Các chức năng cốt lõi của Hộp nối cáp điện áp thấp như sau:

1. Chức năng khai thác/kích thích cáp:Gần phụ tải điện, hộp phân phối có thể được sử dụng để chia cáp cấp nguồn chính có tiết diện lớn thành nhiều cáp có đoạn nhỏ hơn, mỗi cáp cung cấp điện cho những người dùng khác nhau. Điều này có thể tránh lãng phí khi đặt cáp dày dọc theo toàn bộ tuyến đường.

2. Chức năng chuyển đổi/kết nối cáp:Khi khoảng cách truyền tải điện dài và chiều dài của một cáp không đủ thì cần sử dụng hộp phân phối để kết nối rơle. So với việc sử dụng nhiều mối nối trung gian cáp, việc sử dụng hộp phân phối cho các kết nối trên đường dây trên 1000 mét sẽ giúp hệ thống trở nên tin cậy và an toàn hơn.

Ưu điểm của sản phẩm là gì?

1. Ngoại hình:Vỏ của Hộp nối cáp hạ thế có đặc điểm tinh tế và thẩm mỹ, với kích thước nhỏ, trọng lượng nhẹ và lắp đặt dễ dàng, cấu trúc bên ngoài nhỏ gọn và đáp ứng yêu cầu về khoảng cách đường rò.

2. An toàn:Vỏ của hộp phân phối có khả năng cách điện cao và độ bền điện môi tần số công nghiệp cao. có hệ số an toàn cao và là sản phẩm được ưu tiên cải tạo lưới điện.

3. Chống ăn mòn:Hộp nối cáp này có khả năng chống ăn mòn cực tốt, có khả năng chịu được sự ăn mòn từ axit, kiềm và muối loãng. Nó cũng thể hiện khả năng chống chịu mạnh mẽ với các loại dầu, dung môi hữu cơ và nước biển.

4. Tuổi thọ dài hạn:Hộp phân phối điện áp thấp này có khả năng chống lão hóa vượt trội, với tuổi thọ hơn 30 năm.

5. Chắc chắn và bền bỉ:Tủ điện lv này có khả năng chống va đập và gia công tốt, không dễ bị hư hỏng.

6. Dễ dàng ngừng hoạt động:Vỏ cách điện của hộp phân phối điện áp thấp không cần nối đất, điều này tạo điều kiện thuận lợi cho việc lắp đặt và tiết kiệm đáng kể nhân lực và vật lực.

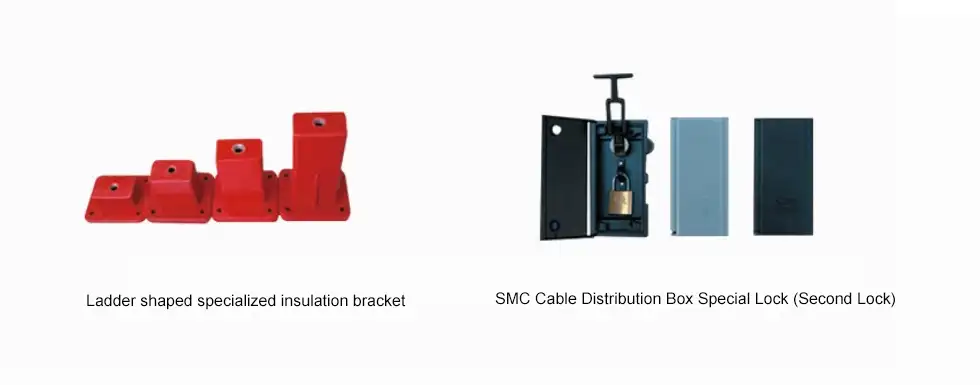

7.Khóa:Hộp được trang bị các giá đỡ cách nhiệt chuyên dụng bên trong và một ổ khóa đặc biệt (có ổ khóa thứ hai) trên cửa.

Các sản phẩm Cấu trúc và linh kiện

1. Bao/Hộp:Vỏ bọc là cấu trúc bảo vệ bên ngoài. Nó phải đáp ứng các tiêu chuẩn bảo vệ như chống mưa, chống bụi, chống tia nước… để đảm bảo các bộ phận bên trong được bảo vệ khỏi thời tiết và môi trường bất lợi.

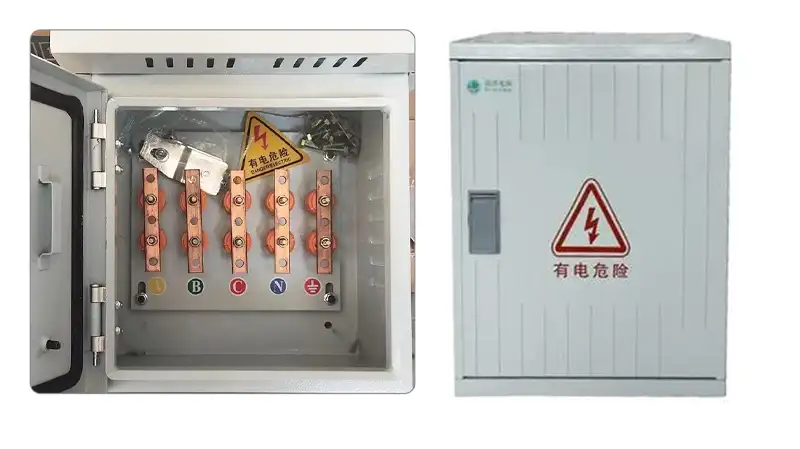

2. Hệ thống thanh cái:Hệ thống thanh cái là thành phần cốt lõi bên trong để thu thập và phân phối dòng điện thường là các thanh cái hoặc dây dẫn bằng đồng. Đây là kênh phân phối điện chính.

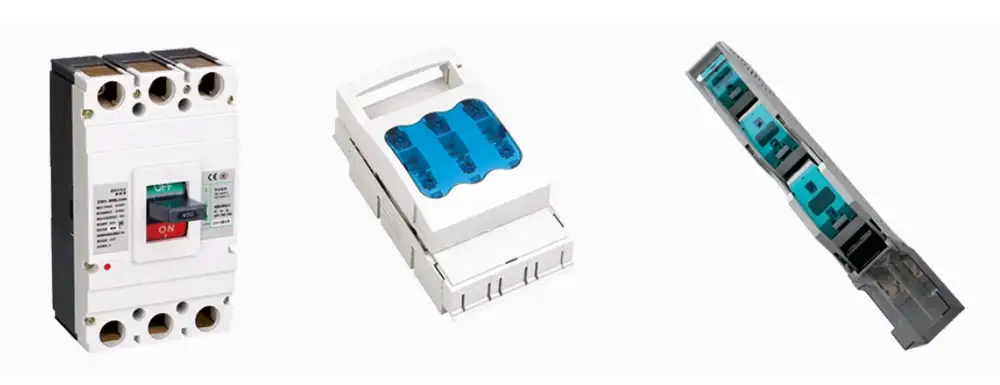

3. Thiết bị chuyển mạch và bảo vệ:Hộp phân phối tiên tiến được trang bị các bộ phận như cầu dao, cầu chì hoặc cầu dao, các bộ phận này được sử dụng để điều khiển mạch và bảo vệ chống quá tải và ngắn mạch.

4. Đầu nối cáp và phụ kiện:Các phụ kiện bao gồm như thiết bị đầu cuối, đầu nối chữ T và các phụ kiện khác để kết nối cáp vào và ra. Các lỗ vào/ra cáp ở phía dưới được lắp các bộ phận bịt kín để đảm bảo mức bảo vệ.

5. Hệ thống nối đất:Để đảm bảo an toàn cho người vận hành, hộp phân phối điện áp thấp bao gồm một thanh cái nối đất bên trong (bus PE). Tất cả các bộ phận kim loại có thể mang điện phải được nối đất chắc chắn.

Phân loại sản phẩm

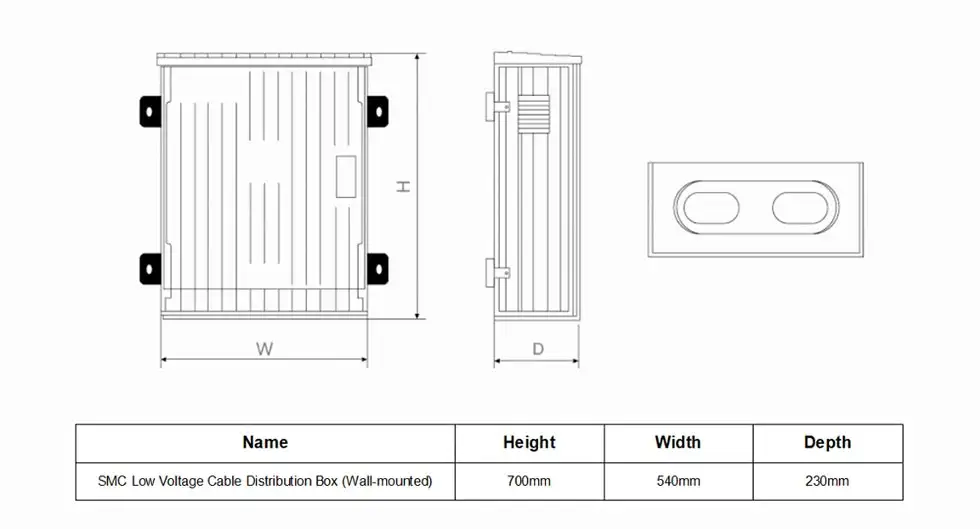

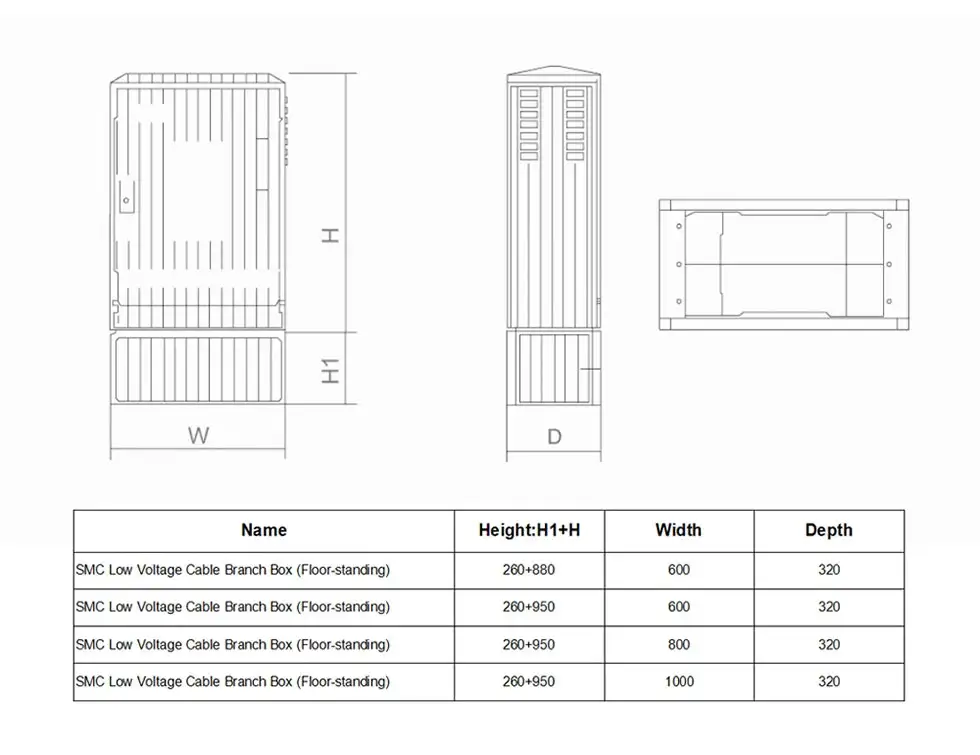

Sản phẩm Hình dáng và kích thước

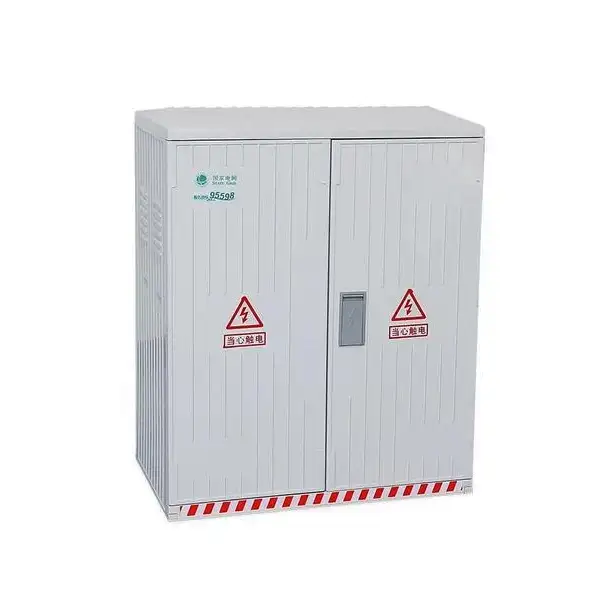

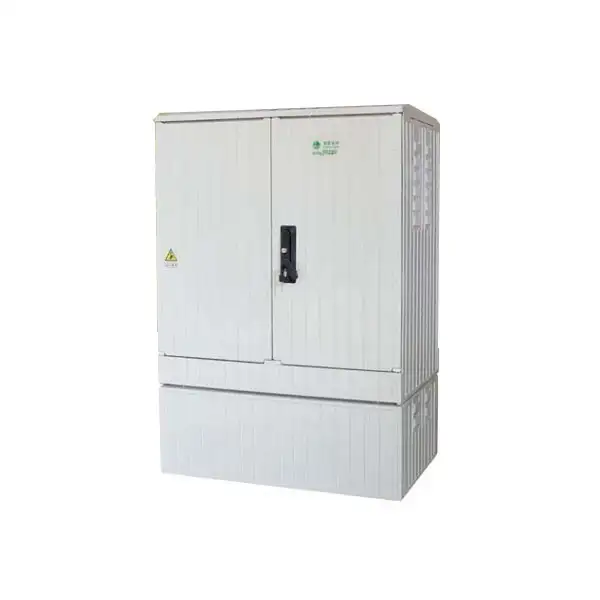

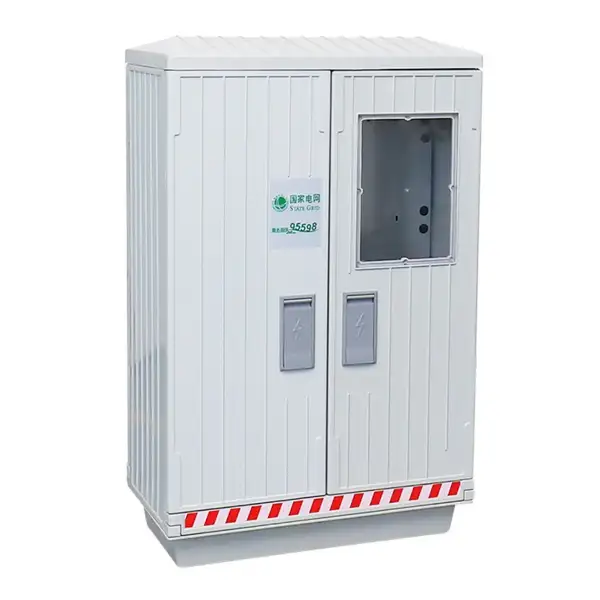

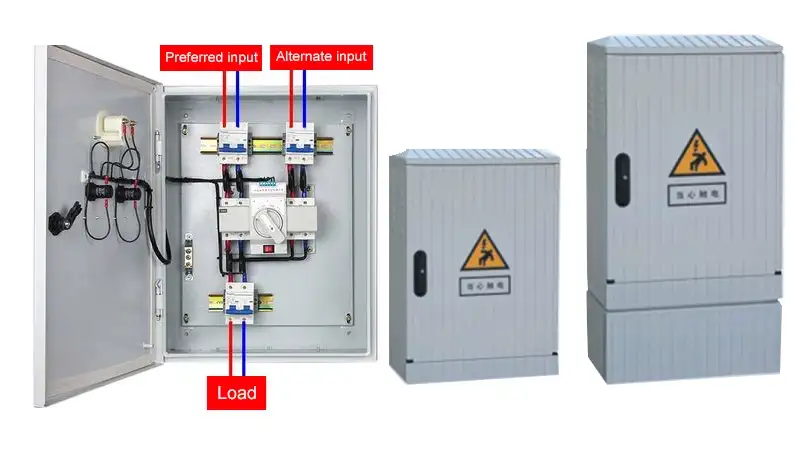

Sản phẩm hiển thị
