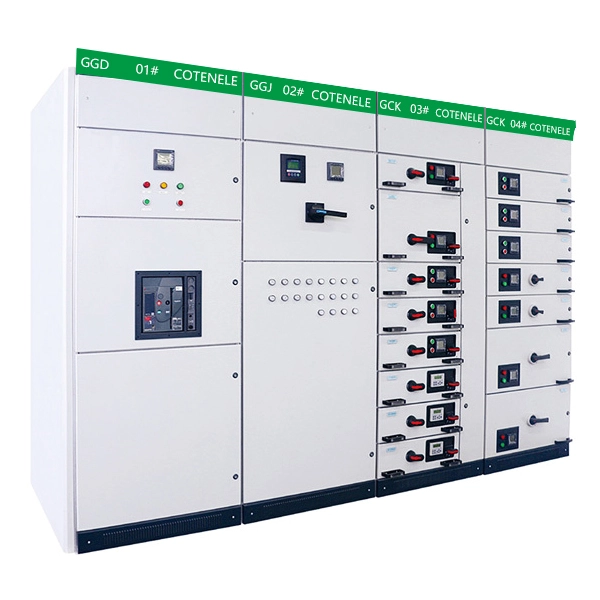

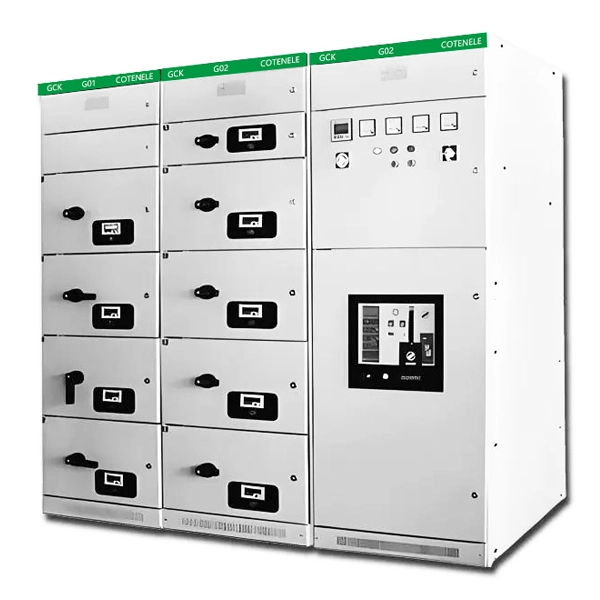

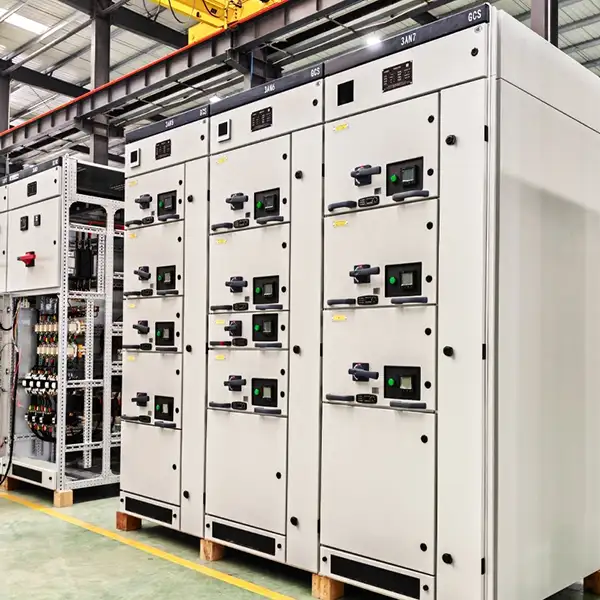

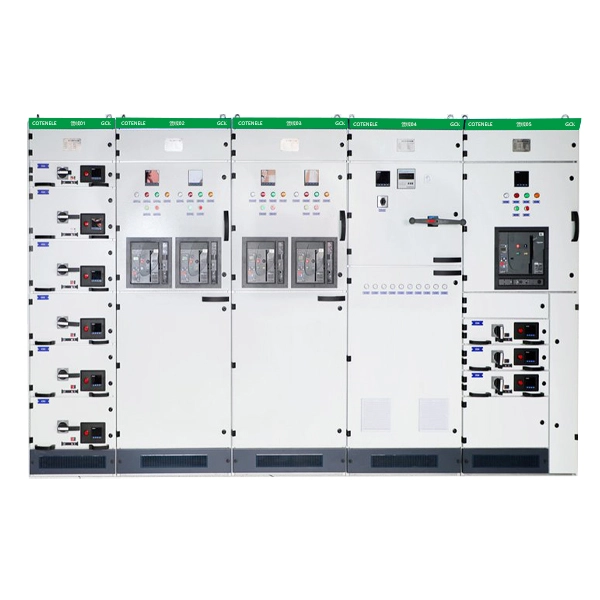

Tủ điện hạ thế GCK có thể rút được

Tủ điện hạ thế GCK do Cotenele sản xuất là thiết bị đóng cắt hạ áp gia đình được sử dụng rộng rãi để phân phối điện và điều khiển động cơ trong các nhà máy điện, xí nghiệp công nghiệp và nhà cao tầng.

Thiết bị đóng cắt điện áp thấp này sử dụng thiết kế mô-đun với các ngăn riêng biệt dành cho thanh cái, các bộ phận chức năng và cáp, giúp nâng cao độ an toàn khi vận hành. Mỗi ngăn kéo có ba vị trí — "đã kết nối", "kiểm tra" và "ngắt kết nối" — cho phép bảo trì mạch mà không cần ngắt điện thanh cái chính.

Tủ điện hạ thế rút gọn GCK có điện áp cách điện định mức lên đến 660V, dòng điện định mức thanh cái ngang lên đến 4000A và khả năng chịu đựng thời gian ngắn mạnh mẽ. So với các loại GCS hoặc MNS, GCK có cấu trúc nhỏ gọn hơn và chi phí thấp hơn, khiến nó trở nên lý tưởng cho các ứng dụng nhạy cảm về chi phí.

Bảo trì định kỳ bao gồm vệ sinh thiết bị, kiểm tra tình trạng quá nhiệt ở các đầu nối cáp và kiểm tra độ mòn của bộ phận cắm để đảm bảo hoạt động ổn định lâu dài.

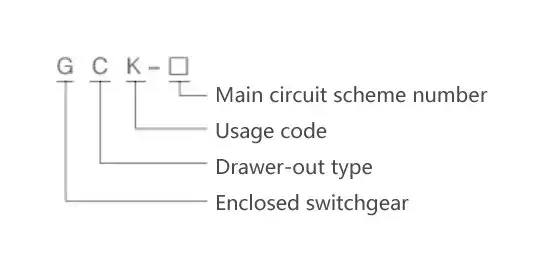

Mô hình và ý nghĩa

Thông số kỹ thuật chính

Môi trường hoạt động

1. Độ cao không quá 2000 m so với mực nước biển.

2. Nhiệt độ không khí xung quanh không được cao hơn +40 °C, với nhiệt độ trung bình trong 24 giờ không vượt quá +35 °C và không được thấp hơn –50 °C.

3. Yêu cầu về khí quyển:Không khí phải sạch. Độ ẩm tương đối không được vượt quá 50 % ở nhiệt độ +40°C. Cho phép độ ẩm tương đối cao hơn ở nhiệt độ thấp hơn - ví dụ: 90 % ở +20 °C.

4. Thiết bị phải được lắp đặt ở những nơi không có nguy cơ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học hoặc rung lắc mạnh.

5. Độ nghiêng cho phép so với mặt phẳng thẳng đứng không được vượt quá 5°.

6. Sản phẩm này phù hợp để vận chuyển và bảo quản ở nhiệt độ từ –25 °C đến +55 °C và trong thời gian ngắn (không quá 24 giờ) lên đến +70 °C.

Nếu không thể đáp ứng các điều kiện trên, người dùng phải thông báo cho nhà sản xuất tại thời điểm đặt hàng để có thể đạt được thỏa thuận chung.

Cấu trúc sản phẩm

1. Khung cơ bản

Bảng mạch điện áp thấp GCK có thể rút ra sử dụng cấu trúc kết nối bắt vít theo mô-đun. Tất cả các thành phần khung được kết nối bằng ốc vít để tạo thành khung cơ bản. Sau đó, cửa, bảng điều khiển, vách ngăn, ngăn kéo, giá đỡ, thanh cái và các bộ phận điện được thêm vào tuần tự để hoàn thành việc lắp ráp.

2. Đặc điểm khung

Khung sử dụng thép tiết diện được lắp ráp bằng các giá đỡ góc ba chiều. Tất cả các kết nối đều được bắt vít (không hàn), giúp loại bỏ biến dạng hàn và ứng suất dư, từ đó cải thiện độ chính xác của việc lắp đặt. Các lỗ gắn trên khung và các bộ phận theo lưới mô-đun 20 mm (E = 20 mm).

3. Xử lý bề mặt

Các bộ phận cấu trúc bên trong được mạ kẽm. Các bộ phận bên ngoài được ngâm, phốt phát và sau đó phủ một lớp bột epoxy tĩnh điện.

4. Trung tâm điện lực (PC) – Khối đầu vào

(1) Phần trên cùng:khoang thanh cái nằm ngang.

(2) Bên dưới nó:ngăn ngắt mạch.

(3) Cầu dao có thể là loại trong nước (ví dụ: dòng DW15C, ME) hoặc loại nhập khẩu (ví dụ: dòng ABB F-series, bao gồm cả cầu dao thông minh).

(4) Đối với thiết bị đầu vào PC có mạch chính gắn phía sau (bao gồm bộ ghép nối bus):

630 A – 1600 A → kích thước tủ:800 (W) × 1000 (D) × 2200 (H) mm.

Không có mạch gắn phía sau:800×800×2200mm.

(5) Đối với 1600A – 3150A:

Với mạch gắn phía sau:1000×1000×2200mm.

Không có mạch gắn phía sau:1000×800×2200mm.

5. Trung tâm điện lực (PC) – Bộ cấp nguồn

Xây dựng tương tự như đơn vị đến. Đối với dòng điện cấp 630 A – 1600 A, một tủ (1000 × 1000 × 2200 mm) chứa hai mạch sắp xếp theo chiều dọc.

6. Trung tâm điều khiển động cơ (MCC) – Hai tùy chọn lắp đặt

Treo tường (chỉ có thể tiếp cận phía sau từ phía trước):

Đứng đầu:thanh cái nằm ngang. Bên dưới: khu vực đơn vị chức năng ngăn kéo (rộng 600 mm, cao 1840 mm). Bên trái – ngăn kéo; bên phải – khu vực thoát cáp rộng 200 mm. Kích thước tủ: 800 (W) × 500 (D) × 2200 (H) mm.

Đứng tự do (có thể truy cập từ cả hai phía):

chiều rộng tủ 600 mm; khu vực thoát cáp ở phía sau. Kích thước tủ:600 (W) × 800 hoặc 1000 (D) × 2200 (H) mm. Nên sử dụng độ sâu 1000 mm để phù hợp với tủ PC.

Khi kéo ngăn kéo ra, không còn bộ phận mang điện nào lộ ra ngoài, đảm bảo an toàn.

7. Khả năng lồng vào nhau và khả năng thay thế của ngăn kéo

Bộ phận ngăn kéo và cửa của nó được khóa liên động cơ học thông qua cơ cấu vận hành công tắc chính. Khi công tắc chính đóng, cửa không thể mở được. Cơ chế có thể được khóa ở vị trí đóng hoặc mở.

Các ngăn được ngăn cách bằng vách ngăn kim loại. Các ngăn kéo hoàn toàn có thể hoán đổi cho nhau.

Ba vị trí:kết nối, kiểm tra và ngắt kết nối. Ngăn kéo tự động chốt ở từng vị trí; kéo tấm bên trái sẽ nhả chốt để chuyển sang vị trí tiếp theo. Tính năng chống rơi giúp ngăn kéo không bị rơi khi rút hoàn toàn.

8. Ngăn cố định (ví dụ: Bù tụ điện, đo sáng)

Các bộ phận cố định có cùng kích thước bên ngoài và cách bố trí thanh cái ngang giống như các bộ phận ngăn kéo, cho phép chúng được lắp đặt cạnh nhau.

9. Hệ thống thanh cái – Ba pha, năm dây

Thanh cái ngang:thanh cái đơn cho dòng định mức 1250 A; thanh cái đôi cho >1250 A.

Các mối nối giữa các tủ liền kề sử dụng khối kết nối.

Các thanh cái dọc được bao bọc trong vỏ nhựa kỹ thuật polycarbonate, có các thanh chắn bên trong để hạn chế sự lan truyền hồ quang.

Thanh cái trung tính (N) nằm ở phía trên mặt trước của tủ.

Thanh dẫn đất bảo vệ (PE) nằm phía dưới và được nối với các vách ngăn tủ và cửa ra vào, đảm bảo nối đất liên tục.

10. Thông gió và bảo vệ

Các lỗ thông gió tự nhiên được cung cấp ở phía trên và phía dưới tủ mà không làm giảm mức độ bảo vệ của tủ.

Xếp hạng bảo vệ vỏ là IP40.

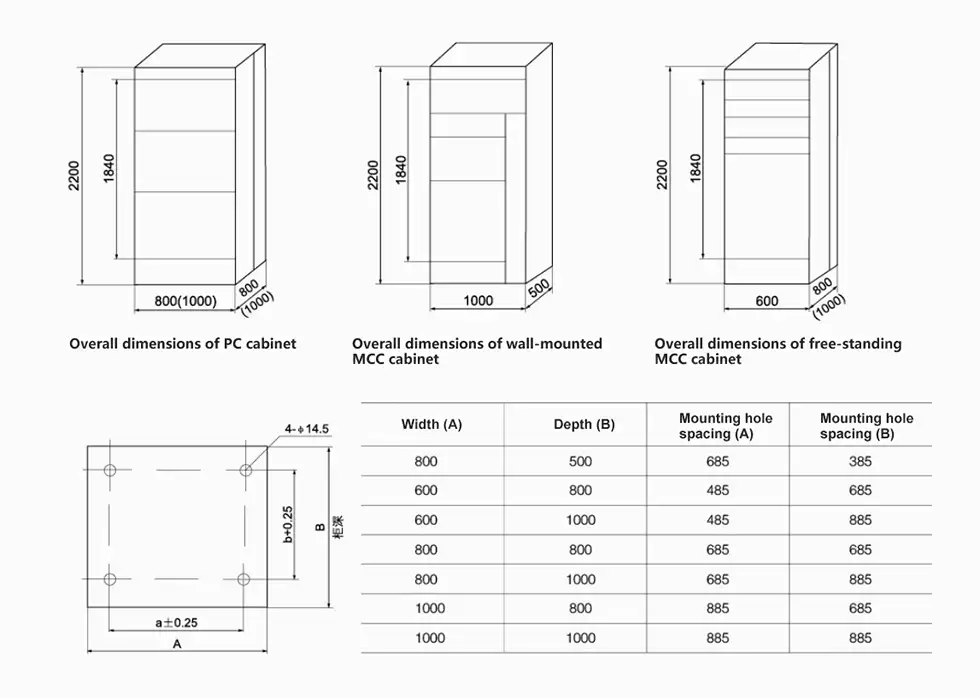

Kích thước tổng thể và lắp đặt

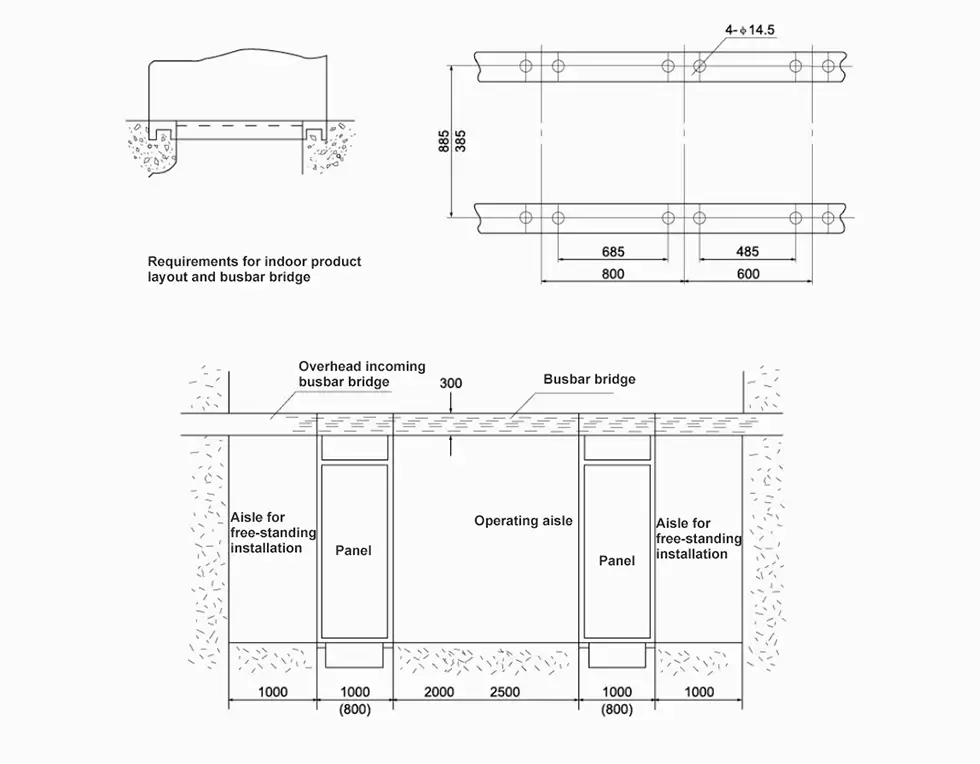

Tủ ngăn kéo GCK – sơ đồ lắp đặt móng

Lưu ý: Công ty chúng tôi có sẵn nhiều dạng cầu thanh cái khác nhau theo yêu cầu của người dùng.

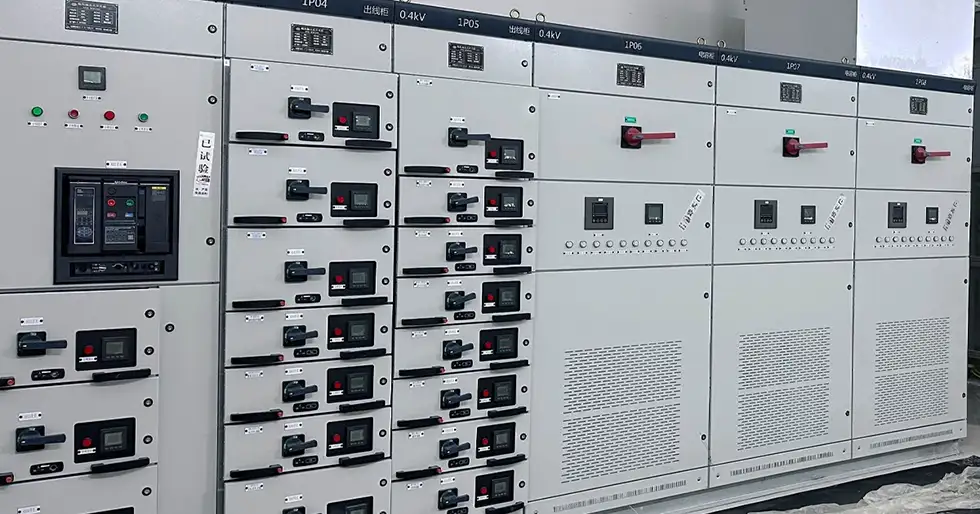

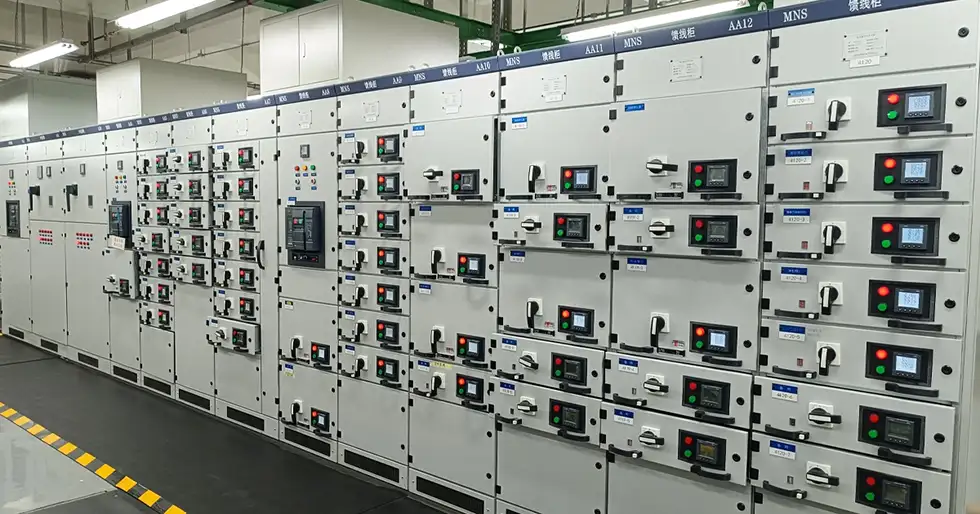

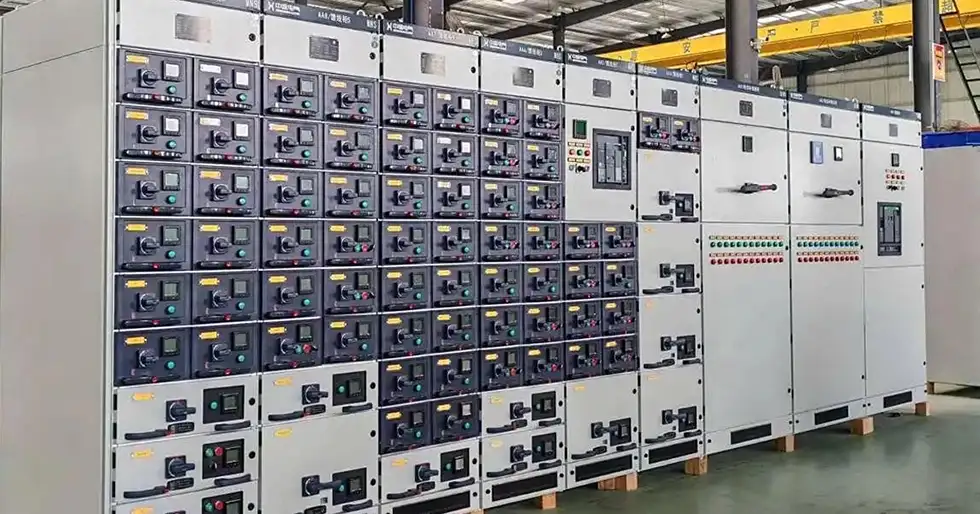

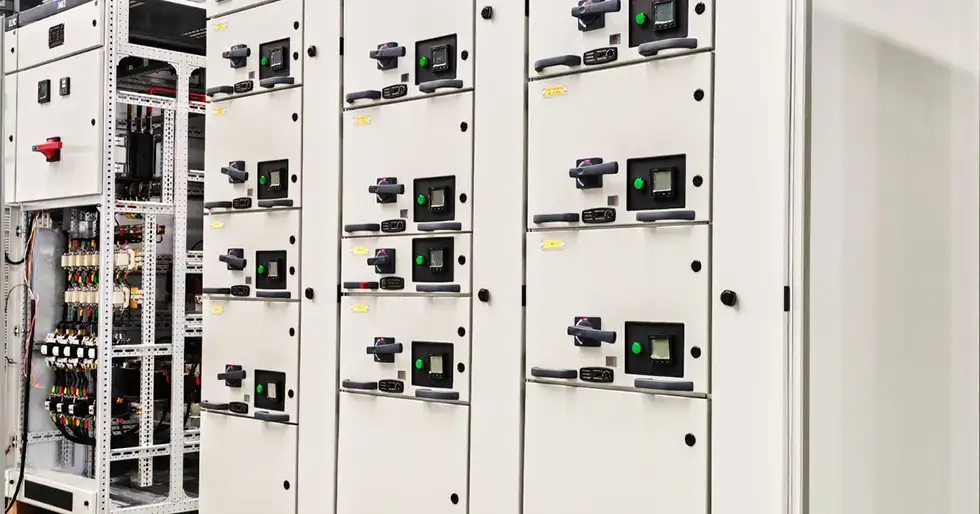

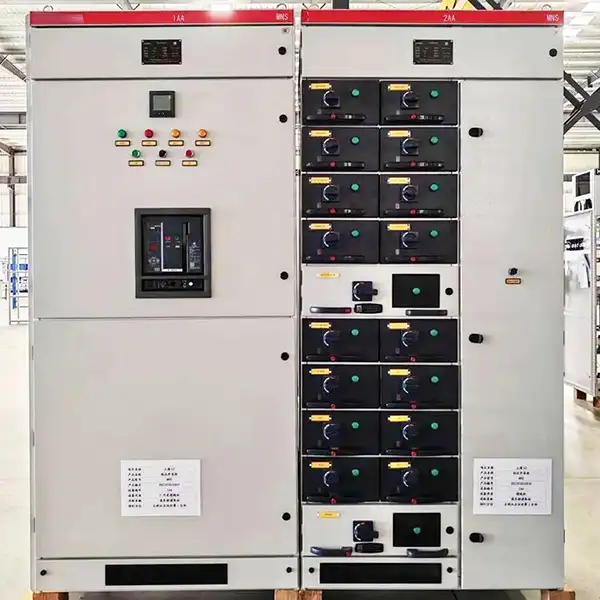

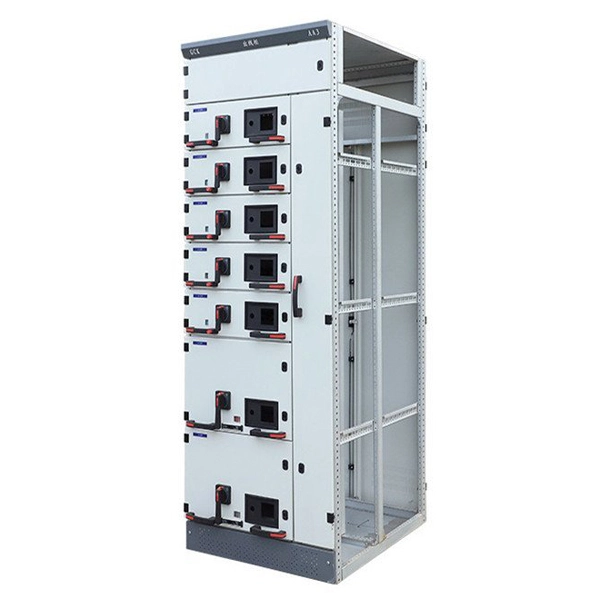

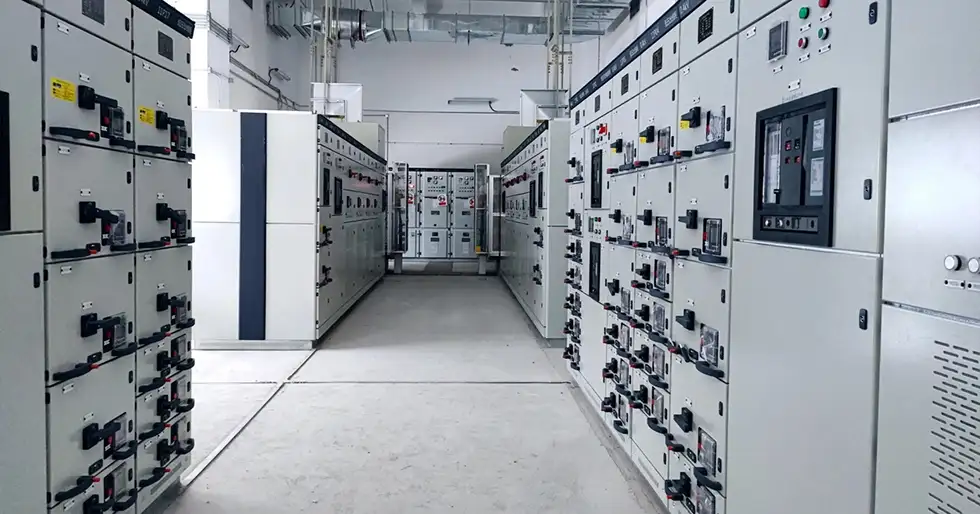

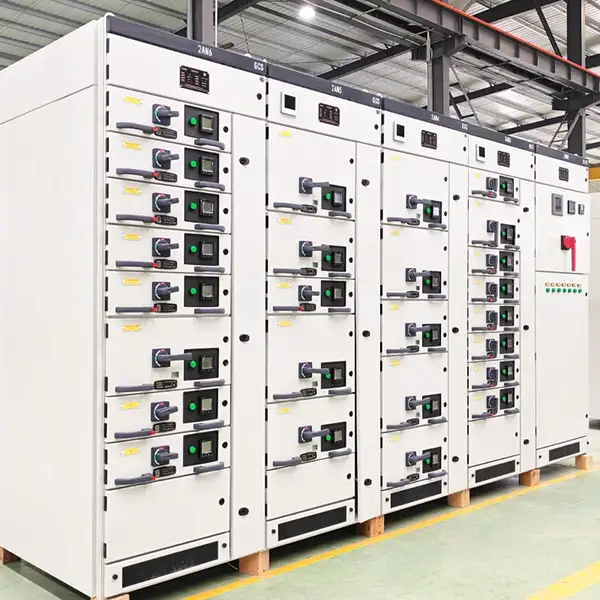

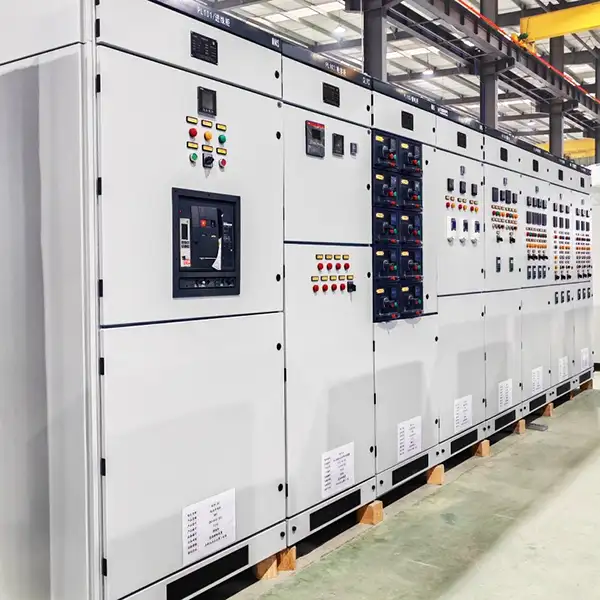

Sản phẩm hiển thị
