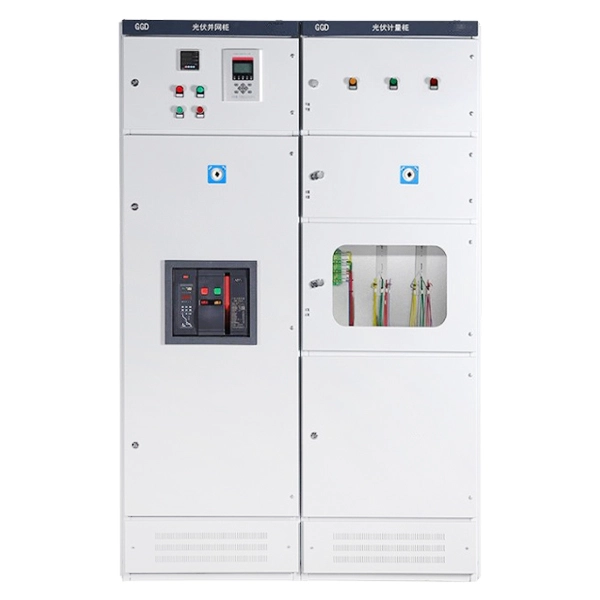

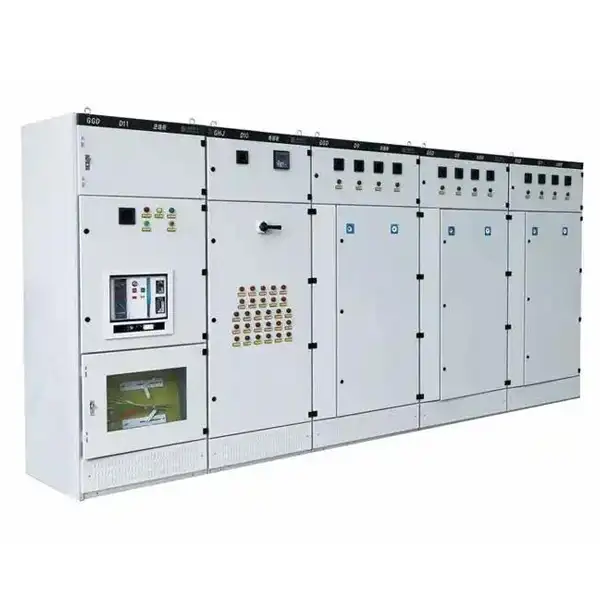

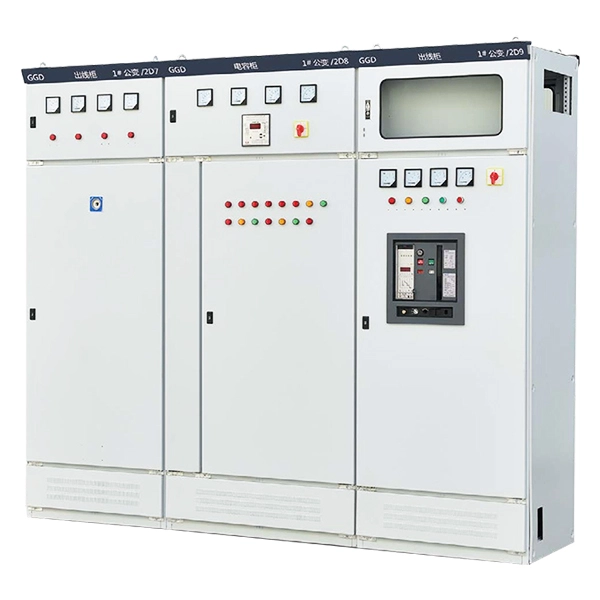

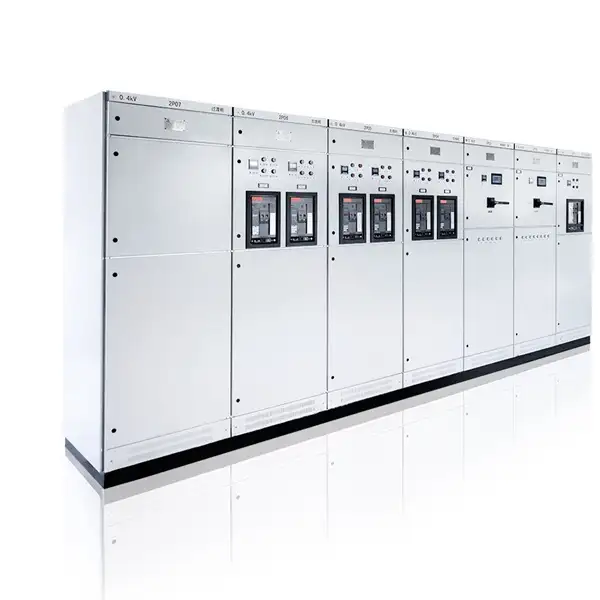

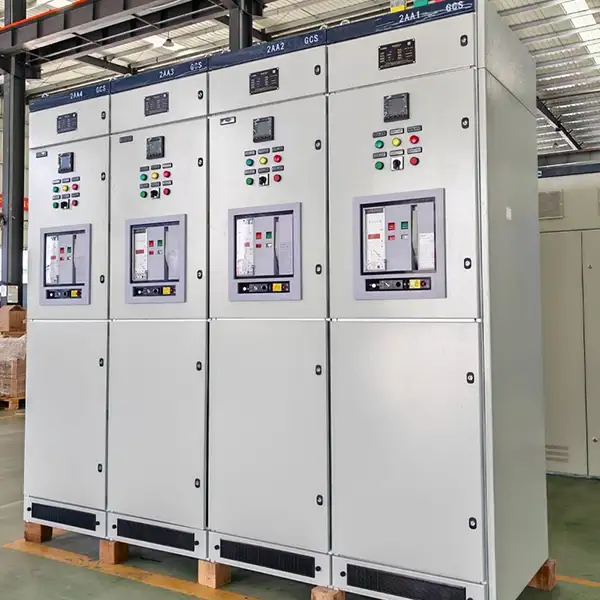

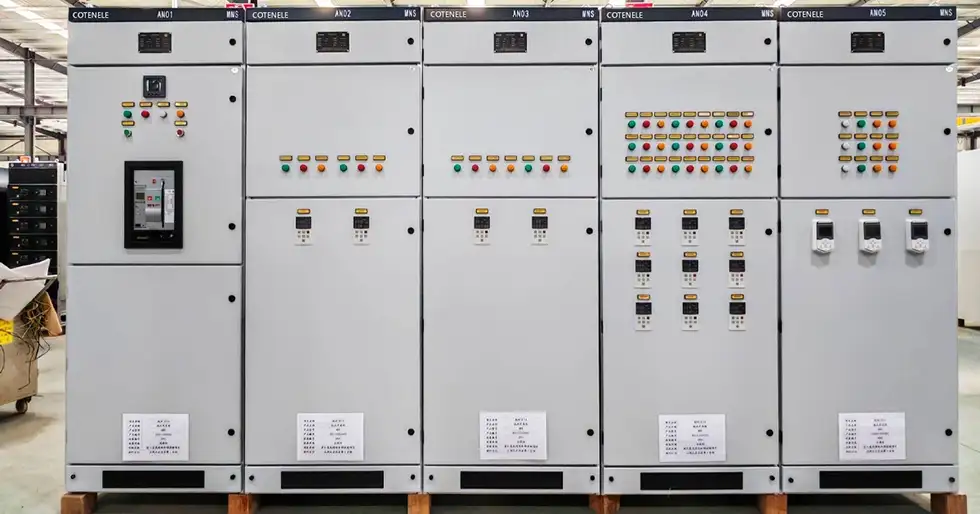

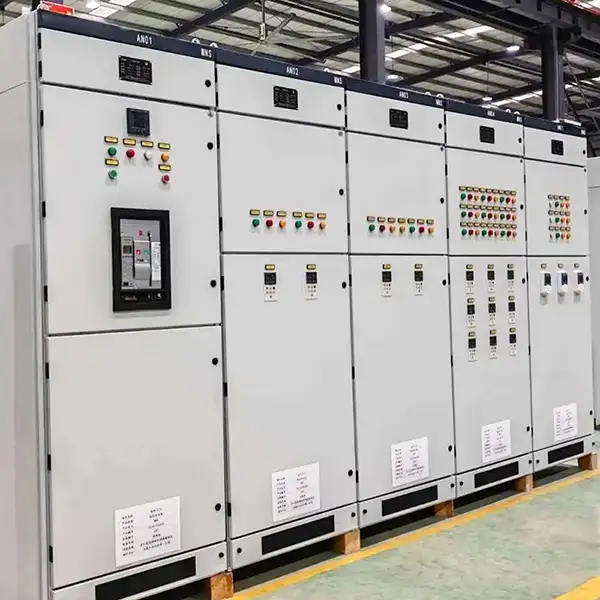

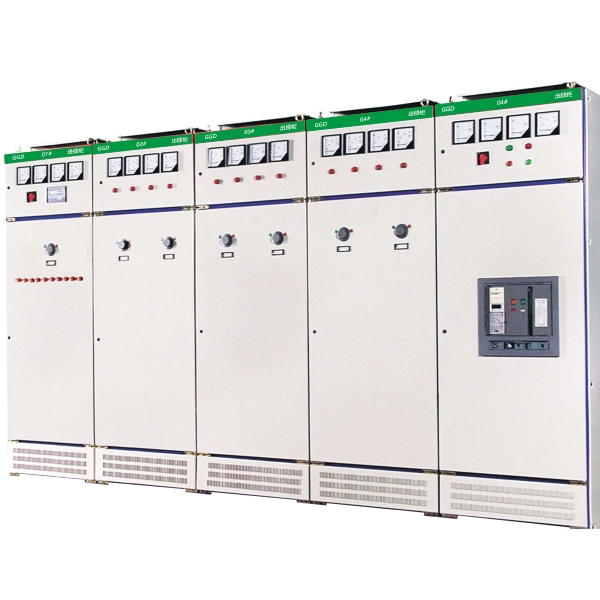

Bảng điều khiển LV thiết bị đóng cắt điện áp thấp GGD

Cotenele là một nhà sản xuất và xuất khẩu thiết bị điện hạ thế lớn, Bảng điều khiển LV của thiết bị đóng cắt điện áp thấp GGD là một thiết bị điện do chúng tôi sản xuất, nó là một tủ phân phối kiểu cố định được sử dụng rộng rãi trong các hệ thống điện 380V–660V. Được chế tạo từ thép định hình nguội 8MF với các lỗ gắn mô-đun, nó có tính năng thông gió tự nhiên thông qua các khe làm mát trên và dưới để tản nhiệt hiệu quả. Dòng này bao gồm ba mẫu: GGD1 (1000A/15kA), GGD2 (1500A/30kA) và GGD3 (3150A/50kA), cấp bảo vệ của chúng là từ IP30 đến IP54.

Các thiết bị đóng cắt điện áp thấp dòng GGD khác với các loại thiết bị kéo ra như GCS hoặc MNS, chúng yêu cầu bảo trì khi ngắt điện nhưng cung cấp giải pháp đơn giản và tiết kiệm hơn. Các ứng dụng điển hình của thiết bị đóng cắt GGD bao gồm các nhà máy công nghiệp, tòa nhà thương mại, trung tâm dữ liệu và các dự án cơ sở hạ tầng. Dòng thiết bị chuyển mạch điện áp thấp này tuân thủ các tiêu chuẩn chuyên nghiệp quốc gia như GB72511, JB/T9961 và IEC61439, v.v.

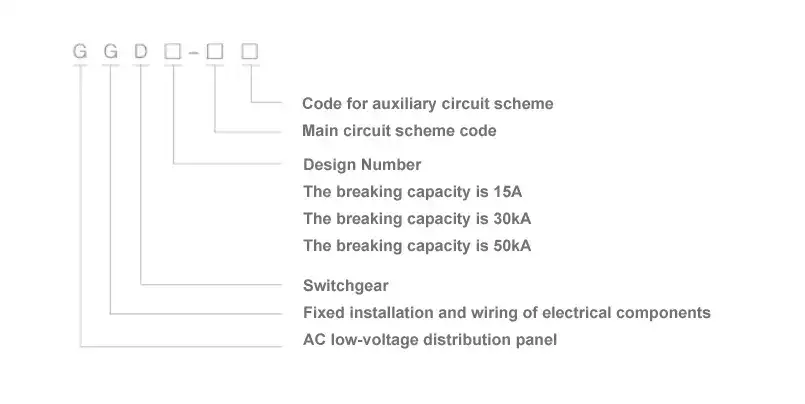

Mô hình và ý nghĩa

Thông số kỹ thuật chính

Điều kiện làm việc

Bảng điều khiển LV thiết bị đóng cắt điện áp thấp Cotenele GGD phù hợp với các môi trường hoạt động sau:

1. Nhiệt độ không khí xung quanh không được vượt quá +40°C hoặc giảm xuống dưới -5°C và nhiệt độ trung bình trong khoảng thời gian 24 giờ bất kỳ không được cao hơn +35°C.

2. Điều kiện khí quyển: Không khí phải trong lành. Độ ẩm tương đối không được vượt quá 50% ở nhiệt độ tối đa +40°C. Cho phép độ ẩm tương đối cao hơn ở nhiệt độ thấp hơn, ví dụ 90% ở +20°C, với điều kiện là phải xem xét kỹ đến khả năng hình thành ngưng tụ không thường xuyên do sự thay đổi nhiệt độ.

3. Độ cao không được vượt quá 2000 mét so với mực nước biển.

4. Thiết bị này phù hợp để vận chuyển và bảo quản trong phạm vi nhiệt độ từ -25°C đến +55°C và có thể tiếp xúc với nhiệt độ cao tới +70°C trong thời gian ngắn (không quá 24 giờ). Ở nhiệt độ khắc nghiệt như vậy, thiết bị sẽ không gặp phải bất kỳ hư hỏng không thể khắc phục nào và phải có khả năng hoạt động bình thường trong các điều kiện tiêu chuẩn.

5. Nếu không thể đáp ứng các điều kiện vận hành nêu trên, vấn đề sẽ được giải quyết thông qua thương lượng giữa người dùng và nhà sản xuất.

6. Khi thiết bị này được sử dụng trên giàn khoan và sản xuất dầu ngoài khơi hoặc trong các nhà máy điện hạt nhân, phải ký kết một thỏa thuận kỹ thuật riêng.

Đặc điểm cấu trúc của thiết bị đóng cắt điện áp thấp GGD là gì?

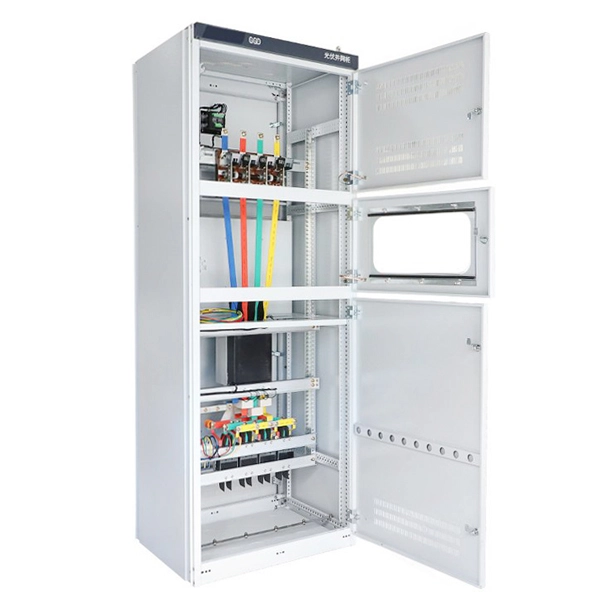

1. Cấu trúc tổng thể của tủ

Tủ phân phối điện xoay chiều hạ thế GGD áp dụng thiết kế tủ phổ thông. Khung của nó được lắp ráp từ thép tạo hình nguội 8MF thông qua hàn một phần. Để đảm bảo độ chính xác và chất lượng của tủ, tất cả các bộ phận kết cấu và bộ phận phụ trợ chuyên dụng đều được cung cấp bởi các nhà sản xuất thép định hình được chỉ định. Các thành phần của bảng điều khiển áp dụng thiết kế mô-đun và có 20 lỗ lắp mô-đun, điều này mang lại tính linh hoạt cao. Điều này cho phép nhà máy thực hiện quá trình tiền sản xuất, rút ​​ngắn đáng kể chu kỳ sản xuất và nâng cao hiệu quả công việc.

2. Thiết kế tản nhiệt

Về khả năng tản nhiệt, thiết bị đóng cắt điện áp thấp GGD tận dụng tối đa khả năng thông gió tự nhiên. Không khí mát liên tục đi vào từ các khe ở đáy tủ và bốc lên tự nhiên trong vỏ tương đối kín, tạo thành đường thông gió không bị cản trở, có thể loại bỏ nhiệt từ bên trong bảng điện áp thấp một cách hiệu quả mà không cần thêm nguồn điện, điều này sẽ đạt được hiệu quả làm mát.

3. Thiết kế thẩm mỹ và ngoại thất

Từ góc độ kiểu dáng bên ngoài, tủ GGD tuân theo các yêu cầu của thiết kế sản phẩm công nghiệp hiện đại. Phương pháp tỷ lệ vàng được sử dụng để xác định kích thước tổng thể của tủ và phân chia các phần khác nhau của nó. Kết quả là toàn bộ thiết bị đóng cắt có hình dáng cân đối, hấp dẫn và mới mẻ.

4. Cửa tủ và bản lề

Cửa tủ được kết nối với khung bằng bản lề di động kiểu trục, giúp cho việc lắp đặt và tháo dỡ rất thuận tiện. Một dải đệm cao su hình ngọn núi được gắn dọc theo mép gấp của cửa. Khi cửa đóng, dải niêm phong chịu một lực nén nhất định, điều này không chỉ ngăn cản tác động trực tiếp giữa cửa và tủ mà còn cải thiện hiệu quả chỉ số bảo vệ của cửa.

5. Hệ thống bảo vệ nối đất

Để bảo vệ nối đất, cửa thiết bị chứa các bộ phận điện được kết nối chắc chắn với khung bằng dây đồng bện. Đồng thời, tất cả các bộ phận lắp bên trong được kết nối với khung thông qua các vít có khía. Bằng cách này, toàn bộ tủ tạo thành một hệ thống bảo vệ nối đất hoàn chỉnh và liên tục, đảm bảo an toàn cho nhân viên vận hành và bảo trì.

6. Lớp phủ bề mặt

Bề mặt tủ được hoàn thiện bằng sơn nướng có kết cấu màu cam polyester. Lớp phủ này mang lại độ bám dính chắc chắn và kết cấu tốt, đồng thời mang lại cho toàn bộ tủ một tông màu mờ mềm mại giúp tránh chói hiệu quả. Điều này không chỉ nâng cao hình thức bên ngoài của sản phẩm mà còn tạo ra môi trường thị giác thoải mái hơn cho người phục vụ khi làm nhiệm vụ.

7. Vòng che và vòng nâng

Có bốn vòng nâng ở bốn góc của mặt trên bảng GGD. Các vòng nâng này được sử dụng để nâng và vận chuyển, tạo điều kiện thuận lợi cho việc xử lý và định vị thiết bị. Nắp trên của bảng có thể tháo rời, thiết kế này cho phép người dùng tháo rời để lắp ráp và điều chỉnh thuận tiện các thanh cái chính tại chỗ khi cần thiết.

8. Xếp hạng bảo vệ

Cấp bảo vệ tiêu chuẩn của bảng điều khiển điện áp thấp GGD là IP30, đáp ứng yêu cầu của hầu hết các môi trường trong nhà. Nếu môi trường hoạt động của người dùng yêu cầu mức độ bảo vệ cao hơn hoặc khác nhau, họ có thể chọn các cấp độ bảo vệ khác từ IP20 đến IP40 để thích ứng với các điều kiện làm việc khác nhau.

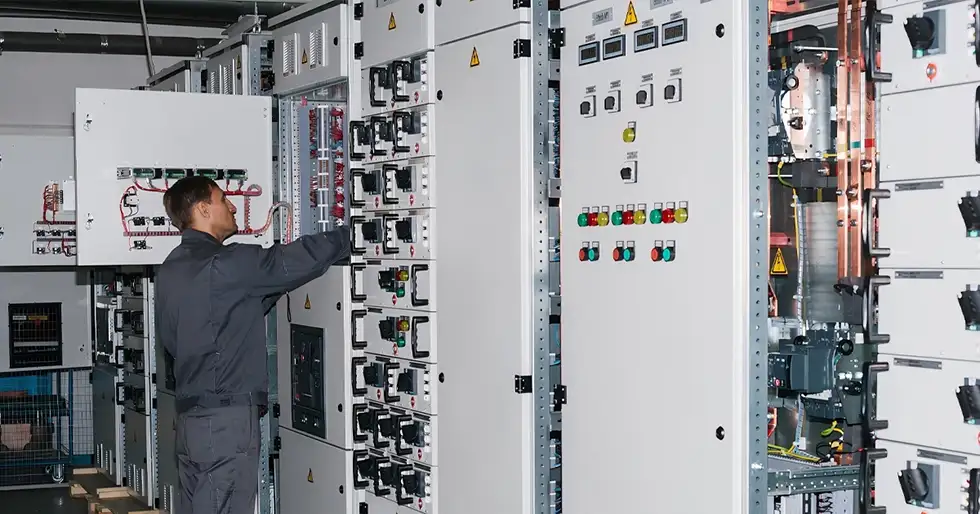

Thiết bị đóng cắt hạ thế GGD VS Thiết bị đóng cắt loại kéo ra

Lựa chọn & Phòng ngừa

Việc chọn đúng Bảng điều khiển LV của thiết bị đóng cắt điện áp thấp GGD là rất quan trọng để đảm bảo an toàn cho hệ thống:

Khớp các thông số lõi: Đầu tiên, chọn model phù hợp như GGD1, GGD2, GGD3, dựa trên dòng tải thực tế và dòng ngắn mạch. chúng tôi khuyên bạn nên cho phép mức ký quỹ hiện tại là 20%.

Lắp đặt & tản nhiệt: Đối với các ứng dụng có dòng điện cao chẳng hạn như trên 3200a, hãy cân nhắc việc tăng độ sâu của bảng điều khiển, ví dụ như các tủ đi ra phía trên có thể yêu cầu độ sâu 1200mm. Duy trì khoảng trống tối thiểu 800mm ở phía trước và phía sau bảng điện áp thấp để tiếp cận bảo trì.

Khả năng thích ứng với môi trường: Đối với môi trường có nhiệt độ cao, độ ẩm cao hoặc nhiều bụi bẩn, hãy chọn model có cấp bảo vệ cao hơn chẳng hạn IP40.

Chức năng và mở rộng: Xác nhận yêu cầu truyền dữ liệu, chẳng hạn như giám sát nguồn điện và cung cấp đủ không gian cho yêu cầu mở rộng trong tương lai.

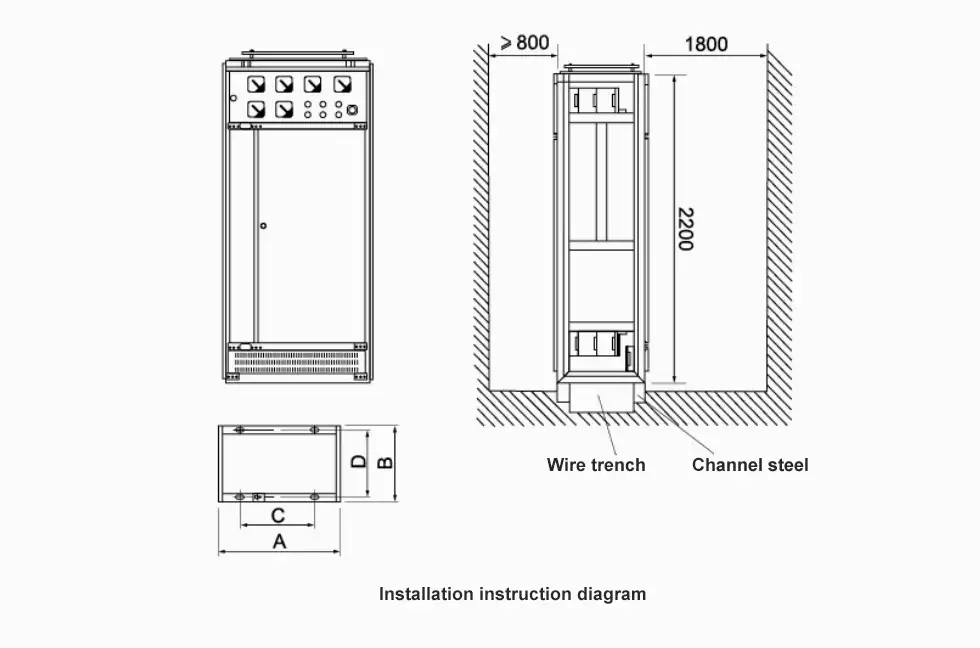

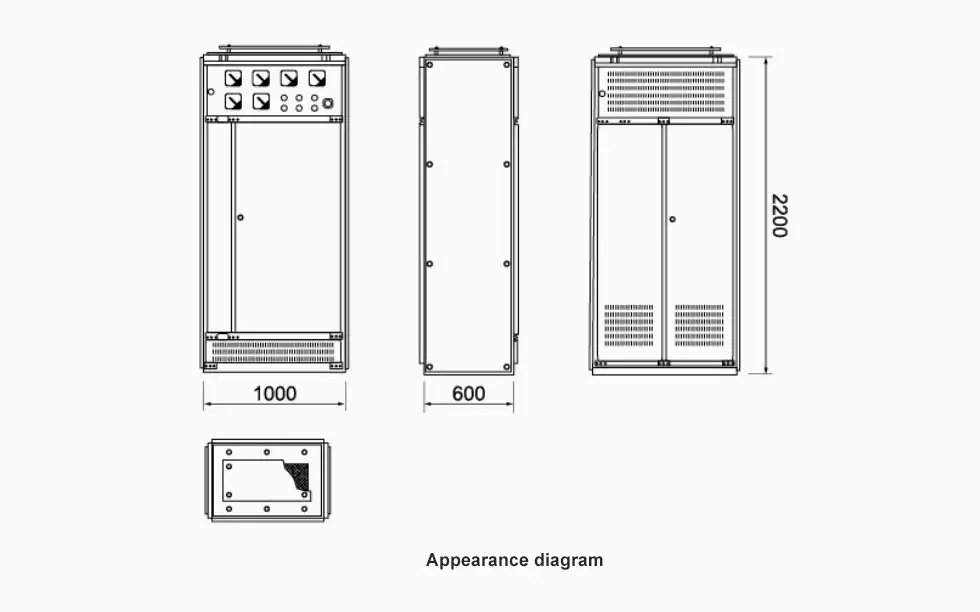

Sơ đồ hướng dẫn lắp đặt và xuất hiện
