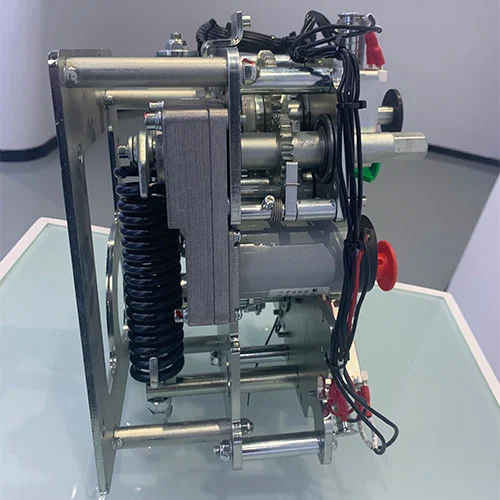

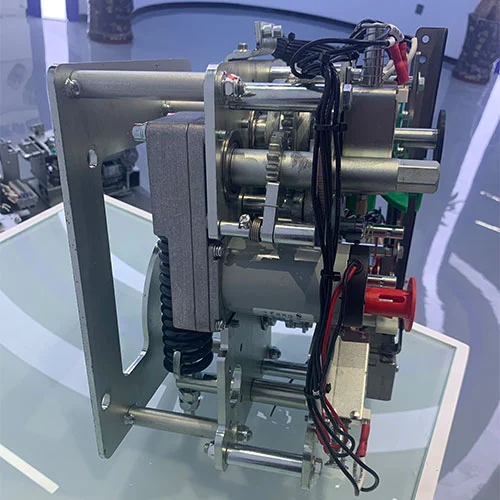

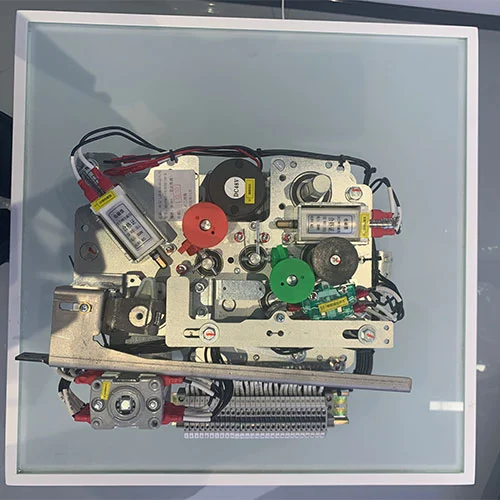

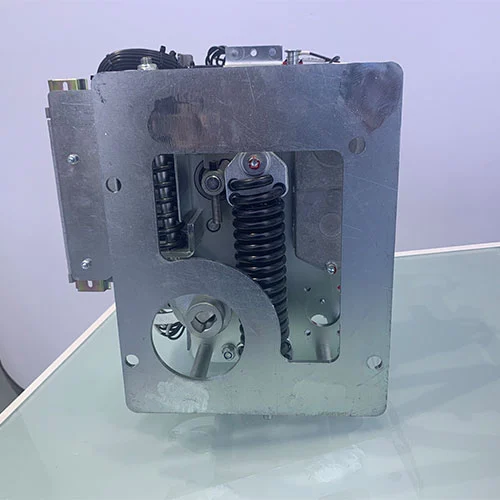

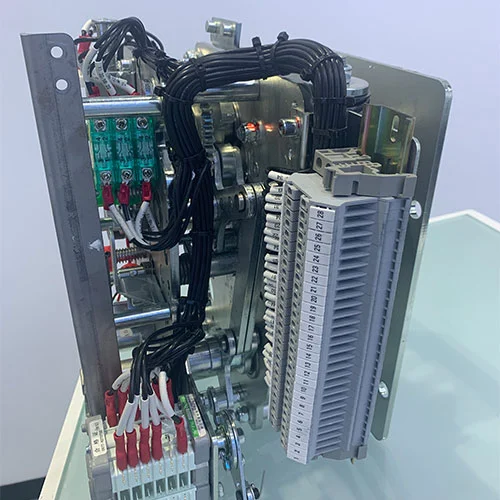

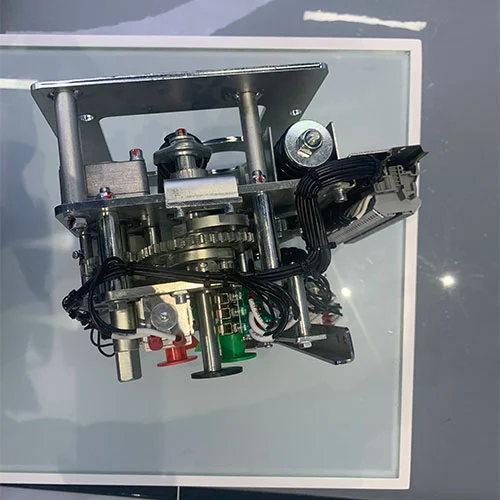

Cơ cấu ngắt mạch 33KV có cơ chế cách ly

Cơ cấu ngắt mạch 33KV với cơ chế vận hành Cơ chế cách ly và cơ cấu vận hành Disconnector, tạo thành cốt lõi của thiết bị đóng cắt trung thế thân thiện với môi trường. Được thiết kế để mang lại độ tin cậy, hiệu quả bảo trì và an toàn môi trường, cơ chế này đảm bảo ngắt sự cố an toàn và cách ly mạch đồng thời tránh các khí nhà kính có hại như SF₆.

Dòng KDSVM-12/630-20-X cung cấp giải pháp vận hành bằng lò xo cho cầu dao và cầu dao ngắt kết nối cơ học, cung cấp trình tự vận hành hoàn chỉnh và an toàn cho các ứng dụng điện áp trung thế.

Các tính năng chính bao gồm:

Đóng mở bằng lò xo

Khóa liên động cơ học giữa máy cắt và dao cách ly

Khả năng tự động đóng lại

Thiết kế nút chia có nắp chống bụi, an toàn

Tuổi thọ cơ học cao (>10.000 lần hoạt động)

Tuân thủ GB1984-2014 và GB/T1985-2023

Mẫu sản phẩm

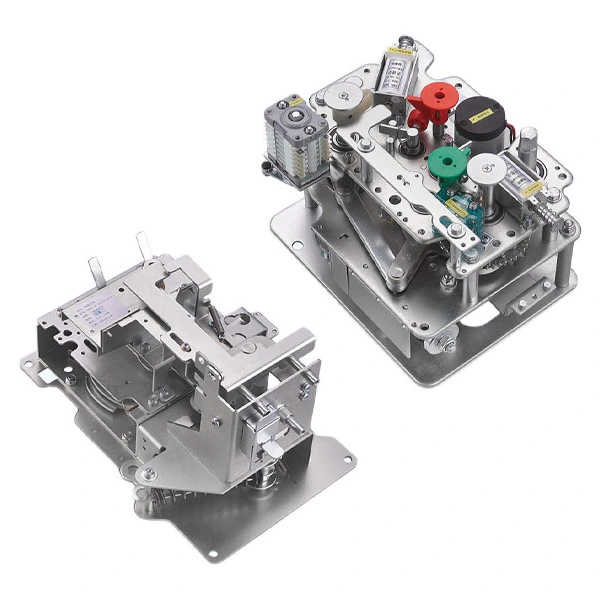

Các thành phần của cơ chế vận hành

Cơ cấu ngắt mạch 33KV với cơ chế cách ly của công ty chúng tôi được thiết kế tỉ mỉ, đảm bảo vận hành an toàn và đáng tin cậy đồng thời tạo điều kiện thuận lợi cho việc sử dụng tại hiện trường.

1. Cơ chế vận hành máy cắt chân không

Bộ ngắt mạch sử dụng bộ lưu trữ năng lượng lò xo cơ học để đảm bảo hoạt động độc lập tức thời ngay cả khi mất điện. Nó có thể nhanh chóng ngắt khi có lỗi và đóng lại nhanh chóng theo lệnh. Sử dụng bình chữa cháy hồ quang chân không sẽ kiểm soát hồ quang một cách hiệu quả, đảm bảo an toàn và ổn định cho mạch điện.

Điều này có nghĩa là ngay cả trong trường hợp khẩn cấp, thiết bị và nhân viên lưới điện của bạn vẫn được bảo vệ một cách đáng tin cậy.

2. Cơ chế vận hành công tắc ngắt kết nối

Công tắc ngắt kết nối của chúng tôi cung cấp thao tác bằng tay hoặc bằng điện, cho phép bạn dễ dàng tạo khoảng cách cách ly rõ ràng. Thiết kế khóa liên động cơ học đảm bảo rằng công tắc ngắt kết nối không thể hoạt động nếu cầu dao không được ngắt hoàn toàn, do đó ngăn ngừa những nguy hiểm do vận hành sai.

Chúng tôi rất coi trọng sự an toàn của khách hàng; do đó, mỗi công tắc ngắt kết nối đều phải trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo hoạt động trơn tru và đáng tin cậy.

Làm cách nào để thực hiện thao tác một cách chính xác?

Cơ cấu ngắt mạch 33KV với Cơ chế cách ly của chúng tôi mang lại khả năng vận hành trực quan và an toàn ở mọi bước. Với tư cách là nhà cung cấp, các sản phẩm của chúng tôi đảm bảo hoạt động an toàn và hiệu quả tại hiện trường.

1. Vận hành lưu trữ năng lượng

Cơ cấu ngắt mạch của chúng tôi tích hợp một thiết bị cách ly, đảm bảo lắp đặt an toàn trên bảng điều khiển. Chỉ cần xoay tay cầm vận hành chuyên dụng đi kèm cho đến khi nghe thấy tiếng "tách" để sạc lò xo; công tắc giới hạn cũng sẽ được kích hoạt.

Nếu sử dụng hoạt động bằng điện, chỉ cần kết nối nguồn điện. Thiết bị sẽ tự động lưu trữ năng lượng và khi động cơ được sạc đầy sẽ ngắt kết nối, bảo toàn năng lượng một cách an toàn để đóng cầu dao ngay lập tức. Trước khi vận hành, đảm bảo tất cả các dây phụ được kết nối chính xác để bạn yên tâm hơn.

2. Thao tác kết thúc

Đóng thủ công: Nhấn nút màu xanh lá cây để giải phóng ngay năng lượng tích trữ, đẩy cầu dao để đóng mạch chính.

Đóng điện: Cấp nguồn cho cuộn dây điện từ đóng ngay lập tức giải phóng năng lượng dự trữ, khiến cầu dao đóng nhanh. Đồng thời, lò xo mở sẽ tự động sạc lại và khóa liên động chống vận hành sai giúp ngăn chặn hiệu quả việc đóng lại nhiều lần, đảm bảo an toàn khi vận hành.

3. Vận hành máy cắt

Cắt thủ công: Nhấn nút màu đỏ để giải phóng năng lượng cắt đã lưu trữ. Cầu dao nhanh chóng ngắt mạch điện chính, đảm bảo an toàn cho mạch điện.

Cắt điện: Nguồn điện được cung cấp cho cuộn dây điện từ cắt. Thiết bị điện từ giải phóng năng lượng dự trữ, khiến cầu dao nhanh chóng mở các tiếp điểm và cắt dòng điện một cách an toàn.

Câu hỏi thường gặp

Câu 1: Làm thế nào để nâng cao độ tin cậy của cơ cấu lò xo trong VCB?

A1: Thiết kế vận hành bằng lò xo lưu trữ năng lượng một cách cơ học, có thể đảm bảo bộ ngắt mạch chân không có thể ngắt mà không cần bất kỳ nguồn điện bên ngoài nào. Cơ chế vận hành này có thể hoạt động cực nhanh, tin cậy khi xảy ra lỗi. Sự khác biệt với hệ thống thủy lực hoặc khí nén là các bộ phận chuyển động ít hơn và không cần bổ sung chất lỏng, đồng thời độ bền cơ học rất cao và ít phải bảo trì.

Câu hỏi 2: Cơ cấu ngắt kết nối có thể được vận hành khi mạch điện đang hoạt động không?

A2: Không, hoàn toàn không thể. Tính năng an toàn quan trọng nhất của tổ hợp cơ cấu vận hành là khóa liên động cơ khí. Cơ cấu ngắt kết nối bị chặn hoạt động về mặt vật lý trừ khi bộ ngắt mạch chân không mở hoàn toàn. Cơ chế chức năng khóa liên động này ngăn chặn mọi nỗ lực mở bộ ngắt kết nối khi đang tải, điều này có thể ảnh hưởng đến sự an toàn của người vận hành.

Câu 3: Cơ cấu ngắt mạch 33KV có cơ chế cách ly tuân thủ những tiêu chuẩn nào?

Câu trả lời 3: Các cơ chế này được thiết kế và thử nghiệm để đáp ứng các tiêu chuẩn quốc tế dành cho thiết bị điện áp cao. Điều này thường bao gồm các tiêu chuẩn như GB1984 và GB/T 1985, phù hợp với các thông số kỹ thuật IEC rộng hơn, đảm bảo an toàn, hiệu suất và độ tin cậy.

Câu hỏi 4: Máy cắt chân không có thể hoạt động khi mất nguồn điều khiển không?

A4: Có, có nguyên nhân. Việc vận hành lò xo có thể được vận hành hoàn toàn bằng tay. Các lò xo có thể được sạc thủ công bằng tay cầm và bộ ngắt mạch chân không có thể được mở hoặc đóng bằng các nút thủ công. Công tắc ngắt kết nối cũng có thể được vận hành bằng tay. Điều này có thể đảm bảo chức năng khi cần cài đặt, bảo trì hoặc trong các tình huống mất điện.

Câu 5: Cơ cấu VCB và cơ cấu ngắt kết nối được tích hợp trong thiết bị đóng cắt như thế nào?

A5: Chúng được thiết kế như một tổ hợp phối hợp. Cơ cấu vận hành VCB được lắp để vận hành bộ ngắt chân không, cơ cấu ngắt kết nối được lắp trên bảng cách ly của nó. Chúng được liên kết thông qua một hệ thống khóa liên động cơ học, thường sử dụng thanh và chốt, thực thi trình tự vận hành chính xác mà cầu dao phải mở trước khi cầu dao ngắt kết nối có thể di chuyển, trực tiếp trong phần cứng, mang lại sự an toàn.
