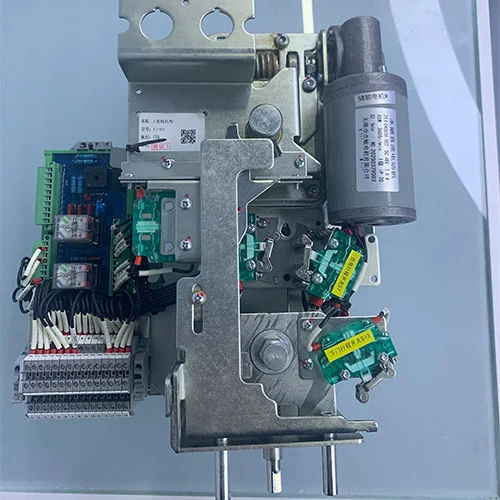

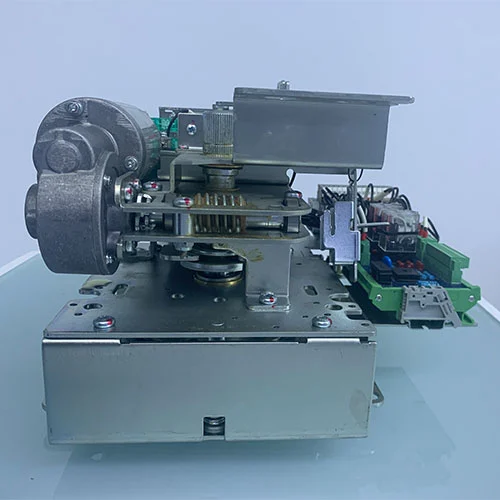

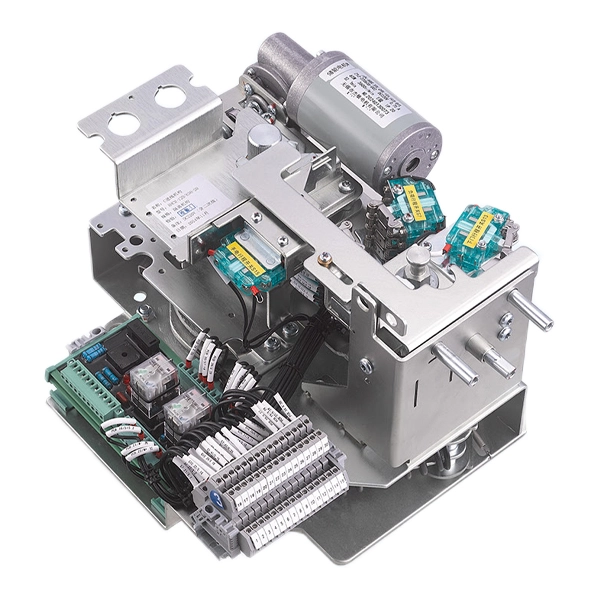

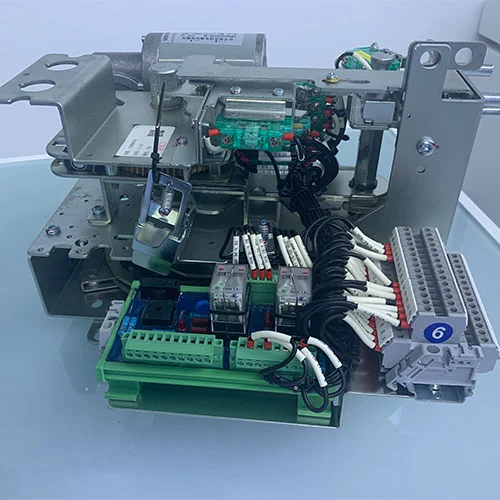

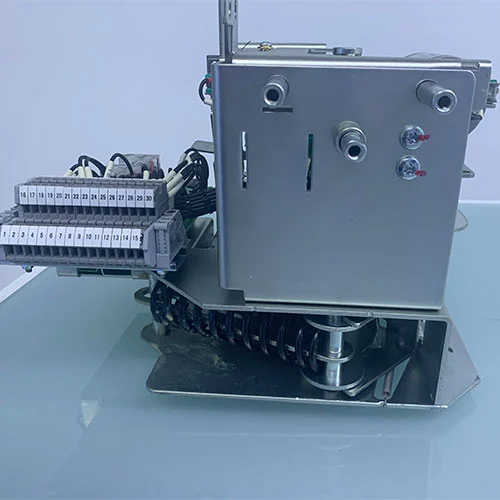

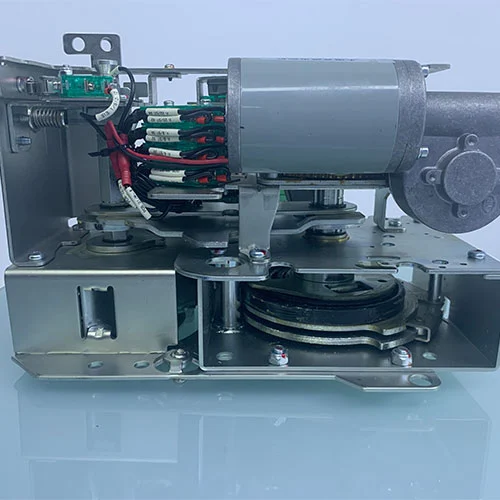

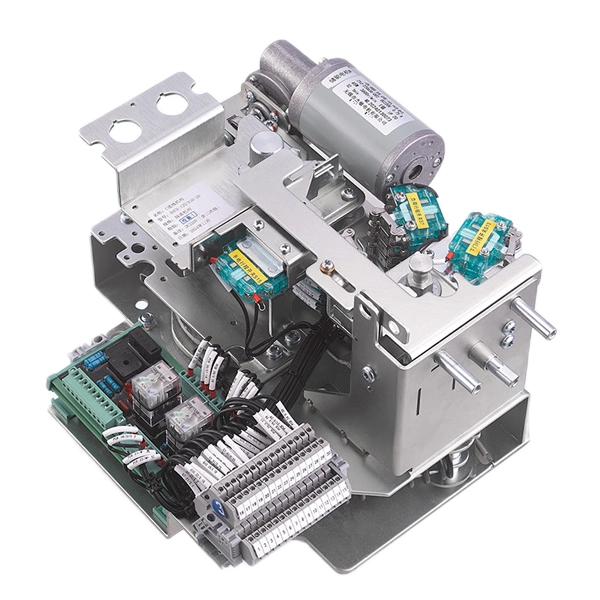

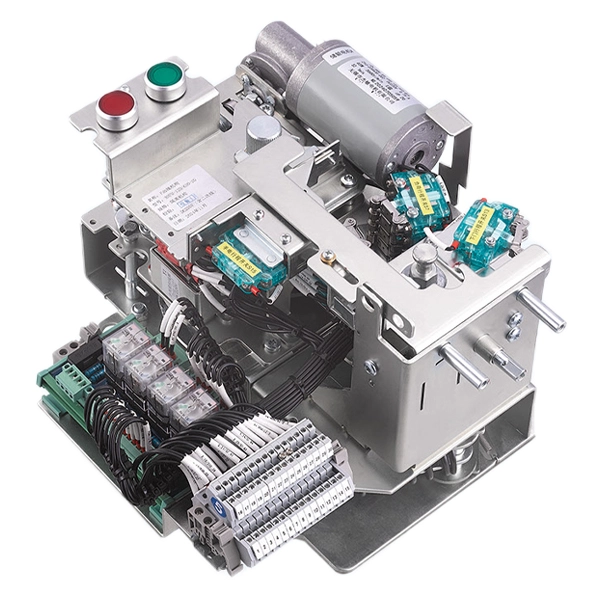

Cơ cấu điện thiết bị đóng cắt trung thế 22KV

Trong các mạng phân phối điện trung áp hiện đại, các tổ máy vòng (RMU) được sử dụng rộng rãi để cung cấp nguồn điện có độ sẵn sàng cao và đáng tin cậy. Một trong những thành phần chính của RMU là cơ chế vận hành cầu dao, cơ chế này phải có khả năng thực hiện các thao tác đóng và mở một cách nhanh chóng và an toàn.

Cơ cấu điện thiết bị đóng cắt trung thế 22kV được thiết kế đặc biệt cho các ứng dụng mạch điện đến của RMU cách điện bằng khí hoặc cách điện bằng không khí. Nó là một cơ cấu vận hành tích trữ năng lượng sử dụng hai hệ thống lò xo độc lập: lò xo căng để đóng và lò xo nén để mở.

Lò xo đóng dự trữ năng lượng bằng cách xoay một tay cầm (thủ công) hoặc bằng cách dẫn động bằng động cơ; khi chốt đóng được kích hoạt, lò xo ngay lập tức giải phóng năng lượng.

Trong quá trình đóng, lò xo mở đồng thời tích trữ năng lượng và sau đó duy trì ở trạng thái chờ, sẵn sàng đáp ứng các lệnh mở tiếp theo.

Các tính năng chính bao gồm

Cả hai loại vận hành bằng tay và bằng điện để sạc và ngắt.

Các nút bấm riêng biệt có vỏ bảo vệ gắn trên bảng điều khiển, ngăn bụi xâm nhập và vô tình thao tác.

Khả năng khóa liên động khi kết hợp với cơ chế cách ly, đảm bảo điều khiển tuần tự an toàn.

Chức năng tự động đóng lại (khi cần thiết) và logic chống bơm để tránh thực hiện nhiều thao tác.

Sản phẩm tuân thủ tiêu chuẩn liên quan GB 1984‑2014 (bộ ngắt mạch AC điện áp cao) và GB/T 1985‑2023 (bộ ngắt kết nối AC điện áp cao và công tắc nối đất).

Người mẫu

Nguyên tắc làm việc và cơ chế hoạt động của tổ chức này là gì?

Nguyên lý làm việc của Cơ cấu điện thiết bị đóng cắt trung thế 22KV là dựa trên việc lưu trữ và giải phóng nhanh năng lượng cơ học.

Lưu trữ năng lượng (Sạc)

Sạc thủ công: Một tay cầm chuyên dụng được lắp vào trục sạc nằm ở phần dưới bên phải của cơ cấu. Xoay tay cầm theo chiều kim đồng hồ sẽ làm quay trục, làm căng lò xo đóng thông qua hệ thống bánh răng hoặc cam. Khi lò xo đi qua điểm "quá tâm", nó sẽ chốt ở vị trí tích điện, kèm theo tiếng "tách" có thể nghe được và chỉ báo trực quan (ví dụ: trục quay kích hoạt một công tắc vi mô).

Sạc điện: Khi có điện áp điều khiển, động cơ điện sẽ tự động điều khiển cơ cấu sạc cho đến khi lò xo đóng được căng hoàn toàn. Tại thời điểm đó, mạch động cơ bị gián đoạn bởi một công tắc vi mô và lò xo vẫn được chốt, sẵn sàng đóng lại.

Đóng hoạt động

Đóng thủ công: Nhấn nút màu xanh lá cây (được bảo vệ bằng nắp trong suốt trên bảng điều khiển) sẽ nhả chốt đóng một cách cơ học. Lò xo căng nhanh chóng giải phóng năng lượng, làm trục quay quay và di chuyển các tiếp điểm của bộ ngắt mạch về vị trí đóng. Đồng thời, hành động này sẽ nén lò xo mở, tích trữ năng lượng cho lần mở tiếp theo.

Đóng bằng điện: Kích hoạt cuộn dây đóng (điện từ) kéo một phần ứng để nhả chốt đóng, tạo ra tác động cơ học tương tự như đóng bằng tay. Sau khi đóng, cơ cấu có thể ngay lập tức bắt đầu nạp lại lò xo đóng (nếu cấu hình tự động đóng lại), nhưng khóa liên động sẽ ngăn chặn lần đóng thứ hai cho đến khi cầu dao được mở và đáp ứng các điều kiện thích hợp.

Hoạt động mở

Mở thủ công: Nhấn nút màu đỏ sẽ nhả chốt mở. Lực nén của bộ truyền động sẽ mở phần mở rộng của lò xo, dẫn động cơ cấu vận hành để tách các tiếp điểm.

Mở điện: cấp điện cho cuộn dây mở (nam châm điện) của cơ cấu vận hành, kích hoạt khóa mở, nhả lò xo mở và ngắt mạch của cầu dao.

Cơ cấu vận hành này có thiết bị khóa liên động cơ học nhằm ngăn chặn việc xuất hiện các lệnh đóng và mở đồng thời, đồng thời đảm bảo rằng công tắc cách ly (nếu có) ở đúng vị trí trước khi máy cắt có thể được vận hành.

Hướng dẫn vận hành

Kiểm tra sơ bộ

Đảm bảo cơ cấu được lắp chính xác trên thiết bị đóng cắt và tất cả hệ thống dây điện thứ cấp (để vận hành bằng điện) đều chính xác và an toàn.

Xác minh rằng các nút gắn trên bảng điều khiển (màu xanh lá cây để đóng, màu đỏ để mở) được lắp với vỏ bảo vệ và có thể nhìn thấy các chỉ báo hoạt động (ví dụ: "đã sạc/xả").

Sạc (Lưu trữ năng lượng)

Hướng dẫn sử dụng: Cắm tay cầm vận hành vào ổ sạc (phía dưới bên phải). Xoay đều theo chiều kim đồng hồ cho đến khi nghe thấy tiếng "tách" rõ ràng và chỉ báo sạc hiển thị "đã sạc". Tháo tay cầm.

Điện: Áp dụng lực điều khiển cho cơ cấu. Động cơ sẽ tự động chạy cho đến khi lò xo được nạp đầy và dừng lại. Sau đó xác nhận rằng đèn báo 'đã sạc' đang bật.

Đóng cầu dao

Hướng dẫn sử dụng: Nhấc nắp bảo vệ của nút màu xanh lá cây và ấn chặt. Bộ ngắt sẽ đóng và chỉ báo vị trí "đã đóng" sẽ xuất hiện. Lò xo mở bây giờ được tự động sạc.

Điện: Gửi lệnh đóng (ví dụ: từ điều khiển từ xa hoặc rơle bảo vệ) đến cuộn dây đóng. Cầu dao đóng lại; xác minh chỉ dẫn vị trí.

Mở cầu dao

Hướng dẫn sử dụng: Nhấc nắp bảo vệ của nút màu đỏ và ấn mạnh. Cầu dao mở ra; xác nhận dấu hiệu "mở".

Điện: Gửi lệnh mở cuộn dây mở. Cầu dao mở ra.

Sau khi hoạt động

Sau thao tác đóng, cơ cấu có thể tự động nạp lại lò xo đóng nếu có nguồn điện động cơ. Việc này chuẩn bị cho cầu dao cho chu kỳ đóng-mở tiếp theo.

Luôn quan sát các chỉ báo trạng thái và tôn trọng mọi điều kiện khóa liên động (ví dụ: vị trí bộ cách ly) trước khi vận hành.

Cơ cấu vận hành bằng lò xo mang đến khả năng điều khiển chắc chắn, đáng tin cậy và an toàn cho cầu dao trong đường dây đến RMU. Cơ cấu điện thiết bị đóng cắt trung thế 22KV này

sự kết hợp của lò xo căng và nén, vận hành bằng tay và bằng điện, cũng như khóa liên động tích hợp đáp ứng yêu cầu của mạng lưới phân phối hiện đại. Tuổi thọ cơ học của cơ chế này là hơn 10.000 lần hoạt động và tuân thủ các tiêu chuẩn quốc tế, có thể đảm bảo hiệu suất lâu dài và an toàn khi vận hành.

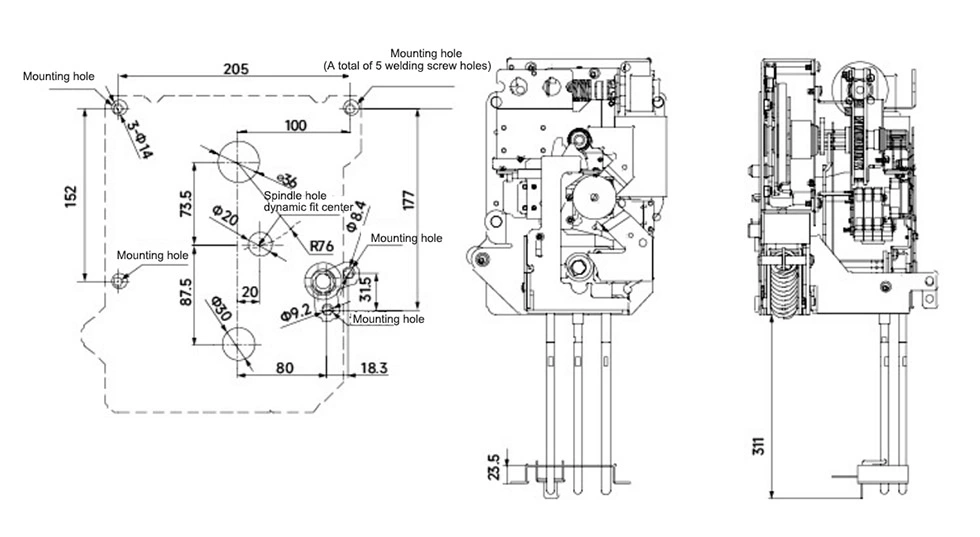

Ngoại hình và kích thước

Ứng dụng

Đường dây vào RMU, GIS và AIS trung thế.

Dự án năng lượng tái tạo: trang trại gió, trạm năng lượng mặt trời.

Các công trình đường sắt, tàu điện ngầm yêu cầu độ an toàn vận hành cao.

Mạng lưới phân phối công nghiệp và đô thị.

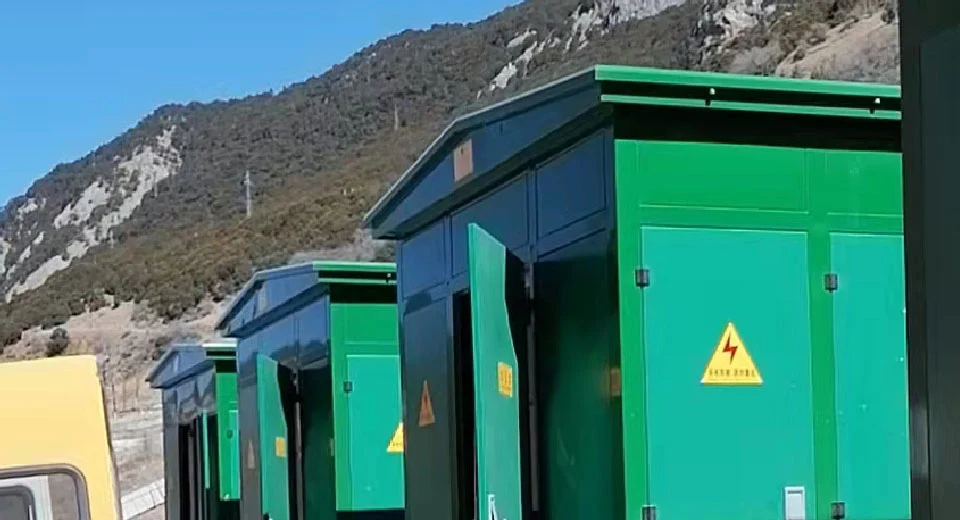

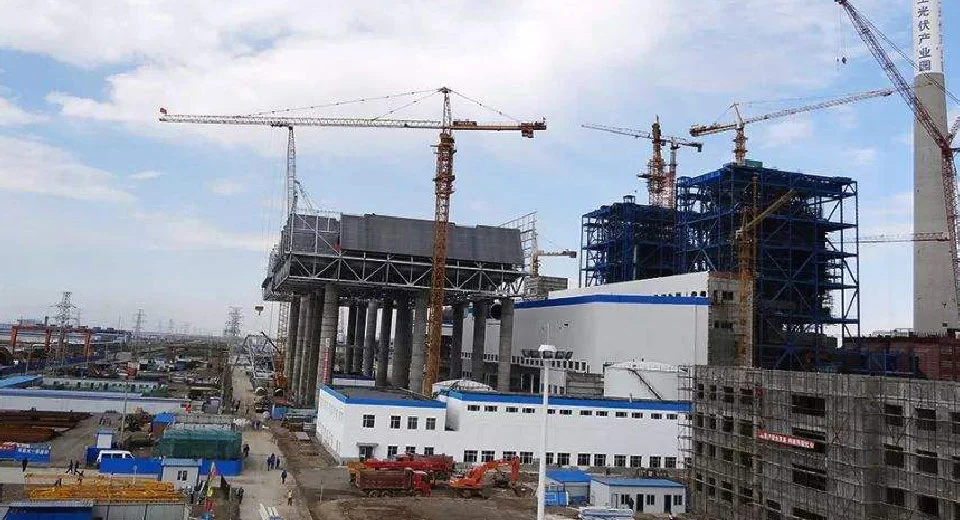

Tài liệu tham khảo dự án

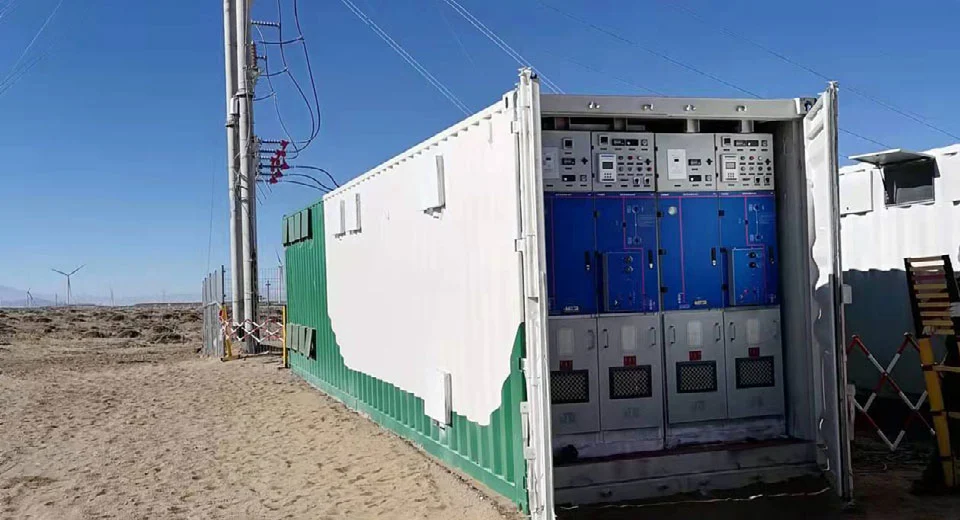

Dự án Thiết bị đóng cắt cách điện bằng khí – Trang trại gió Guojiawan 110kV – 35kV.

Trạm biến áp 110kV Mỏ vàng Ayni, Tajikistan – Phân phối điện có độ tin cậy cao.

Dự án PV lai đồng cỏ-năng lượng mặt trời Maqu 200MW – Áp dụng cơ chế tự động đóng lại.

Tại sao chọn Cotenele?

• Nhà sản xuất chuyên nghiệp:Hơn 6 năm kinh nghiệm về linh kiện lõi thiết bị đóng cắt 12kV–40,5kV.

• Chứng nhận chất lượng:ISO9001 / ISO14001 / ISO18001; Sản phẩm được cơ quan có thẩm quyền quốc gia kiểm nghiệm.

• Hồ sơ theo dõi đã được chứng minh:Cung cấp cơ cấu thiết bị đóng cắt trung thế cho các dự án điện gió, mặt trời, đường sắt trong nước và quốc tế.

• Công nghệ đổi mới:Sự phát triển liên tục của các cơ cấu thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường dòng RHSV đảm bảo sự ổn định và an toàn.

Cotenele cam kết cung cấp các cơ chế thiết bị đóng cắt có độ tin cậy cao, tuổi thọ cao và an toàn, đáp ứng yêu cầu của mạng lưới phân phối hiện đại và các ứng dụng năng lượng tái tạo.
