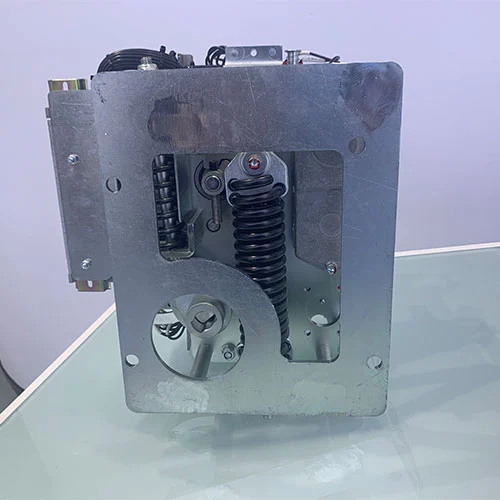

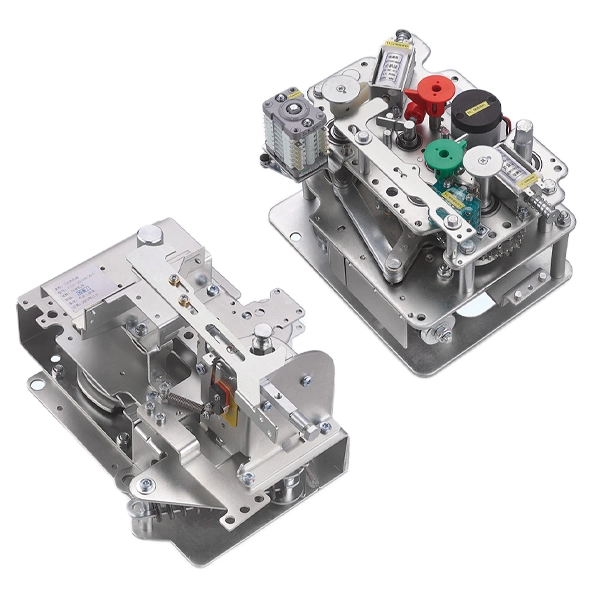

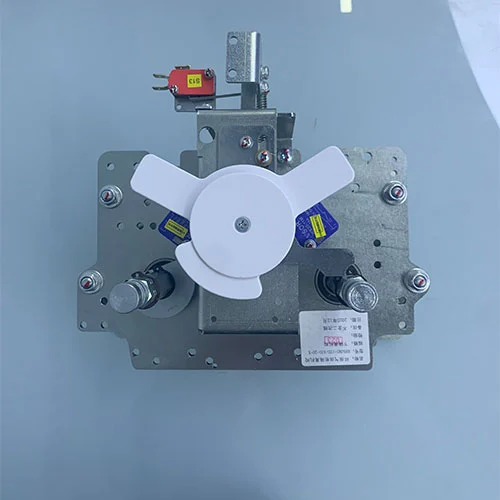

Cơ chế cách ly máy cắt trung thế 11KV

Các thiết bị chính vòng (RMU) được sử dụng rộng rãi để cung cấp điện một cách đáng tin cậy trong các mạng phân phối điện trung áp như lưới điện đô thị, khu công nghiệp và khu phức hợp thương mại. Công ty Contenele từ lâu đã cam kết nghiên cứu và phát triển các bộ phận cốt lõi cho loại thiết bị chính vòng trung thế này và thiết bị đóng cắt thân thiện với môi trường.

Cơ chế cách ly máy cắt trung thế 11KV là thành phần cốt lõi của RMU và thiết bị đóng cắt hoặc thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường. Các cơ chế vận hành do chúng tôi sản xuất đã nhận được sự đánh giá cao từ khách hàng trong nhiều năm. Các cơ chế vận hành này được chia thành hai loại: thủ công và điện dựa trên các mô hình điều khiển, điều này đảm bảo phân phối điện linh hoạt, an toàn và hiệu quả.

Mẫu mã và ý nghĩa

Định nghĩa cơ chế vận hành

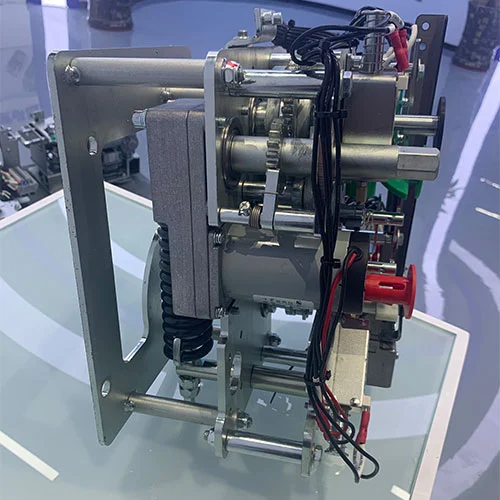

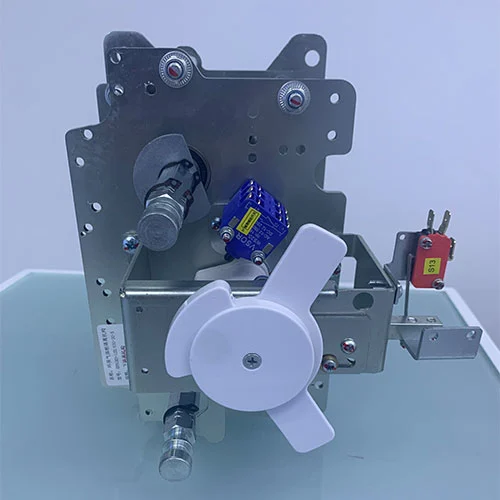

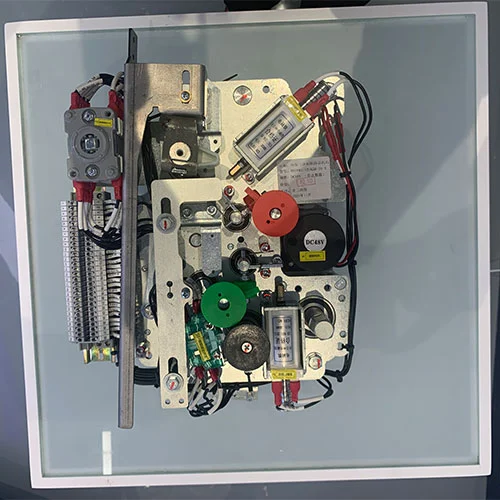

Cơ cấu cách ly máy cắt trung thế 11KV là bộ phận thực hiện nguồn điện của thiết bị đóng cắt trung thế. Nó là một thành phần cơ khí cung cấp năng lượng cần thiết cho việc đóng mở các tiếp điểm chính của các thiết bị chuyển mạch như công tắc tải, cầu dao và bộ ngắt kết nối.

Nó có bốn bộ phận cốt lõi bao gồm các bộ phận lưu trữ năng lượng (thường là lò xo), các liên kết truyền động, hệ thống chốt và các tiếp điểm phụ.

Cơ cấu vận hành chuyển đổi lực thủ công hoặc năng lượng điện thành chuyển động cơ học được điều khiển, điều này có thể đảm bảo hoạt động chính xác và nhanh chóng của các công tắc trung thế. Các cơ cấu vận hành thường có tính năng lưu trữ năng lượng của cơ cấu lò xo có thể được sạc bằng tay bằng tay cầm vận hành hoặc bằng điện thông qua động cơ, điều này sẽ cho phép điều khiển cục bộ và điều khiển từ xa.

Phạm vi ứng dụng

Cơ cấu cách ly máy cắt trung thế 11KV được sử dụng rộng rãi trong nhiều loại thiết bị đóng cắt trung thế và RMU:

Đơn vị chính của vòng

Cơ cấu vận hành là thành phần cốt lõi của RMU thường được sử dụng để điều khiển hoạt động cho máy cắt chân không hoặc dao cách ly. Cơ cấu vận hành máy cắt và cơ chế vận hành công tắc cách ly thường được kết hợp để sử dụng trong một RMU nhỏ gọn.

Thiết bị đóng cắt cách điện bằng khí

Thường được gọi là tấm chứa đầy khí, những tấm này sử dụng khí SF6 để cách nhiệt và dập tắt hồ quang, đòi hỏi cơ chế vận hành kín.

Thiết bị chuyển mạch thân thiện với môi trường

Các tấm thân thiện với môi trường thế hệ mới sử dụng chất cách điện rắn hoặc khí thân thiện với môi trường thay vì SF6 như các thiết bị đóng cắt cách điện rắn và thiết bị đóng cắt thân thiện với môi trường với cơ chế vận hành chuyên dụng…

Thiết bị đóng cắt bọc kim loại loại cố định

Chẳng hạn như thiết bị đóng cắt dòng HXGN được sử dụng rộng rãi trong hệ thống phân phối điện nông thôn và thành thị và nâng cấp lưới điện.

Các cơ chế vận hành này phù hợp trong nhiều môi trường khác nhau một cách đáng tin cậy, từ -40°C đến +40°C, với cấp độ Bảo vệ lên đến IP3X đảm bảo khả năng bảo vệ chống bụi và nước xâm nhập

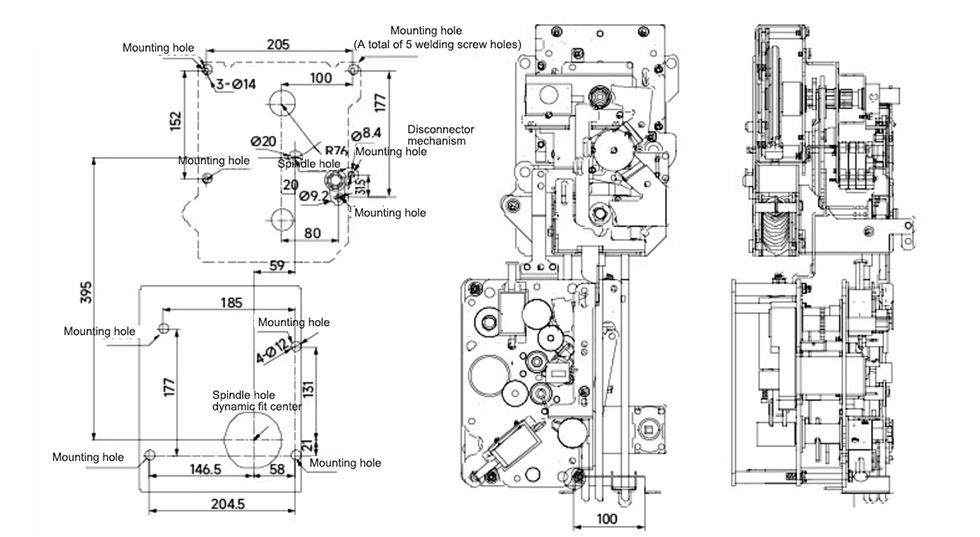

Ngoại hình và kích thước

Trải nghiệm dự án thực tế

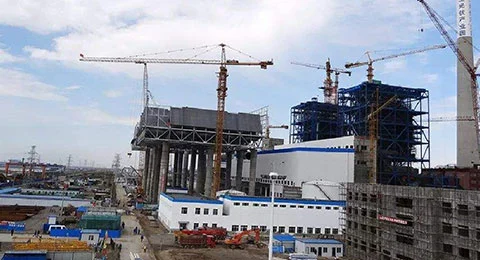

Sản phẩm của Cotenele đã được ứng dụng tại nhiều dự án điện, năng lượng quy mô lớn, bao gồm:

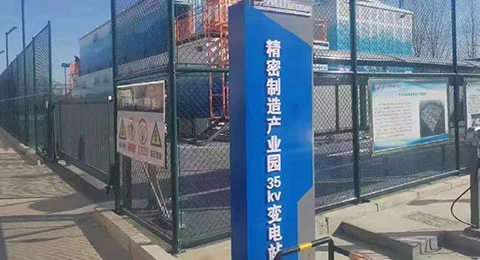

Trạm biến áp 110kV và hệ thống thiết bị đóng cắt cách điện bằng khí 35kV

Dự án điện gió ngoài khơi (China Resources Power)

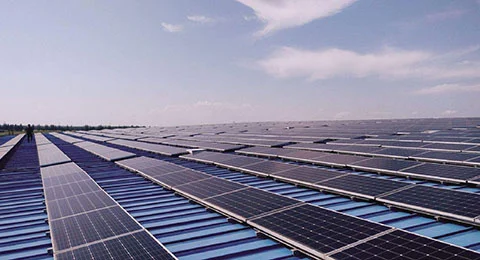

Dự án cơ sở quang điện 1600MW ở Thanh Hải

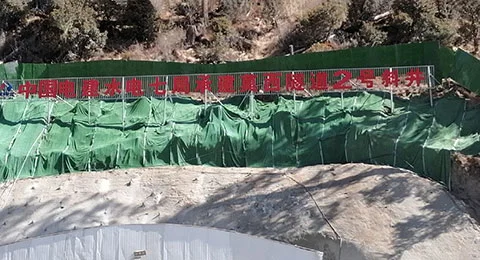

Dự án cơ sở hạ tầng đường sắt (China Railway / PowerChina)

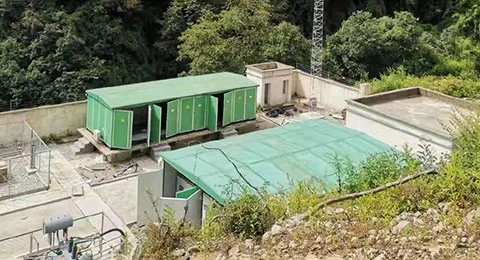

Hệ thống điện khai thác ở nước ngoài (dự án mỏ vàng Tajikistan)

Câu hỏi thường gặp

1. Cơ chế cách ly máy cắt trung thế 11kV là gì?

Nó là bộ phận vận hành cốt lõi trong thiết bị đóng cắt trung thế, chịu trách nhiệm đóng và mở các cầu dao, cầu dao ngắt tải và cầu dao cách ly. Nó chuyển đổi năng lượng bằng tay hoặc điện thành chuyển động cơ học chính xác, đảm bảo vận hành an toàn và đáng tin cậy trong điều kiện bình thường và có lỗi.

2. Cơ chế này tuân thủ những tiêu chuẩn nào?

GB1984-2014: Bộ ngắt mạch điện áp cao
GB/T1985-2023: Bộ ngắt kết nối AC và công tắc nối đất điện áp cao
Được sản xuất theo hệ thống được chứng nhận ISO 9001, ISO14001 và ISO45001.

3. Cotenele hỗ trợ gì cho người mua?

Bảng dữ liệu kỹ thuật và bản vẽ
Hướng dẫn cài đặt
Tùy chỉnh và xây dựng thương hiệu OEM
Giao hàng nhanh chóng cho đơn hàng số lượng lớn
Thích hợp cho các nhà thầu EPC, nhà sản xuất thiết bị đóng cắt và nhà phân phối toàn cầu.
