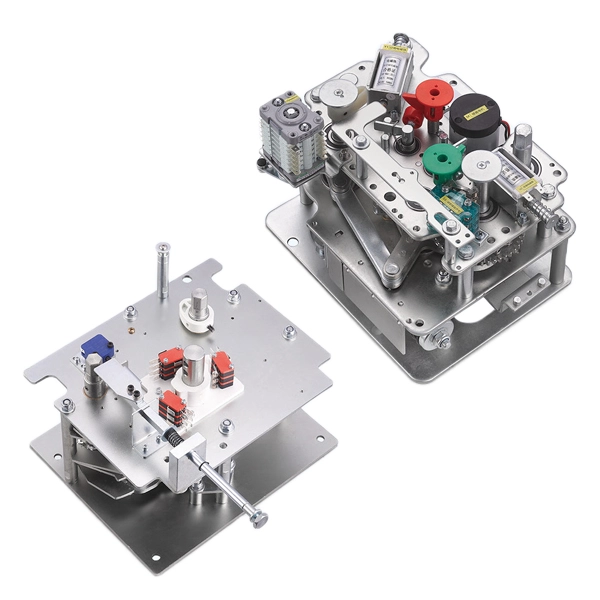

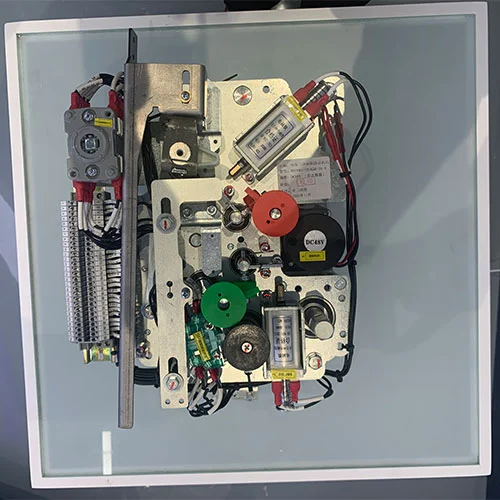

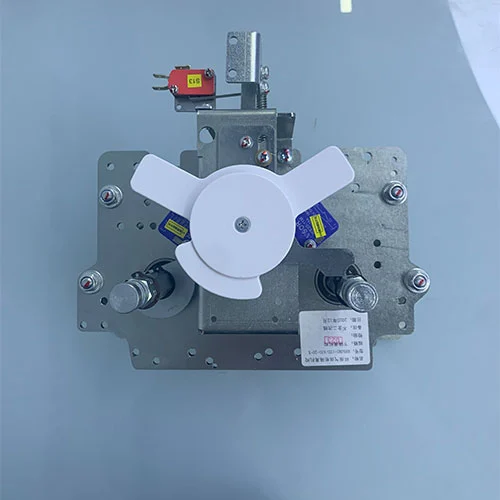

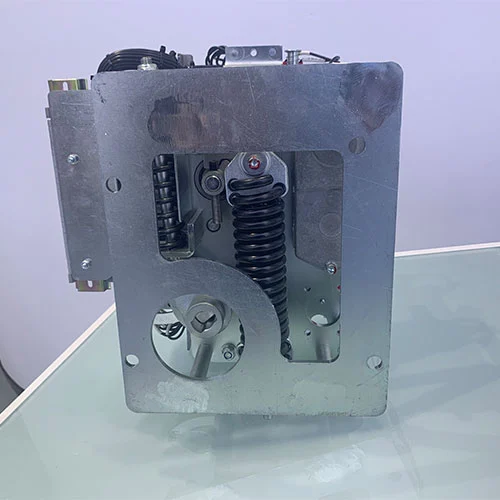

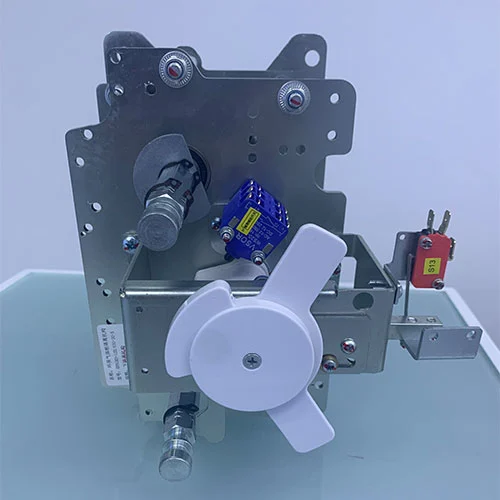

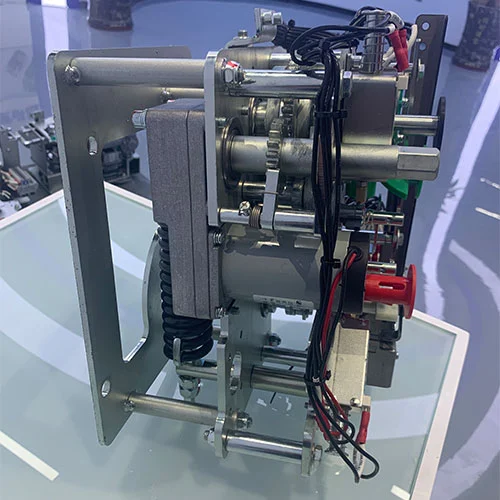

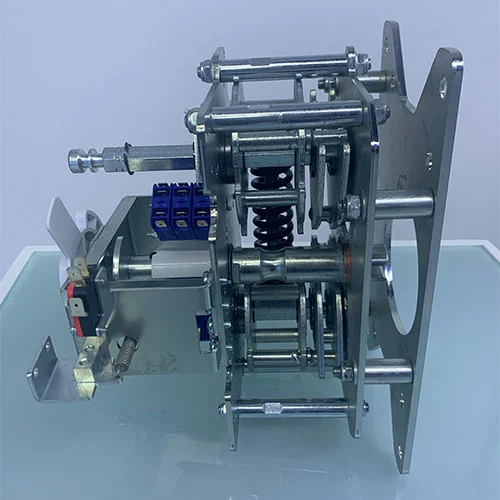

Cơ chế vận hành bộ ngắt mạch điện 11KV RMU

Cơ chế vận hành bộ ngắt mạch điện 11KV RMU là bộ điều khiển cốt lõi bên trong các thiết bị chính vòng trung thế. Nó chịu trách nhiệm vận hành chính xác và nhanh chóng các máy cắt và ngắt mạch chân không, đảm bảo chuyển mạch và bảo vệ an toàn mạng lưới phân phối.

Cả máy cắt chân không và dao cách ly đều là những bộ phận cốt lõi quan trọng của các bộ phận chính vòng trung thế, cơ chế vận hành của chúng được sử dụng chủ yếu để điều khiển và vận hành các bộ phận này một cách chính xác và nhanh chóng nhằm bảo vệ mạng phân phối trung thế. Các cơ chế được thiết kế cho thiết bị đóng cắt cách điện SF6 thường sử dụng phương pháp lưu trữ năng lượng kép để đảm bảo tốc độ vận hành không phụ thuộc vào đầu vào thủ công. Một cơ chế vận hành thông thường sử dụng một lò xo căng được kéo "quá tâm" để dự trữ năng lượng cho việc đóng, khi nhả ra sẽ đồng thời nén một bộ lò xo riêng biệt để chuẩn bị cho thao tác mở tiếp theo. Hoạt động này đảm bảo độ tin cậy cao thông qua các khóa liên động cơ học tích hợp nhằm ngăn chặn các tình huống nguy hiểm, chẳng hạn như đóng cầu dao vào lưỡi tiếp đất.

Mẫu mã và ý nghĩa

Ưu điểm chính

1. Thiết kế tích hợp

Cơ cấu ngắt mạch + ngắt kết nối trong một hệ thống

2. Độ tin cậy cao

Tuổi thọ cơ học vượt quá 10.000 chu kỳ

3. Hệ thống an toàn tiên tiến

Khóa liên động cơ học hoàn toàn ngăn ngừa hoạt động sai

4. Vận hành linh hoạt

Hỗ trợ hướng dẫn sử dụng + động cơ + điều khiển từ xa

5. Tuân thủ tiêu chuẩn

Đáp ứng đầy đủ các yêu cầu GB/IEC

6. Đã được chứng minh trong các dự án thực tế

Ứng dụng trong các trang trại gió, trạm biến áp, hệ thống đường sắt

Một số loại cơ chế vận hành chính trong RMU

RMU hiện đại có rất nhiều loại dựa trên chức năng của chúng và các thành phần hoặc sự kết hợp các thành phần trong đó. Phân loại chức năng này thường được biểu thị bằng mã chữ cái như C, V và G. Mỗi loại là một chức năng hoàn chỉnh, riêng biệt để đáp ứng nhu cầu vận hành riêng của các thiết bị chính vòng tương ứng.

Cơ chế "C" (Đơn vị đến/đi):Chức năng chính của cơ cấu vận hành loại "C" được sử dụng cho thiết bị đường dây vào hoặc ra. Thiết bị đường dây vào là điểm mà cáp từ trạm biến áp chính đi vào RMU. Bộ phận này thực chất là một công tắc ngắt tải. Chức năng chính của nó là chuyển đổi dòng tải và quan trọng là tạo ra (đóng) lỗi. Cơ chế vận hành loại C mạnh mẽ và đáng tin cậy cho khả năng phát hiện lỗi này. Hoạt động của nó thường có chức năng ba vị trí (BẬT, TẮT và TRÁI ĐẤT ở phía cáp), với khóa liên động cơ học chắc chắn để đảm bảo vận hành an toàn. Quy trình sạc và vận hành của cơ cấu vận hành này áp dụng cho việc điều khiển công tắc tải của cơ chế "C".

Cơ chế "V" (Bộ phận ngắt):Cơ chế "V" được dành riêng cho chức năng ngắt mạch, được sử dụng phổ biến nhất để bảo vệ máy biến áp ("T-off" hoặc chức năng chuyển mạch cầu chì). Không giống như một công tắc tải đơn giản, cầu dao phải có khả năng vừa đóng vừa cắt dòng điện sự cố. Do đó, cơ cấu chữ “V” là một thiết bị năng lượng cao, tốc độ cao. Nó hầu như luôn là một cơ cấu vận hành bằng lò xo để dự trữ năng lượng cho cả quá trình đóng và ngắt, đảm bảo rằng tốc độ mở không phụ thuộc vào người vận hành. Điều này cho phép nó ngắt dòng điện ngắn mạch cao một cách đáng tin cậy. Cơ chế này cũng được thiết kế để tích hợp với rơle bảo vệ và có thể có khả năng tự động đóng lại. Cơ chế vận hành kiểu chữ V này có tuổi thọ hoạt động lâu dài trên 10.000 lần hoạt động.

Cơ chế "G" (Công tắc nối đất/ngắt kết nối):Chức năng cơ bản của cơ cấu vận hành loại "G" là vận hành dao nối đất được sử dụng để đảm bảo an toàn và cách ly. Cơ cấu vận hành này cung cấp kết nối đất có thể nhìn thấy và xác minh được ở phía cáp của mạch điện để vận hành an toàn cho người lao động. Do đó, cơ cấu vận hành loại "G" nói chung không được sử dụng để đóng hoặc cắt dòng tải. Hoạt động của nó được liên kết chặt chẽ với cơ chế "C" hoặc "V" liên quan; cơ cấu "G" chỉ có thể được đóng (nối đất mạch) khi công tắc chính hoặc cầu dao được xác nhận ở vị trí TẮT. Khóa liên động này là tính năng an toàn cơ bản để ngăn ngừa thiệt hại thảm khốc.

Hướng dẫn vận hành

Các thiết bị này có thể được vận hành bằng tay trong quá trình vận hành hoặc bảo trì hoặc bằng điện trong quá trình vận hành bình thường. Quá trình vận hành thường được biểu thị bằng đèn báo cơ và công tắc phụ. Sau đây là quy trình vận hành của Cơ chế vận hành Bộ ngắt mạch điện 11kV RMU.

A. Lưu trữ năng lượng (Sạc)

Trước bất kỳ thao tác đóng nào, cơ chế này phải được "tích điện".

Sạc thủ công

Lắp cơ cấu vận hành cố định trên bộ phận chính dạng vòng, sau đó lắp tay cầm chuyên dụng của cơ cấu vào trục vận hành, trục này thường nằm ở phần dưới bên phải của cơ cấu vận hành. Xoay tay cầm theo chiều kim đồng hồ cho đến khi bạn nghe thấy tiếng 'tách' rõ ràng.

Sạc thủ công

Lắp cơ cấu vận hành cố định trên bộ phận chính dạng vòng, sau đó lắp tay cầm của cơ cấu vào trục vận hành, trục này thường nằm ở phần dưới bên phải của cơ cấu vận hành. Xoay tay cầm theo chiều kim đồng hồ cho đến khi bạn nghe thấy tiếng 'tách' rõ ràng. Âm thanh này cho biết lò xo đóng của cơ cấu vận hành đã được siết chặt hoàn toàn và khóa đúng vị trí. Đèn báo “đã sạc” trên cơ chế vận hành cho biết quá trình sạc đã hoàn tất.

Sạc điện

Nếu cơ cấu vận hành được trang bị động cơ thì khi cơ cấu vận hành được bật nguồn, động cơ sẽ tự động nạp điện cho lò xo đóng. Mạch động cơ được thiết kế để ngắt khi các lò xo được căng hoàn toàn, khiến cơ cấu ở trạng thái "sẵn sàng đóng".

B. Đóng vận hành

Sau khi cơ chế được sạc, cầu dao có thể được đóng lại.

Đóng thủ công

Mục đích này sẽ thành công bằng cách nhấn nút "I" hoặc nút màu xanh lá cây. Thao tác này sẽ nhả lò xo đóng khóa, nhanh chóng đóng các tiếp điểm của bộ ngắt mạch và hoàn thành việc kết nối mạch chính. Trong bộ phận chính vòng trung thế, bản thân nút có thể áp dụng thiết kế hai phần

nút thực tế trong cơ cấu và nút được bảo vệ độc lập được lắp trên cửa tủ để cải thiện độ an toàn và cung cấp mức bảo vệ ở mức độ bảo vệ.

Đóng điện

Kích hoạt đóng nam châm điện cho lệnh đóng từ xa. Piston của nam châm điện sẽ ngay lập tức nhả khóa đóng, đạt tác dụng tương tự như nút bấm thủ công. Sau khi đóng, cơ cấu vận hành sẽ tự động bắt đầu nén lò xo mở, chuẩn bị cho việc ngắt cầu dao trong tương lai.

C. Khai trương hoạt động

Ngắt dòng điện bằng cách ngắt mạch.

Mở thủ công

Nhả các lò xo mở đã được nén trước bằng cách nhấn nút kích hoạt "O" hoặc nút màu đỏ. Các tiếp điểm chuyển động sẽ được tách ra bằng các ổ năng lượng dự trữ, khi đó hồ quang sẽ bị dập tắt và mạch điện sẽ nhanh chóng bị cô lập.

Mở điện

Bộ điện từ ngắt mạch (mở) được cấp năng lượng bằng tín hiệu cắt từ xa. Bộ điện từ này sẽ ngay lập tức nhả chốt mở, khiến cầu dao mở với tốc độ và độ tin cậy tương đương với thao tác thủ công.

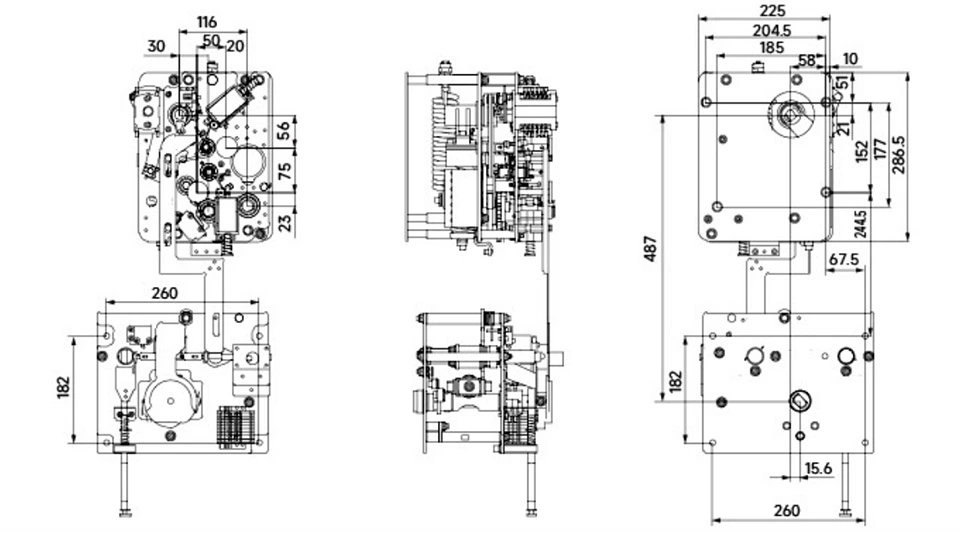

Ngoại hình và kích thước

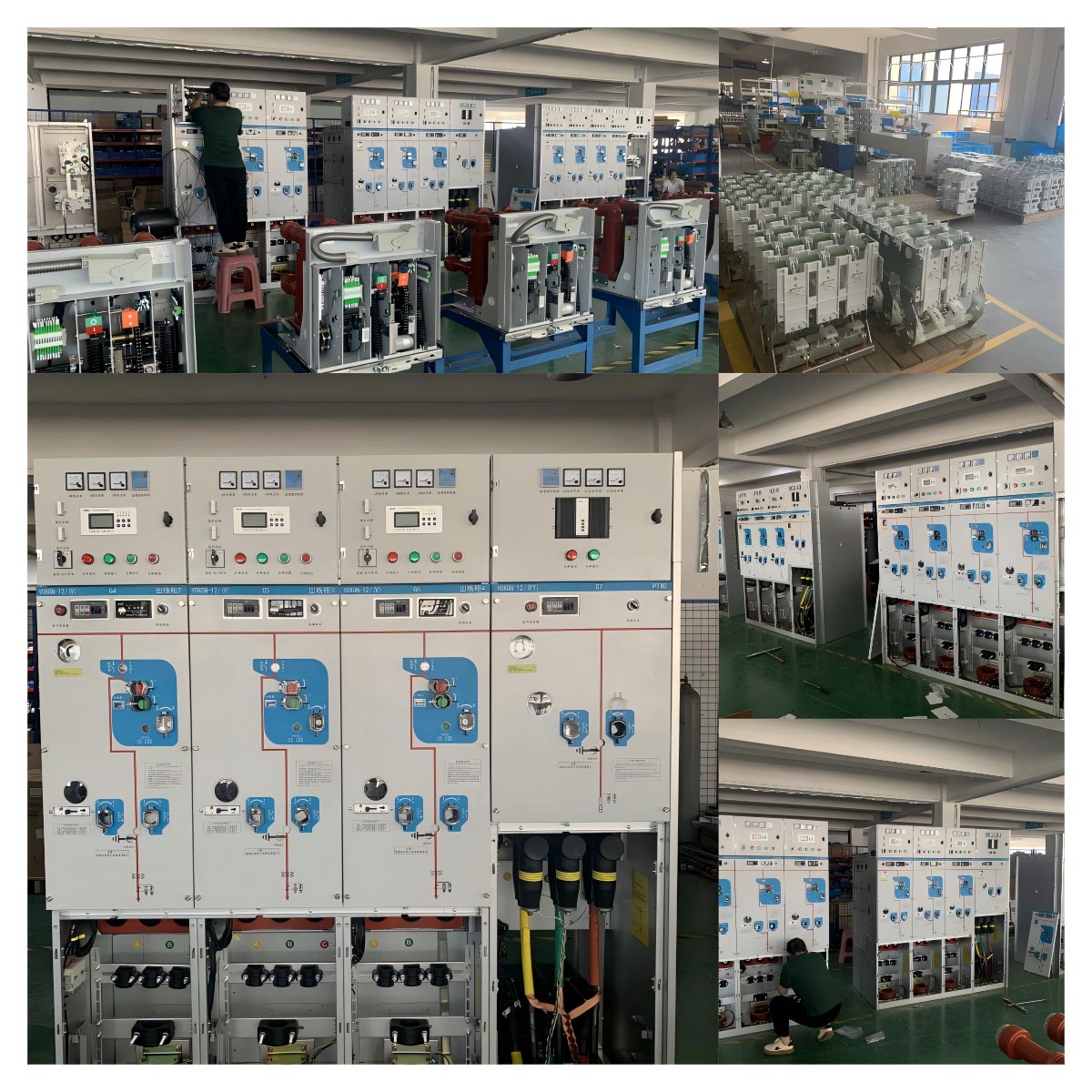

Tại sao chọn Cotenele?
