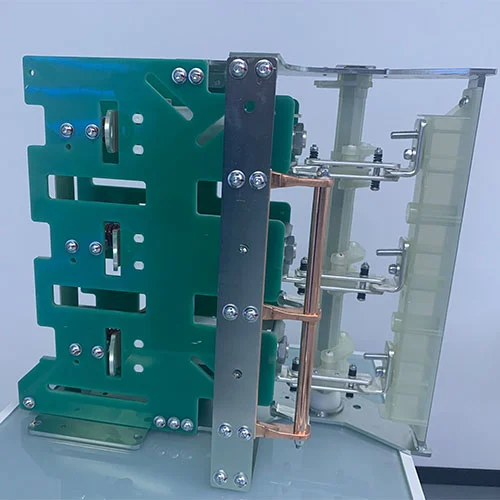

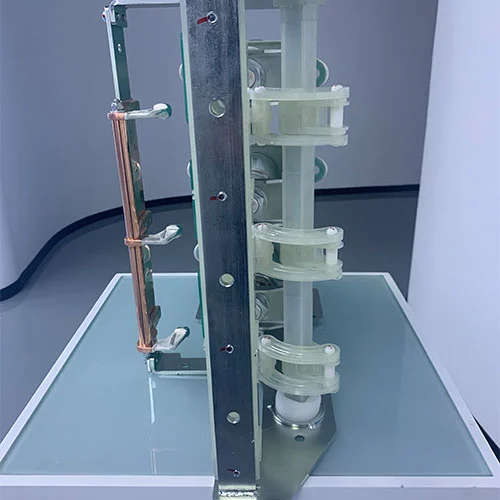

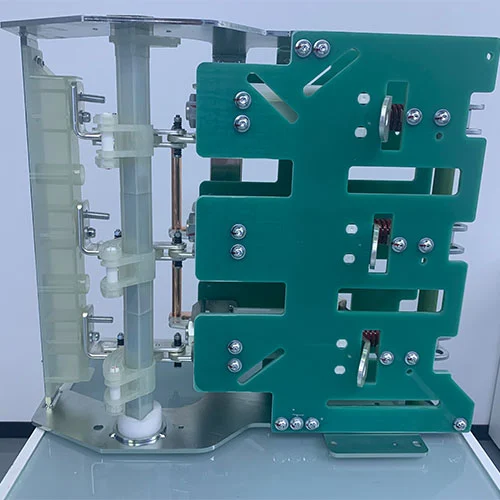

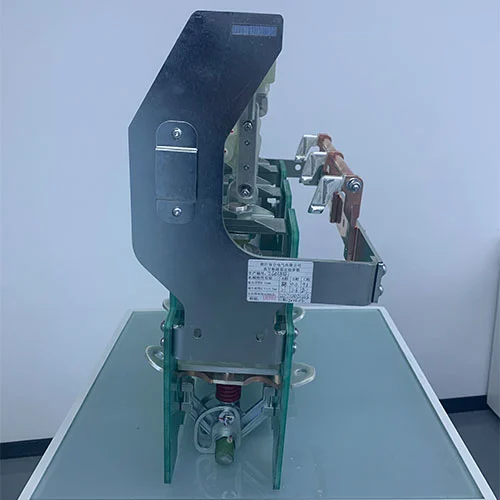

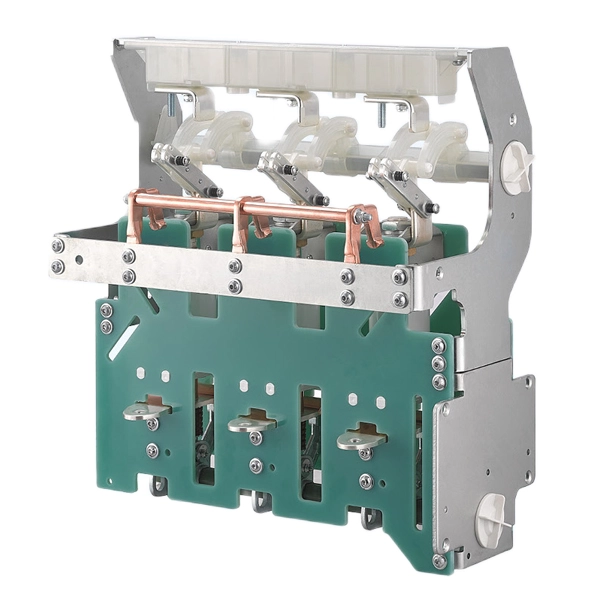

Bộ ngắt mạch chân không vòng 11KV Bộ ngắt mạch chính

Thiết bị điện vòng là một thiết bị điện nhỏ gọn với các tính năng như kích thước nhỏ gọn, chức năng linh hoạt và hoạt động đáng tin cậy. Thiết bị đóng cắt thân thiện với môi trường là thiết bị đóng cắt sử dụng không khí khô hoặc nitơ làm môi trường cách nhiệt. Ưu điểm chính của nó là không chứa khí SF6, có lợi hơn cho việc bảo vệ môi trường. Bộ ngắt mạch chân không vòng 11KV dòng KDV-12D/630-20-S do Công ty Cotenele sản xuất, tích hợp các công tắc cách ly, là thành phần cốt lõi của hai loại thiết bị đóng cắt trung thế này. Thiết bị này chịu được dòng điện ngắn hạn của mạch chính của máy cắt chân không đáp ứng 20kA (4 giây) và 25kA (3 giây), tuổi thọ cơ học của cầu dao là 10000 lần và tuổi thọ cơ học của cầu dao công tắc cách ly là 3000 lần. Dòng chịu đựng ngắn hạn của công tắc nối đất đáp ứng 20kA (4 giây) và tuổi thọ cơ học là 3000 lần.

Mẫu mã và ý nghĩa

Tính năng sản phẩm của máy cắt chân không

Máy cắt chân không là thành phần cốt lõi của RMU trung áp và thiết bị đóng cắt thân thiện với môi trường, chúng được ưa chuộng trong các lưới phân phối điện hiện đại do hiệu suất tuyệt vời và lợi ích môi trường:

Superior Arc Quenching:Công nghệ cốt lõi của VCB chủ yếu dựa vào bộ ngắt chân không. Khi bề mặt tiếp xúc tách ra, hồ quang sinh ra sẽ gần như tắt ngay lập tức trong quá trình làm mát và ngưng tụ lại các hạt kim loại bị ion hóa trong môi trường chân không. Quá trình này diễn ra cực kỳ nhanh chóng và hiệu quả, giúp bề mặt tiếp xúc ít bị mài mòn nhất.

Hầu như không cần bảo trì:Không giống như các máy cắt sử dụng dầu hoặc khí làm chất cách điện, VCB không có chất dập hồ quang. Điều này làm giảm đáng kể công việc bảo trì, chi phí lao động và gián đoạn dịch vụ, khiến nó có hiệu quả chi phí cao.

Hoạt động thân thiện với môi trường:VCB hoạt động mà không sử dụng bất kỳ lưu huỳnh hexafluoride (SF₆) nào làm môi trường cách điện. Điều này rất thân thiện với việc bảo vệ môi trường, phù hợp với khái niệm bền vững toàn cầu.

Kích thước nhỏ gọn và nhỏ gọn:Cấu trúc của máy cắt chân không đơn giản và nhỏ gọn, chiếm diện tích nhỏ hơn, giúp đơn giản hóa việc lắp đặt trong các môi trường hạn chế về không gian như trạm biến áp, nhà máy công nghiệp và tòa nhà thương mại.

Độ bền cơ và điện cao:VCB có độ bền đặc biệt và có thể chịu được các hoạt động chuyển mạch thường xuyên mà không bị suy giảm, đảm bảo độ tin cậy lâu dài cho các ứng dụng đòi hỏi khắt khe.

Tính năng sản phẩm của Công tắc ngắt kết nối

Bộ ngắt kết nối có các tính năng linh hoạt và an toàn, phù hợp với nhiều ứng dụng khác nhau:

Khả năng ngắt tải:Chức năng chính của công tắc cách ly là bật và tắt dòng tải một cách an toàn, cung cấp phương tiện điều khiển mạch đáng tin cậy.

Sự cô lập có thể nhìn thấy:Chức năng chính của công tắc cách ly là đảm bảo an toàn cho nhân viên thực hiện bảo trì thông qua việc tạo ra một khe hở có thể nhìn thấy được trong mạch điện.

Chịu được ngắn mạch mạnh mẽ:Chúng có độ bền ở mức độ lỗi cao, có thể chịu được ứng suất nhiệt và cơ học của dòng điện ngắn mạch cao trong một thời gian giới hạn.

Tùy chọn cách nhiệt kép:

Công tắc ngắt kết nối cách điện bằng không khí:Tùy chọn này tiết kiệm chi phí. Giải pháp này phù hợp cho các ứng dụng như phân đoạn cáp, chuyển mạch máy biến áp và mạch động cơ. Chúng có thể được tích hợp với cầu chì để tăng cường bảo vệ máy biến áp và được sử dụng trong các ứng dụng khai thác và thiết bị đóng cắt có vỏ bọc bằng kim loại.

Công tắc ngắt cách điện bằng khí:Loại thiết bị chuyển mạch này sử dụng công nghệ SF6 hoặc không chứa SF6 áp suất kín. Nó có hiệu suất cao và tuổi thọ hoạt động lâu dài, trong một kích thước cực kỳ nhỏ gọn, thích hợp để lắp đặt trong không gian nhỏ gọn.

Ưu điểm của sự kết hợp này là gì?

Bộ ngắt mạch chân không thiết bị chính vòng 11kV là thành phần cốt lõi của các thiết bị chính vòng hoặc thiết bị đóng cắt thân thiện với môi trường và có nhiều ưu điểm:

Chức năng kết hợp và an toàn

Sự tích hợp này tạo ra một đơn vị chuyển mạch và bảo vệ hoàn chỉnh. Thông thường, VCB xử lý tất cả các sự cố ngắt tự động, trong khi công tắc cách ly được tích hợp với bộ ngắt mạch chân không cung cấp điểm cách ly có thể nhìn thấy, có thể kiểm chứng để bảo trì an toàn, đáp ứng các quy định an toàn nghiêm ngặt nhất.

Hiệu quả về không gian và chi phí

Việc kết hợp hai thành phần cốt lõi này lại với nhau để tạo thành một thành phần độc lập, sẽ giảm thiểu kích thước tổng thể của thiết bị đóng cắt. Điều này có thể giảm không gian bảng điều khiển và đơn giản hóa kết nối cáp và thanh cái bên trong, đồng thời sẽ giảm chi phí lắp đặt.

An ninh hoạt động nâng cao

Giải pháp kết hợp 2 thành phần này có khóa liên động cơ học giúp ngăn chặn các hoạt động không an toàn. Ví dụ, khóa liên động có thể đảm bảo cầu dao không thể mở được khi VCB đang mang dòng điện, điều này sẽ đảm bảo an toàn cho cả thiết bị và người vận hành.

Bảo trì đơn giản

Khi cả bộ ngắt mạch chân không và bộ ngắt kết nối được tích hợp thành một bộ phận hoàn chỉnh, chúng được đóng gần nhau và liên kết cơ học, hoạt động bảo trì sẽ trở nên đơn giản hơn. Nhân viên bảo trì có thể cách ly mạch điện một cách an toàn bằng cầu dao và xác nhận rằng VCB cũng đang mở để ngắt điện hệ thống điện.

Cải thiện tuổi thọ hệ thống

Sự kết hợp giữa cầu dao chân không và công tắc cách ly giúp tối ưu hóa toàn bộ quá trình bảo vệ và chuyển mạch, giảm thiểu các hoạt động không cần thiết trên từng bộ phận riêng lẻ và góp phần mang lại độ tin cậy và độ bền lâu dài cho RMU và toàn bộ hệ thống phân phối điện.

Thông số kỹ thuật

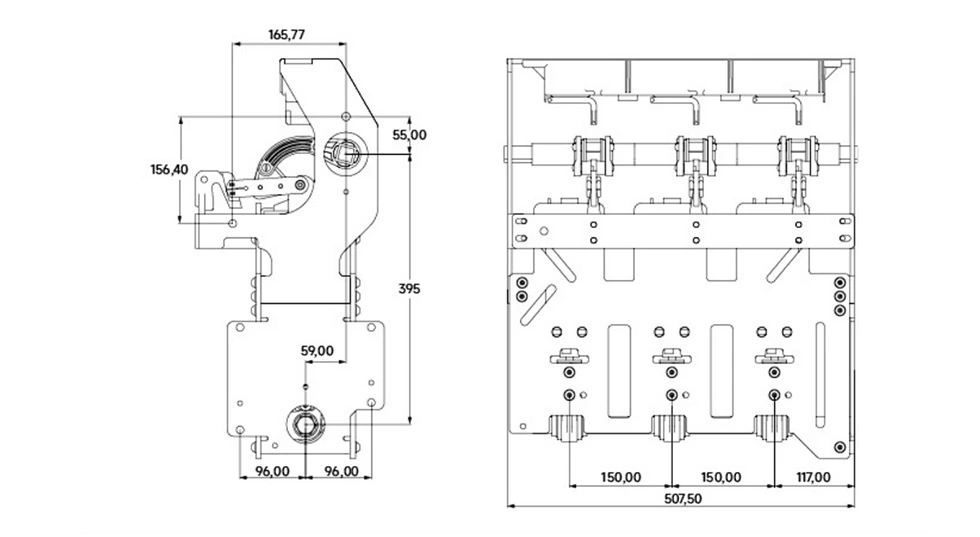

Ngoại hình và kích thước

Câu hỏi thường gặp

Q1: Bạn có cung cấp dịch vụ OEM/ODM không?

Trả lời: Có, Chúng tôi cung cấp dịch vụ OEM / ODM dựa trên yêu cầu của bạn, chúng tôi cũng có thể thiết kế các bản vẽ kỹ thuật, Bảng tên hoặc nhãn hiệu có thể điền thông tin công ty của bạn mà bạn cung cấp, ngoài ra, bạn có thể, bạn có thể đăng ký làm đại lý của chúng tôi ở quận hoặc quốc gia của bạn.

Câu 2: Bạn có cung cấp mẫu không? Mẫu có miễn phí không?

Trả lời: Có, Chúng tôi có thể cung cấp một số mẫu miễn phí về các bộ phận của thiết bị đóng cắt, nhưng không thể cung cấp các thiết bị hoàn chỉnh như RMU hoặc thiết bị đóng cắt. Và phí vận chuyển cần phải do bạn tự chịu.

Câu 3: Nhà máy của bạn nằm ở đâu?

Trả lời: Nhà máy của chúng tôi đặt tại Thành phố Ôn Châu, tỉnh Chiết Giang, Trung Quốc. Địa chỉ chi tiết là Tòa nhà 6, số 555 đường Liule, thị trấn Liushi, thành phố Nhạc Thanh, thành phố Ôn Châu, tỉnh Chiết Giang, địa điểm này chỉ cách sân bay Ôn Châu Longwan 20 km. Nếu bạn đến Whenzhou, vui lòng cho chúng tôi biết, chúng tôi sẽ đón bạn tại sân bay Longwan.

Q4: Tôi có thể đến công ty của bạn để kiểm tra không?

A: Tất nhiên, chúng tôi nồng nhiệt chào đón chuyến thăm của bạn.

Câu 5: Điện áp định mức cao nhất và dòng điện định mức cao nhất cho sản phẩm của bạn là bao nhiêu?

Trả lời: Sản phẩm của chúng tôi có điện áp định mức tối đa là 40,5kv và dòng điện định mức tối đa là 3150A.

Câu hỏi 6: Bộ ngắt mạch chân không thiết bị chính dạng vòng 11kV là gì?

Trả lời: Nó là thành phần cốt lõi của thiết bị chính vòng trung thế (RMU) tích hợp bộ ngắt mạch chân không (VCB) và bộ ngắt kết nối. Nó được sử dụng trong các hệ thống phân phối điện để đạt được khả năng điều khiển công tắc, bảo vệ lỗi và vận hành cách ly an toàn, đồng thời phù hợp với các kịch bản phân phối điện công nghiệp, đô thị, năng lượng gió và quang điện.

Bảo hành chất lượng và dịch vụ sau bán hàng

1.Chúng tôi cung cấp hướng dẫn kỹ thuật video từ xa và đào tạo miễn phí. Bảo trì miễn phí được cung cấp trong vòng một năm kể từ khi sản phẩm hoạt động; bảo trì trả phí có sẵn sau một năm.

2.2. Chúng tôi đáp ứng nhanh chóng nhu cầu của khách hàng, trả lời qua điện thoại hoặc email trong vòng một giờ.

3.Chúng tôi cung cấp dịch vụ tư vấn dài hạn để giải quyết các vấn đề kỹ thuật của khách hàng bất cứ lúc nào.

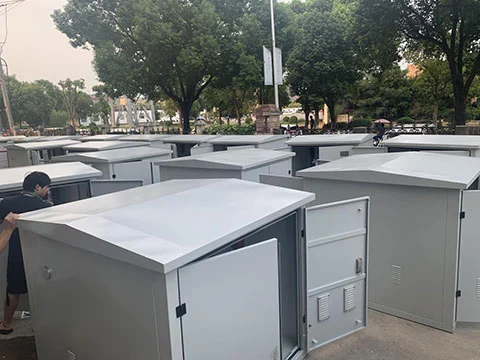

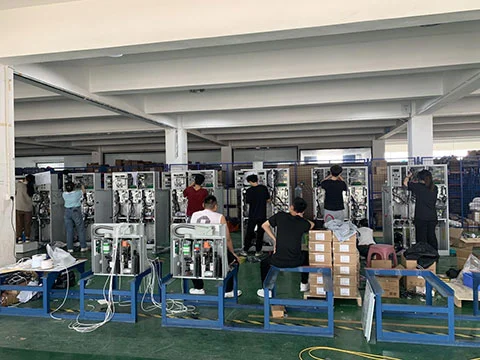

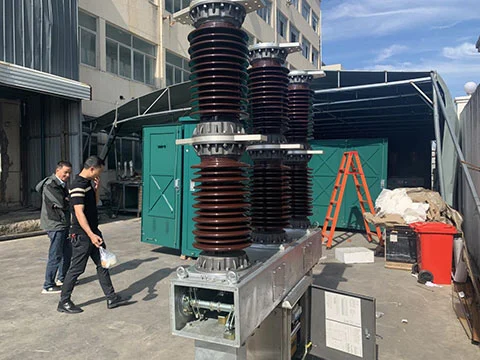

Xưởng sản xuất

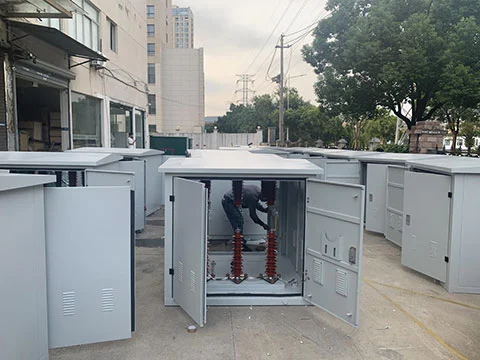

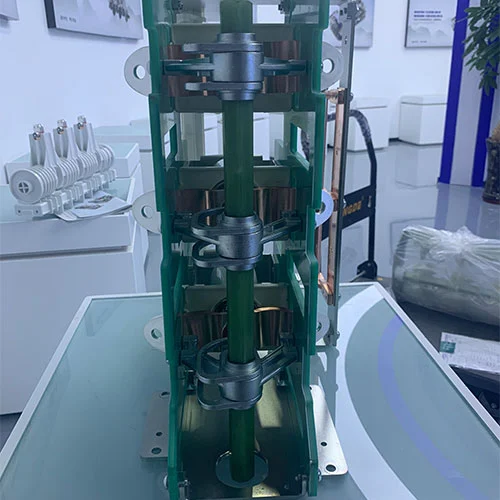

Sản phẩm Hiển Thị
