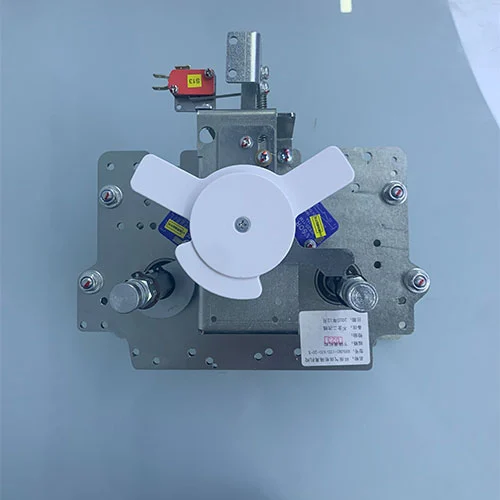

Cơ chế cách ly máy cắt thiết bị đóng cắt MV 11KV

Cơ chế cách ly máy cắt thiết bị đóng cắt MV 11KV rất cần thiết cho sự an toàn và độ tin cậy trong vận hành của thiết bị đóng cắt trung thế, đặc biệt là các thiết bị chính vòng (RMU). RMU là thiết bị đóng cắt nhỏ gọn, có vỏ bọc bằng kim loại được sử dụng rộng rãi trong các mạng phân phối điện để cung cấp khả năng chuyển mạch, bảo vệ và cách ly đáng tin cậy.

Bên trong các thiết bị đóng cắt này, có hai cơ chế hoạt động cùng nhau nhưng phục vụ các mục đích khác nhau:

Cơ chế vận hành bộ ngắt mạch - chủ động ngắt dòng tải và dòng sự cố.

Cơ chế cách ly - đảm bảo an toàn cho nhân viên một cách thụ động bằng cách cung cấp khả năng cách ly điện rõ ràng và đáng tin cậy.

Hoạt động liên kết giữa các cơ chế này đảm bảo cả việc bảo vệ thiết bị và an toàn cho con người, khiến chúng không thể thiếu trong các ứng dụng công nghiệp và tiện ích.

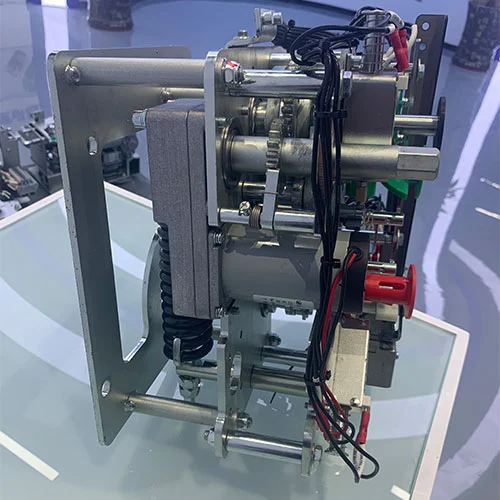

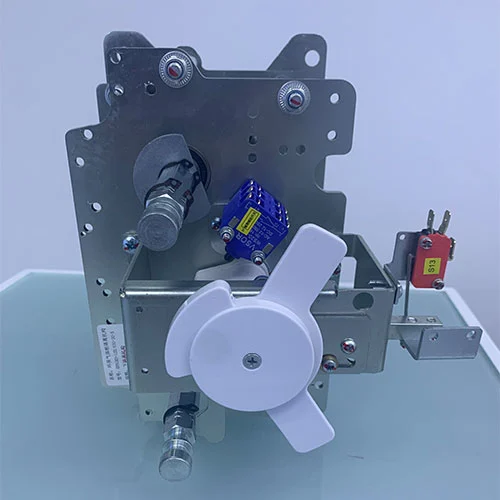

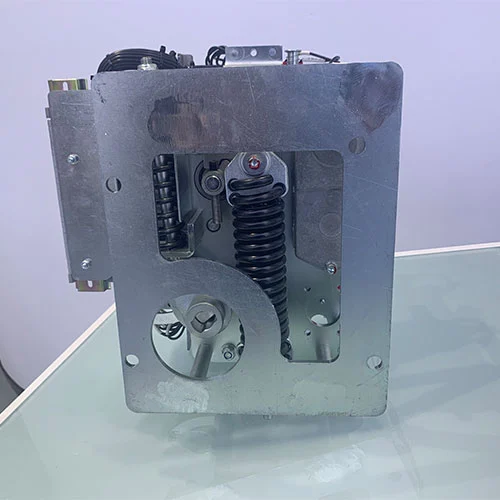

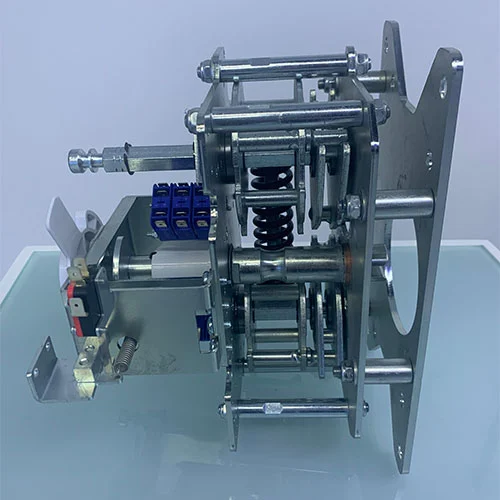

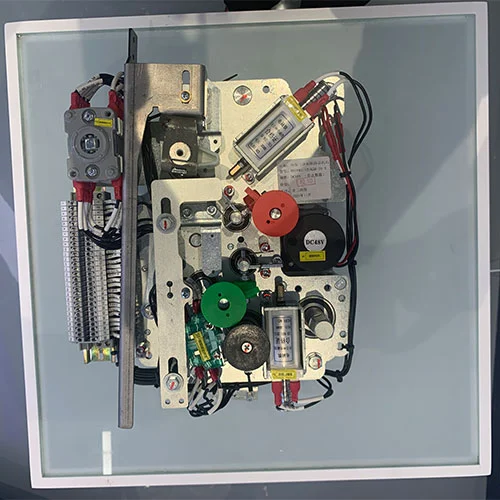

Mẫu sản phẩm

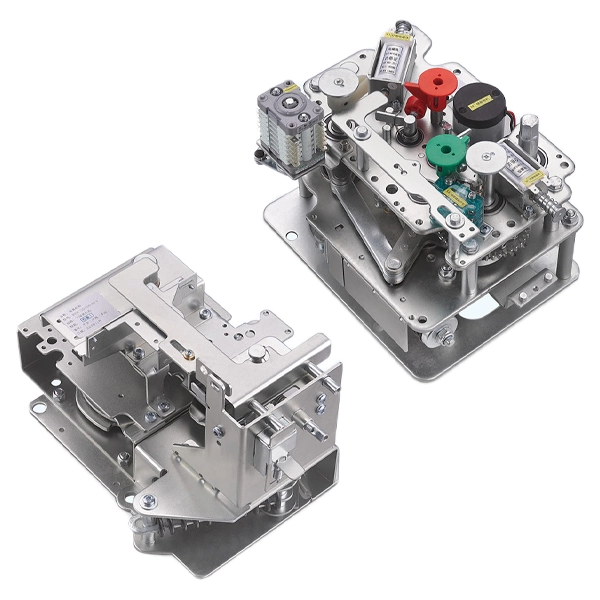

Các thành phần của cơ chế vận hành

Cơ chế cách ly máy cắt thiết bị đóng cắt MV 11KV là thành phần quan trọng được sử dụng trong các thiết bị chính vòng trung thế (MV) (RMU) và hệ thống thiết bị đóng cắt thân thiện với môi trường. Nó tích hợp cả cơ chế vận hành máy cắt và cơ chế cách ly, đảm bảo kiểm soát nguồn điện đáng tin cậy, bảo vệ lỗi và vận hành bảo trì an toàn.

Cơ chế vận hành bộ ngắt mạch là gì?

Cơ chế vận hành máy cắt thường được sử dụng để điều khiển máy cắt chính trong RMU trung áp hoặc thiết bị đóng cắt thân thiện với môi trường. Chức năng chính của cơ chế vận hành là tạo điều kiện thuận lợi cho việc đóng và mở các tiếp điểm của máy cắt (thường là bộ ngắt chân không) để xử lý dòng tải và quan trọng là ngắt dòng điện sự cố (ngắn mạch).

Chức năng

Nó phải có khả năng tạo, mang và cắt dòng điện trong điều kiện bình thường và bất thường. Khi xảy ra lỗi, cơ cấu vận hành máy cắt chân không này phải hoạt động để khắc phục lỗi và bảo vệ thiết bị hạ lưu trong một phần nghìn giây.

Lưu trữ năng lượng

Sự khác biệt với một công tắc thủ công đơn giản là cơ chế vận hành máy cắt chân không dựa vào năng lượng dự trữ để đạt được chuyển động tốc độ cao cần thiết để ngắt hồ quang. Cơ chế lưu trữ năng lượng này thường đạt được từ các cơ cấu tích điện bằng lò xo (có thể được sạc bằng tay hoặc bằng một động cơ nhỏ) hoặc bộ truyền động từ tính. Năng lượng được lưu trữ chậm trong vài giây nhưng được giải phóng ngay lập tức khi cơ chế nhận được lệnh.

Linh kiện

Một cơ cấu điển hình bao gồm lò xo đóng, lò xo mở, động cơ sạc, van điện từ đóng và ngắt, và một liên kết phức tạp giữa cam và trục. Nó được thiết kế cho hàng nghìn hoạt động trong suốt vòng đời của nó.

Cơ chế cô lập là gì?

Cơ chế cách ly chi phối hoạt động của dao cách ly (bộ cách ly) và dao nối đất tích hợp. Không giống như cầu dao, mục đích của nó không phải là ngắt dòng điện mà là cung cấp điều kiện làm việc an toàn cho nhân viên bảo trì.

Chức năng

Công việc chính của nó là tạo ra sự cách ly điện có thể nhìn thấy và đáng tin cậy giữa mạch đã ngắt điện và nguồn điện trực tiếp. Cơ cấu vận hành dao cách ly trong các RMU trung thế hoặc các tủ đóng cắt thân thiện với môi trường về cơ bản cũng tích hợp dao nối đất, giúp kết nối mạch cách ly với mặt đất. Bước này sẽ giải phóng mọi điện dung bị mắc kẹt và bảo vệ khỏi sự phản hồi vô tình từ các nguồn khác.

Hoạt động

Các cơ chế vận hành công tắc cách ly này được vận hành bằng tay và bằng điện bằng một tay cầm bên ngoài được lắp vào bảng mặt trước của thiết bị đóng cắt. Tay cầm quay các trục vận hành được nối với hệ thống đòn bẩy và cam làm di chuyển các tiếp điểm cách ly.

Tính năng an toàn chính

Cơ cấu cách ly hoạt động ở tốc độ tương đối chậm, bằng tay hoặc trực tiếp bằng điện và không có khả năng dập hồ quang. Vì vậy, nghiêm cấm việc mở máy khi đang sạc. Nó dựa vào đặc tính cách điện của môi trường xung quanh (không khí hoặc khí SF6) để duy trì sự cách ly sau khi mở.

Sự khác biệt chính giữa hai cơ chế

Nguyên lý làm việc của sự kết hợp hai cơ chế hoạt động này: Khóa liên động để đảm bảo an toàn

Hoạt động an toàn của thiết bị mạch vòng (RMU) phụ thuộc vào khóa liên động cơ học nghiêm ngặt giữa cơ cấu ngắt mạch và cơ cấu cách ly. Cơ chế cách ly máy cắt thiết bị đóng cắt MV 11kV của chúng tôi phải được thực hiện nghiêm ngặt theo trình tự định trước và tuân theo các quy tắc an toàn điện cơ bản.

Quy trình bảo trì khi mất điện của lộ tuyến sau đây thể hiện sức mạnh tổng hợp của chúng:

Mở máy cắt

Khi người vận hành gửi lệnh ngắt, cơ cấu vận hành máy cắt sẽ giải phóng năng lượng lò xo tích trữ và sẽ mở các tiếp điểm của máy cắt, khi đó dòng tải sẽ bị gián đoạn một cách an toàn. Mạch điện đã bị mất điện nhưng vẫn chưa an toàn vào thời điểm này vì vẫn còn một kết nối điện chắc chắn với nguồn cung cấp.

Mở Bộ cách ly

Bây giờ, hệ thống khóa liên động sẽ nhả khóa cơ trên Cơ chế cách ly sau khi nhận thấy cầu dao đang mở. Người vận hành lắp tay cầm và xoay trục để mở bộ cách ly. Hành động này sẽ tạo ra một khe hở không khí vật lý giữa thanh cái đang hoạt động và mạch hạ lưu, điều này sẽ tạo ra sự cách ly có thể nhìn thấy được.

Đóng công tắc Earth

Sau đó, người vận hành sử dụng giao diện tương tự (hoặc một giao diện riêng biệt) để gắn dao nối đất thông qua cơ chế chuyên dụng của nó. Điều này kết nối trực tiếp phần hạ lưu của mạch với điện thế đất, đảm bảo mọi điện tích dư được xả ra một cách an toàn.

Trạng thái an toàn cuối cùng

Cầu dao mở, dao cách ly mở, dao nối đất đóng. Khóa liên động cơ học đảm bảo rằng cửa tủ không thể mở được trừ khi dao nối đất được xác nhận đã đóng. Ngược lại, hệ thống kết nối này sẽ ngăn cản việc đóng cầu dao về mặt vật lý trừ khi công tắc cách ly được đóng hoàn toàn và công tắc nối đất ở trạng thái mở. Điều này tạo thành một chuỗi bảo mật không thể phá vỡ.

Cơ cấu ngắt mạch đóng vai trò như một thiết bị bảo vệ tích cực, quản lý năng lượng của lưới điện. Cơ chế cách ly đóng vai trò như một khóa an toàn thụ động, đảm bảo an toàn cho nhân viên quản lý. Chúng sẽ cùng nhau tạo thành một hệ thống toàn diện, trong đó khả năng bảo vệ tốc độ cao được cân bằng với sự an toàn được thực thi một cách máy móc tuyệt đối.

Hướng dẫn vận hành

Hoạt động sạc:Trước khi thực hiện bất kỳ hành động đóng nào, cơ chế trước tiên phải được sạc để lưu trữ năng lượng cần thiết. Để sạc thủ công, lắp tay cầm chuyên dụng vào trục vận hành nằm ở phía dưới bên phải của cơ cấu và xoay theo chiều kim đồng hồ. Tiếp tục xoay cho đến khi nghe thấy tiếng "tách" riêng biệt, báo hiệu rằng quá trình sạc đã hoàn tất; tại thời điểm này, trục chỉ báo sạc sẽ kích hoạt công tắc vi mô về vị trí đóng hoàn toàn. Để sạc điện, chỉ cần cấp nguồn cho cơ chế và động cơ sẽ tự động chạy để lưu trữ năng lượng. Sau khi pin được sạc đầy, mạch động cơ sẽ bị cắt, trong khi thiết bị cơ khí sẽ vẫn ở chế độ chờ và năng lượng dự trữ sẽ được giữ lại cho đến khi nhận được lệnh tắt máy. Trước khi dựa vào hoạt động sạc điện, cần đảm bảo rằng tất cả các đường dây phụ trợ đều được kết nối chính xác.

Thao tác đóng:Với cơ chế được sạc thành công, cầu dao có thể được đóng lại để hoàn thành mạch chính. Để đóng thủ công, hãy nhấn mạnh vào nút màu xanh lá cây; hành động này ngay lập tức giải phóng năng lượng đóng được lưu trữ, cho phép cơ cấu điều khiển các tiếp điểm của bộ ngắt mạch lại với nhau. Đối với hoạt động bằng điện, cần bật nguồn để kích hoạt và đóng cuộn dây điện từ, thao tác này sẽ ngay lập tức kích hoạt và nhả khóa cơ. Năng lượng tích trữ sau đó sẽ được phóng điện, đóng các tiếp điểm chính. Điều quan trọng cần lưu ý là trong quá trình này, các lò xo mở đồng thời được căng để chuẩn bị cho chuyến đi trong tương lai. Mặc dù cơ chế có thể bắt đầu sạc lại ngay lập tức nhưng logic khóa liên động bên trong sẽ ngăn không cho thực hiện bất kỳ lệnh đóng tiếp theo nào cho đến khi cầu dao được mở lại.

Thao tác mở đầu:Để ngắt mạch và ngắt cầu dao, cơ cấu mở phải được kích hoạt. Để ngắt bằng tay, nhấn mạnh nút màu đỏ để nhả các chốt giữ lò xo mở. Năng lượng tích trữ trong các lò xo này sẽ được giải phóng ngay lập tức, khiến thiết bị phải tách các tiếp điểm chính ra. Đối với hoạt động cắt điện, nam châm điện cắt shunt có thể được bật nguồn và kích hoạt thông qua rơle bảo vệ hoặc lệnh từ xa; Nam châm điện sẽ ngay lập tức kích hoạt, nhả khóa lò xo và buộc các tiếp điểm phải tách ra. Thao tác này có thể cắt dòng điện một cách an toàn và đưa cầu dao về vị trí mở, chuẩn bị cho chu kỳ sạc và đóng tiếp theo.

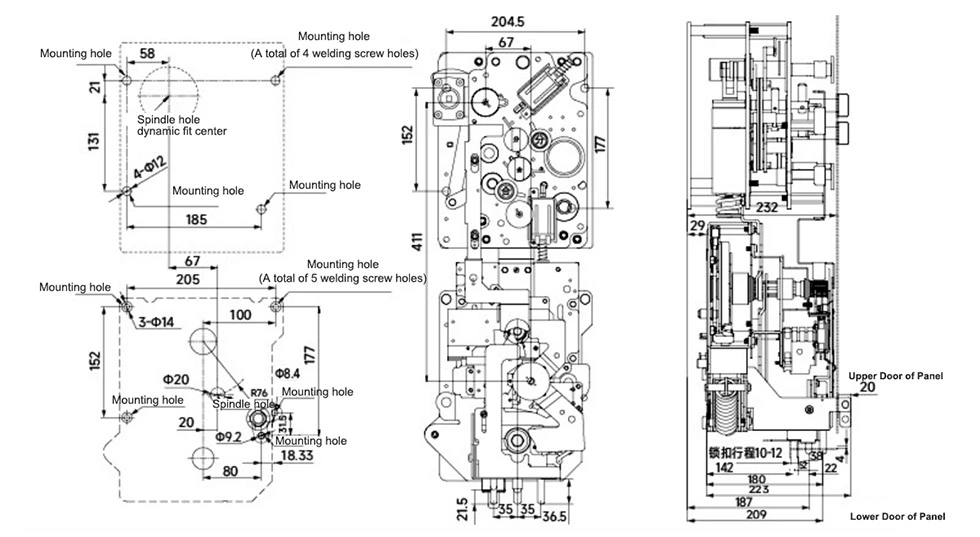

Ngoại hình và kích thước

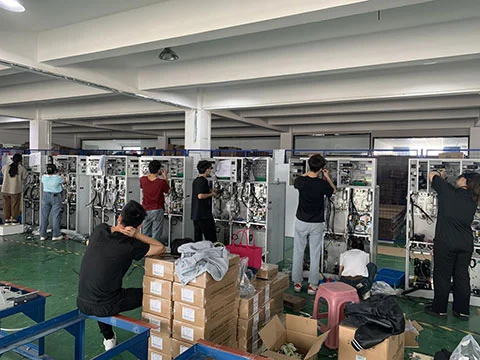

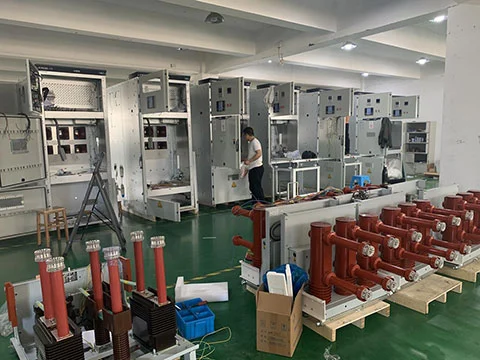

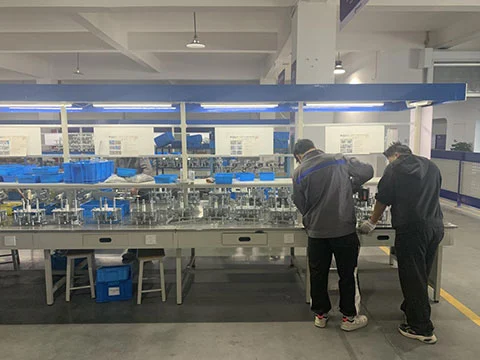

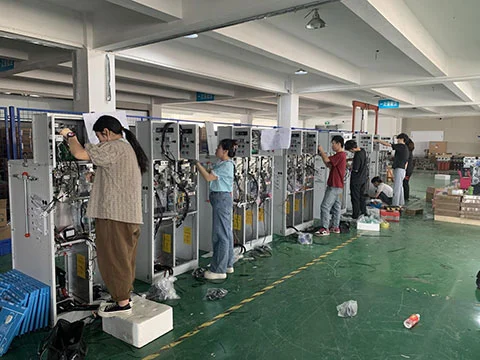

Nhà máy của chúng tôi
