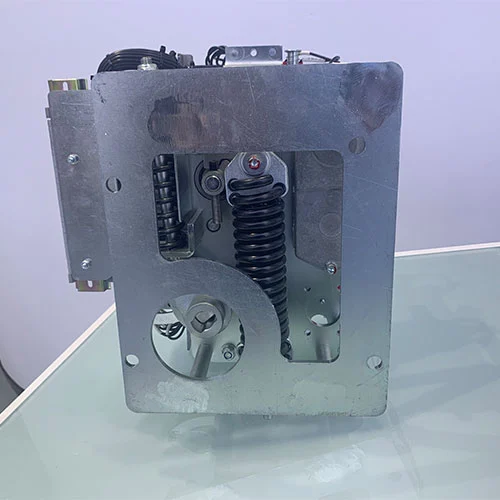

Máy cắt VCB trung thế 11KV có cơ chế cách ly

Chức năng quan trọng của thiết bị đóng cắt trung thế trong hệ thống phân phối điện hiện đại là bảo vệ, điều khiển và cách ly các mạch điện. Hiện nay, mọi người ngày càng chú ý hơn đến việc bảo vệ môi trường, vì vậy "thiết bị đóng cắt thân thiện với môi trường" thích ứng với các môi trường cách điện sạch như không khí sạch, chân không hoặc hỗn hợp khí gốc fluoronitril thay vì SF₆ truyền thống làm môi trường cách điện. Máy cắt VCB trung thế 11KV có cơ chế cách ly là thành phần chính của thiết bị đóng cắt thân thiện với môi trường này.

Mục đích của sản phẩm này là gì?

Đây là thành phần cốt lõi của bảng điều khiển chịu trách nhiệm thực thi các lệnh thiết yếu để mở (ngắt) và đóng các tiếp điểm của cầu dao và dao cách ly. Độ chính xác, tốc độ và độ tin cậy của cơ chế này ảnh hưởng trực tiếp đến sự an toàn của mạng điện và tính liên tục của nguồn điện. Bằng chứng là các cuộc khảo sát trong ngành cho thấy cơ chế vận hành là hệ thống con quan trọng nhất, với phần lớn các lỗi và hỏng hóc của cầu dao đều bắt nguồn từ nó, khiến thiết kế và tình trạng của nó trở nên quan trọng nhất.

Thông số kỹ thuật chính

Mẫu mã và ý nghĩa

Mục đích của cơ chế vận hành là gì?

Cơ cấu vận hành là bộ phận tích hợp quan trọng của thiết bị đóng cắt trung thế. Nó lưu trữ và giải phóng năng lượng cơ học để di chuyển nhanh chóng các tiếp điểm mang dòng điện chính giữa vị trí MỞ và ĐÓNG. Hoạt động như một trung gian, nó chuyển đổi tín hiệu điều khiển năng lượng thấp (nút ấn thủ công hoặc rơle điện) thành tác động lực cao cần thiết để vận hành các tiếp điểm một cách đáng tin cậy, đảm bảo ngắt và kết nối mạch an toàn.

Thành phần chính

1. Phương tiện lưu trữ năng lượng

Vận hành bằng lò xo (phổ biến nhất):

Được sử dụng trong dòng KDSVM-12, đặc biệt trong các thiết bị đóng cắt thân thiện với môi trường

Động cơ nén lò xo đóng, làm đóng các tiếp điểm và nạp lò xo mở (ngắt)

Thuận lợi:độ tin cậy cao, thiết kế đơn giản, dễ bảo trì

Khí nén:Sử dụng khí nén

Thủy lực:Sử dụng dầu hoặc khí nén

Từ tính:Sử dụng điện từ hoặc nam châm điện

2. Mạch kích hoạt

Các thành phần kích hoạt giải phóng năng lượng, bao gồm:

Cuộn dây đóng/ngắt (nam châm điện)

chốt

Nút thủ công

3. Hệ thống khóa liên động

Các tính năng an toàn để ngăn chặn các hoạt động không chính xác hoặc không an toàn

Ví dụ:ngăn chặn việc đóng khi có lỗi hoặc đóng cầu dao khi có tải

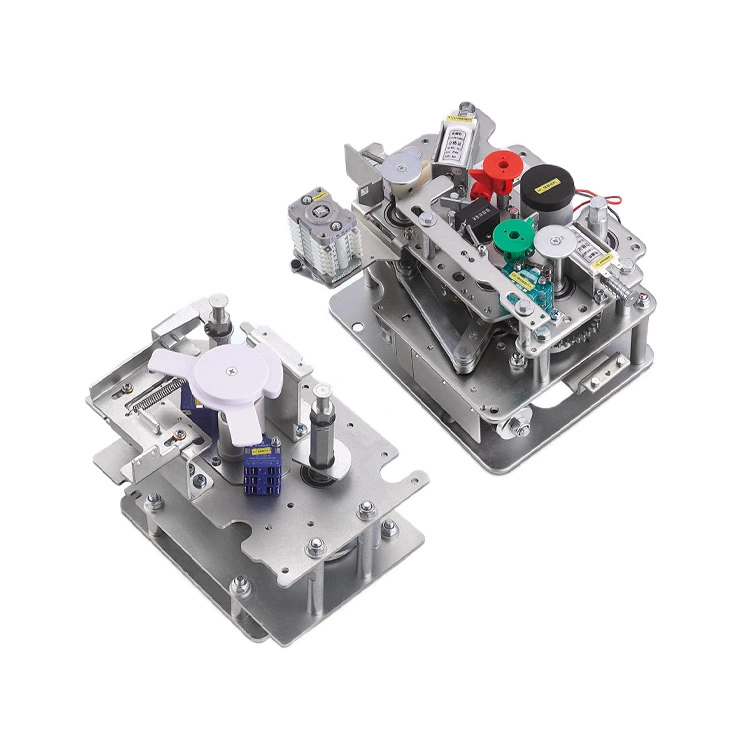

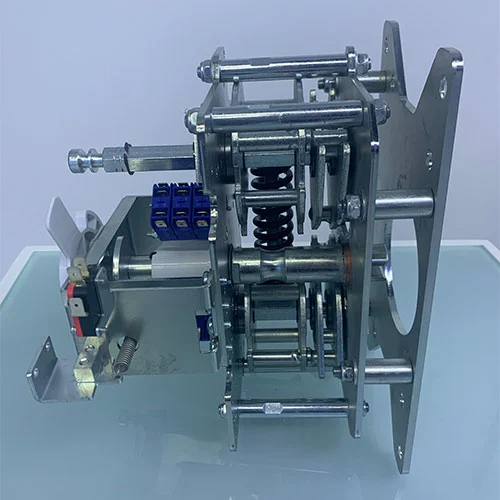

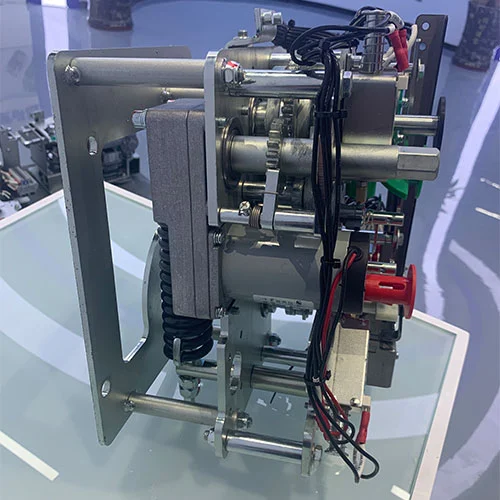

Cơ chế RHSVM3-12 được mô tả là một ví dụ cổ điển về cơ chế vận hành bằng lò xo hiện đại, có độ tin cậy cao. Nó có động cơ để sạc lò xo tự động, lò xo riêng biệt cho thao tác đóng và mở (với thiết kế liên kết qua tâm thông minh để đóng) và cuộn dây điện tích hợp để vận hành từ xa, đạt tuổi thọ cơ học vượt quá 10.000 lần thao tác.

Cotenele đảm bảo rằng Máy cắt VCB trung thế 11KV có cơ chế cách ly được kiểm tra tại nhà máy và được các bên thứ ba xác minh tùy chọn, đảm bảo độ tin cậy trong các môi trường đòi hỏi khắt khe.

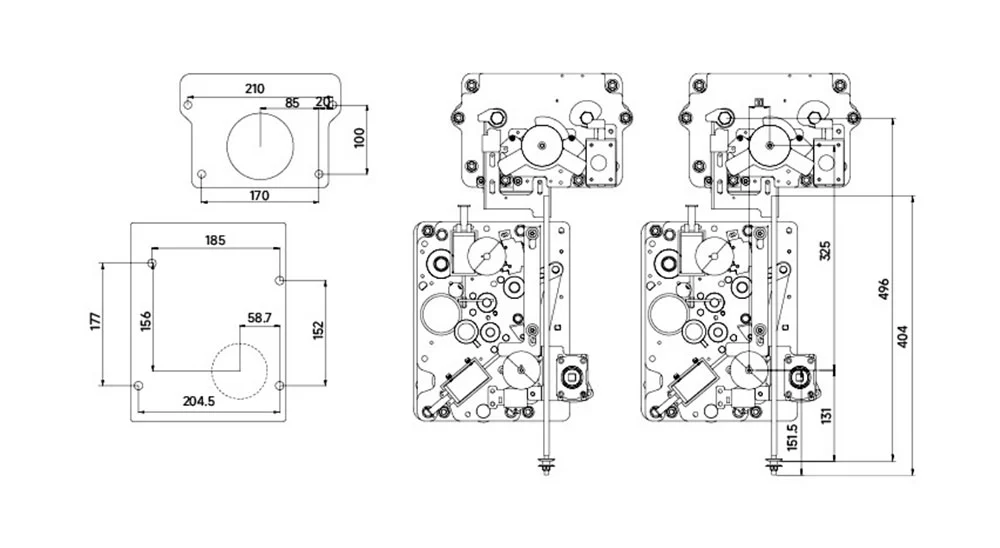

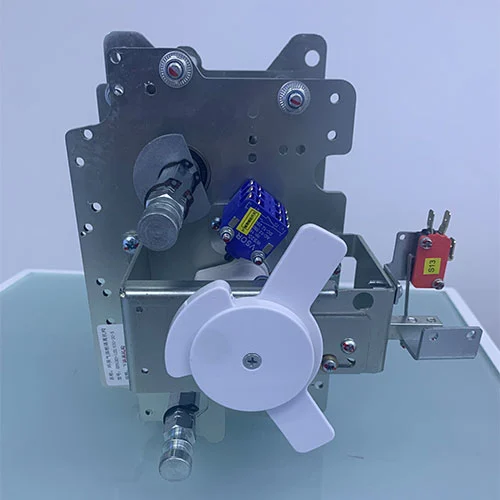

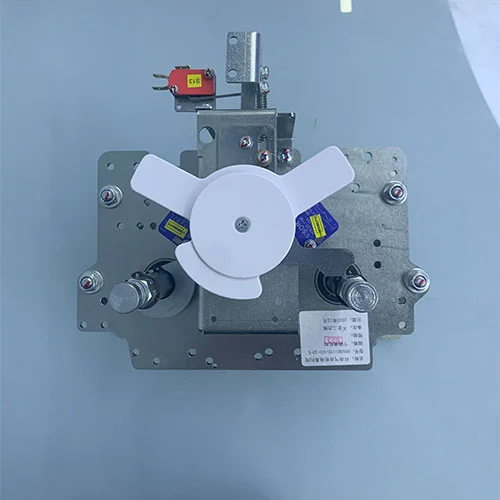

Ngoại hình và kích thước

Phạm vi ứng dụng

Cơ chế vận hành là thành phần chính của nhiều thiết bị chuyển mạch và bảo vệ điện như các bộ phận chính và bảng điều khiển vòng trung thế. Ứng dụng chính của họ bao gồm dưới đây:

Máy cắt trung thế:Đây là thiết bị điện quan trọng của họ, chủ yếu ở dải điện áp 12kV đến 40,5kV phổ biến trong hệ thống phân phối điện. Chúng rất cần thiết trong các thiết bị cách điện bằng không khí (AIS), cách điện bằng khí (GIS) và thiết bị đóng cắt cách điện bằng khí thân thiện với môi trường mới nhất để bảo vệ mạch sơ cấp chống quá tải và đoản mạch.

Công tắc ngắt kết nối và công tắc nối đất:Các cơ chế vận hành như RHSVM3-12 có thể được sử dụng cùng với các cơ chế ngắt kết nối. Chúng cung cấp động cơ để vận hành chậm và cẩn thận các công tắc ngắt kết nối và nối đất.

Các ứng dụng chính bao gồm:

♦Trạm biến áp điện:Trạm phân phối sơ cấp và trạm biến áp thứ cấp.

♦Hệ thống điện công nghiệp:Để bảo vệ các nhà máy sản xuất, trung tâm dữ liệu và cơ sở thương mại lớn.

♦Nhà máy năng lượng tái tạo:Trong các trạm biến áp của trang trại gió và mặt trời để kết nối và bảo vệ.

♦Cơ sở hạ tầng:Đối với nguồn cung cấp năng lượng kéo đường sắt, mạng lưới điện sân bay và hệ thống điện quan trọng của bệnh viện.

Máy cắt VCB trung thế 11KV có cơ chế cách ly được sử dụng cho các thiết bị đóng cắt thân thiện với môi trường, cơ chế này độc lập với hệ thống thủy lực hoặc khí nén bên ngoài, có thể duy trì độ bền và độ tin cậy trong các phạm vi nhiệt độ. Cơ chế này tuân thủ các tiêu chuẩn GB1984 và IEC 62271-100, Điều này có thể đảm bảo hoạt động an toàn và đáng tin cậy trong hệ thống phân phối điện.

Hướng dẫn vận hành cơ chế vận hành

1. Lưu trữ năng lượng:

Sau khi cơ chế được lắp đặt và cố định, hãy gắn tay cầm chuyên dụng vào trục vận hành nằm ở phía dưới bên phải. Xoay theo chiều kim đồng hồ cho đến khi bạn nghe thấy tiếng tách rõ ràng—điều này có nghĩa là lò xo đã được sạc đầy và chỉ báo đã khớp với công tắc giới hạn. Để vận hành động cơ, chỉ cần cấp nguồn. Thiết bị sẽ tự động nạp lò xo rồi cắt, giữ năng lượng sẵn sàng cho lệnh đóng. (Đảm bảo hệ thống dây điện điều khiển của bạn phù hợp với chế độ này).

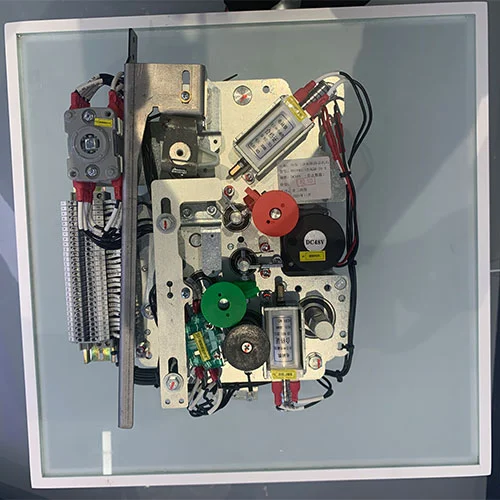

2.Đóng cầu dao:

Để đóng thủ công, chỉ cần nhấn nút màu xanh lá cây. Điều này giải phóng năng lượng được lưu trữ để đóng các điểm tiếp xúc chính. Nếu bạn đang sử dụng bộ điều khiển điện, thay vào đó hãy cấp điện cho cuộn dây đóng. Hành động nhanh chóng của nó sẽ giải phóng lò xo để thực hiện công việc và sạc lò xo mở ngay lập tức. (Khóa liên động tích hợp sẽ chặn một thao tác đóng khác, ngay cả khi lò xo được sạc lại sau đó).

3.Mở cầu dao:

Để mở thủ công, nhấn nút màu đỏ. Nó nhả lò xo mở để tách các tiếp điểm chính. Để mở nó bằng điện, hãy cấp nguồn cho cuộn dây mở. Hành động nhanh chóng của nó sẽ nhả lò xo, mở cầu dao.

Hướng dẫn sử dụng PDF chi tiết có sẵn để tải xuống.

Đã được thử nghiệm tại nhà máy, Máy cắt VCB trung thế 11KV với Cơ chế cách ly của chúng tôi phù hợp cho các dự án hệ thống điện, công nghiệp và năng lượng tái tạo trên toàn thế giới.
