Công tắc cách ly máy cắt chân không thiết bị đóng cắt trung thế 11KV

Trong các hệ thống phân phối điện trung áp hiện đại, Máy cắt chân không và Công tắc cách ly là hai thành phần thiết yếu đảm bảo an toàn vận hành và độ tin cậy của hệ thống.

Tại Cotenele, chúng tôi đã cung cấp các bộ phận cốt lõi này cho nhiều trạm biến áp 110kV, nhà máy điện gió và các dự án quang điện, trong đó hiệu suất chuyển mạch ổn định và khả năng bảo vệ khỏi sự cố là rất quan trọng.

Mặc dù cả hai thiết bị đều được lắp đặt trong thiết bị đóng cắt trung thế và Thiết bị chính vòng tròn (RMU), nhưng về cơ bản chúng có các vai trò khác nhau nhưng bổ sung cho nhau:

Máy cắt chân không:Chịu trách nhiệm bảo vệ lỗi

Công tắc cách ly:Chịu trách nhiệm cách ly và bảo trì an toàn

Công tắc cách ly máy cắt chân không thiết bị đóng cắt điện áp trung thế 11KV tạo thành nền tảng của hệ thống phân phối điện an toàn, có thể điều khiển và dễ bảo trì.

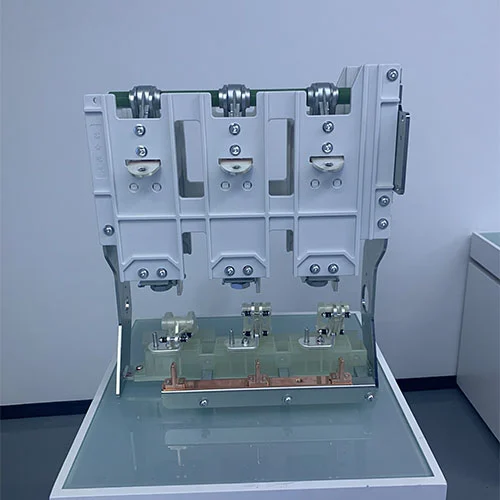

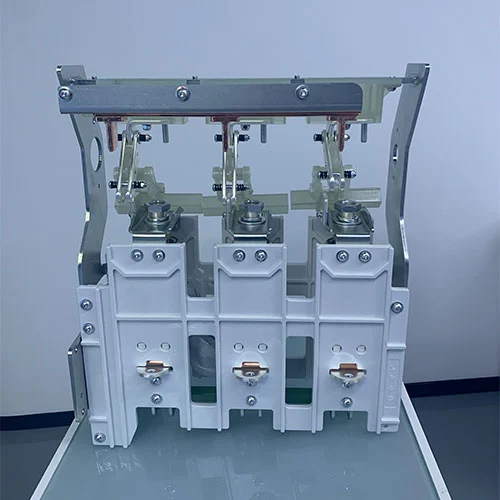

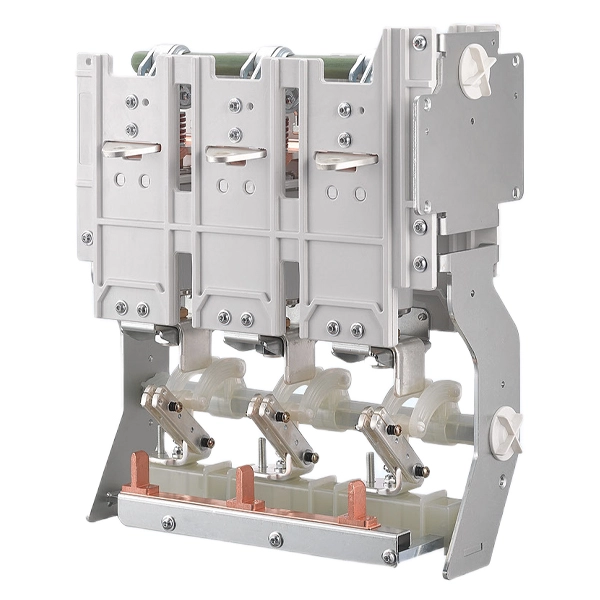

Mẫu sản phẩm

Máy cắt chân không là gì?

Bộ ngắt mạch chân không là một thiết bị đóng cắt điện sử dụng chân không làm phương tiện dập hồ quang để cắt dòng điện.

Nguyên tắc làm việc:Khi xảy ra lỗi, các tiếp điểm cố định và di động bên trong bộ ngắt chân không kín sẽ tách ra. Hành động này sẽ tạo ra một hồ quang bao gồm hơi kim loại bị ion hóa. Tuy nhiên, trong môi trường gần như hoàn toàn chân không, không có chất khí nào có thể duy trì quá trình đốt cháy hồ quang. Hơi kim loại sẽ nhanh chóng ngưng tụ lại trên bề mặt tiếp xúc, gần như dập tắt hồ quang ngay lập tức. Quá trình này có thể nhanh chóng cách ly các lỗi và giảm thiểu tổn thất năng lượng ở mức độ lớn nhất có thể.

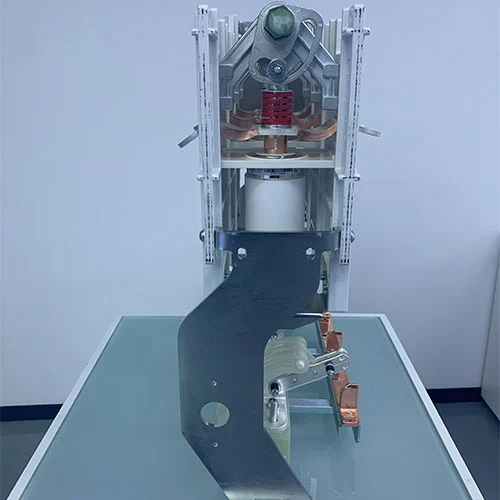

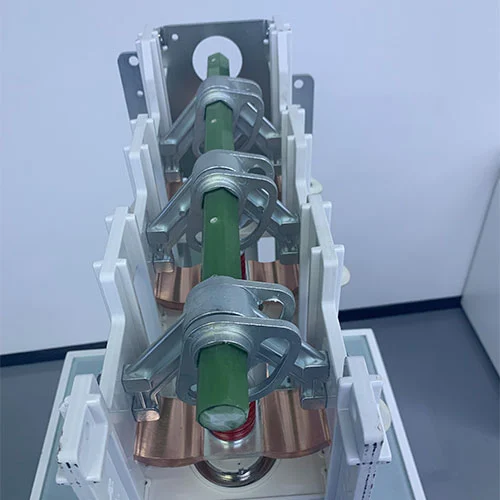

Thành phần chính:Cốt lõi của nó là Bộ ngắt chân không, nơi chứa các tiếp điểm. Tấm chắn hồ quang bảo vệ buồng khỏi bị nhiễm hơi kim loại. Cơ cấu truyền động (lò xo, từ tính hoặc động cơ) điều khiển tiếp điểm chuyển động thông qua Thanh vận hành, trong khi Vỏ cách điện cung cấp hỗ trợ và độ bền điện môi.

Công tắc ngắt kết nối là gì?

Bộ ngắt kết nối là một bộ phận điện tử của thiết bị đóng cắt trung thế hoặc thiết bị chính vòng trong hệ thống điện hiện đại. Chức năng chính của thiết bị chuyển mạch này là ở vị trí đóng, mang dòng tải bình thường. Ở vị trí mở, nó cung cấp khoảng cách cách ly đáng tin cậy để đảm bảo an toàn cho nhân viên làm việc trên mạch điện.

Chức năng:Nó được thiết kế để đóng và ngắt dòng điện tải thông thường một cách an toàn nhưng không nhằm mục đích chủ yếu là làm gián đoạn dòng điện sự cố cao (ngắn mạch). Công tắc cách ly có thể chịu được dòng điện ngắn mạch trong một khoảng thời gian giới hạn nhất định cho đến khi thành phần bảo vệ ngược dòng loại bỏ lỗi trong các tình huống bất thường.

Các loại:

Cách nhiệt bằng không khí:Loại công tắc cách ly này phù hợp để đóng cắt máy biến áp, dây cáp và động cơ trong mạng lưới phân phối điện.

Cách điện bằng khí:Loại công tắc cách ly này thường sử dụng công nghệ SF6 hoặc không chứa SF6, chúng có đặc điểm là kích thước nhỏ gọn và hiệu suất cao, lý tưởng cho các thiết bị đóng cắt có vỏ bọc bằng kim loại và các ứng dụng có không gian hạn chế.

Kịch bản ứng dụng

Với kinh nghiệm thực hiện các dự án như:

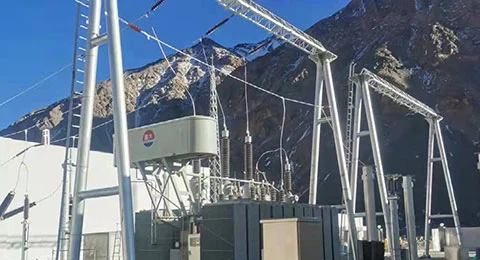

trạm biến áp 110kV

Dự án điện gió ngoài khơi

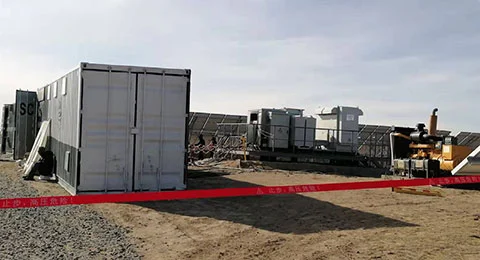

Cơ sở quang điện 1600MW

Cơ sở hạ tầng đường sắt (Đường sắt Tứ Xuyên-Tây Tạng)

Công tắc cách ly máy cắt chân không thiết bị đóng cắt trung thế 11KV được ứng dụng rộng rãi trong:

1. Trạm biến áp điện

Bảo vệ máy biến áp và nguồn cấp điện

Đảm bảo ổn định lưới điện

2. Năng lượng tái tạo

Xử lý chuyển đổi thường xuyên

Quản lý biến động điện năng

3. Hệ thống điện công nghiệp

Nhà máy thép, khai thác mỏ, hóa dầu

Bảo vệ thiết bị tải cao

4. Đường sắt và cơ sở hạ tầng

Cung cấp lực kéo ổn định

Yêu cầu độ tin cậy cao

5. Hệ thống thương mại và đô thị

Bệnh viện, trung tâm dữ liệu, hệ thống tàu điện ngầm

Thông số kỹ thuật

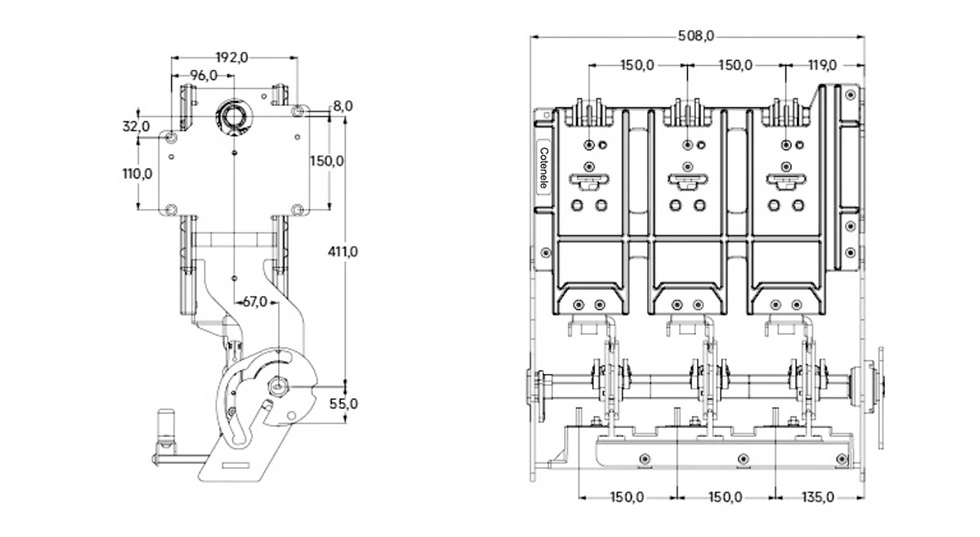

Ngoại hình và kích thước

Tại sao chọn Cotenele?

1. Năng lực sản xuất thực sự

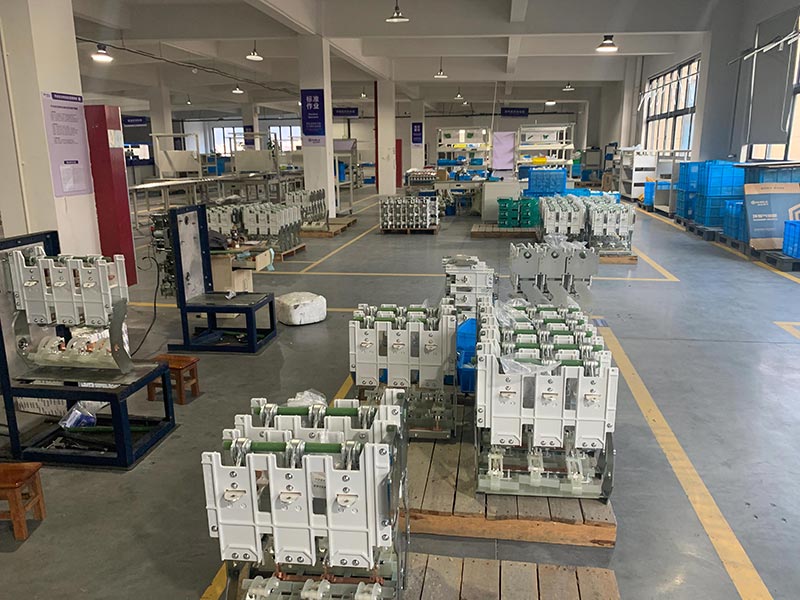

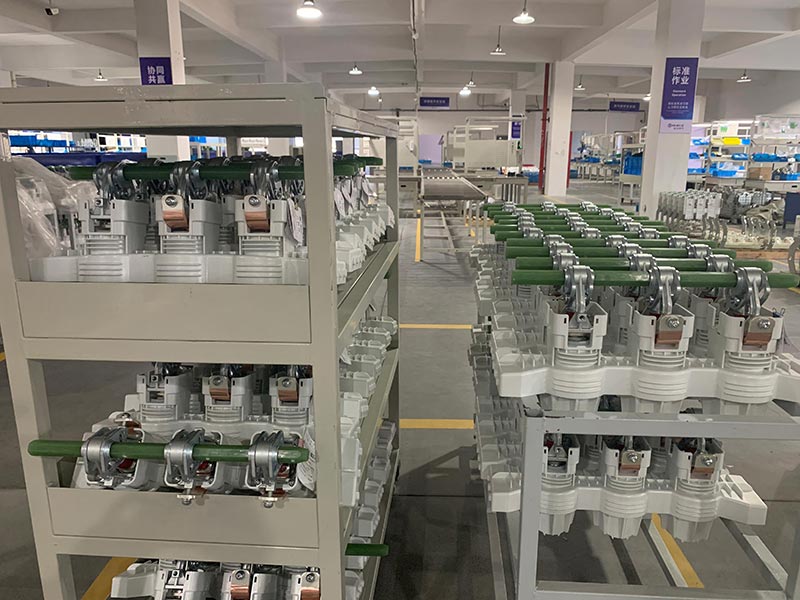

Cơ sở sản xuất 30.000㎡ ở Nhạc Thanh

Tập trung vào các linh kiện thiết bị đóng cắt 12kV–40,5kV

2. Kinh nghiệm kỹ thuật đã được chứng minh

Cung cấp cho các dự án khai thác gió, năng lượng mặt trời, đường sắt và khai thác ở nước ngoài

Hiệu suất đã được xác minh trong môi trường khắc nghiệt

3. Hệ thống chất lượng được chứng nhận

ISO9001 / ISO14001 / ISO45001

Báo cáo thử nghiệm loại từ các phòng thí nghiệm quốc gia

4. R&D liên tục

3 thế hệ công nghệ thiết bị đóng cắt môi trường RHSV

Nhiều thiết kế được cấp bằng sáng chế

5. Xanh và hướng tới tương lai

Giải pháp không chứa SF6

Chứng nhận "Nhà máy xanh" và "Chuỗi cung ứng xanh"

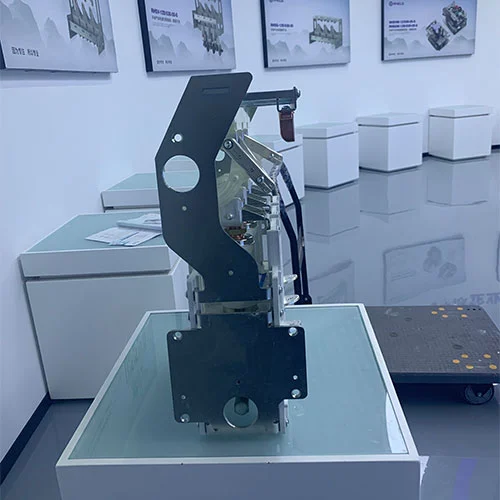

Sản phẩm Hiển Thị
