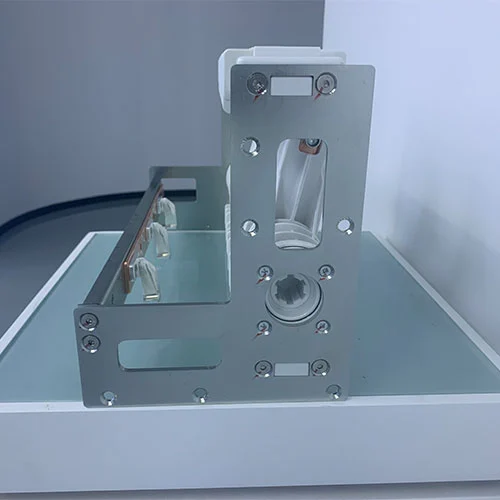

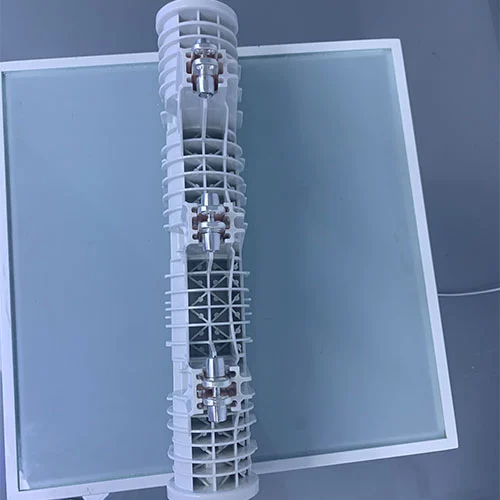

Cầu dao cách ly trung thế 11KV

Cầu dao cách ly trung thế 11KV là thiết bị chuyển mạch cơ học được sử dụng trong các hệ thống phân phối điện để cung cấp cách ly điện an toàn và chuyển mạch tải có kiểm soát. Nó được ứng dụng rộng rãi trong các thiết bị chính dạng vòng (RMU), thiết bị đóng cắt cách điện bằng khí và các trạm biến áp thứ cấp.

Không giống như cầu dao, cầu dao cách ly không thể ngắt dòng điện sự cố. Vai trò chính của nó là đảm bảo khoảng cách cách ly rõ ràng và đáng tin cậy, cho phép bảo trì và vận hành an toàn các hệ thống điện.

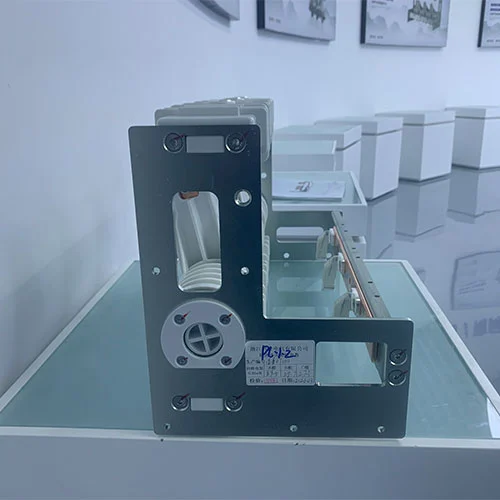

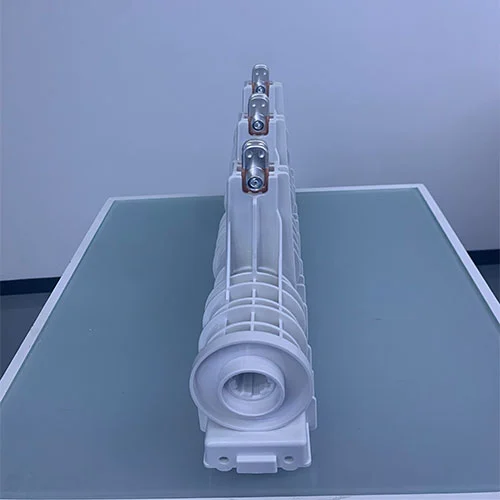

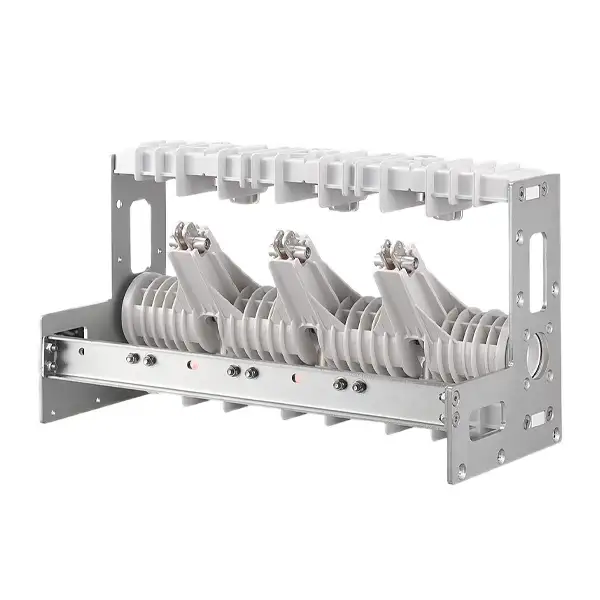

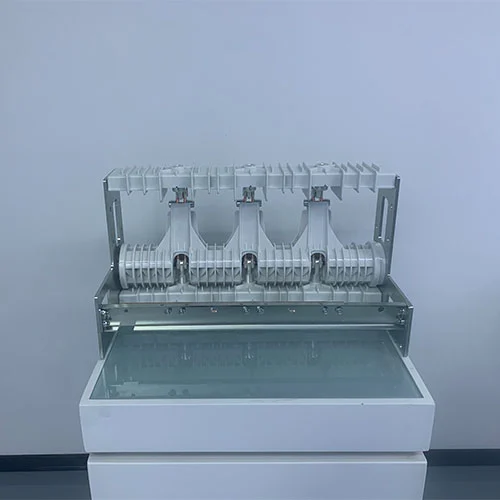

Mẫu sản phẩm

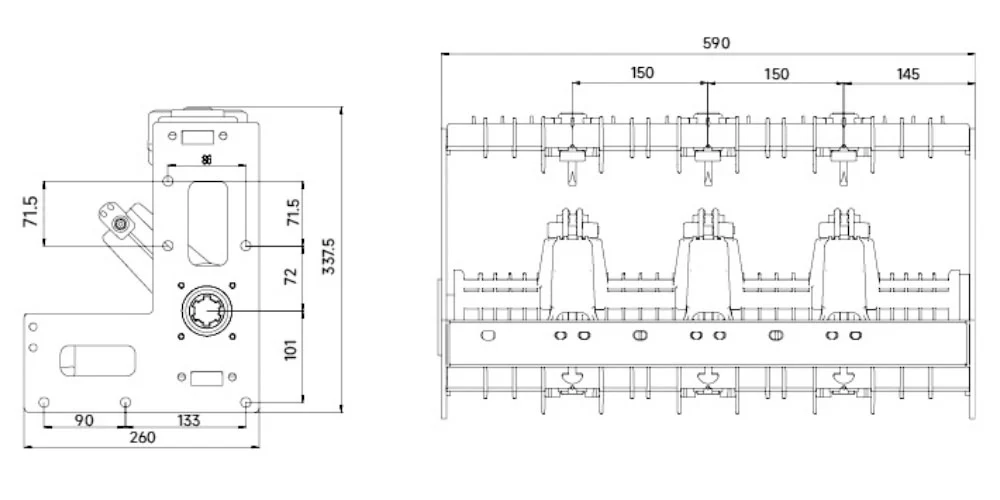

Ngoại hình và kích thước

Các loại công tắc ngắt kết nối khác nhau là gì?

1. Bộ ngắt kết nối cách điện bằng không khí

Được lắp đặt trong thiết bị đóng cắt cách điện bằng không khí

Cấu trúc đơn giản với sự cách ly rõ ràng

Thích hợp cho việc lắp đặt tiêu chuẩn

2. Cầu dao cách điện bằng khí

Chứa trong bình khí kín

Nhỏ gọn và không cần bảo trì

Lý tưởng cho các trạm biến áp đô thị và không gian hạn chế

3. Bộ ngắt kết nối thân thiện với môi trường không có SF₆

Sử dụng khí cách điện thay thế hoặc không khí khô

Tiềm năng nóng lên toàn cầu thấp

Đáp ứng các quy định môi trường hiện đại

Thông số kỹ thuật

Ưu điểm sản phẩm

Bộ ngắt mạch cách ly trung thế 11KV của chúng tôi có những ưu điểm sau:

Thân thiện với môi trường

Ưu điểm quan trọng nhất là giảm hoặc loại bỏ SF₆, điều này sẽ trực tiếp góp phần giảm lượng khí thải nhà kính từ lưới điện phân phối.

Cài đặt nhỏ gọn

Môi trường cách điện bằng khí, dù sử dụng SF₆ hay các giải pháp thay thế, đều mang lại giải pháp nhỏ gọn và tiết kiệm không gian hơn nhiều so với môi trường cách nhiệt bằng không khí, giải pháp này rất phù hợp cho các trạm biến áp đô thị, trạm biến áp thứ cấp nhỏ gọn (CSS) hoặc thiết bị gắn trên tấm đệm.

Độ tin cậy cao và tuổi thọ dài

Cấu trúc chắc chắn và kín với lớp cách nhiệt khí ổn định bảo vệ các điểm tiếp xúc của thiết bị ngắt kết nối khỏi ô nhiễm môi trường như bụi, độ ẩm và độ mặn, điều này có thể đảm bảo các công tắc Cách ly này hoạt động ổn định, bảo trì tối thiểu và kéo dài tuổi thọ hoạt động.

An toàn và linh hoạt

Các công tắc cách ly có điểm cách ly có thể nhìn thấy hoặc được quy định để đảm bảo an toàn. Chúng tạo và ngắt dòng tải thông thường giúp tăng thêm tính linh hoạt khi vận hành cho lưới phân phối điện và quản lý tải mà không cần cầu dao.

Khả năng thích ứng

Công tắc cách ly thường được sử dụng cho nhiều cấu hình, cấp điện áp và ứng dụng cụ thể như khai thác mỏ, chuyển mạch tụ điện, v.v., điều này có thể khiến chúng phù hợp với nhiều nhu cầu phân phối điện thứ cấp từ tích hợp năng lượng tái tạo đến cung cấp điện công nghiệp.

Sự khác biệt giữa bộ ngắt mạch và công tắc ngắt kết nối là gì?

Hiểu được sự khác biệt giữa cầu dao và cầu dao cách ly là điều cần thiết để vận hành thiết bị đóng cắt an toàn và hiệu quả.

1.Chức năng chính

Bộ ngắt mạch: Một thiết bị bảo vệ được thiết kế để tự động ngắt dòng điện sự cố và quá tải, bảo vệ thiết bị và hệ thống điện.

Bộ ngắt kết nối: Một thiết bị vận hành và an toàn được sử dụng để cung cấp sự cách ly có thể nhìn thấy và để chuyển đổi dòng tải định mức trong điều kiện bình thường.

2.Khả năng gián đoạn

Bộ ngắt mạch: Có khả năng ngắt dòng điện cao.

Bộ ngắt kết nối: Không thể ngắt dòng điện sự cố; nó chỉ chịu được dòng điện ngắn mạch trong một thời gian giới hạn cho đến khi cầu dao khắc phục được lỗi.

3. Trình tự hoạt động

Trong một hệ thống thông thường, cả hai thiết bị đều hoạt động cùng nhau:

Trong quá trình ngắt kết nối: cầu dao ngắt mạch mở ra trước tiên để dừng dòng điện, sau đó cầu dao ngắt kết nối mở ra để cách ly an toàn.

Trong quá trình cấp điện: cầu dao đóng trước, sau đó là cầu dao.

4.Thiết kế và chi phí

Bộ ngắt mạch: Phức tạp hơn, có công nghệ dập hồ quang (chân không, SF₆, v.v.), dẫn đến chi phí cao hơn.

Bộ ngắt kết nối: Thiết kế cơ học đơn giản hơn, tiết kiệm hơn cho mục đích cách ly.

Cầu dao có nhiệm vụ bảo vệ hệ thống điện, trong khi đó Cầu dao cách ly trung thế 11KV đảm bảo an toàn cho con người và thiết bị bằng cách cung cấp khả năng cách ly điện đáng tin cậy.

Làm thế nào để chọn đúng cầu dao cách ly trung thế 11KV?

Khi chọn một mô hình phù hợp, hãy xem xét:

Điện áp định mức (11kV/12kV)

Dòng điện định mức (630A / 1250A)

Kiểu cài đặt (RMU, GIS, AIS)

Điều kiện môi trường (độ ẩm, bụi, nhiệt độ)

Yêu cầu về các giải pháp thân thiện với môi trường (không chứa SF₆)

Đối với các trạm biến áp nhỏ gọn, nên sử dụng các giải pháp cách nhiệt bằng khí hoặc thân thiện với môi trường.

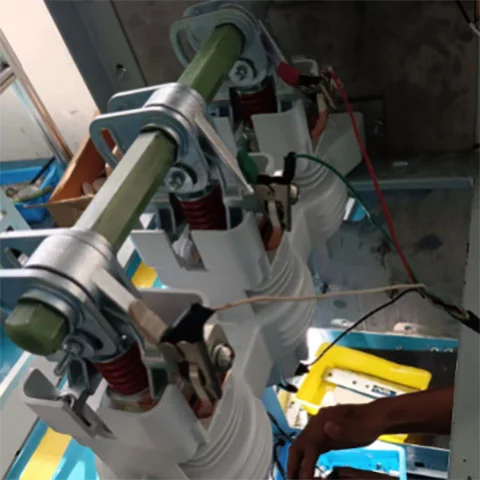

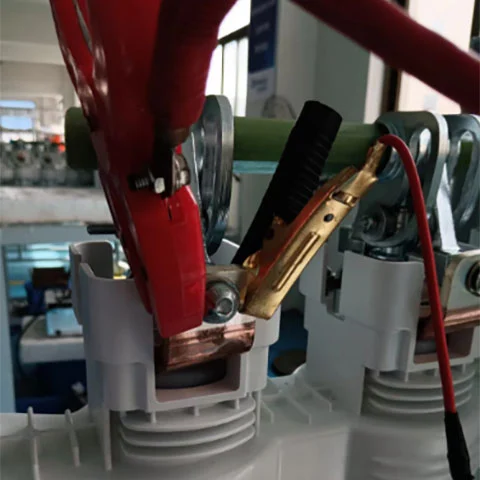

Đảm bảo chất lượng và kiểm tra

Cotenele thực hiện kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất:

Kiểm tra loại và kiểm tra thường xuyên

Kiểm tra điện áp cao

Kiểm tra tại nhà máy và xác minh của bên thứ ba tùy chọn

Tất cả các sản phẩm đều tuân thủ các tiêu chuẩn ISO 9001, ISO14001 và ISO45001.

Câu hỏi thường gặp

1. Cầu dao cách ly trung thế 11KV là gì?

Bộ ngắt kết nối là một thiết bị chuyển mạch, khi ở vị trí mở, sẽ cung cấp khả năng cách ly bên cạnh các chức năng chuyển mạch tiêu chuẩn của nó. Nó được thiết kế để mang, đóng và cắt dòng tải định mức trong điều kiện hoạt động bình thường.

2. Bộ ngắt kết nối hoạt động như thế nào?

Khi đóng, dòng điện định mức chạy qua các tiếp điểm cách ly chính. Để ngắt dòng tải, trước tiên các tiếp điểm này sẽ mở, truyền dòng điện đến buồng ngắt—chẳng hạn như bộ ngắt chân không trong dòng GSec và GSec Air—nơi dòng điện bị ngắt. Trong quá trình đóng, các tiếp điểm cách ly sẽ đóng mạch trước khi bộ phận ngắt đóng lại.

3. Điều gì phân biệt máy cắt chân không với máy cắt ngắt kết nối?

Sự khác biệt chính là khả năng bảo vệ: máy cắt chân không có thể loại bỏ dòng điện sự cố để bảo vệ thiết bị điện. nhưng bộ ngắt mạch không được sử dụng để ngắt dòng điện sự cố. Chức năng quan trọng nhất của nó là cung cấp sự cách ly an toàn sau khi mở mạch, cho phép thực hiện công việc trên phần bị ngắt kết nối và đảm bảo cách điện với các bộ phận mang điện.

4. Cotenele có cung cấp nhiều loại thiết bị ngắt kết nối khác nhau không?

Có, Cotenele có hai cách phân loại chính:
Bộ ngắt kết nối cách điện bằng không khí, được sử dụng để phân đoạn cáp, chuyển mạch máy biến áp và động cơ trong các trạm biến áp phân phối thứ cấp và để cung cấp mạch, máy biến áp và mạng lưới điện vòng.
Bộ ngắt kết nối chuyển mạch cách điện bằng khí, những bộ cách ly này có các tính năng của công nghệ SF6 hoặc SF6 không cần bảo trì, mang lại hiệu suất, độ tin cậy cao và tuổi thọ lâu dài trong một kích thước nhỏ gọn.

5. Bộ ngắt kết nối Cotenele có dễ bảo trì không?

Đúng. Các sản phẩm của Cotenele đi kèm với hướng dẫn dịch vụ và bảo trì chi tiết từ Cotenele, cùng với sự hỗ trợ toàn diện về phụ tùng và phụ kiện.

6. Công tắc ngắt tải cách nhiệt bằng không khí trong nhà Cotenele dùng để làm gì?

Chúng được sử dụng cho các thiết bị đóng cắt trung thế kèm theo, các thiết bị chính vòng và các trạm biến áp nhỏ gọn. Công tắc ngắt tải của chúng tôi có ưu điểm là kiểm soát dòng quá tải đáng tin cậy và điện áp lên tới 40,5 kV cũng như dòng điện lên tới 1250 A.

7. Công tắc Cotenele cải thiện chất lượng điện năng và độ tin cậy như thế nào?

Chúng cho phép thực hiện nhiều thao tác ngắt ở dòng điện định mức và có thể chịu được dòng điện ngắn mạch lên tới 31,5 kA trong 1 giây. Bao gồm một dao nối đất có khả năng đóng và hoạt động được đảm bảo trong phạm vi nhiệt độ rộng, góp phần mang lại hiệu suất ổn định và độ tin cậy của hệ thống.

8.Tại sao thiết bị chuyển mạch Cotenele được coi là an toàn và đáng tin cậy?

Được sử dụng kết hợp với cầu chì hạn chế dòng điện, chúng cung cấp khả năng bảo vệ hoàn toàn và ngắt dòng điện ngắn mạch một cách an toàn. Công tắc của chúng tôi cung cấp khoảng cách cách điện có thể nhìn thấy và đáp ứng các yêu cầu Loại 2 của tiêu chuẩn IEC 62271-304

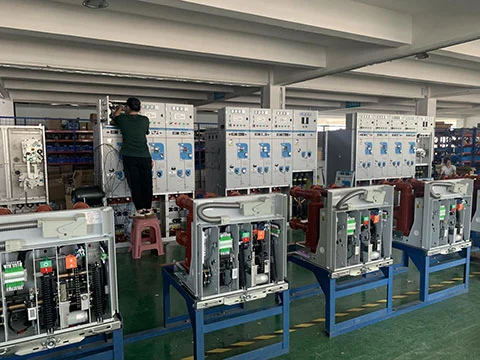

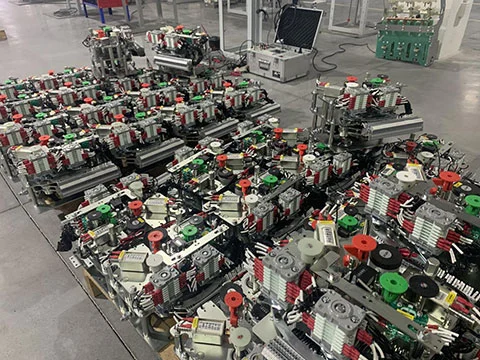

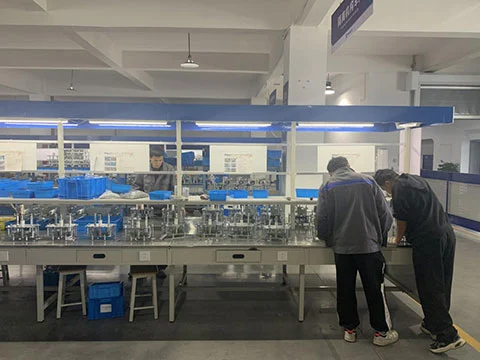

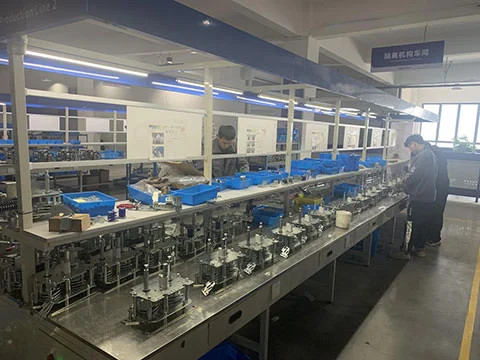

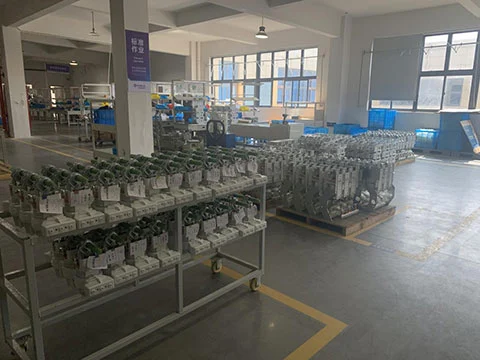

Nhà máy của chúng tôi

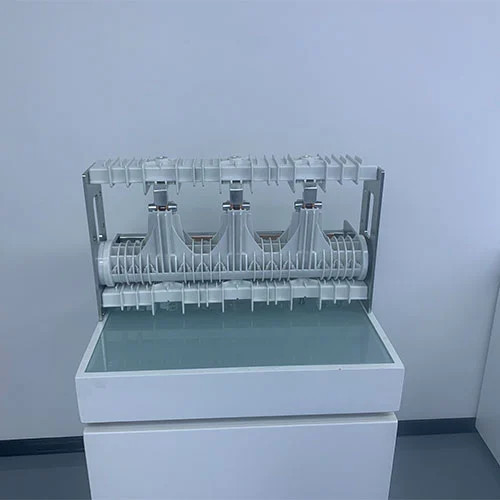

Sản phẩm Hiển Thị
