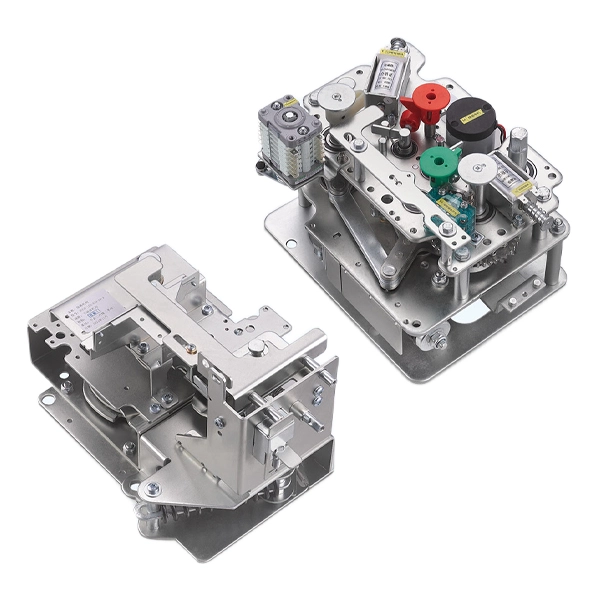

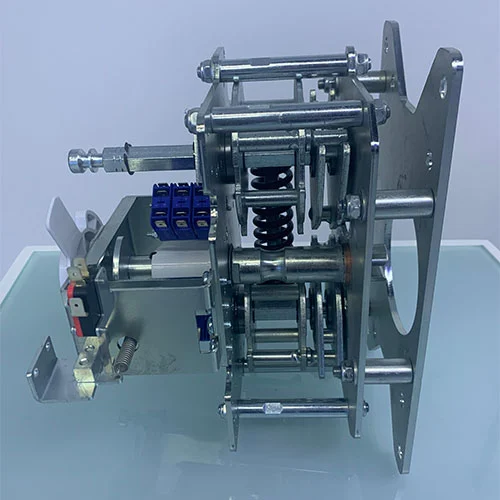

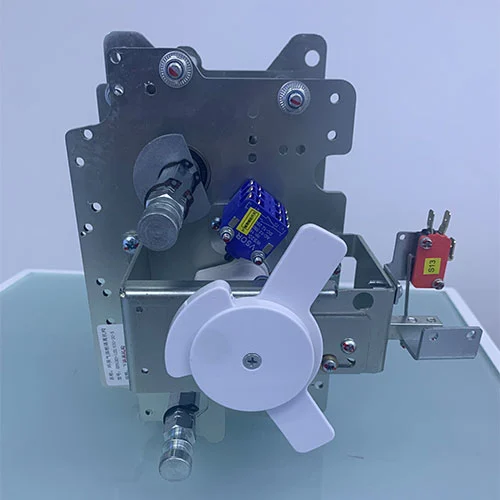

Cơ chế vận hành điện 11KV cho công tắc cách ly máy cắt

Cơ cấu vận hành điện 11KV cho dao cắt cách ly máy cắt là hệ thống truyền động kết hợp được sử dụng trong các thiết bị đóng cắt trung thế để điều khiển cả hai:

Chuyển mạch máy cắt (ngắt tải và lỗi)

Hoạt động của công tắc cách ly (cách ly có thể nhìn thấy an toàn)

Nó hoạt động như bộ phận thực thi cốt lõi của thiết bị đóng cắt, đảm bảo các hoạt động chuyển mạch chính xác, an toàn và phối hợp.

Ứng dụng

Cơ chế vận hành điện 11KV cho dao cách ly cầu dao được sử dụng rộng rãi trong:

Mạng lưới phân phối điện

Thiết bị chính vòng (RMU)

Thiết bị đóng cắt cách điện bằng khí (GIS/C-GIS)

Dự án điện gió và điện mặt trời

Hệ thống đường sắt và tàu điện ngầm

Hệ thống điện công nghiệp và khai thác mỏ

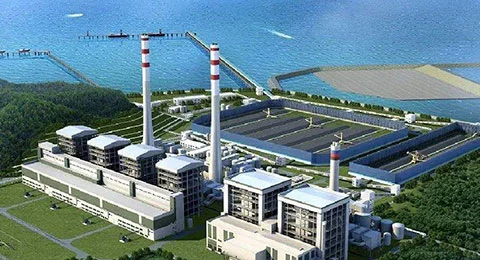

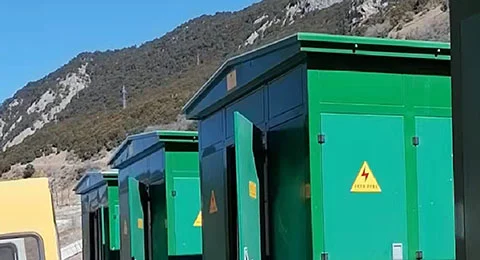

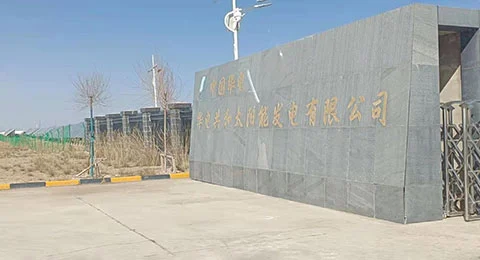

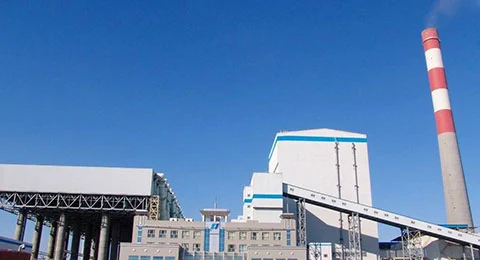

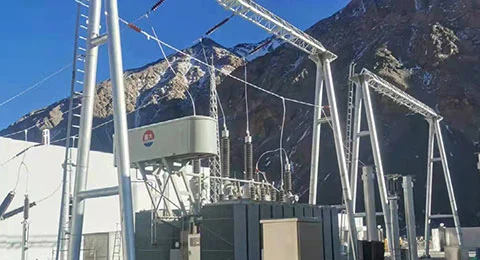

Trường hợp dự án

Cơ chế Cotenele đã được ứng dụng trong:

Dự án trạm biến áp 110kV

Dự án điện gió ngoài khơi CR Power

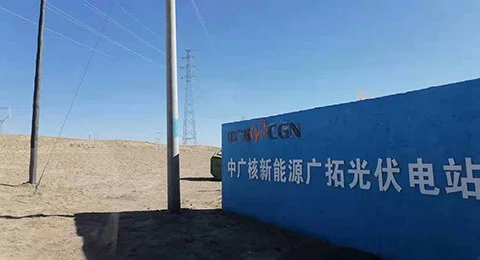

Cơ sở quang điện Thanh Hải 1600MW

Hệ thống điện đường sắt Tứ Xuyên-Tây Tạng

Mở rộng trạm biến áp 110kV Tajikistan

Mẫu mã và ý nghĩa

Cơ chế vận hành bộ ngắt mạch là gì?

Cơ cấu vận hành cầu dao là một hệ thống vận hành cơ học dùng để đóng và mở các tiếp điểm của cầu dao thông qua việc tạo, tích trữ và giải phóng năng lượng. Chức năng chính của cơ chế vận hành này là đảm bảo phản ứng nhanh với các sự cố về điện như đoản mạch và tình trạng quá dòng, cách ly nhanh chóng các phần bị ảnh hưởng để ngăn ngừa hư hỏng hệ thống.

Cơ cấu vận hành phải luôn có khả năng ngắt máy cắt bất kể điều kiện bên ngoài. Dựa trên các yêu cầu về lực, máy cắt có thể có cơ cấu riêng lẻ trên mỗi pha hoặc một cơ cấu duy nhất vận hành đồng thời cả ba pha. Cơ chế này bao gồm ba hệ thống con thiết yếu: phương tiện lưu trữ năng lượng, mạch kích hoạt và hệ thống khóa liên động.

Có nhiều cơ chế hoạt động khác nhau

Cơ cấu vận hành lò xo sử dụng lò xo để lưu trữ năng lượng cơ học. Thông thường, động cơ điện sẽ nạp điện cho lò xo đóng, lò xo này được cố định ở trạng thái nén bằng cơ cấu khóa. Sau khi nhận được tín hiệu đóng, chốt sẽ nhả ra, cho phép lò xo điều khiển các tiếp điểm đóng lại trong khi sạc lò xo ngắt. Lò xo đóng sẽ nhanh chóng nạp lại năng lượng cho các hoạt động tiếp theo.

Thiết bị thủy lực sử dụng khí điều áp để dẫn hướng dòng dầu và dẫn động thanh kết nối nối với cầu dao. Hệ thống khí nén sử dụng khí nén làm nguồn năng lượng, trong khi các thiết bị từ tính sử dụng cuộn dây điện từ hoặc nam châm điện, có lực căng tăng khi dòng điện tăng. Một số thiết kế kết hợp lực điện từ với sự hỗ trợ của lò xo.

Cuộc khảo sát về cầu dao CIGRE năm 2005 nhấn mạnh tầm quan trọng cốt yếu của các thiết bị vận hành, cho thấy 70% lỗi linh kiện có liên quan đến thiết bị vận hành và hơn 50% các lỗi cầu dao chính cũng do nguyên nhân này.

Cơ chế hoạt động của công tắc cách ly là gì?

Bộ ngắt kết nối (còn được gọi là công tắc cách ly) là thành phần cốt lõi của thiết bị chính vòng trung áp. Loại công tắc này có thể cung cấp khả năng cách ly rõ ràng các mạch điện nhằm mục đích bảo trì và an toàn. Bộ ngắt kết nối khác với bộ ngắt mạch, bộ ngắt mạch không được thiết kế để ngắt dòng tải hoặc dòng sự cố mà hoạt động khi mạch đã bị ngắt điện.

Cơ cấu vận hành của bộ ngắt kết nối chuyển đổi đầu vào bằng tay hoặc bằng động cơ thành chuyển động cơ học chính xác cần thiết để mở hoặc đóng các tiếp điểm chính. Đặc điểm chính của các cơ chế vận hành công tắc cách ly này là tốc độ vận hành của chúng thấp hơn cơ chế vận hành bộ ngắt mạch và cung cấp vị trí tiếp điểm có thể nhìn thấy được.

Cơ cấu ngắt kết nối hiện đại thường kết hợp

Động học đa chuyển động:Nhiều thiết kế sử dụng các chuyển động kết hợp trong đó lưỡi dao chính trước tiên hạ xuống vị trí nằm ngang trước khi quay để tạo áp lực tiếp xúc ở cả hai đầu bản lề và hàm. Thiết kế tiếp điểm "vòng ngược" này có thể chịu được dòng điện ngắn mạch cao.

Vận hành thủ công độc lập:Cơ chế tiên tiến cho phép vận hành thủ công cả mặt trước và mặt bên mà không cần thêm thiết bị. Thiết kế bánh cam với các phần nhô ra đối diện cho phép vận hành trơn tru bất kể tốc độ của người vận hành, đảm bảo hiệu suất cơ học ổn định.

Chỉ báo vị trí:Các tiếp điểm phụ trong cơ cấu truyền động cung cấp chỉ báo vị trí từ xa, cần thiết cho các hệ thống điều khiển giám sát hiện đại.

Cơ cấu ngắt kết nối có thể được cấu hình để hoạt động một cực hoặc ba cực, với các thanh nối nối các cực khi sử dụng một bộ truyền động đơn. Khung, thường là thép mạ kẽm nhúng nóng, gắn các chất cách điện và các bộ phận quay, đảm bảo độ bền lâu dài.

Các tính năng của cơ chế ngắt mạch và ngắt kết nối kết hợp

Trong lưới điện phân phối hiện đại, việc kết hợp cơ cấu vận hành máy cắt và dao cách ly cho RMU trung áp và thiết bị đóng cắt thân thiện với môi trường là công nghệ phổ biến. Cơ chế vận hành điện 11KV dành cho công tắc cách ly cầu dao dành cho thiết bị đóng cắt thân thiện với môi trường do Cotenele sản xuất, cung cấp một số tính năng đặc biệt:

Trình tự động học tích hợp:Các cơ cấu kết hợp phối hợp thời gian giữa hoạt động của máy cắt và chuyển động của dao cách ly. Trong quá trình vận hành mở, Bộ ngắt kết nối sẽ tách các tiếp điểm sau khi ngắt hồ quang hoàn tất, trong khi các thao tác đóng sẽ xác minh sự căn chỉnh phù hợp trước khi đóng tiếp điểm chính.

Khóa liên động cơ khí nhỏ gọn:Thiết kế tích hợp kết hợp các khóa liên động tích hợp giúp ngăn chặn trình tự vận hành không đúng. Ví dụ, cơ chế này có thể ngăn hoạt động của cầu dao cách ly trong khi cầu dao mang dòng điện hoặc chặn việc đóng lại cho đến khi hoàn tất cách ly. Điều này đáp ứng yêu cầu “năm phòng ngừa” cho hệ thống phân phối.

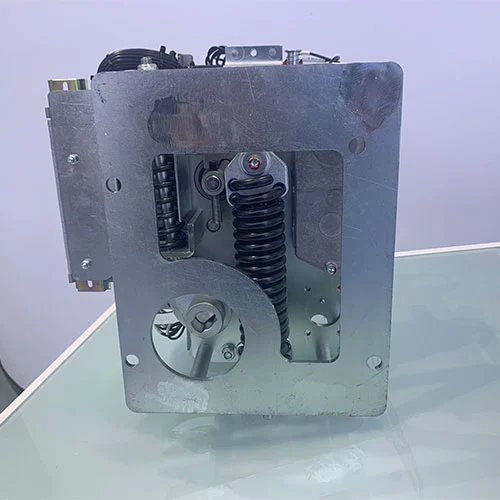

Lưu trữ năng lượng dựa trên mùa xuân:Nhiều cơ cấu kết hợp sử dụng lò xo căng hoạt động trên các điểm trung tâm để điều khiển hành động đóng, trong khi lò xo nén quản lý năng lượng mở. Tuổi thọ cơ học của cấu hình này có thể vượt quá 10.000 chu kỳ. Nguyên tắc năng lượng được lưu trữ có thể đảm bảo rằng tốc độ vận hành của cơ chế vận hành vẫn không phụ thuộc vào hành động của người vận hành, điều này sẽ đảm bảo hiệu suất gián đoạn lỗi nhất quán.

Khả năng đóng lại:Sự kết hợp hiện đại giữa cơ chế vận hành của máy cắt và dao cách ly hỗ trợ trình tự đóng lại tự động. Cả hai cơ cấu vận hành của hai thành phần này đều dự trữ đủ năng lượng cho hoạt động đóng-mở-đóng mà không cần sạc lại trung gian.

Tối ưu hóa không gian:Sự kết hợp của hai cơ chế hoạt động này phù hợp với RMU có kích thước nhỏ gọn. Ví dụ, chiều rộng của Contenele RMU là 375 mm, cấu hình này giúp tiết kiệm không gian đáng kể so với các sản phẩm của nhà sản xuất khác, phù hợp để lắp đặt trong môi trường đô thị có không gian hạn chế.

Tuân thủ các tiêu chuẩn quốc tế:Cơ chế kết hợp của hai cơ chế vận hành công tắc này tuân thủ các tiêu chuẩn bao gồm GB1984-2014 dành cho máy cắt AC cao áp và GB/T 1985-2023 dành cho dao cách ly và dao tiếp địa.

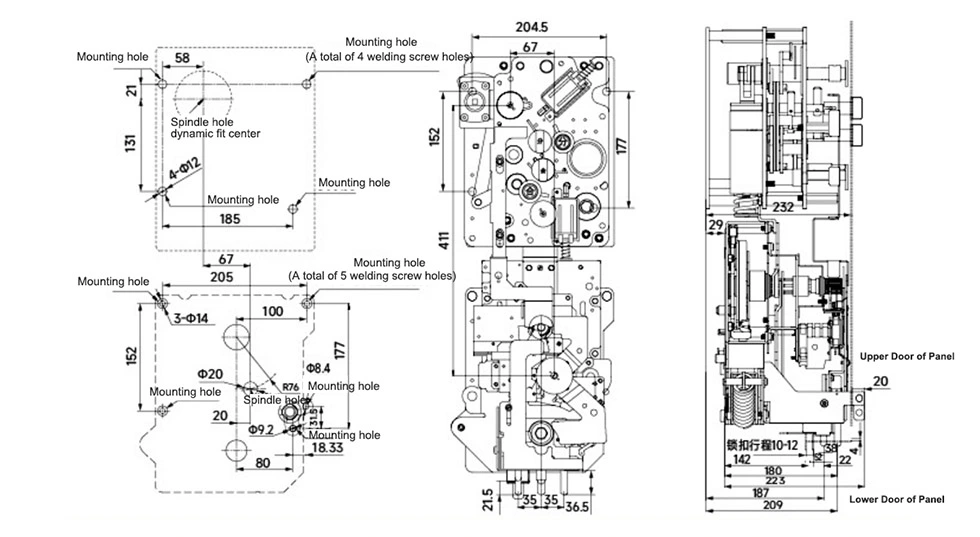

Ngoại hình và kích thước

Về chúng tôi

Công ty TNHH Thương mại Quốc tế Cotenele (Ôn Châu):

Cơ sở sản xuất 30.000㎡

Tập trung vào các thành phần cốt lõi của thiết bị đóng cắt 12kV–40,5kV

Chứng nhận ISO9001 / ISO14001 / ISO45001

Được công nhận Nhà máy Xanh (2025)

Vận chuyển và Vận chuyển

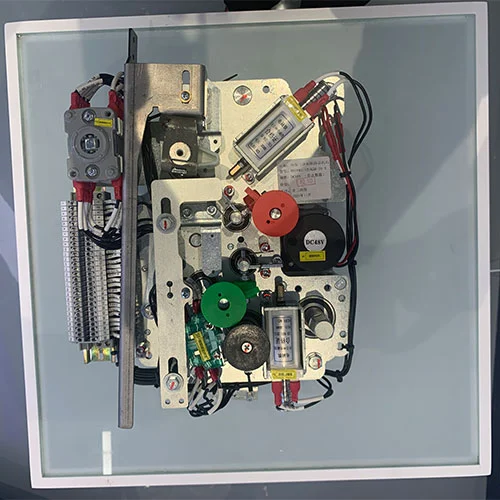

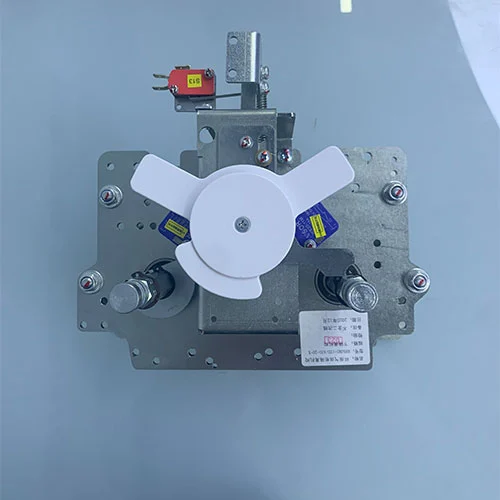

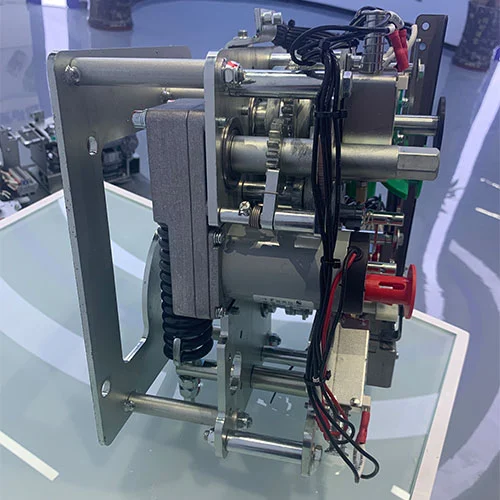

Sản phẩm Hiển Thị
