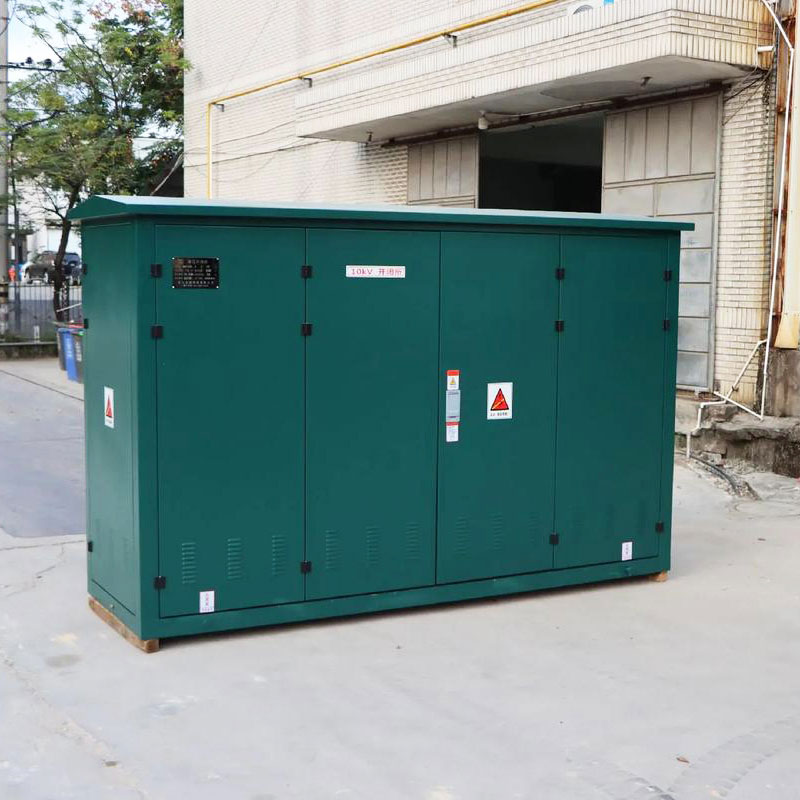

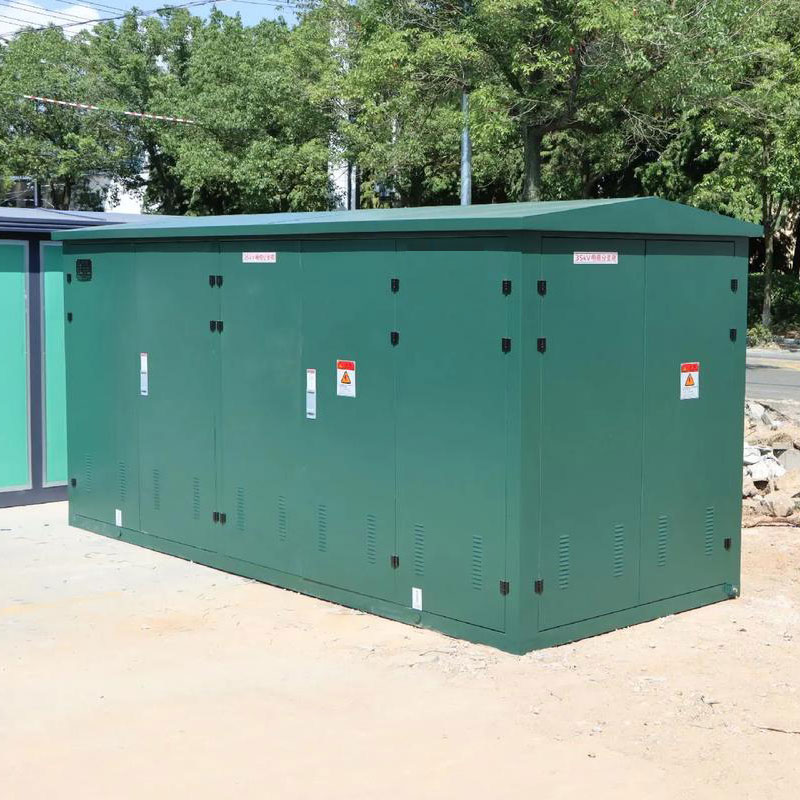

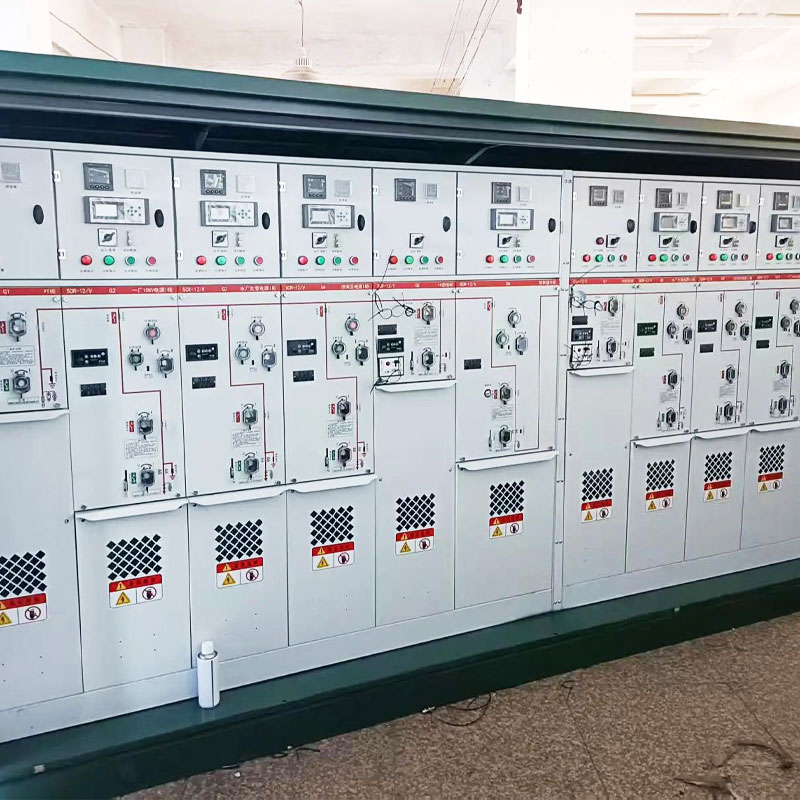

Hộp phân phối cáp ngoài trời

Hộp phân phối cáp ngoài trời do Cotenele sản xuất là thiết bị điện hoàn chỉnh trung thế được thiết kế đặc biệt để phân phối năng lượng điện, thực hiện các mạch nối, phân nhánh, kết nối và chuyển đổi đường cáp trong các dự án cáp mạng phân phối AC 12kV-35KV. Hộp phân phối cáp ngoài trời DFWK có công tắc này là một thiết bị điện hoàn chỉnh trung áp được cách điện, bịt kín và được che chắn, chủ yếu bao gồm các phụ kiện cáp 12kV/35KV, công tắc tải SF6, linh kiện điện 12kV/35KV, linh kiện thứ cấp và hộp. Nó tận dụng đầy đủ và linh hoạt các ưu điểm của kết nối nối tiếp và song song của đầu nối cáp và có thể được kết hợp một cách đáng tin cậy theo nhu cầu của người dùng để đạt được các đặc tính kín hoàn toàn, bảo vệ đầy đủ, cách nhiệt hoàn toàn, chống ngưng tụ, chống bụi, chống ăn mòn và không cần bảo trì. Nó có thể hoạt động ngoài trời 24/7.

Thông số kỹ thuật chính

Cấu trúc sản phẩm và thành phần chính

1. Cấu trúc bao vây

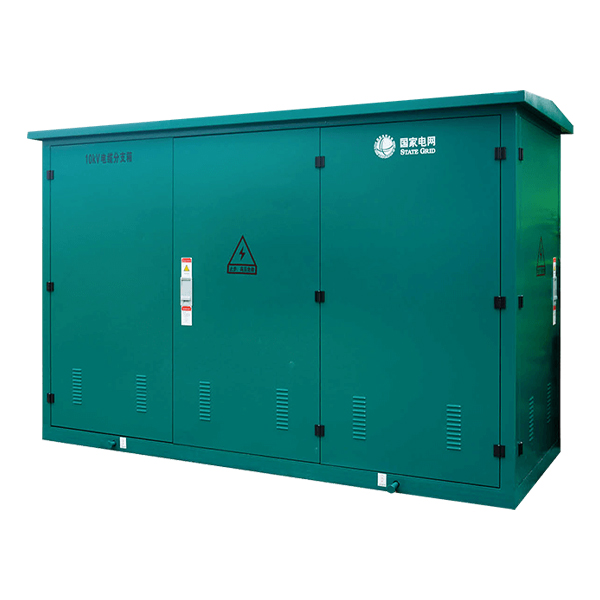

Hộp phân phối cáp ngoài trời loại DFWK sử dụng vỏ thép không gỉ hai lớp, nhỏ gọn và có tính thẩm mỹ, có cấp bảo vệ lên đến IP65 hoặc IP67 và tuổi thọ hơn 20 năm. Vỏ bọc thường có một số cửa có bản lề - một số để vận hành thiết bị đóng cắt, một số khác để lắp đặt đầu nối cáp hoặc lối vào bảo trì. Chân đế có các vách ngăn có thể tháo rời, các lỗ ra/vào cáp, lỗ thông gió ngăn các động vật nhỏ xâm nhập, tạo luồng khí đối lưu từ dưới lên trên giúp cách nhiệt, thông gió, chống mưa tốt. Bề mặt bên ngoài được hoàn thiện bằng lớp sơn tĩnh điện với nhiều màu sắc khác nhau (ví dụ: xanh quân đội, xanh State Grid, xám băng) tùy theo môi trường. Kẹp cáp bên trong và thiết bị đầu cuối nối đất được cung cấp.

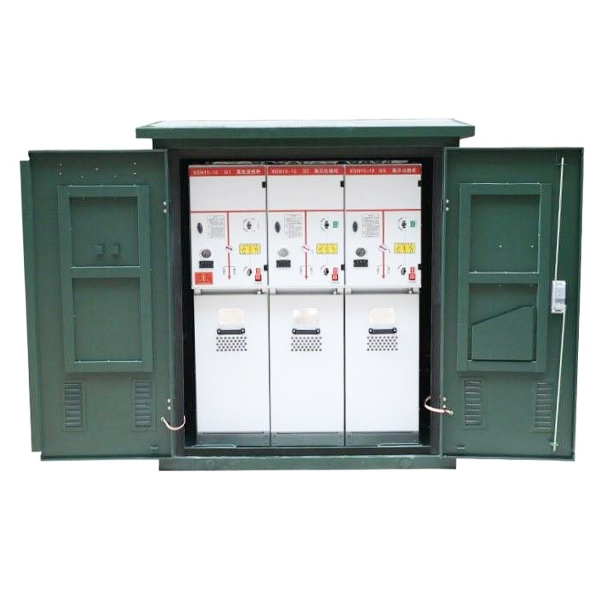

2. Các ngăn bên trong

Hộp phân phối cáp ngoài trời được trang bị công tắc thường được chia thành các khu vực chức năng sau:

• Ngăn công tắc: Chứa công tắc tải SF6 hoặc cầu dao trong một bình kín khí bằng kim loại kín hoàn toàn chứa đầy khí SF6 để cách nhiệt và dập hồ quang.

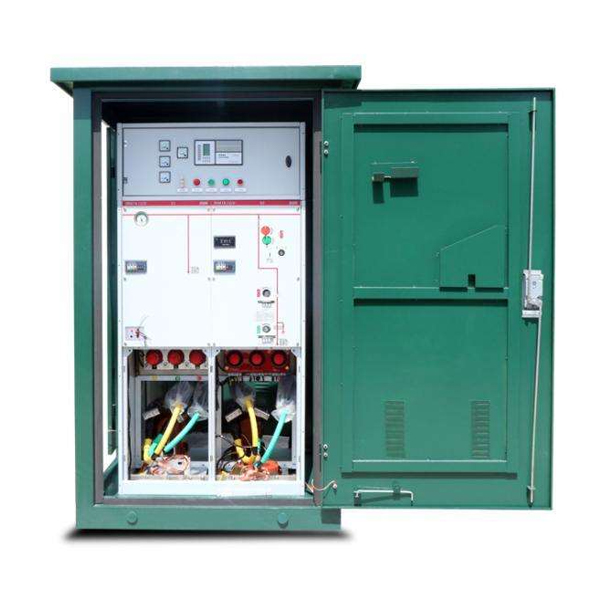

• Ngăn chứa cáp: Chứa các đầu nối cáp và kẹp cáp để cố định và kết nối cáp vào/ra.
• Ngăn cơ chế vận hành: Chứa cơ cấu vận hành công tắc, cơ cấu khóa liên động và khóa liên động bằng phím cơ.
• Ngăn thanh cái (nếu có): Chứa các thanh cái kết nối các bộ phận chuyển mạch.

Công tắc trung thế trong ngăn công tắc là bộ phận điều khiển cốt lõi. Đây là một công tắc tải ba vị trí (đóng, mở, nối đất) được đặt trong một bình kín khí bằng kim loại chứa đầy SF6. Cơ chế khóa liên động mạnh mẽ giữa cơ cấu vận hành và công tắc đảm bảo vận hành an toàn.

3. Các thành phần chính (xem bảng bên dưới):

Đầu nối cáp

Hộp phân phối cáp ngoài trời loại DFWK sử dụng các đầu nối cáp cao su silicon “có thể chạm được” đúc sẵn, được sản xuất bằng cách phun hoàn toàn tự động từ cao su cách điện chất lượng cao nhập khẩu, với cả lớp bảo vệ bán dẫn bên trong và bên ngoài. Lớp bên trong cân bằng điện trường bên trong; lớp che chắn bên ngoài được nối đất giữ cho bề mặt đầu nối ở mức điện thế bằng 0. Hình nón ứng suất, với đầu dưới tiếp xúc chặt chẽ với lớp bán dẫn của cáp và lớp bán dẫn bên ngoài được nối đất, giải quyết vấn đề tập trung điện trường khi cắt tấm chắn bên ngoài của cáp và đảm bảo an toàn cá nhân. Đầu nối phía trước cáp có thể chạm được được gắn trực tiếp trên ống lót thiết bị; nó có thể được kết nối với đầu nối cáp phía sau để tạo thành nhiều đường dây đi ra hoặc với thiết bị chống sét để bảo vệ quá áp.

Nguyên tắc làm việc

Nguyên lý làm việc của Hộp phân phối cáp ngoài trời được trang bị công tắc loại DFWK có thể được hiểu từ các khía cạnh sau:

1. Nguyên lý làm việc về điện

Cáp chính vào được kết nối thông qua đầu nối cáp cao su silicon đúc sẵn với tấm thanh cái bên trong. Tấm thanh cái hoạt động như một thanh cái điện – được cách điện hoàn toàn và bịt kín hoàn toàn. Nhiều mạch đi ra cũng được kết nối với tấm thanh cái thông qua đầu nối cáp, đạt được sự phân nhánh “một vào, nhiều ra”. Một công tắc tải SF6 được đặt giữa đường vào và đường ra. Bằng cách vận hành công tắc, đường dây có thể được mở hoặc đóng. Khi công tắc mở, khe hở sẽ tách mạch cáp thành phía vào và phía ra, cho phép các điện thế khác nhau, do đó cho phép bảo trì khi mất điện cục bộ mà không ảnh hưởng đến lưới điện chính.

2. Nguyên lý làm việc của công tắc tải SF6

Công tắc tải SF6 hoạt động trong môi trường khí SF6. SF6 có đặc tính cách điện và dập tắt hồ quang tuyệt vời. Khi công tắc mở, hồ quang được làm mát nhanh chóng và dập tắt trong khí SF6, ngăn ngừa hiện tượng cháy tiếp xúc nghiêm trọng và đảm bảo độ tin cậy cũng như tuổi thọ cao. Công tắc thường có thiết kế ba vị trí (đóng, mở, nối đất). Vị trí nối đất cung cấp mặt đất an toàn cho phía cáp, tạo điều kiện thuận lợi cho việc bảo trì sau này.

3. Nguyên lý cách điện và điều khiển điện trường hoàn toàn

Đầu nối cáp sử dụng cấu trúc che chắn bán dẫn hai lớp: lớp bán dẫn bên trong cân bằng điện trường bên trong để tránh tập trung cục bộ; lớp bán dẫn bên ngoài được nối đất để duy trì điện thế bằng 0, giúp bề mặt đầu nối an toàn khi chạm vào. Nón ứng suất giải quyết nồng độ điện trường tại vết cắt của tấm chắn bên ngoài cáp, đảm bảo điện trường đồng đều và an toàn trên toàn hệ thống kết nối.

4. Nguyên lý khóa liên động

Một hệ thống khóa liên động cơ học chắc chắn được cung cấp giữa thiết bị đóng cắt và cửa vỏ:

• Khi công tắc tải đóng, lỗ vận hành của bộ ngắt kết nối bị chặn.
• Bộ ngắt kết nối chỉ có thể được vận hành sau khi mở công tắc tải.
• Khi bộ ngắt kết nối mở, công tắc tải không thể đóng được.
• Sau khi đóng dao nối đất, lỗ vận hành dao cách ly bị chặn.

Khóa liên động năm phòng ngừa này ngăn ngừa hoạt động sai và đảm bảo an toàn cho nhân viên và thiết bị.

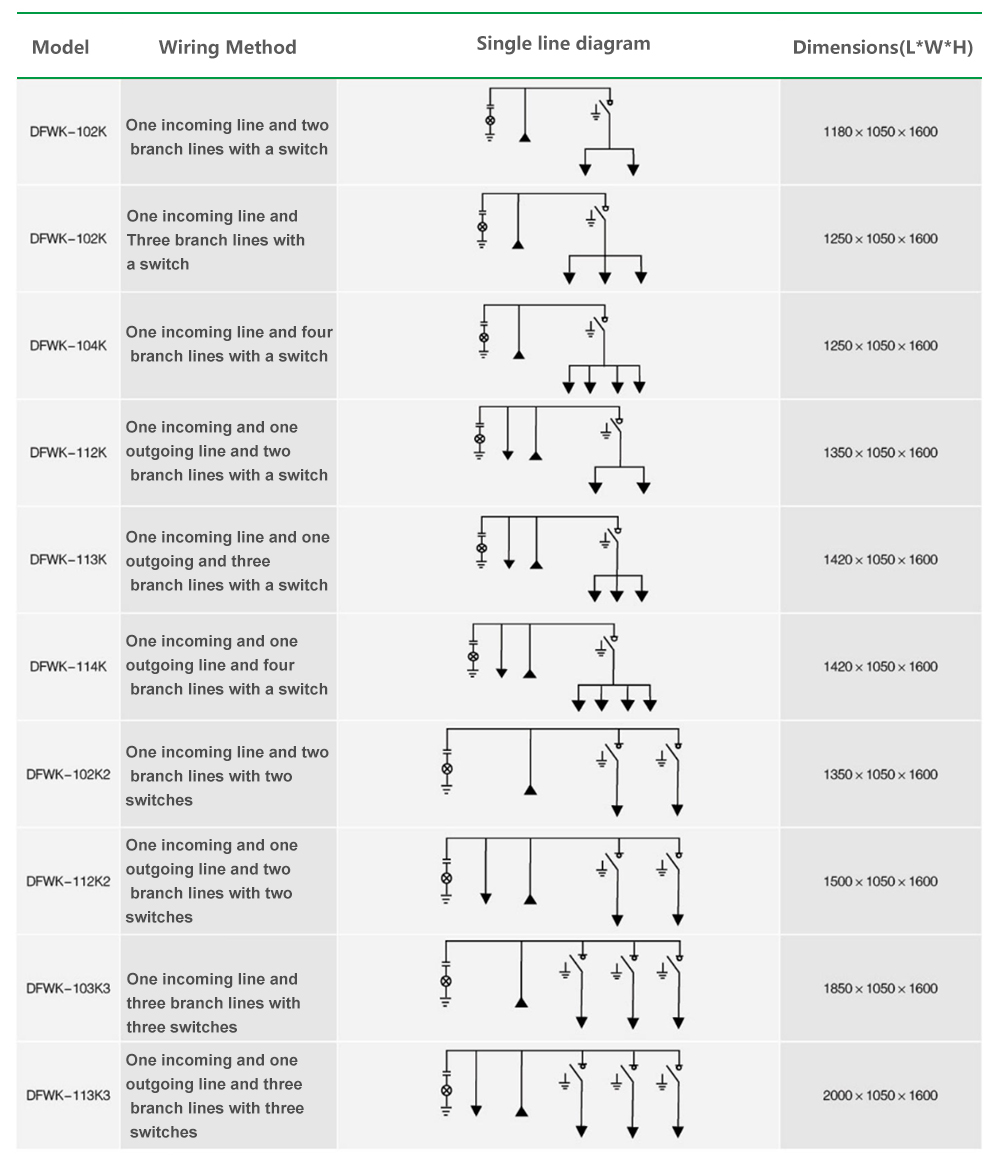

Một số giải pháp đi dây điển hình
