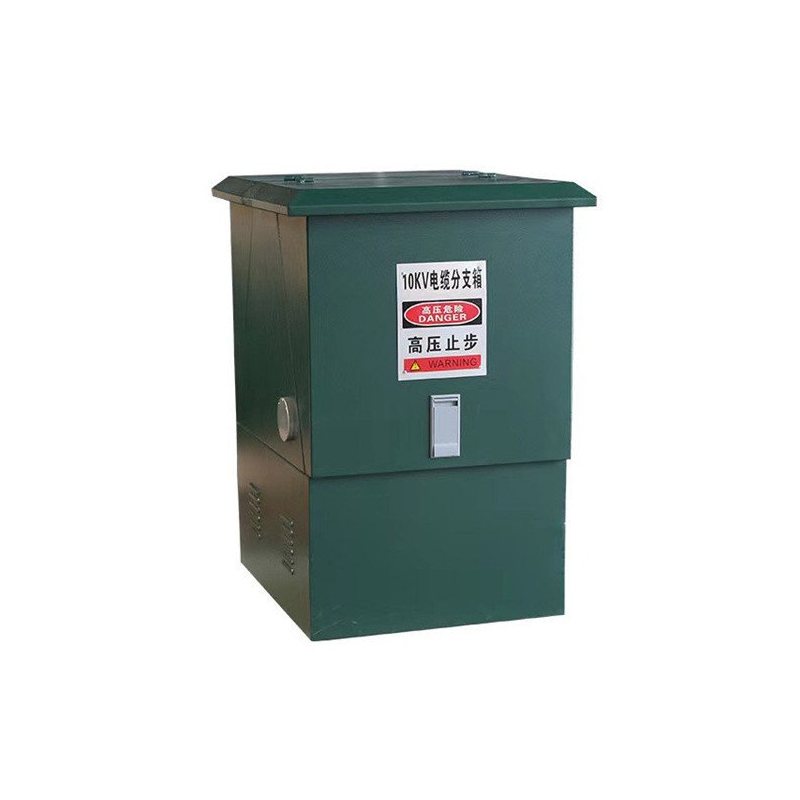

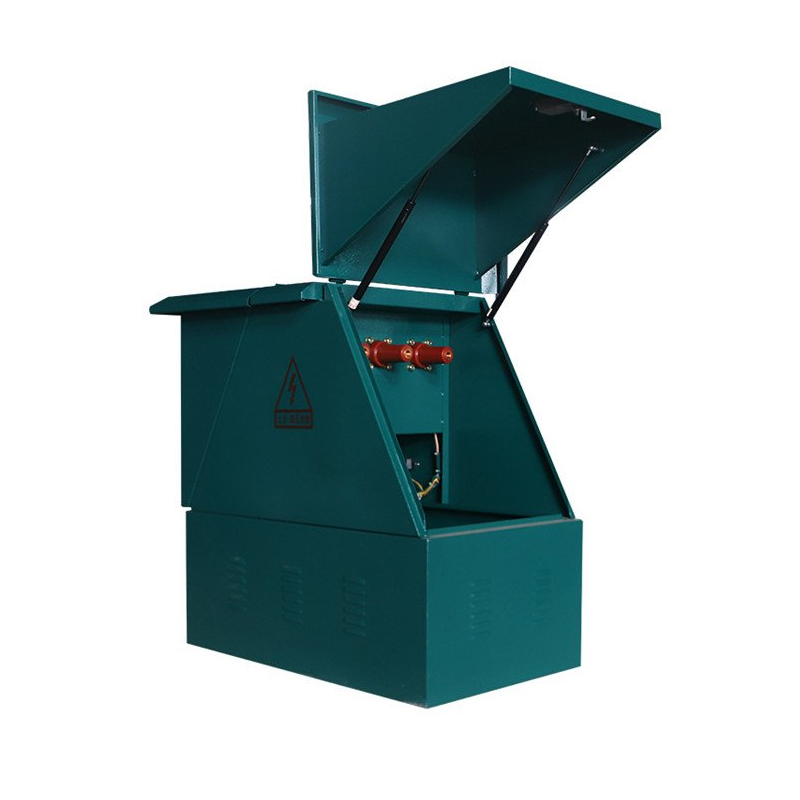

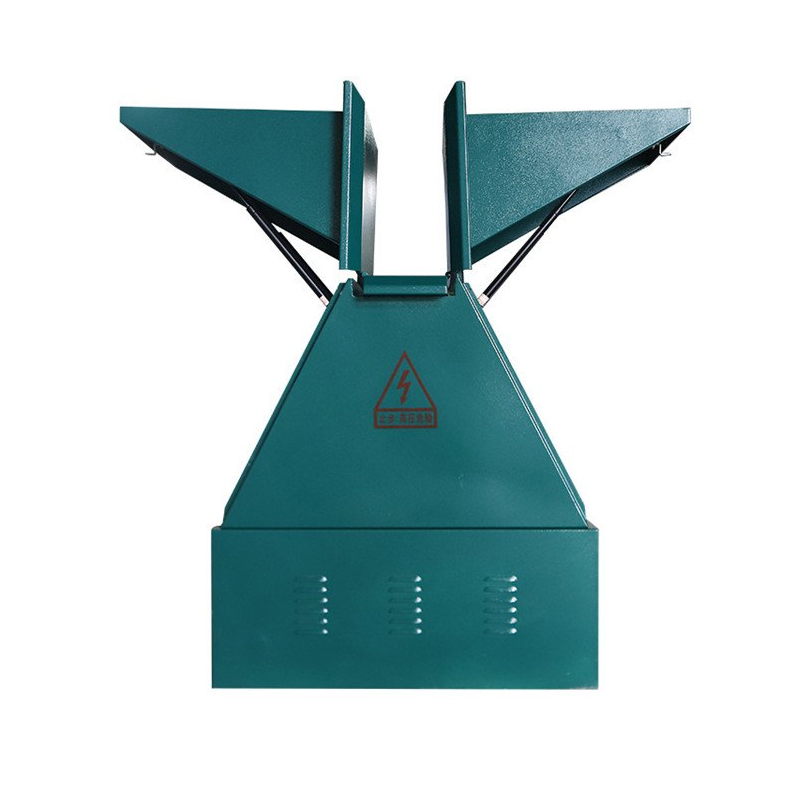

Hộp đấu cuối cáp tủ điện bên ngoài 11KV

Cotenle là nhà cung cấp thiết bị mạng phân phối đô thị hiện đại quan trọng ở Trung Quốc. Hộp đầu cuối cáp tủ nối điện bên ngoài 11KV do Cotenele sản xuất có đặc tính cách điện hoàn toàn, bịt kín hoàn toàn và cấu trúc nhỏ gọn, giải quyết hiệu quả và an toàn các vấn đề nối cáp và chuyển tiếp thông qua cấu hình linh hoạt và công nghệ kết nối cáp đáng tin cậy. Hộp nối cáp này thường sử dụng đầu nối cáp kết nối bắt vít với dòng điện định mức 630A, tuân thủ tiêu chuẩn DIN47636. Đây là một lựa chọn lý tưởng để tái thiết mạng lưới đô thị và cung cấp điện cáp ngầm.

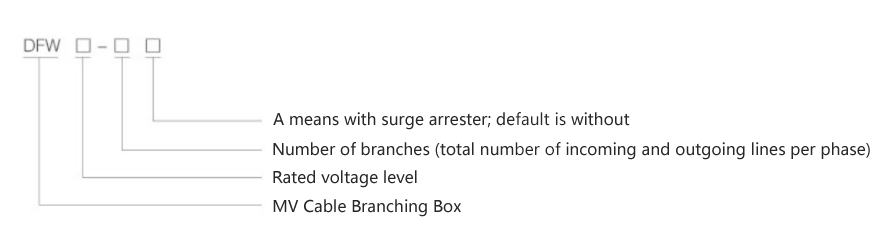

Mô hình và ý nghĩa

Thông số kỹ thuật chính

Điều kiện làm việc

1. Nhiệt độ môi trường: Nhiệt độ tối đa không quá +40°C, nhiệt độ tối thiểu không thấp hơn -30°C.

2. Tốc độ gió: Tương đương 34 m/s (áp lực gió không lớn hơn 700 Pa).

3. Độ ẩm: Độ ẩm tương đối trung bình ngày không lớn hơn 95%, độ ẩm tương đối trung bình tháng không lớn hơn 95%.

4. Khả năng chống địa chấn và độ nghiêng lắp đặt: Gia tốc ngang không lớn hơn 0,4 m/s², gia tốc dọc không lớn hơn 0,15 m/s²; độ nghiêng lắp đặt không lớn hơn 3°.

5. Môi trường lắp đặt: Không khí xung quanh không bị ô nhiễm đáng kể bởi các khí hoặc hơi nước ăn mòn, dễ cháy và vị trí lắp đặt không được chịu rung động mạnh.

Lưu ý: Nếu điều kiện sử dụng để đặt mua sản phẩm này vượt quá các thông số kỹ thuật nêu trên, vui lòng tham khảo ý kiến ​​của công ty chúng tôi.

Ưu điểm sản phẩm

Tủ điện ngoài trời 11KV có những ưu điểm sau:

1. Cách điện hoàn toàn & kín hoàn toàn: Tất cả các bộ phận mang điện bên trong Tủ nối cáp đều được cách điện nghiêm ngặt (chẳng hạn như sử dụng cao su silicon) và không có dây dẫn lộ ra ngoài, đảm bảo an toàn cho nhân viên.

2. Khả năng thích ứng với môi trường mạnh mẽ: Cấu trúc vỏ của hộp nhánh cáp áp dụng thiết kế có khả năng chống bụi, ẩm, ngập nước và ăn mòn, đồng thời có thể hoạt động ngoài trời hoặc thậm chí trong môi trường ngập nước, thực sự đạt được khả năng vận hành không cần bảo trì.

3. Cấu trúc linh hoạt & nhỏ gọn: Chiều cao của hộp nhánh cáp có thể được kết hợp và có thể chứa tối đa 8 đường vào/ra. Hộp nhánh cáp chiếm diện tích nhỏ hơn nhiều so với tủ phân phối truyền thống và hòa quyện đẹp mắt với môi trường đô thị.

4. Tiết kiệm & đáng tin cậy: Hộp nhánh cáp này có thể giảm đầu tư vào cáp trung chuyển chính và dễ lắp đặt. Sau khi phối hợp với đèn báo lỗi, hộp nhánh cáp có thể nhanh chóng xác định vị trí lỗi và nâng cao độ tin cậy của nguồn điện.

5. Có thể mở rộng về mặt chức năng: Hộp nhánh cáp này có thể được trang bị nhiều bộ phận điện khác nhau như thiết bị chống sét, chỉ báo điện áp, máy biến áp, RTU/FTU và nhiều cảm biến khác nhau để hỗ trợ tự động hóa phân phối và nâng cấp lưới điện thông minh.

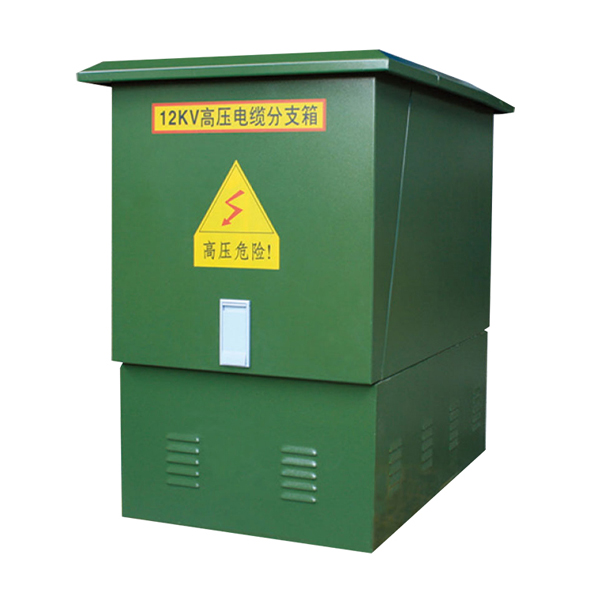

Phân loại hộp nhánh cáp 12kv

Hộp nhánh cáp 12kV chủ yếu được phân loại theo kiểu dáng và chức năng kỹ thuật:

1. Hộp nhánh kiểu Mỹ

• Đặc điểm: Thanh cái nằm ngang đa chiều, cửa mở một bên, kết cấu nhỏ gọn.
• Phương thức kết nối: Kết nối bắt vít 600A cho mạch chính; Kết nối plug-in 200A cho mạch nhánh (có thể thay thế nóng).
• Ưu điểm: Chiều rộng nhỏ, kết hợp linh hoạt, đầu nối nhánh có thể dùng để chuyển tải.

2. Hộp nhánh kiểu Châu Âu

• Đặc điểm: Sử dụng ống lót xuyên qua làm thanh cái, cửa mở hai bên, bố trí cáp rõ ràng.
• Phương thức kết nối: Thường sử dụng đầu nối cáp cố định bằng bu lông 630A.
• Ưu điểm: Định tuyến cáp rõ ràng và không yêu cầu cáp ba lõi có nhịp lớn.

3. Hộp nhánh loại thiết bị đóng cắt (Loại mạng vòng)

• Tính năng: Tích hợp cầu dao hoặc cầu dao cắt tải SF6, có khả năng cắt.
• Chức năng: Cho phép chuyển mạch, cấp nguồn cho mạng vòng hoặc cách ly các phần để bảo trì.
• Ưu điểm: Kết hợp một số chức năng của thiết bị chính vòng với chi phí thấp hơn; thể hiện đường dẫn nâng cấp từ các hộp nhánh truyền thống tới lưới điện thông minh.

Lưu ý lựa chọn: Các sản phẩm chất lượng cao phổ biến sử dụng cao su silicon làm vật liệu chính cho đầu nối cáp, mang lại khả năng bịt kín cách nhiệt và chống lão hóa vượt trội hơn nhiều so với các vật liệu co nhiệt hoặc EPDM đời đầu.

Nguyên tắc lựa chọn:

1. Yếu tố môi trường: Nếu hộp nhánh cáp cần được lắp đặt ở những khu vực dễ bị lũ lụt hoặc vùng trũng thấp, nên chọn cấu trúc bảo vệ chống thấm nước hoàn toàn kín với cấp độ bảo vệ IP67 hoặc cao hơn (chẳng hạn như loại bị chôn vùi).

2. Nhu cầu bảo trì: Đối với các tình huống yêu cầu độ nén cực cao và không cần bảo trì, chúng tôi khuyên bạn nên sử dụng các hộp nhánh cáp cắm của Mỹ; Tuy nhiên, đối với cáp 3 lõi, tiết diện lớn, yêu cầu cao về độ trong của dây, chúng tôi khuyên bạn nên sử dụng hộp nhánh cáp kiểu Châu Âu.

3. Chức năng Mạng: Đối với các tình huống ứng dụng mạng vòng yêu cầu cách ly lỗi, phải chọn hộp phân phối loại thiết bị chuyển mạch.

Hiển thị số thứ tự:

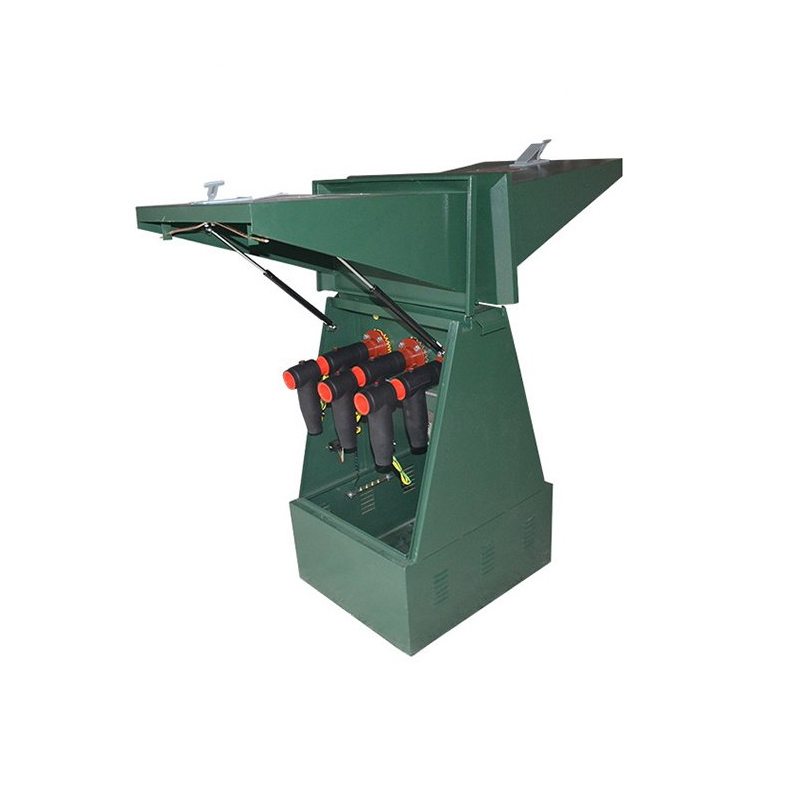

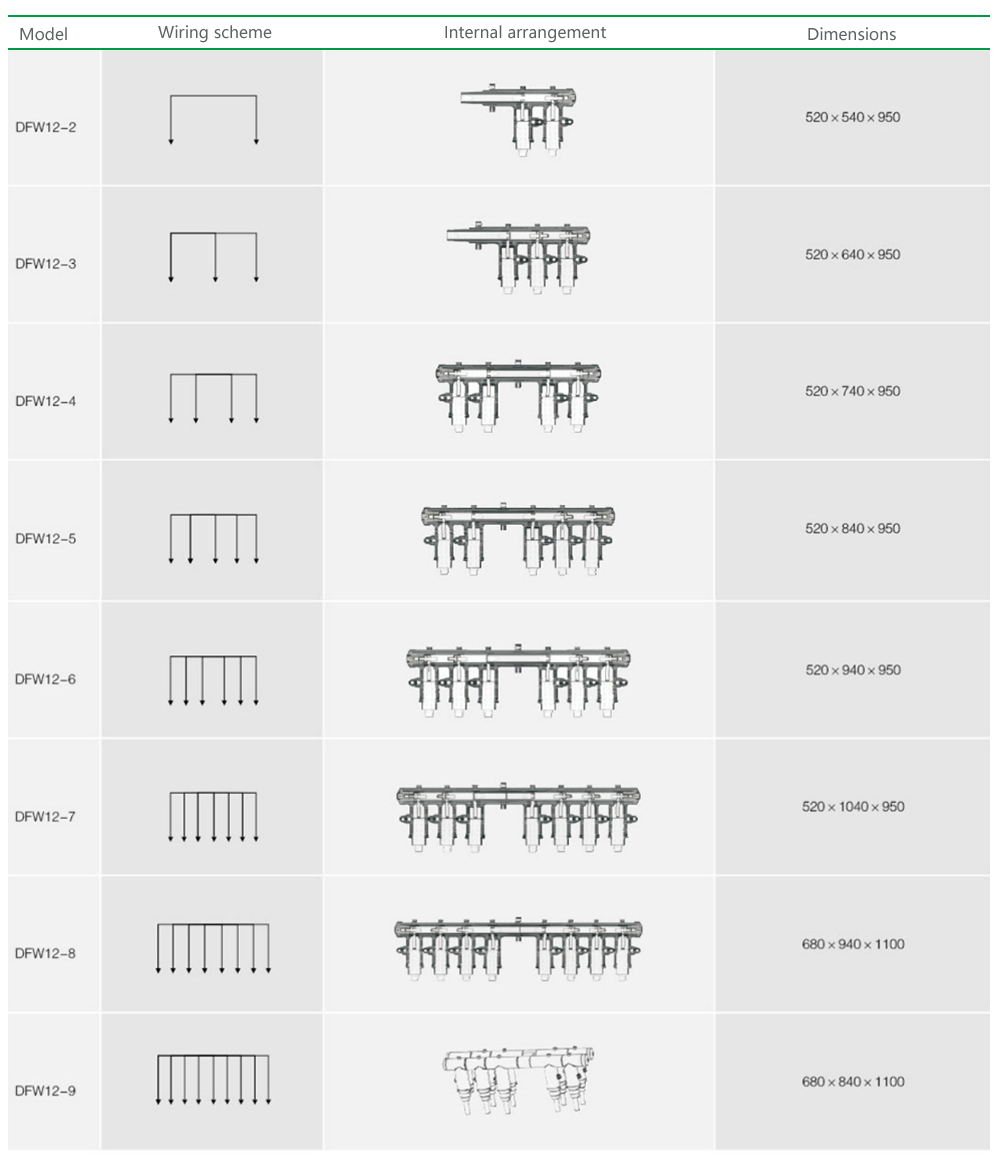

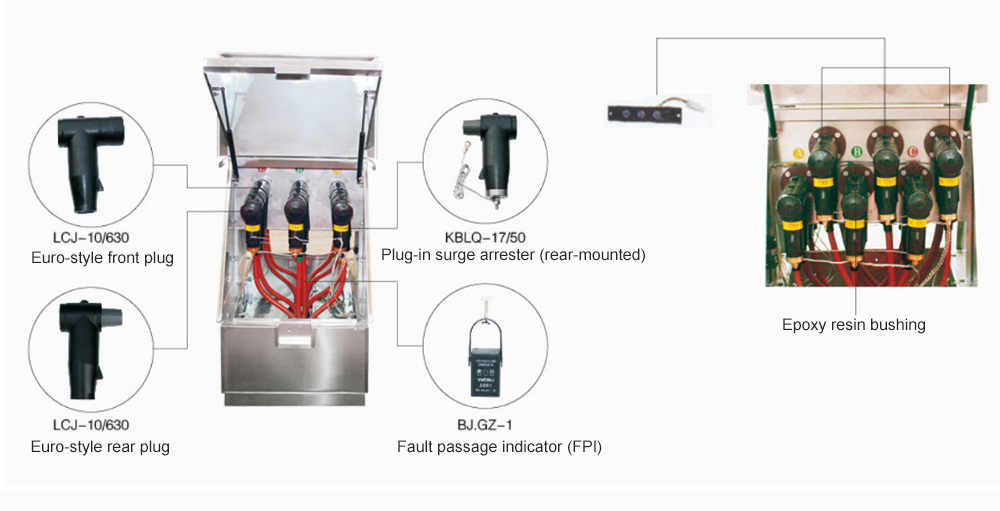

Sơ đồ phân phối bên trong hộp nối cáp 12 kv Châu Âu

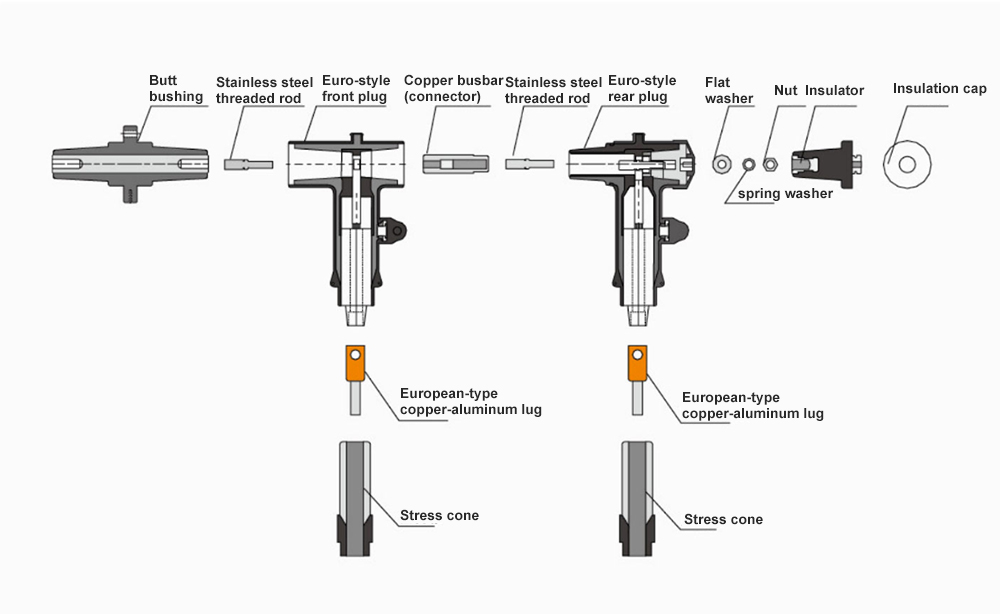

Sơ đồ nối hộp nối cáp 12kv Châu Âu:

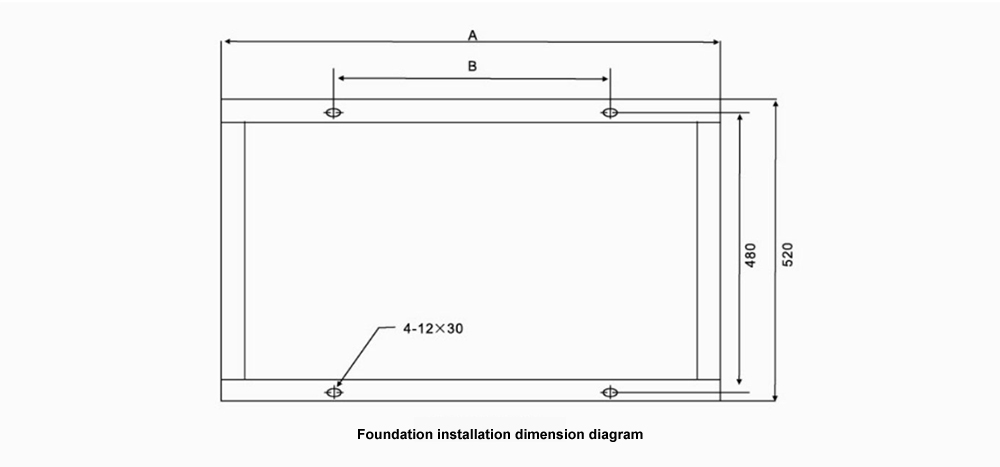

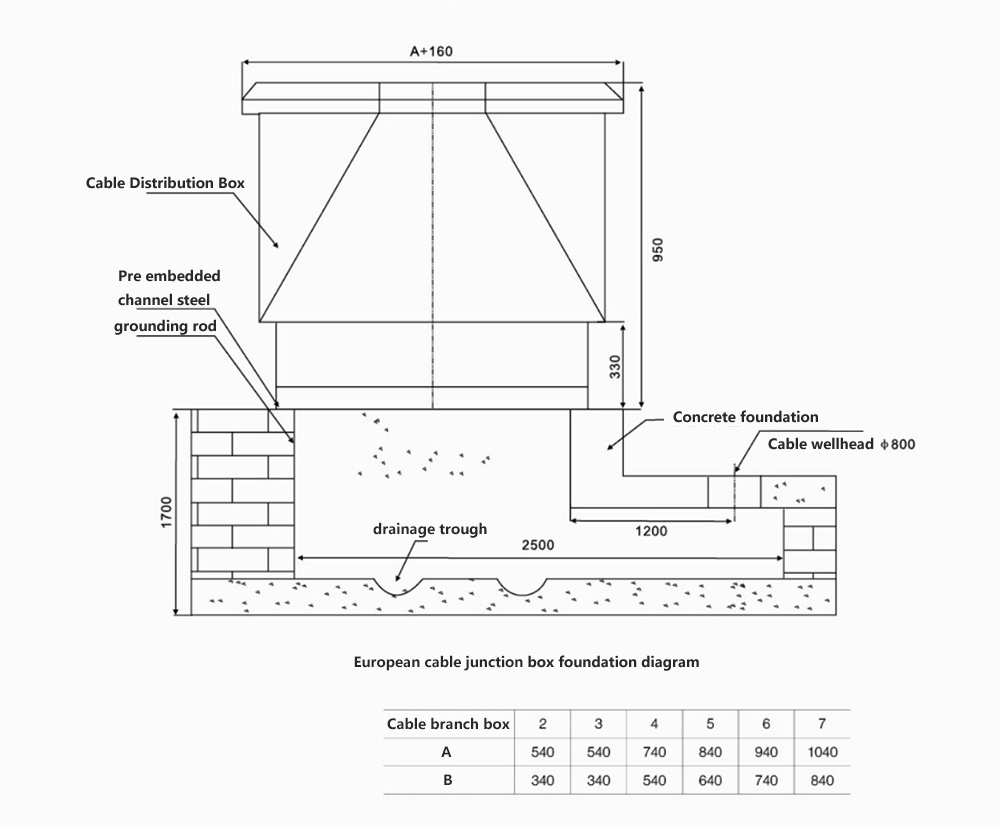

Sơ đồ móng hộp nối cáp 12KV Châu Âu

Nhà máy của chúng tôi

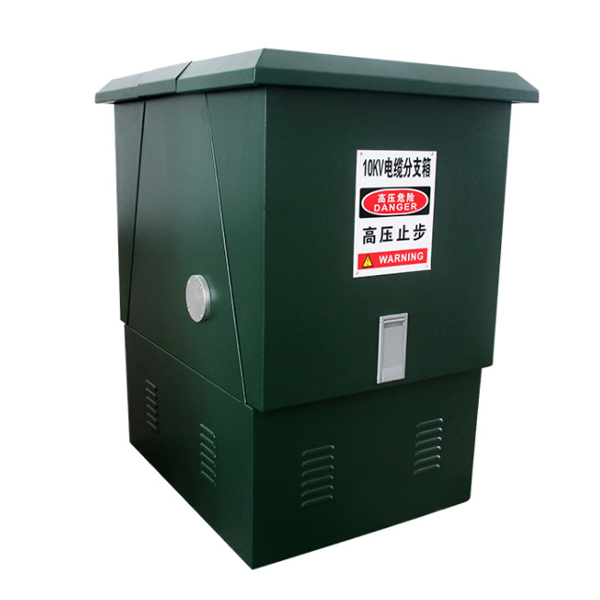

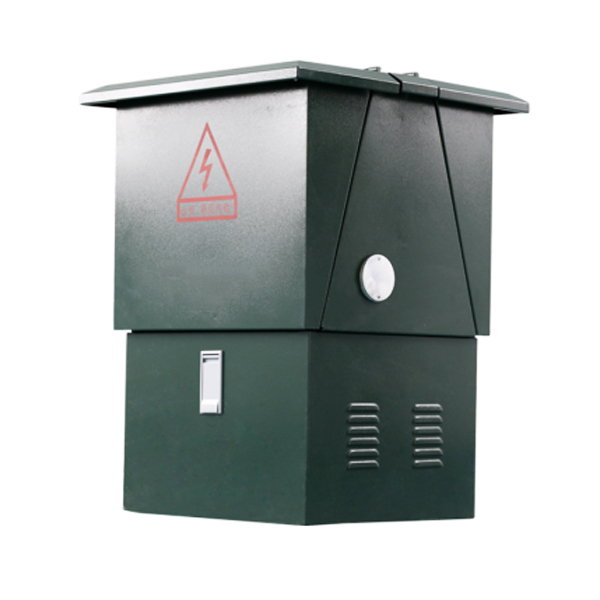

Sản phẩm trưng bày:
