Hộp phân phối điện áp thấp

Với sự phát triển của công nghệ điện, hộp phân phối điện áp thấp ngày càng hướng tới sự thông minh, mô-đun hóa, thu nhỏ và hiệu quả năng lượng cao. Hộp phân phối hạ thế do Cotenele sản xuất đáp ứng đầy đủ các ưu điểm của sản phẩm trên. Các hộp phân phối điện áp thấp mà chúng tôi sản xuất chủ yếu được sử dụng trong các tòa nhà dân cư, tòa nhà thương mại, nhà máy công nghiệp, cơ sở hạ tầng và lĩnh vực năng lượng tái tạo. Hộp phân phối hạ thế cotenele có chất lượng đáng tin cậy, kết cấu chắc chắn, kích thước nhỏ gọn, độ an toàn cao và từ lâu đã được đông đảo người dùng khen ngợi.

Hộp phân phối điện áp thấp là gì?

Hộp phân phối điện áp thấp là thiết bị phân phối điện đầu cuối của hệ thống phân phối điện. Hộp phân phối điện áp thấp có thể nhận điện từ thiết bị phân phối thượng nguồn như thiết bị đóng cắt điện áp thấp hoặc trạm biến áp và phân phối điện an toàn cho các tải gần đó, đồng thời cung cấp khả năng bảo vệ, giám sát và điều khiển cho các mạch và thiết bị liên quan. Ở đây, "điện áp thấp" thường dùng để chỉ các hệ thống có điện áp xoay chiều 380V hoặc 220V.

Các chức năng chính của nó có thể được tóm tắt thành bốn điểm:

1. Phân phối nguồn : Phân phối an toàn một nguồn điện đầu vào vào nhiều mạch nhánh thông qua các công tắc như cầu dao trong hộp phân phối điện áp thấp.

2. Bảo vệ mạch : Bộ ngắt mạch hoặc các công tắc khác được lắp trong hộp phân phối điện áp thấp sẽ tự động ngắt mạch khi xảy ra quá tải, ngắn mạch, rò rỉ hoặc các tình huống khác trên đường dây tải, bảo vệ thiết bị hạ lưu và an toàn cá nhân.

3. Điều khiển & Vận hành: Việc lắp đặt hộp phân phối hạ thế có thể điều khiển và vận hành các mạch hạ lưu tập trung và thuận tiện hơn.

4. Giám sát & Đo sáng: Các thiết bị được tích hợp trong hộp phân phối điện áp thấp có thể hiển thị điện áp, dòng điện và các thông số vận hành khác, đồng thời các thiết bị liên quan cũng có thể đo mức tiêu thụ năng lượng.

Cấu trúc chính & Thành phần cốt lõi

Hộp phân phối bao gồm vỏ và các bộ phận điện bên trong.

Vỏ bảo vệ các bộ phận bên trong và cung cấp khả năng chống bụi và chống ẩm cần thiết. Nó thường được làm bằng kim loại (ví dụ: thép) và cũng sử dụng các vật liệu cách điện khác. Tùy thuộc vào môi trường lắp đặt, vỏ bọc có xếp hạng bảo vệ chống xâm nhập (IP) khác nhau.

Các thành phần cốt lõi thực hiện các chức năng điện:

Phân loại hộp phân phối hạ thế

Hộp phân phối điện áp thấp có thể được phân loại theo nhiều cách:

1. Theo chức năng cốt lõi (phổ biến nhất)

2. Bằng phương pháp lắp đặt

• Treo tường: Nhỏ gọn, thích hợp cho các tòa nhà dân cư/thương mại, chiếm ít không gian.
• Sàn đứng (đứng tự do): Được thiết kế cho môi trường công nghiệp, có thể mang tải trọng lớn hơn, bảo trì dễ dàng.
• Gắn phẳng (lõm): Được gắn vào tường, mang tính thẩm mỹ, tiết kiệm không gian (phổ biến trong nhà).
• Loại ngoài trời : Xếp hạng IP cao hơn (ví dụ: IP54), có khả năng chống mưa, bụi và ăn mòn.

3. Theo loại công trình

• Bảng cố định (loại mở): Chỉ được bảo vệ ở mặt trước; các bộ phận mang điện có thể tiếp cận được từ các bên/phía sau. Đánh giá bảo vệ thấp, được sử dụng khi yêu cầu tối thiểu.
• Kèm theo (loại kín): Hộp phân phối điện áp thấp này được bao bọc ở tất cả các mặt ngoại trừ bề mặt lắp đặt và hiệu suất an toàn và bảo vệ của nó tương đối cao.
• Loại ngăn kéo: Bộ phận chức năng của hộp phân phối điện áp thấp này là ngăn kéo có thể tháo rời, có ưu điểm là khả năng thay thế tốt và độ tin cậy cao, phù hợp hơn cho những trường hợp có yêu cầu liên tục cao.
• Loại mô-đun: Cấu trúc bên trong của loại hộp phân phối này áp dụng mô-đun hóa tiêu chuẩn, có thể giảm và mở rộng các chức năng một cách linh hoạt.

4. Theo thứ bậc trong hệ thống điện

• Thiết bị phân phối sơ cấp: Loại hộp phân phối hạ thế này có thể đấu nối trực tiếp với máy biến áp và phân phối điện đến các vị trí hạ nguồn khác nhau; Giá trị định mức và công suất của máy biến áp cũng được yêu cầu phải tương đối cao.
• Thiết bị phân phối thứ cấp: Phân phối điện từ thượng nguồn đến tải cục bộ, cung cấp khả năng bảo vệ, giám sát và điều khiển.
• Thiết bị phân phối cuối cùng: Nằm xa nguồn điện; các đơn vị phi tập trung, có công suất nhỏ phục vụ trực tiếp cho người dùng cuối.

Làm sao để chọn được hộp phân phối hạ thế phù hợp?

Việc lựa chọn hộp phân phối phù hợp có thể nâng cao hiệu quả kinh tế và an toàn.

1. Trước hết cần làm rõ yêu cầu ứng dụng và yêu cầu tải

• Đặc tính tải: Thứ hai, cần làm rõ nguồn điện, điện áp (220V/380V) và dòng điện của tất cả các thiết bị. Đặc biệt chú ý đến dòng điện khởi động động cơ (dòng định mức 5‑7×).
• Mở rộng trong tương lai: dự trữ 10‑20% công suất dự phòng và mạch điện để bổ sung trong tương lai.

2. So khớp các thông số chính

• Điện áp định mức: phải phù hợp với điện áp hệ thống (ví dụ: 380V/220V).
• Dòng điện định mức: định mức thanh cái chính và cầu dao đầu vào phải ≥ tổng dòng điện hoạt động của tất cả các tải.
• Khả năng cắt ngắn mạch (Icu): thông số an toàn quan trọng nhất. Phải cao hơn dòng điện ngắn mạch dự kiến ​​tại điểm lắp đặt; nếu không thiết bị có thể bị phá hủy hoặc gây cháy.

3. Xác định xếp hạng IP bắt buộc

• Chọn mã IP phù hợp dựa trên độ ẩm, bụi, khí ăn mòn, v.v. Ví dụ: IP30 cho môi trường khô ráo trong nhà; IP54 hoặc cao hơn cho các vị trí ngoài trời hoặc bụi/ẩm ướt.

4. Xem xét vật liệu và tay nghề

• Vỏ bọc: độ dày thép phải đủ (ví dụ: khung chính ≥2,0mm) để đảm bảo độ bền cơ học.
• Dây dẫn: sử dụng đồng T2 chất lượng cao cho thanh cái chính; tránh nhôm hoặc đồng kém hơn.
• Thương hiệu & chất lượng: Lựa chọn nhà sản xuất, thương hiệu uy tín có thể đảm bảo chất lượng và giảm chi phí bảo trì sau bán hàng. Cần phải xác minh xem sản phẩm có chứng nhận CCC hợp lệ và báo cáo kiểm tra loại hay không.

Nhà máy của chúng tôi

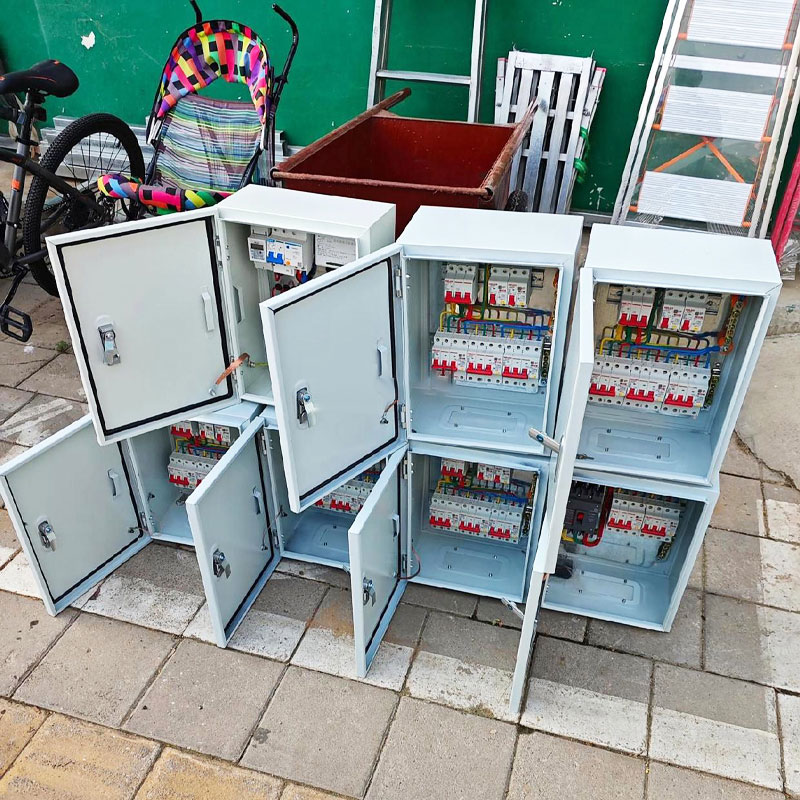

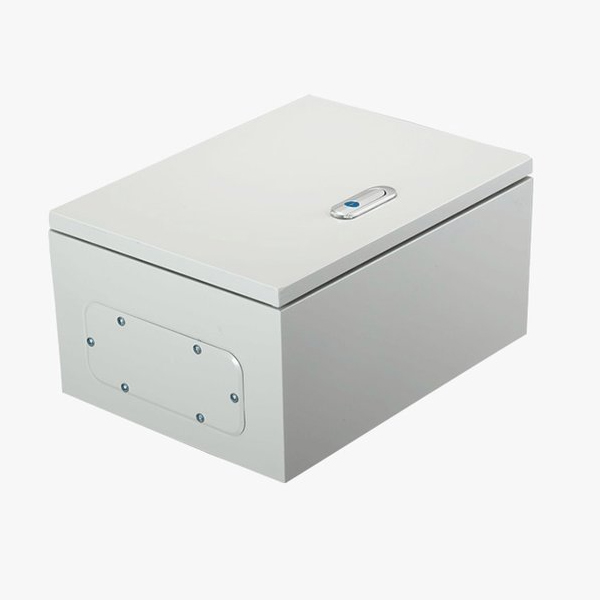

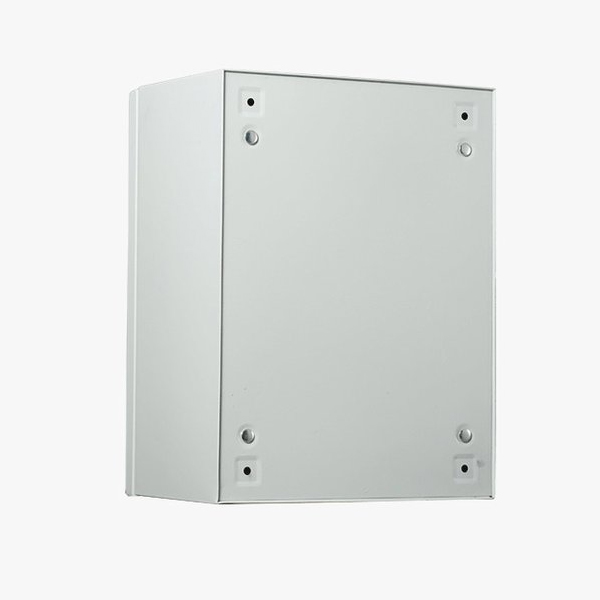

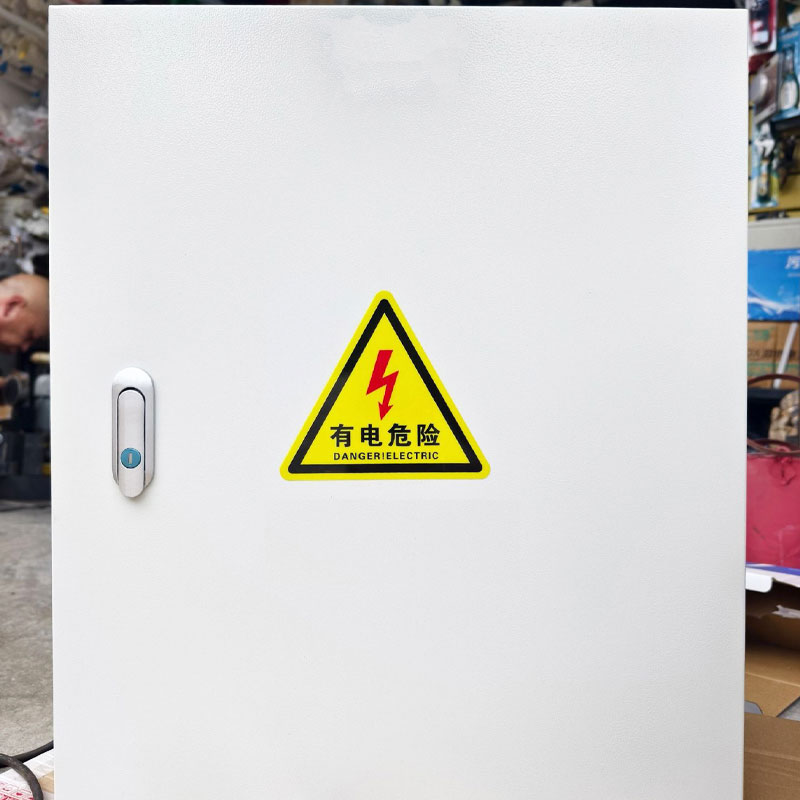

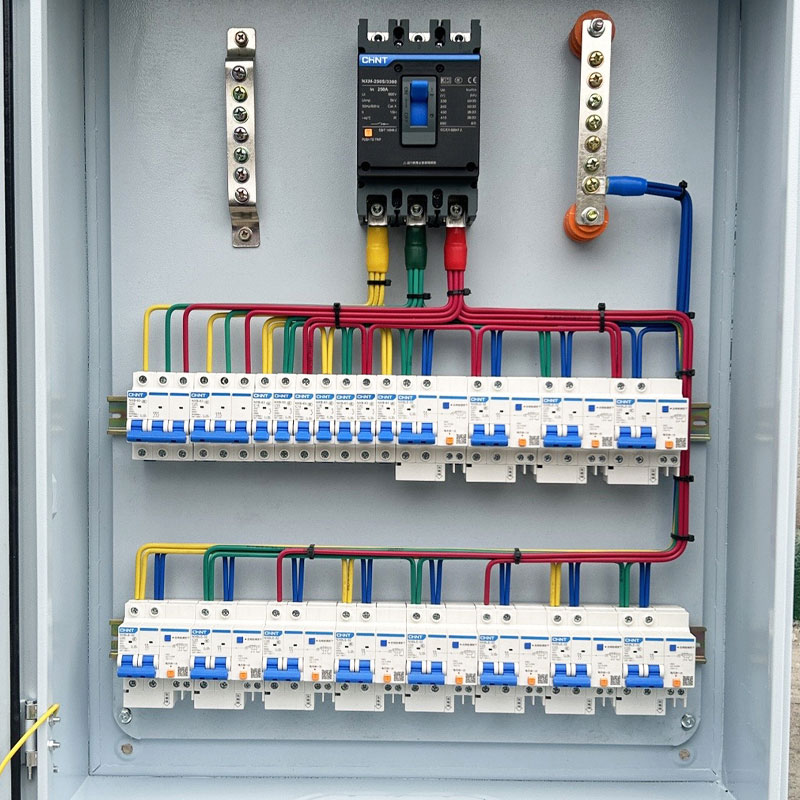

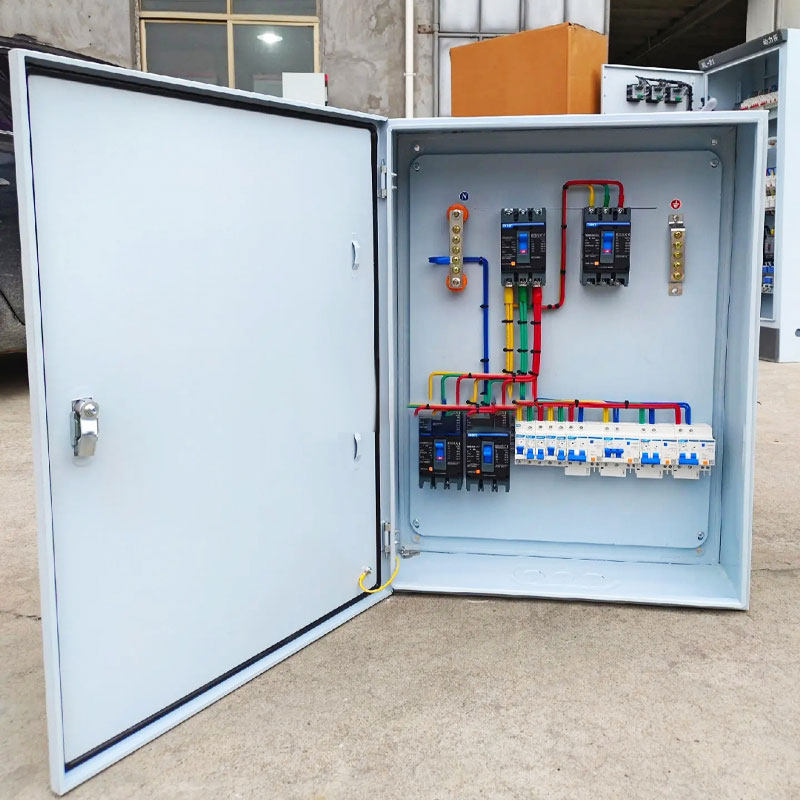

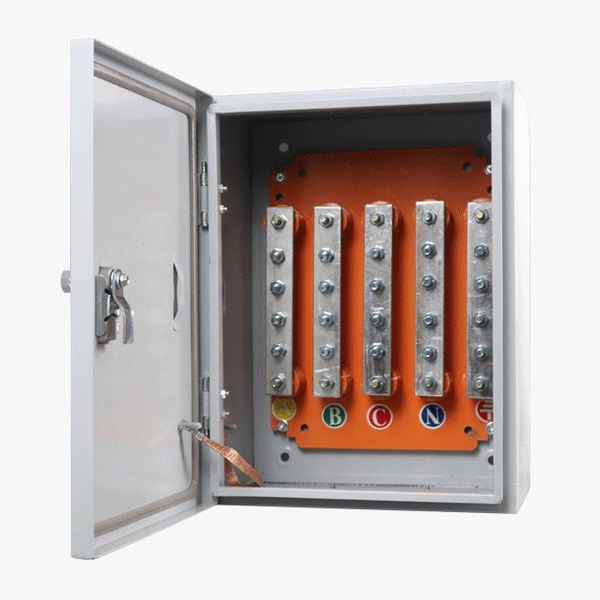

Sản phẩm hiển thị:
