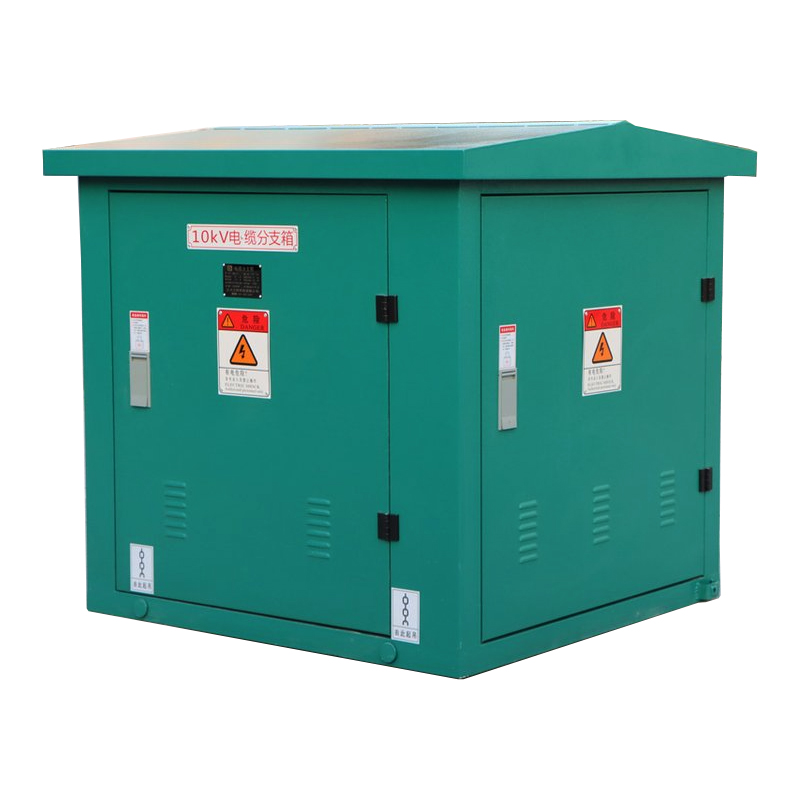

Bảng phân phối cáp nối hộp dây 22KV

Bảng phân phối cáp nối hộp đấu dây 22KV do Cotenele sản xuất là thiết bị phân phối ngoài trời có độ tin cậy cao, cách điện hoàn toàn, kín hoàn toàn, giải quyết các vấn đề chiếm diện tích đất lớn và độ an toàn thấp ở các đường dây trên không truyền thống, cho phép “đi cáp ngầm” và “chuyển đổi không dầu” của lưới điện. Hộp nhánh cáp 24kV này là thiết bị phân phối trung áp ngoài trời có điện áp định mức 24kV và tần số định mức 50Hz. Nó được lắp đặt tại các nút hoặc điểm phân nhánh của cáp điện để phân phối một lộ đến nhiều lộ ra, thường được sử dụng trong các hệ thống phân phối mạng vòng hoặc hướng tâm.

Cấu trúc và thành phần

Cấu trúc vỏ tủ phân phối cáp nối hộp Cotenele Box nhỏ gọn, chắc chắn và bền bỉ, bao gồm 2 phần sau:

1. Bao vây

• Chất liệu: Chất liệu vỏ hộp dây 22KV thường được làm bằng thép không gỉ, thép cán nguội sơn tĩnh điện hoặc thép mạ kẽm có khả năng chống ăn mòn và chịu va đập cơ học rất tốt.
• Xếp hạng bảo vệ: Vật liệu vỏ của Tủ phân phối cáp nối 22KV  thường được làm bằng thép không gỉ, thép cán nguội sơn tĩnh điện hoặc thép mạ kẽm, có khả năng chống ăn mòn và chống va đập cơ học tuyệt vời.
• Xếp hạng bảo vệ: Cấp bảo vệ vỏ của Bảng phân phối cáp thường đạt IP33 hoặc cao hơn (ví dụ: IP34D) dựa trên các tiêu chuẩn mới nhất, có thể cung cấp khả năng chống mưa, bụi và ăn mòn cho môi trường khắc nghiệt ngoài trời.
• Thiết kế kết cấu: Độ bền cơ học của Bảng phân phối cáp nối này đủ cao và được trang bị rãnh chống mưa và cửa đệm kín, kẹp cáp bên trong và đầu nối đất.

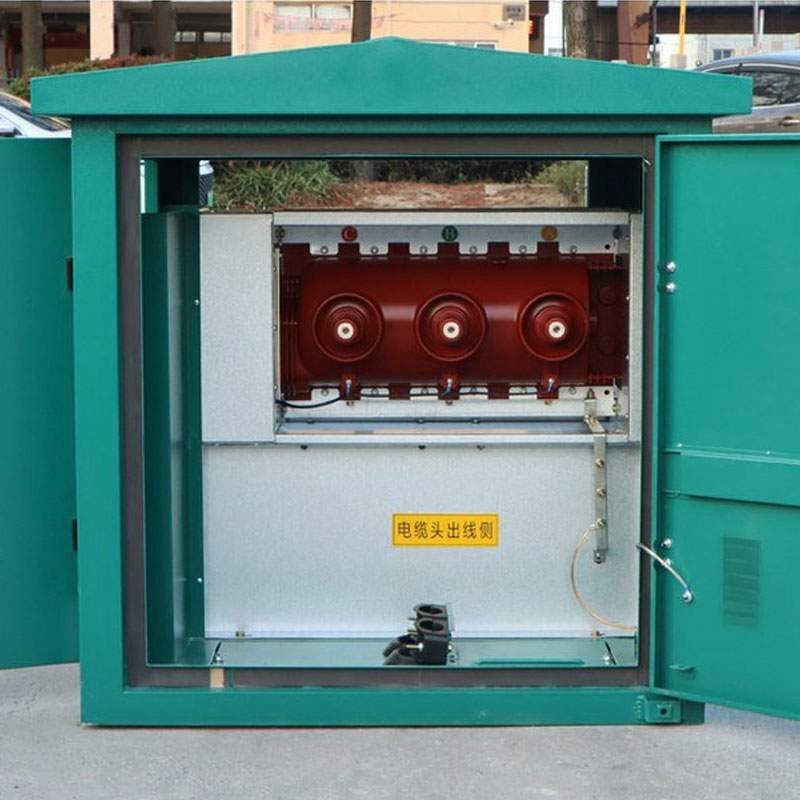

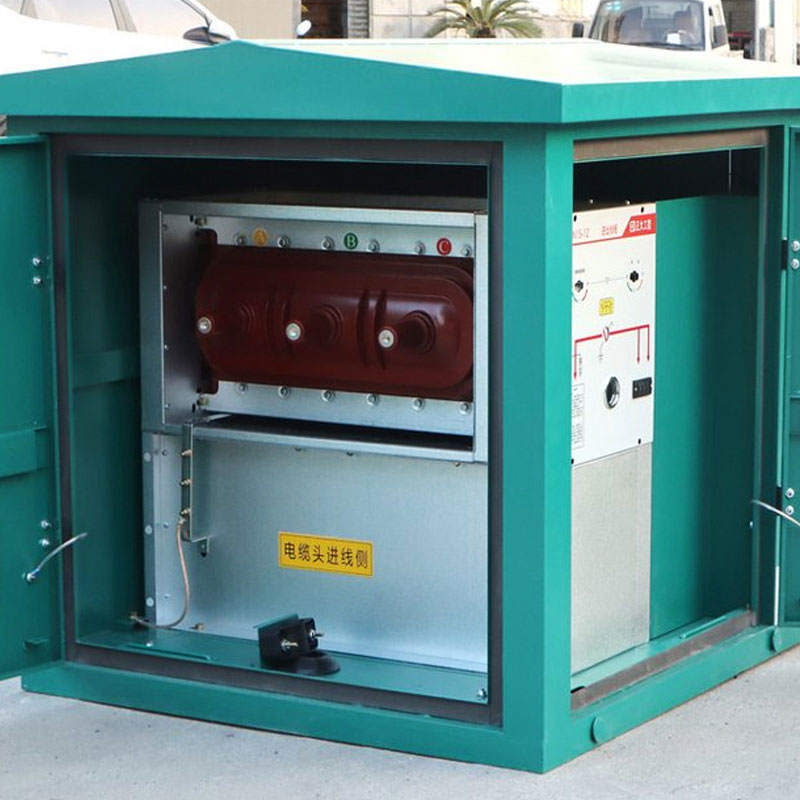

2. Các ngăn và linh kiện bên trong

• Ngăn chứa thanh cái (đầu nối lõi): Bảng phân phối cáp nối 22KV  thường sử dụng ống dẫn (đầu nối hai đầu) hoặc thanh cái đúc sẵn bằng cao su silicon làm đầu nối dẫn điện. Cấu trúc thanh cái sử dụng vật liệu cách nhiệt bằng không khí hoặc rắn, có thể bố trí cáp rõ ràng mà không cần nhịp lớn.
• Đầu nối cáp (đầu nối rời): Thành phần cốt lõi của Hộp nối dây 22KV chủ yếu bao gồm đầu nối mạch chính 630A được cố định bằng bu lông để tạo thành kênh chính và đầu nối nhánh 200A được kết nối với phía người dùng thông qua cắm trực tiếp.
• Hệ thống nối đất: Có một thanh cái nối đất chính bên trong hộp của Bảng phân phối cáp nối hộp nối dây 22KV, Tất cả các bộ phận kim loại và lớp che chắn cáp bên trong Hộp nối dây 22KV phải được nối đất chắc chắn để đảm bảo vận hành an toàn.

Các thành phần chức năng tùy chọn:

• Chỉ báo hiện diện điện áp: Chức năng chính của thành phần này là hiển thị xem thanh cái hoặc cáp có điện hay không, ngăn ngừa sự tiếp xúc ngẫu nhiên và đảm bảo an toàn cho nhân viên.
• Thiết bị chống sét: Thiết bị chống sét được lắp đặt ở phía vào hoặc phía ra để ngăn ngừa hư hỏng thiết bị do quá áp do sét.
• Đèn báo lỗi: Đèn báo này được lắp trên cáp để nhanh chóng xác định vị trí lỗi của thiết bị.
• Bộ chuyển mạch ngắt tải: Trong các hộp nhánh cáp loại chuyển mạch, công tắc cách ly tải loại SF6 hoặc chân không thường được sử dụng để cắt dòng tải.

Thông số kỹ thuật chính

Câu hỏi thường gặp (FAQ)

1. Hỏi: Làm thế nào để đạt được “có thể cắm trực tiếp” trong các hộp nhánh cáp 24kV?

Trả lời: Điều này chủ yếu áp dụng cho các đầu nối 200A trong các hộp nhánh kiểu Mỹ. Các đầu nối này có tính năng dập hồ quang bên trong hoặc cấu trúc đặc biệt và với công cụ vận hành chuyên dụng, chúng có thể được cắm/rút khi có tải, hoạt động như một công tắc ngắt tải. Lưu ý: Các đầu nối mạch chính 630A không bao giờ được cắm/rút trực tiếp; chúng chỉ được vặn vào/ra bằng dụng cụ sau khi ngắt điện.

2. Hỏi: Tại sao một số hộp nhánh đắt trong khi những hộp khác lại rẻ?

Trả lời: Sự khác biệt về giá chủ yếu đến từ vật liệu bên trong (cao su silicon nhập khẩu so với dây dẫn trong nước, dây dẫn hoàn toàn bằng đồng so với các loại khác), vật liệu vỏ (thép không gỉ so với thép sơn thông thường) và bao gồm các bộ phận chuyển mạch. Hộp nhánh có công tắc SF6 có giá cao hơn đáng kể so với loại cơ bản.

3. Hỏi: Các đầu nối bên trong có dễ bị hỏng do hơi ẩm xâm nhập không?

Trả lời: Hộp nhánh chất lượng cao sử dụng các đầu nối đúc sẵn bằng cao su silicon. Cao su silicon có tính kỵ nước tuyệt vời và độ đàn hồi cao. Khi được lắp đặt đúng cách (giao diện sạch sẽ), việc bịt kín bằng cáp cực kỳ hiệu quả, cho phép ngâm trong nước trong thời gian ngắn. Khả năng chống ẩm rất mạnh nếu lắp đặt đúng cách.

4. Hỏi: Sự khác biệt giữa hộp nhánh cáp và trạm chuyển mạch (thiết bị chính vòng) là gì?

Trả lời: Hộp nhánh cáp trung thế không có công tắc bên trong, không thể cắt dòng điện ngắn mạch và chỉ đóng vai trò là điểm kết nối vật lý. Thiết bị chính vòng (RMU) được trang bị các thiết bị chuyển mạch (cầu dao/công tắc cách ly tải) với các chức năng bảo vệ, điều khiển và đo sáng. Hộp nhánh cáp loại chuyển mạch được đặt giữa hai hộp và chức năng của nó tương tự như một thiết bị mạng vòng ngoài trời nhỏ gọn.

5. Hỏi: Lắp đặt hộp nhánh cáp có cần phải có nền móng không?

Đ: Vâng. Mặc dù bản thân thiết bị có thể được gắn trên mặt đất, nhưng để có bán kính uốn cáp thích hợp, khả năng chống thấm, chống bụi và thuận tiện khi vận hành, thường cần có một cột bê tông (cao khoảng 30–50 cm). Hộp được cố định trên bệ và cáp đi vào từ phía dưới.

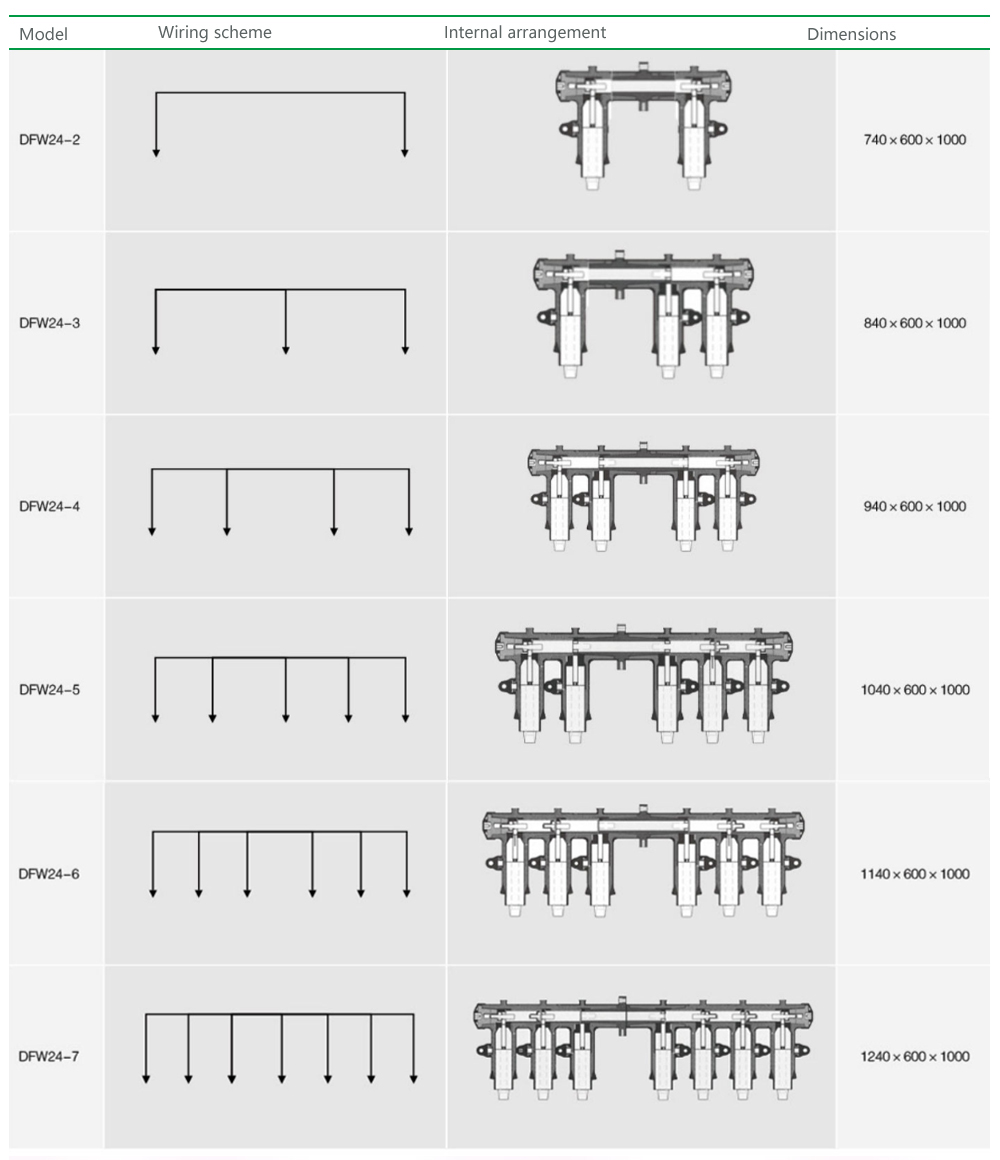

Mô tả số thứ tự

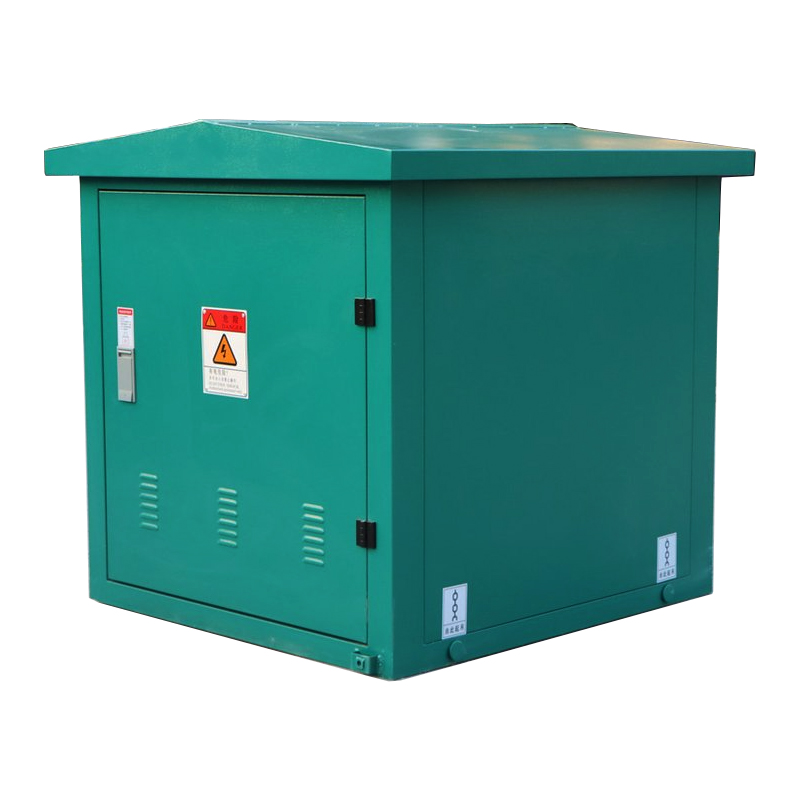

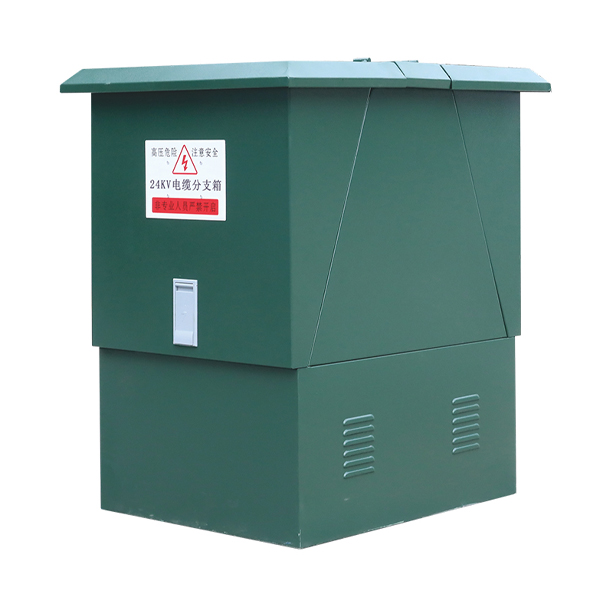

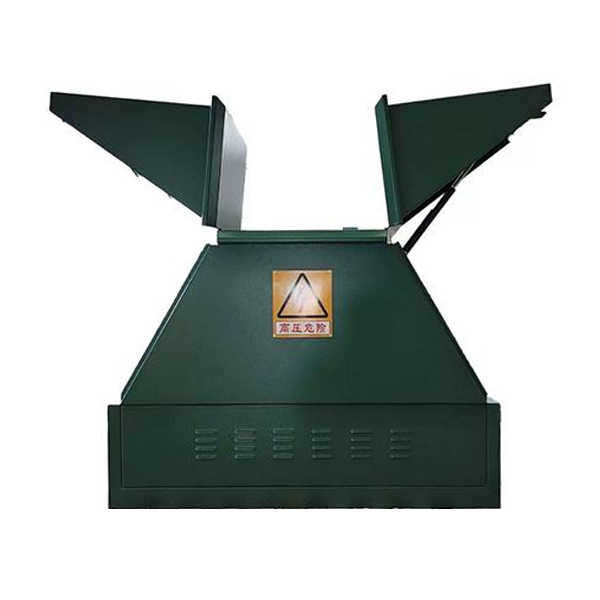

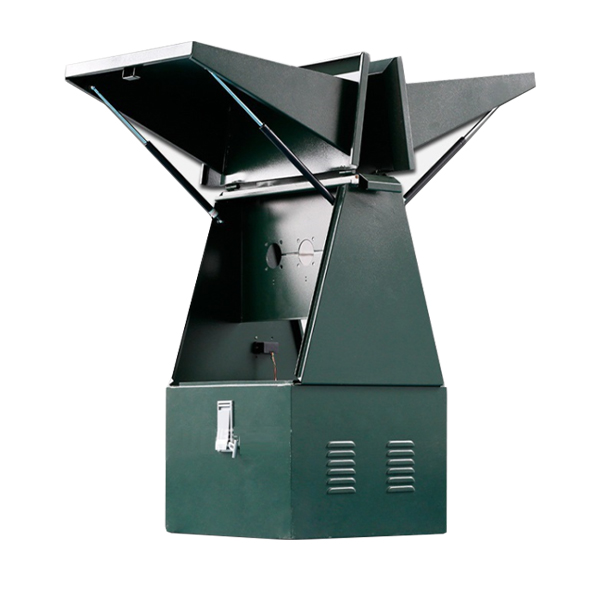

Sản phẩm hiển thị:
