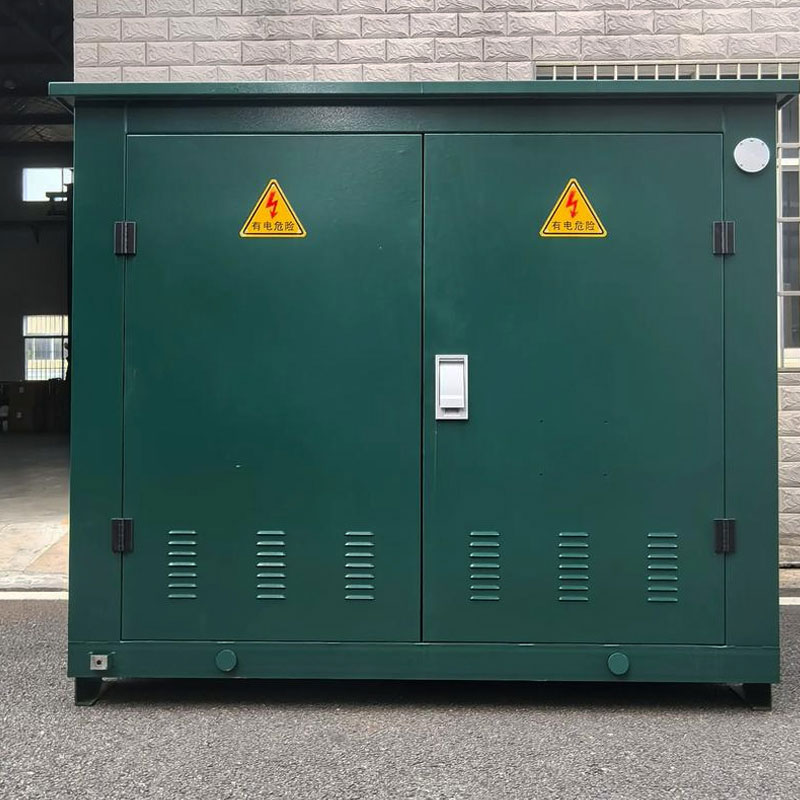

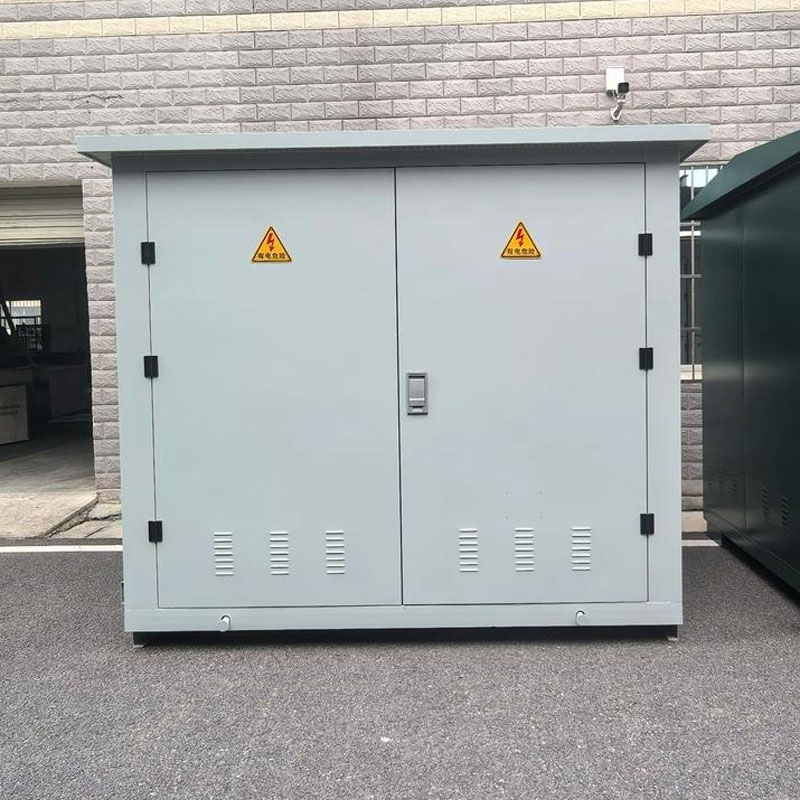

Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV

Cotenele là một trong những nhà sản xuất thiết bị điện nổi tiếng ở Trung Quốc, Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV của chúng tôi là thiết bị phân phối điện trong nhà hoặc ngoài trời được sử dụng rộng rãi trong mạng lưới truyền tải và phân phối 33kV. Chức năng chính của nó là cho phép phân nhánh, truyền tải và kết hợp năng lượng điện trong các đường dây cáp, cũng như phân đoạn và điều khiển đường dây (trong các mô hình cụ thể). Trong các hệ thống điện cao áp, nó đóng vai trò là điểm nút cho các đường dây cáp, phân phối điện năng đến từ một đường dây chính đến nhiều đường dây đi ra, từ đó mở rộng bán kính cung cấp điện, giảm chi phí dự án tổng thể và cải thiện tính linh hoạt và độ tin cậy của nguồn cung cấp.

Thông số kỹ thuật chính

Nguyên lý làm việc của sản phẩm

Nguyên lý hoạt động của Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV dựa trên hoạt động phân chia dòng điện của các mạch song song.

1. Nguồn điện đầu vào: Cáp cao thế đưa năng lượng điện thông qua các phụ kiện đi vào và cung cấp cho các đầu nối vào của thanh cái (thanh đồng) hoặc công tắc SF6 bên trong hộp.

2. Thu thanh cái: Năng lượng điện được thu vào thanh cái ba pha bên trong hộp.

3. Ngõ ra nhánh: Nhiều cáp ra được kết nối đồng thời vào cùng một thanh cái pha thông qua các đầu nối cáp (loại cơ bản), hoặc dẫn ra từ phía ra của công tắc (loại công tắc).

4. Bảo vệ và giám sát: Trong quá trình vận hành, thiết bị chống sét sẽ triệt tiêu quá điện áp theo thời gian thực; Đèn báo điện áp và đèn báo lỗi (tùy chọn) được sử dụng để theo dõi trạng thái của mạch. Nếu được trang bị công tắc cách ly tải, mạch điện có thể bị ngắt trong quá trình bảo trì, tạo thành điểm cách ly rõ ràng.

Phạm vi hoạt động của Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV

Cấp điện áp 33kV xác định thiết bị này chủ yếu được sử dụng trong hệ thống phân phối điện lớn:

• Mạng phân phối lõi đô thị: Là phần bổ sung cho hộp mạch vòng 33kV, Hộp nối điện 33KV thường được sử dụng làm nút mạng phân phối cáp ở các đường phố đông đúc và trung tâm thương mại, giảm chiếm đất.
• Doanh nghiệp công nghiệp và khai thác mỏ: Ở một số nhà máy lớn, người dùng còn có thể phân phối điện từ trạm biến áp chính 33kV đến các trạm biến áp trong từng phân xưởng thông qua hộp nhánh cáp 33kV.
• Nhà máy năng lượng tái tạo:

1. Điện gió: Trong các nhà máy điện gió, Hộp nối điện 33KV được sử dụng để nối đường dây thu gom của nhiều tuabin gió.
2. PV năng lượng mặt trời: Trong các nhà máy quang điện lớn, hộp nhánh cáp trung thế được sử dụng để kết nối máy biến áp loại hộp 33kV và đường dây giữa chúng, đồng thời kết nối với trạm biến áp tăng cường.

• Giao thông và Cơ sở hạ tầng: Hộp nhánh cáp 33kV còn được sử dụng làm điểm trung chuyển và phân phối cho các tuyến cáp đường dài trong các hệ thống điện phục vụ xây dựng cơ sở hạ tầng như đường cao tốc, đường hầm, sân bay.

Những lưu ý khi sử dụng Hộp nối điện 33KV

1. Khả năng thích ứng với môi trường:

• Ở độ cao trên 1000 mét, hãy xem xét độ bền cách nhiệt bên ngoài bị giảm; chỉ định một thiết kế kiểu cao nguyên cho nhà sản xuất.
• Ở khu vực có nhiều muối hoặc độ ẩm cao, vỏ bọc của Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV phải được làm bằng vật liệu thép không gỉ 316L và lớp phủ vỏ bọc phải được tăng cường bằng các biện pháp chống ăn mòn.

2. Chống thấm và chống ngâm: Mặc dù hộp nhánh cáp này có mức độ bảo vệ cao nhưng nếu có nước tích tụ trong rãnh cáp hoặc hố móng có thể khiến các phụ kiện cáp bị ngâm trong nước lâu ngày, có thể dẫn đến trục trặc. Vì vậy, cần phải đảm bảo thoát nước trơn tru.

3. Ngăn chặn hoạt động sai: Đối với Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV có công tắc cách ly tải, cần xác nhận trạng thái hiện tại của mạch trước khi vận hành. vui lòng không mở hoặc đóng cầu dao khi có điện trừ khi công tắc được xếp hạng để ngắt tải.

4. Yêu cầu nối đất: Vỏ của Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV  phải được nối đất chắc chắn và kết nối dây nối đất của lớp bảo vệ cáp phải chính xác và được tiêu chuẩn hóa để  đảm bảo an toàn cho nhân viên.

5. Chống ẩm: Đối với Thiết bị đóng cắt phân phối cáp hộp nối điện 33KV cách điện bằng không khí  (các thanh đồng hở), phải lắp đặt các thiết bị sưởi và hút ẩm để ngăn hiện tượng leo hoặc đoản mạch do ngưng tụ.

Làm thế nào để chọn thiết bị đóng cắt phân phối cáp phù hợp?

Vui lòng xác nhận các thông số kỹ thuật và cấu hình chính sau đây khi  chọn:

1. Điện áp định mức: Điện áp định mức của Thiết bị đóng cắt phân phối cáp phải phù hợp với điện áp danh định của hệ thống là 33KV/35kV ( Điện áp tối đa là 40,5kV)

2. Dòng điện định mức: Dòng điện định mức của thanh cái chính của Thiết bị đóng cắt phân phối cáp 33kV thường là 630A, nhưng chúng ta vẫn nên lựa chọn dòng điện phù hợp dựa trên dòng điện tải thực tế. Nếu cần dòng điện cao hơn, vui lòng liên hệ với nhà sản xuất trước và tùy chỉnh sản phẩm theo yêu cầu của bạn.

3. Số lượng mạch: Xác định cấu hình đường dây cần thiết, chẳng hạn như một đầu vào và bao nhiêu đường đầu ra hoặc bao nhiêu đường đầu vào và bao nhiêu đường đầu ra.

4. Có cần chuyển đổi hay không:

• Đối với phân nhánh cáp thuần túy với tần số hoạt động thấp: chọn hộp phân nhánh cáp cơ bản.
• Để cách ly lỗi, cấp nguồn mạng vòng hoặc bảo trì các điểm cách ly: chọn hộp nhánh cáp loại công tắc cách ly tải.

5. Phương pháp cách nhiệt: nên sử dụng hộp nhánh cáp kiểu Châu Âu cách nhiệt và kín hoàn toàn (dùng cao su silicone đúc sẵn hoặc đầu nối EPDM) để đảm bảo độ an toàn cao và phù hợp khi sử dụng ngoài trời.

6. Chất liệu vỏ: Thông thường nên sử dụng vỏ hộp nhánh cáp bằng thép không gỉ để sử dụng ngoài trời. Đối với khu vực có tính ăn mòn cao cần chọn  vỏ inox 316.

7. Chức năng bổ sung: Xác định xem có cần bảo vệ chống sét, chỉ báo lỗi hay giám sát thông minh (giao diện DTU/FTU) để tự động hóa phân phối hay không.

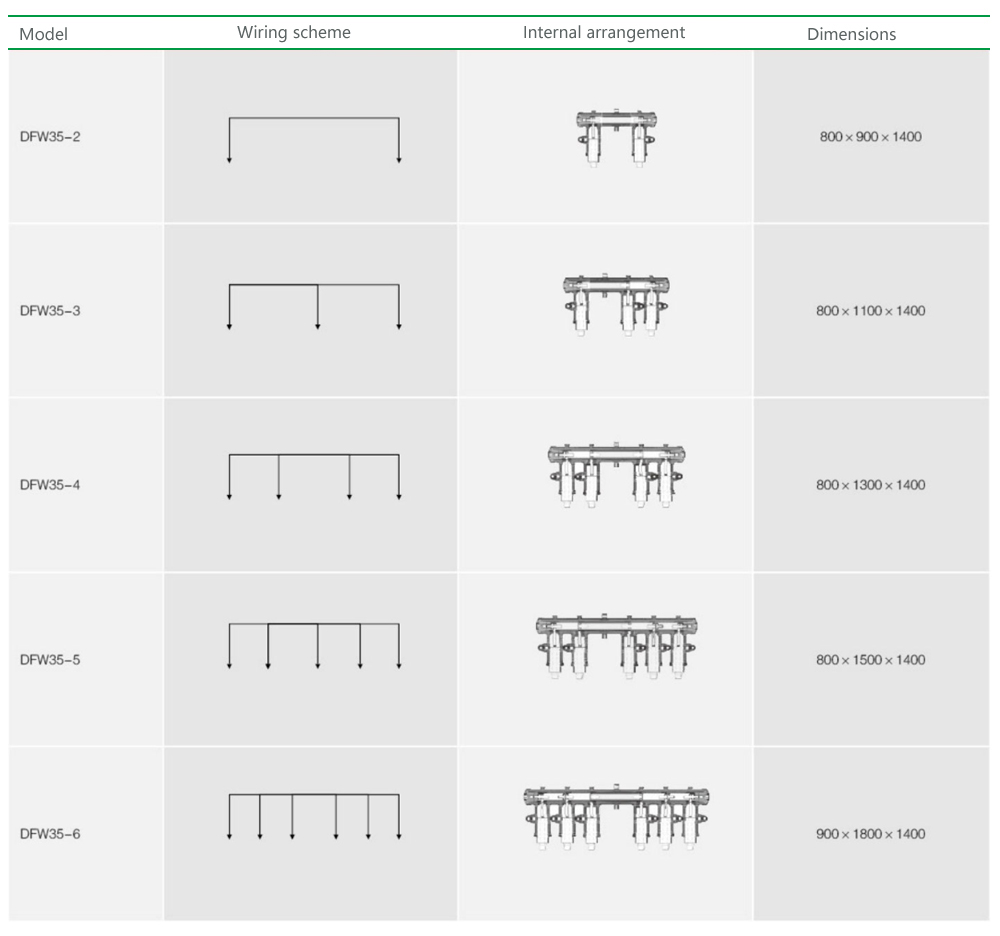

Sơ đồ số thứ tự:

Xưởng sản xuất

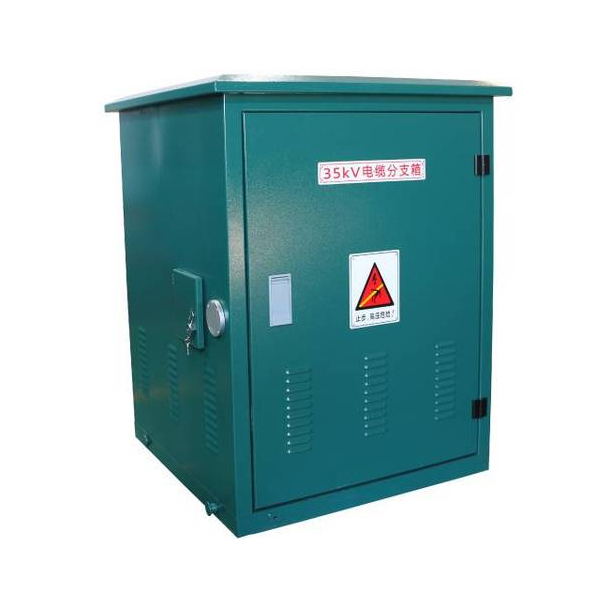

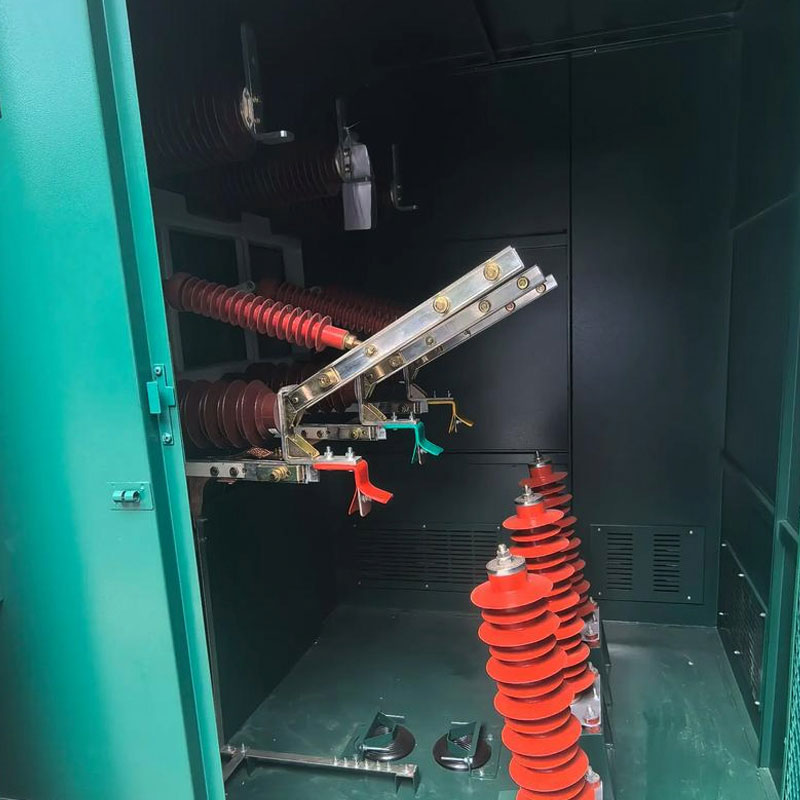

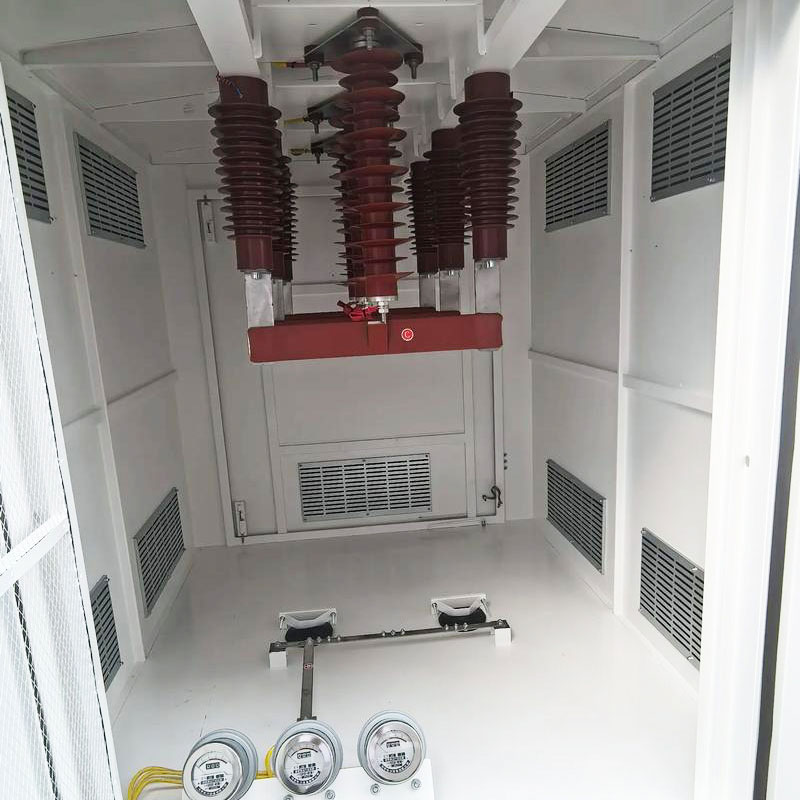

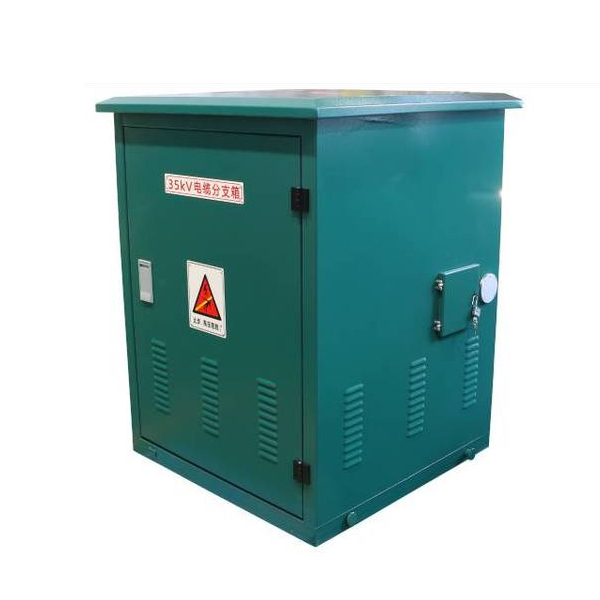

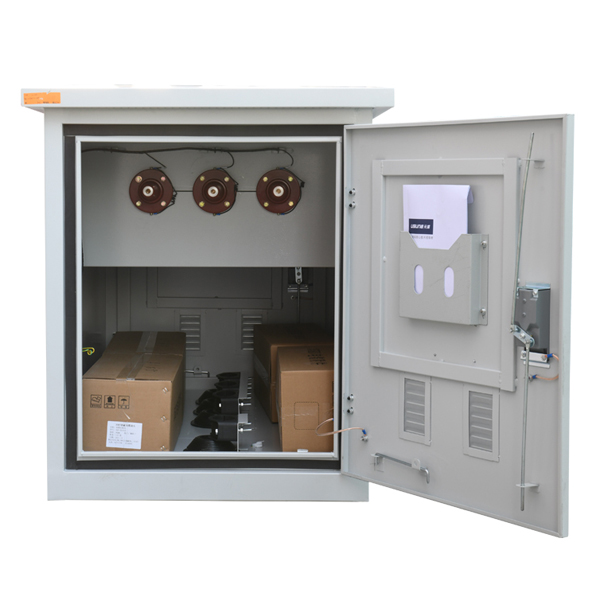

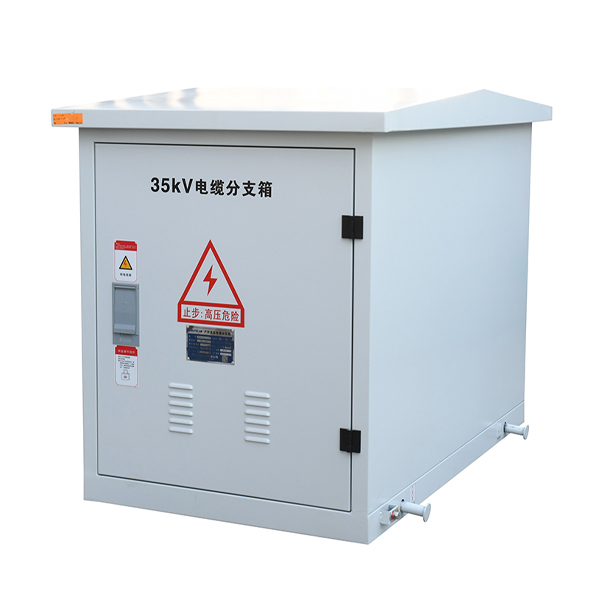

Sản phẩm hiển thị
