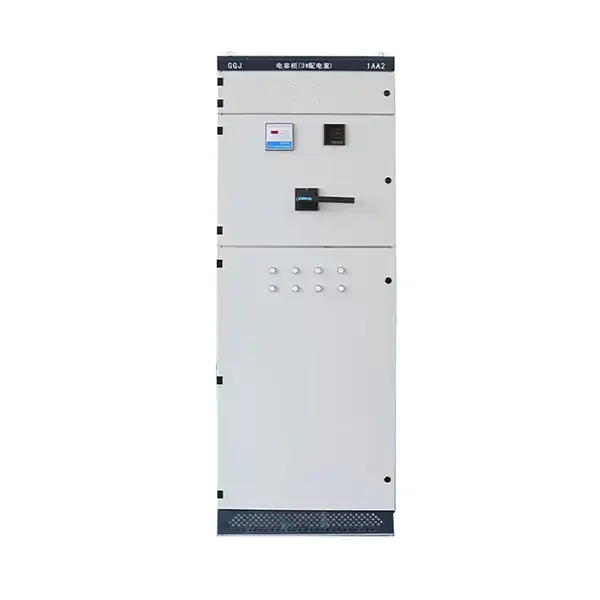

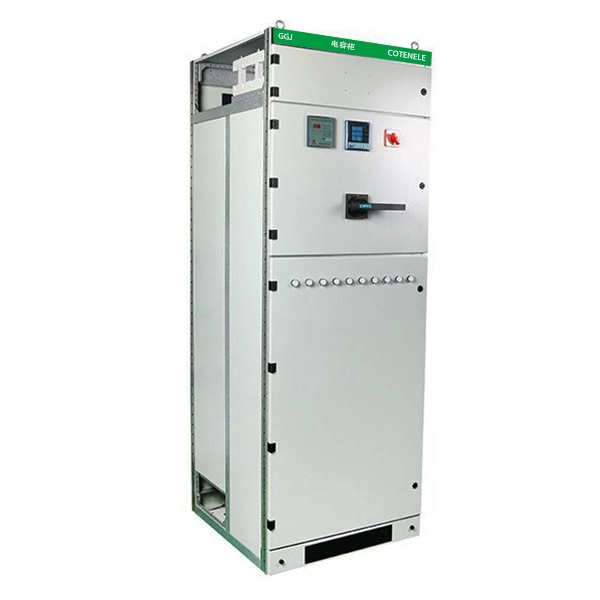

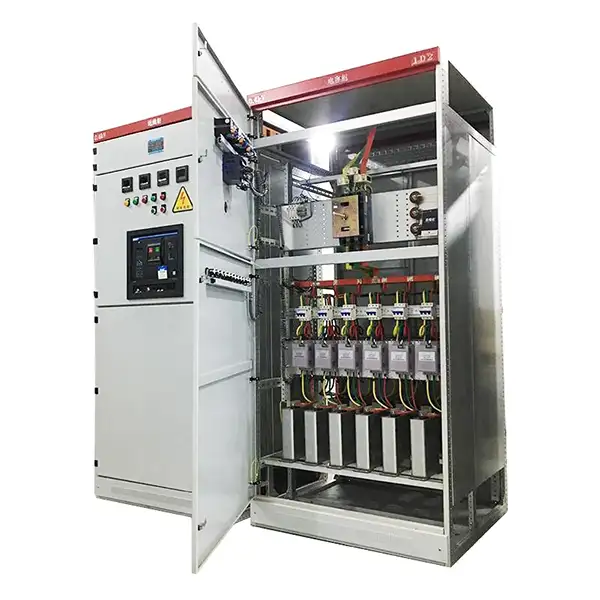

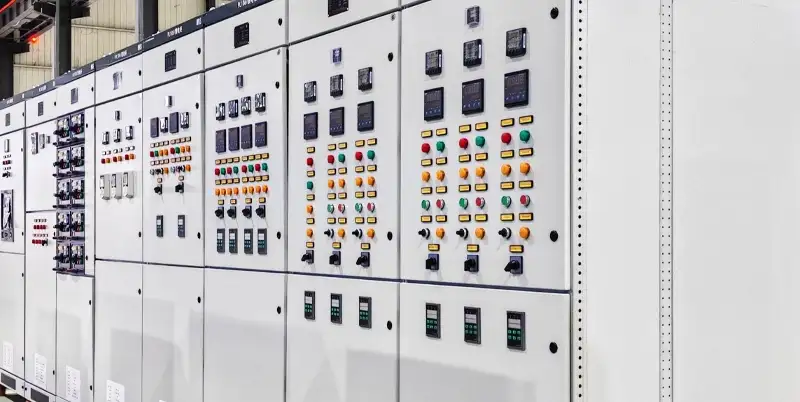

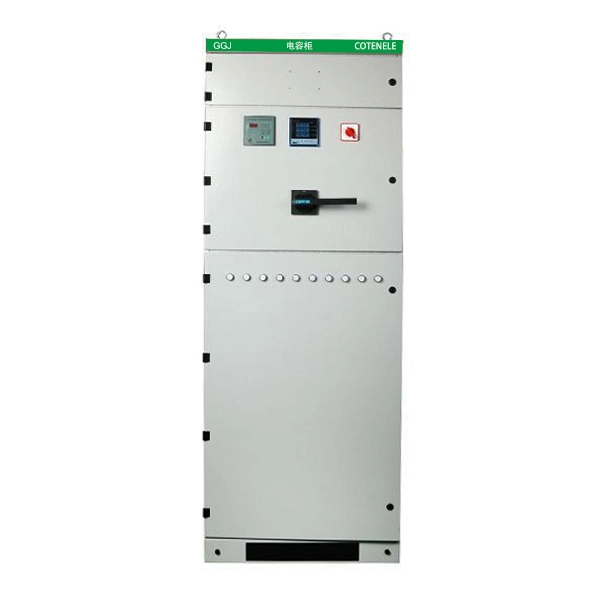

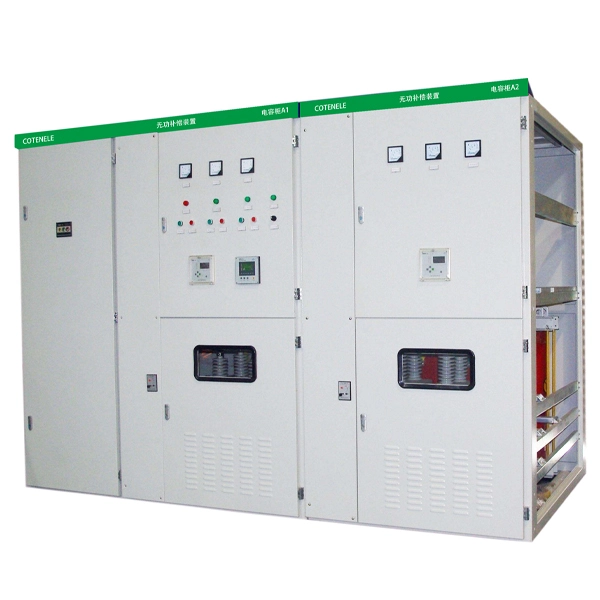

Bảng điều khiển LV thiết bị bù công suất phản kháng tự động GGJ

Bảng điều khiển LV của thiết bị bù công suất phản kháng tự động GGJ là thiết bị phân phối điện thông minh do Cotenele sản xuất. Thiết bị đóng cắt điện áp thấp này cải thiện hệ số công suất trong lưới điện hạ thế 380V bằng cách tự động chuyển đổi tụ điện.

Bộ điều khiển máy vi tính của nó theo dõi công suất phản kháng trong thời gian thực và đạt được mức bù ổn định trên 0,95, với thời gian phản hồi nhanh tới 20 ms. Tủ cung cấp nhiều chức năng bảo vệ và hỗ trợ liên lạc để giám sát nguồn điện.

Tủ điện hạ thế này được sử dụng rộng rãi trong các nhà máy công nghiệp, tòa nhà và cơ sở đô thị, phù hợp với các máy biến áp có công suất từ ​​130 đến 600 kVA.

Thiết bị bù công suất phản kháng tự động GGJ tuân thủ các tiêu chuẩn quốc gia và quốc tế bao gồm GB/T 15576, GB 7251.1 và IEC 60439-1, đảm bảo an toàn và tin cậy như một giải pháp tiết kiệm năng lượng hiện đại.

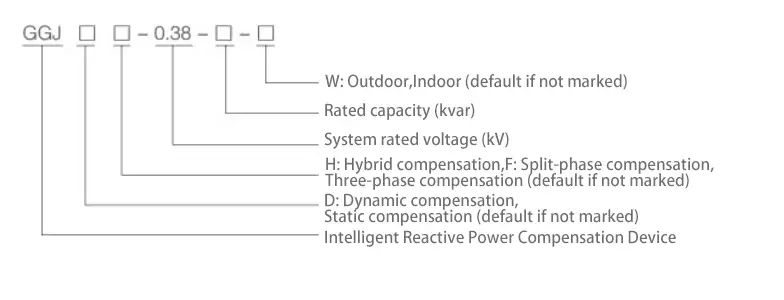

Mô Hình và Ý Nghĩa

Thông số kỹ thuật chính

Tính năng sản phẩm

• Sử dụng bộ điều khiển thông minh để điều khiển, có các chức năng hoàn chỉnh và hiệu suất đáng tin cậy. Chế độ bù là tự động và có thể nâng hệ số công suất lên trên 0,9.

• Hiển thị hệ số công suất lưới theo thời gian thực:

• Độ trễ (0,00–0,99)

• Dẫn đầu (0,00–0,99)

• Cung cấp nhiều chức năng bảo vệ bao gồm quá điện áp, quá hài hòa, bù quá mức, lỗi hệ thống, mất pha và bảo vệ quá tải.

• Ghi nhớ các thông số đã cài đặt; các thông số không bị mất khi mất điện. Khi lưới trở lại bình thường, thiết bị sẽ tự động hoạt động trở lại mà không cần can thiệp thủ công.

• Có khả năng bù tách pha hoặc bù lai dựa trên điều kiện cân bằng tải của lưới điện.

• Khả năng chống nhiễu mạnh mẽ; có thể chịu được các xung nhiễu có biên độ 2000V trực tiếp từ lưới điện, vượt tiêu chuẩn chuyên môn quốc gia.

Chức năng giám sát mạng phân phối điện tùy chọn

• Đo theo thời gian thực và ghi lại hàng giờ điện áp ba pha, dòng điện, tần số, công suất tác dụng, công suất phản kháng, hệ số công suất, năng lượng tác dụng và năng lượng phản kháng ở phía hạ áp của máy biến áp.

• Tổng độ méo hài (THD) của điện áp và dòng điện, cũng như các thành phần hài riêng lẻ từ bậc 2 đến bậc 25.

• Được trang bị giao diện RS-232 và RS-485, hỗ trợ đọc dữ liệu qua PDA, cũng như giao tiếp từ xa để đọc đồng hồ không dây, kiểm tra thiết bị, cài đặt tham số và truy xuất dữ liệu được ghi và thời gian thực.

• Chức năng phân tích dữ liệu bao gồm phân tích tải vận hành, truy vấn thống kê, đánh giá toàn diện chất lượng nguồn điện, tính toán mức điện áp, tốc độ tải nguồn điện, tỷ lệ độ tin cậy và tốc độ tải tối đa cũng như các truy vấn về hệ số công suất, công suất tác dụng và công suất phản kháng theo khoảng thời gian. Hệ thống cũng có thể tạo ra các đường cong của điện áp pha, dòng điện và hệ số công suất, đồng thời in các báo cáo thống kê và phân tích toàn diện.

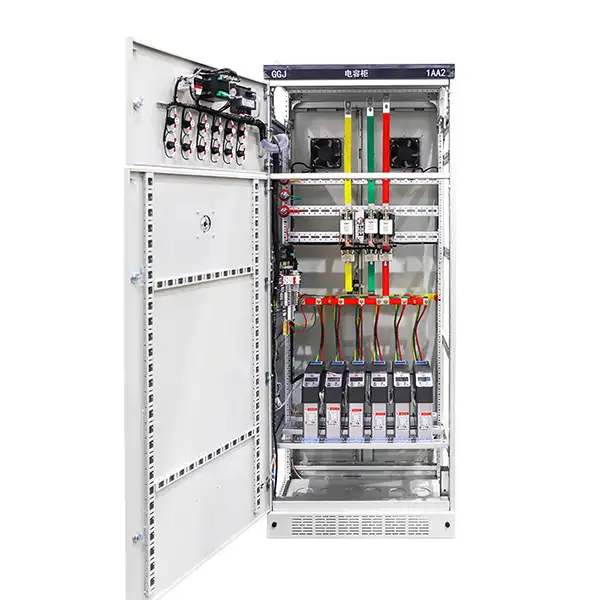

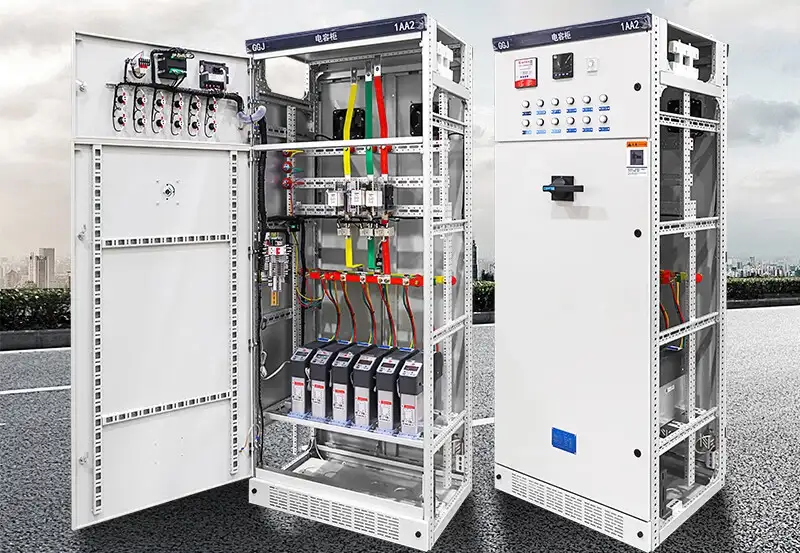

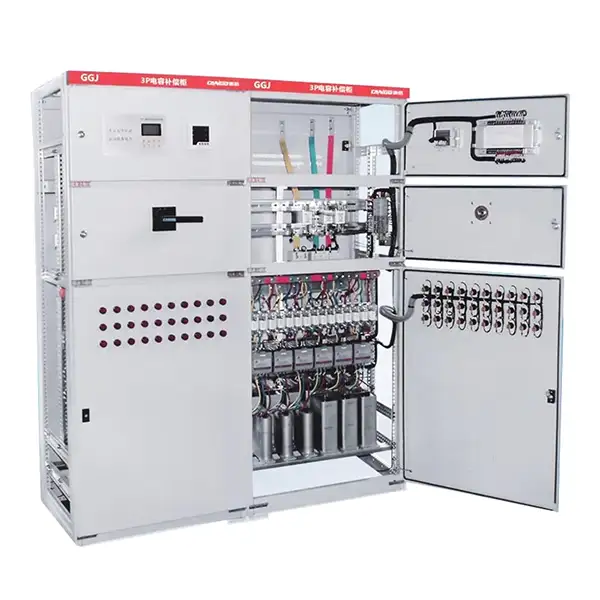

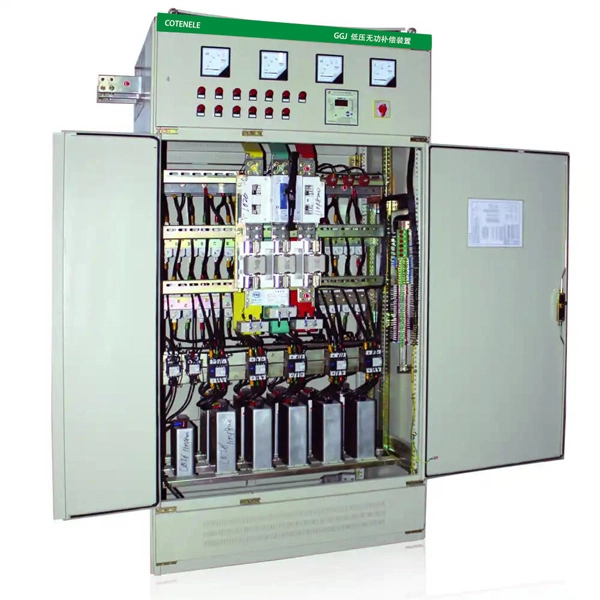

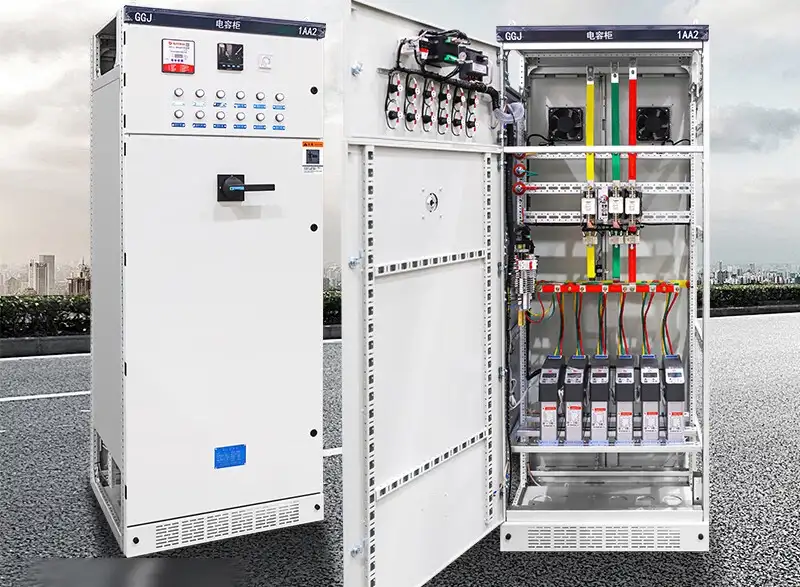

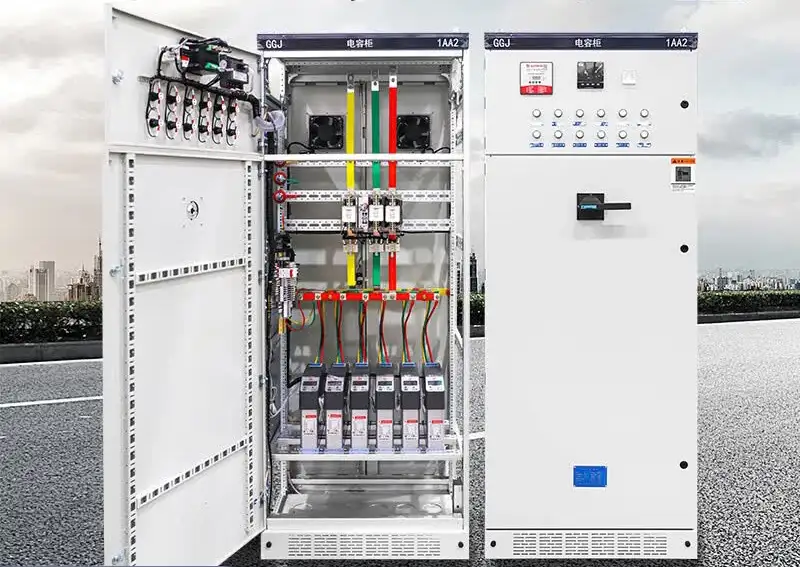

Cấu trúc sản phẩm và thành phần chính

Bảng điều khiển LV của thiết bị bù công suất phản kháng tự động GGJ được làm bằng thép tấm cán nguội chất lượng cao với cấu trúc khép kín và lớp phủ phun chống ăn mòn. Các thành phần cốt lõi của nó bao gồm:

Bộ điều khiển công suất phản kháng thông minh:Thành phần này là “bộ não” của thiết bị bù, giám sát công suất phản kháng và hệ số công suất theo thời gian thực và đưa ra các lệnh chuyển mạch.

Tụ điện:phần tử bù cốt lõi tạo ra công suất phản kháng. Các thiết kế hiện đại chủ yếu sử dụng tụ điện tự phục hồi loại khô, hoạt động tốt hơn loại tụ dầu truyền thống.

Thiết bị chuyển mạch:thực hiện các lệnh điều khiển để đóng/mở tụ điện.

Các loại phổ biến:công tắc tơ tụ điện và công tắc không chuyển mạch nhanh bằng thyristor.

Ngắt kết nối công tắc/cầu chì:cung cấp bật/tắt nguồn chính và bảo vệ ngắn mạch.

Rơle quá tải nhiệt:cung cấp bảo vệ quá tải cho tụ điện.

Dụng cụ hiển thị:bảng điều khiển thường bao gồm máy đo hệ số công suất, ampe kế, vôn kế để theo dõi thời gian thực.

Nguyên tắc làm việc

Bộ điều khiển bên trong tủ liên tục theo dõi tín hiệu điện áp và dòng điện của lưới điện, tính toán công suất phản kháng và hệ số công suất theo thời gian thực.

Khi hệ số công suất giảm xuống dưới giá trị mục tiêu đặt trước (ví dụ: 0,95), bộ điều khiển sẽ tự động chuyển mạch một hoặc nhiều dàn tụ điện thông qua các thiết bị chuyển mạch.

Bởi vì dòng điện tụ dẫn trước điện áp, dòng điện phản kháng điện dung bù đắp dòng điện phản kháng trễ của tải cảm ứng, từ đó nâng hệ số công suất lưới lên giá trị mục tiêu và đạt được cân bằng công suất phản kháng cục bộ.

Quy trình điều khiển tự động vòng kín này đảm bảo rằng tủ GGJ theo dõi chính xác các thay đổi của tải đồng thời tránh cả bù quá mức và bù dưới mức, giữ cho lưới điện ở trạng thái vận hành hiệu quả.

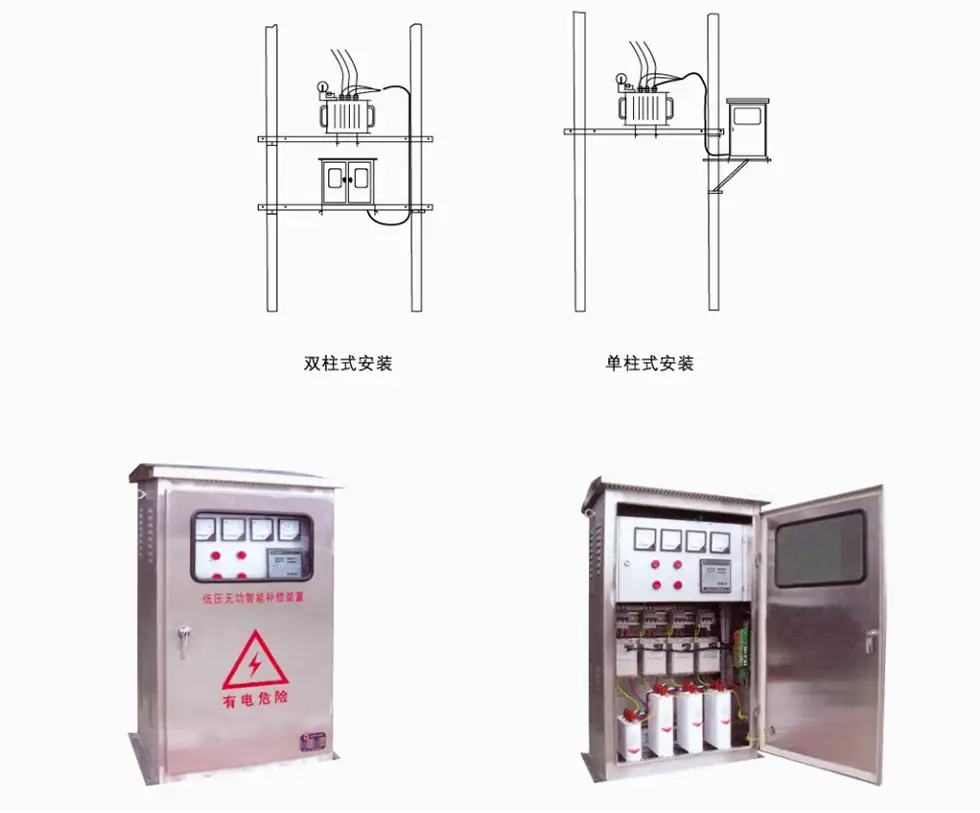

Phương pháp lắp đặt cột ngoài trời

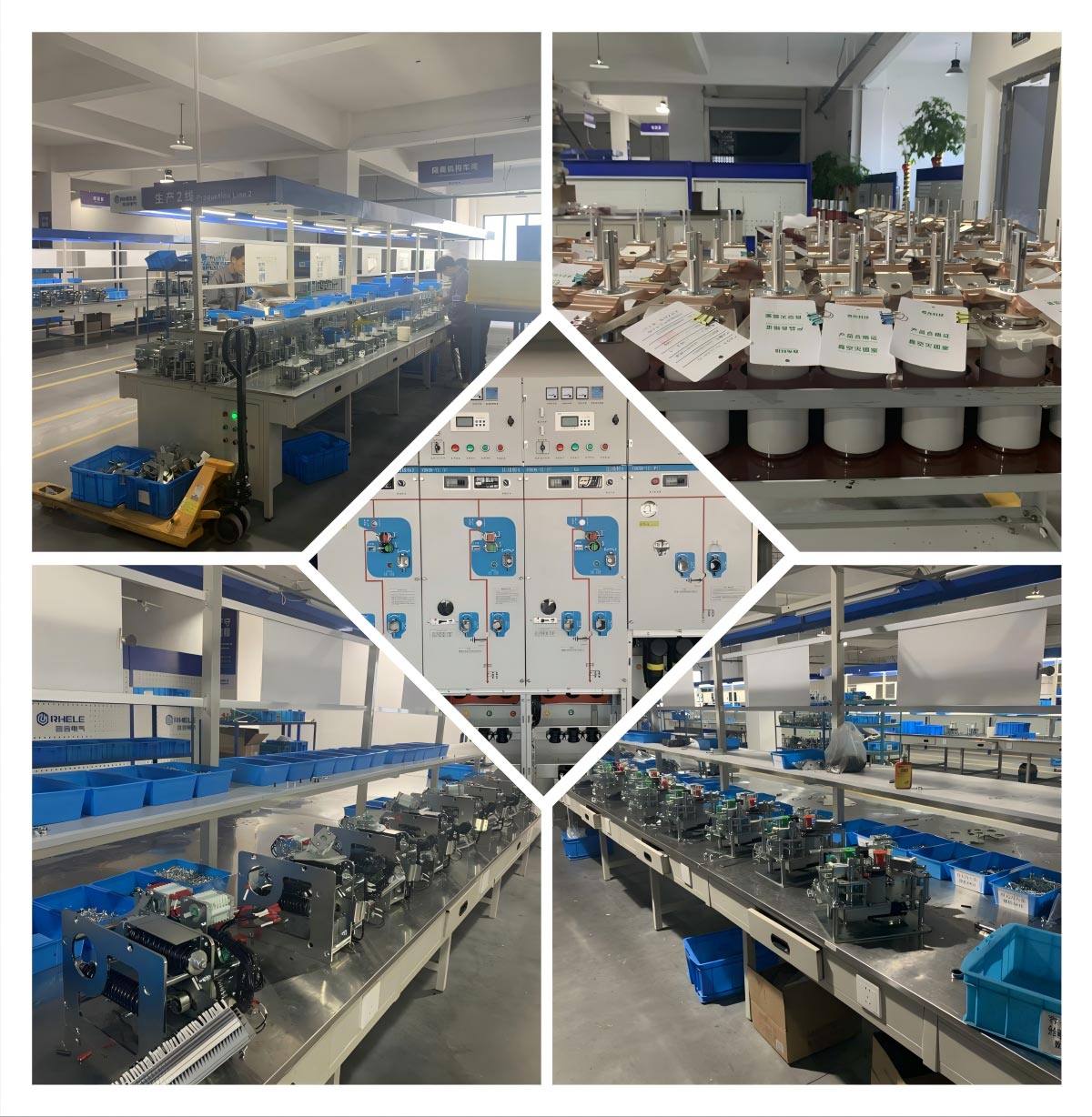

Hội thảo của chúng tôi
