Cơ chế vận hành máy cắt trung thế 33KV

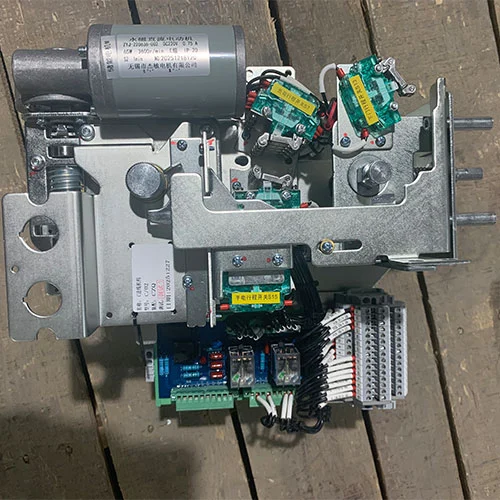

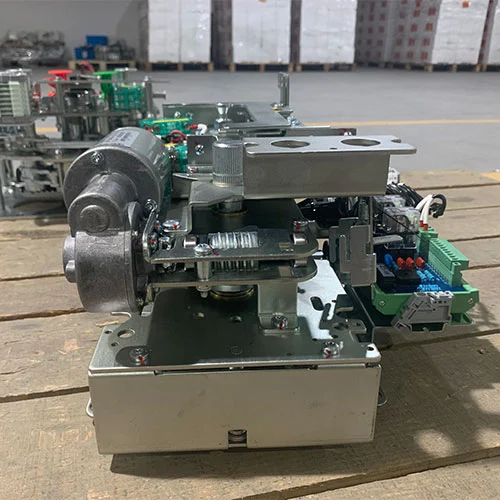

Cơ chế vận hành máy cắt trung áp KDCM-40.5/630-20-X 33kV là thiết bị truyền động có độ tin cậy cao được thiết kế cho các hệ thống thiết bị đóng cắt 12kV–40.5kV, bao gồm Thiết bị chính vòng (RMU), Thiết bị đóng cắt cách điện bằng khí (GIS) và Thiết bị đóng cắt cách điện bằng không khí (AIS).

Được thiết kế và sản xuất bởi Cotenele International Trade (Wenzhou) Co., Ltd, cơ chế này tích hợp hệ thống năng lượng dự trữ lò xo kép (lò xo căng đóng + lò xo nén mở), đảm bảo hiệu suất chuyển mạch nhanh, ổn định và có thể lặp lại trong các môi trường phân phối điện đòi hỏi khắt khe như trạm biến áp, dự án năng lượng tái tạo và lưới điện công nghiệp.

1. Tuổi thọ cơ học vượt quá 10.000 hoạt động

2. Hoạt động ổn định không phụ thuộc vào tốc độ vận hành

3.Được thiết kế cho bộ ngắt mạch chân không và SF₆

4. Đã được chứng minh trong các dự án năng lượng gió, quang điện, đường sắt và khai thác mỏ

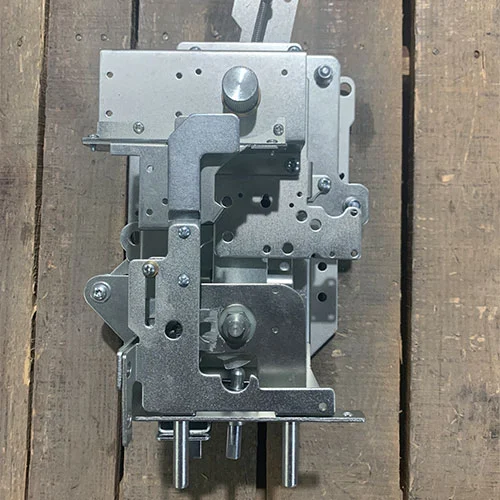

Mẫu sản phẩm

Tại sao cơ chế này lại quan trọng trong các dự án thực tế?

Trong hệ thống phân phối điện trung thế, cơ chế vận hành quyết định trực tiếp đến độ tin cậy của máy cắt.

Các dự án của chúng tôi bao gồm:

trạm biến áp 110kV

Trung tâm điều khiển điện gió ngoài khơi

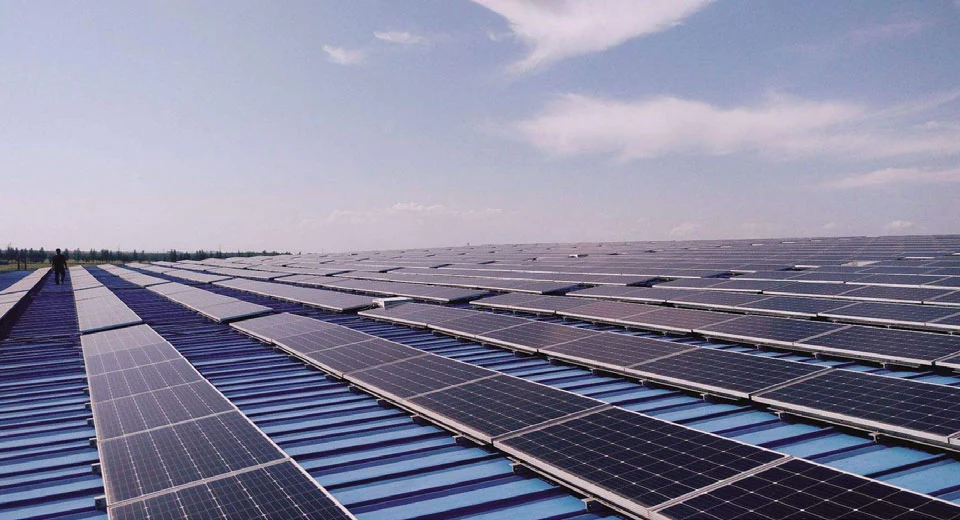

Nhà máy quang điện quy mô lớn (cấp GW)

Theo kinh nghiệm dự án trước đây của chúng tôi, hơn 70% sự cố của cầu dao có liên quan đến sự mất ổn định cơ học hoặc sự chậm trễ trong vận hành.

Vì vậy, Cơ chế vận hành máy cắt trung thế 33kV của chúng tôi tập trung vào các đặc điểm sau:

Phản hồi tốc độ cao nhất quán

Độ bền cơ học dưới các hoạt động chuyển mạch thường xuyên

Cơ chế khóa liên động không an toàn để ngăn ngừa hoạt động sai

Hướng dẫn vận hành:

Điều rất quan trọng đối với sự an toàn và tuổi thọ của thiết bị là hoạt động đúng đắn của cơ chế. Các hướng dẫn sau đây phác thảo các quy trình tiêu chuẩn để vận hành thủ công.

A. Lưu trữ năng lượng (sạc)

Vận hành bằng tay:Lắp tay cầm vận hành chuyên dụng vào trục sạc nằm ở phía dưới bên phải của cơ cấu. Xoay tay cầm theo chiều kim đồng hồ và xoay tay cầm khi nghe thấy tiếng 'tách' rồi dừng lại. điều này có nghĩa là thiết bị lưu trữ năng lượng đã bị khóa. Vui lòng xác nhận chỉ báo 'sạc/xả' hiển thị trạng thái 'sạc'.

Vận hành điện:Phải đảm bảo mạch điều khiển thứ cấp chính xác và được cấp nguồn trước. Khi cấp nguồn cho bộ truyền động cầu dao, động cơ sẽ tự động chạy. Tự động dừng sau khi sạc xong.

B. Thao tác kết thúc

Thủ công:Nhấn mạnh nút ấn màu xanh lá cây. Lò xo đóng sẽ giải phóng năng lượng, đẩy cầu dao vào vị trí đóng. Quan sát chỉ báo cơ học trên cơ chế để xác nhận trạng thái "Đã đóng".

Điện:Bộ truyền động vận hành sẽ cung cấp tín hiệu điện cho cuộn dây điện từ đóng. Pít-tông điện từ sẽ chạm vào khóa khóa, đặt lại bộ truyền động của bộ ngắt mạch và quá trình này hoàn toàn giống với thao tác thủ công.

C. Hoạt động mở

Thủ công:Nhấn mạnh nút màu đỏ. Việc mở lò xo sẽ ​​giải phóng năng lượng dự trữ khiến cầu dao chuyển sang vị trí mở.

Điện:Gửi tín hiệu đến cuộn dây điện từ đang mở (ngắt shunt). Cầu dao sẽ mở ngay lập tức.

Lưu ý tuân thủ

Tất cả các hoạt động phải được thực hiện tuân theo trình tự khóa liên động khi có bộ cách ly. Cơ chế vận hành máy cắt trung thế 33KV được thiết kế để ngăn chặn các hoạt động có thể dẫn đến cấu hình chuyển mạch nguy hiểm. Thiết bị này được thiết kế theo tiêu chuẩn quốc tế, bao gồm GB1984 và GB/T1985, đảm bảo tuân thủ hiệu suất và an toàn trong mạng AC điện áp cao.

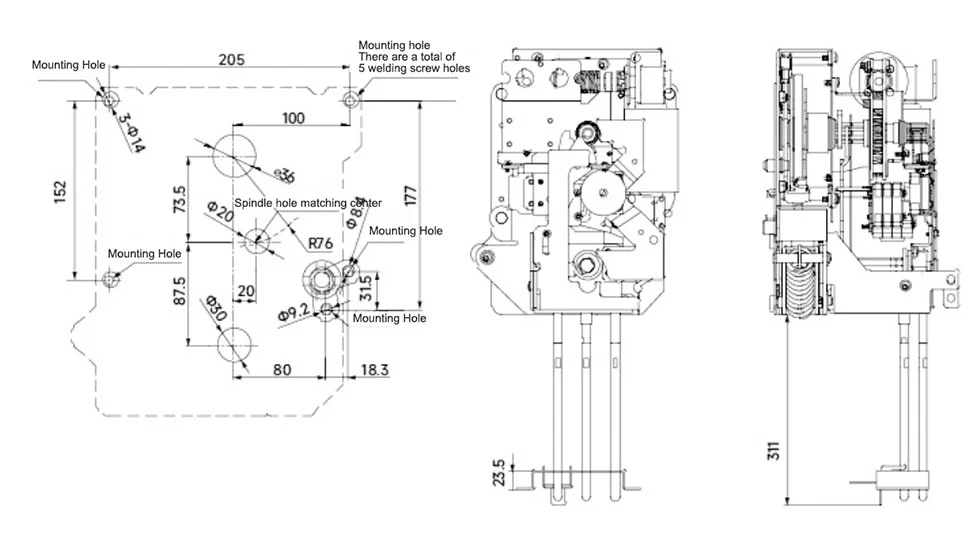

Ngoại hình và kích thước

Tuân thủ và tiêu chuẩn

Cơ chế vận hành này được thiết kế và thử nghiệm tuân theo:

GB1984 – Bộ ngắt mạch điện áp cao AC

GB/T1985 – Bộ ngắt kết nối AC điện áp cao

Kết hợp với các chứng nhận của công ty:

ISO9001 (Chất lượng)

ISO14001 (Môi trường)

ISO45001 (An toàn và sức khỏe nghề nghiệp)

Ứng dụng

Được sử dụng rộng rãi trong:

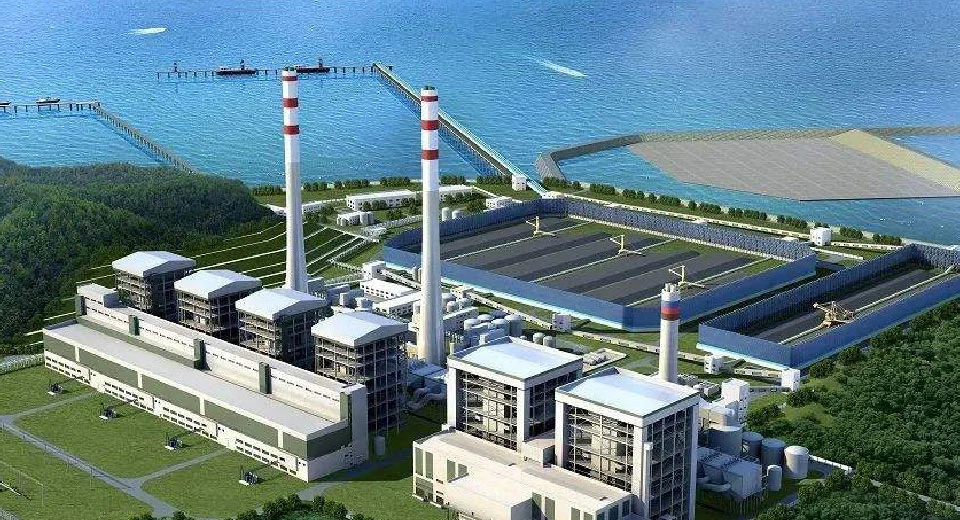

Trạm biến áp (hệ thống 10kV–110kV)

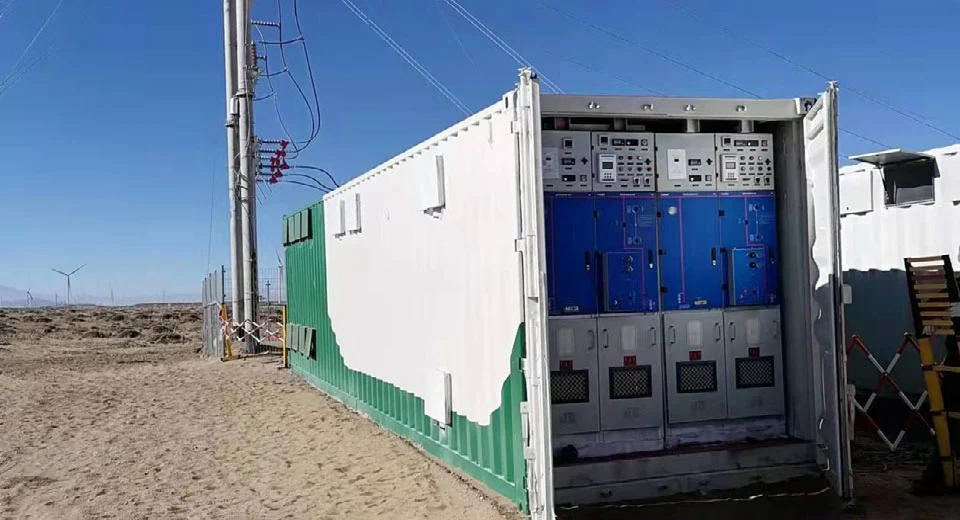

Năng lượng tái tạo (trang trại gió / mặt trời)

Cung cấp điện đường sắt và tàu điện ngầm

Nhà máy hóa dầu

Khai thác mỏ và công nghiệp nặng

Tại sao chọn Cotenele?

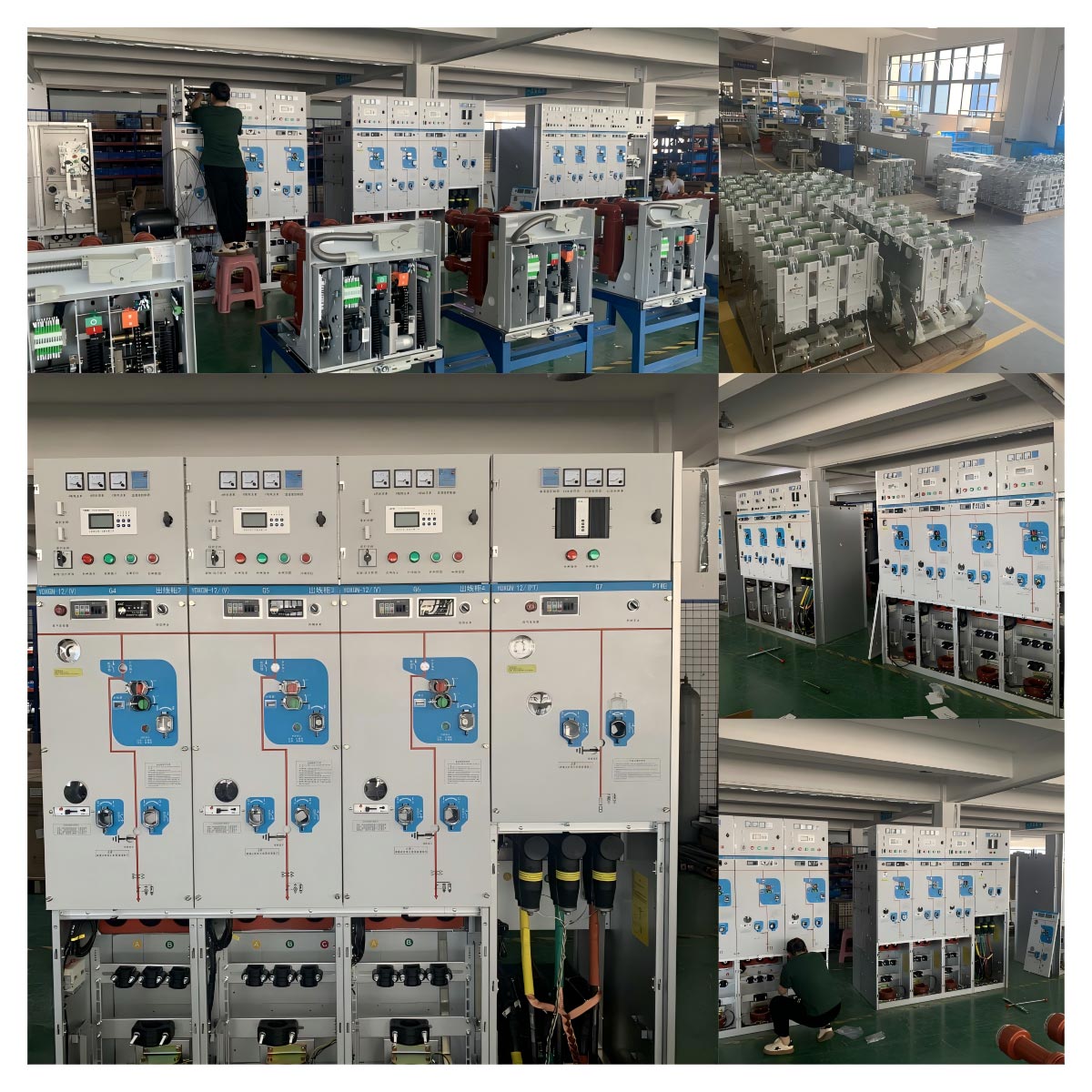

1. Năng lực sản xuất thực tế

Cơ sở sản xuất 30.000㎡

R&D nội bộ cho các bộ phận thiết bị đóng cắt cốt lõi

2. Kinh nghiệm kỹ thuật đã được chứng minh

Cung cấp cho:

Dự án điện gió

Cơ sở quang điện (quy mô GW)

Dự án trạm biến áp quốc tế

3. Đổi mới liên tục

3 thế hệ nâng cấp cơ chế RHSV

Nhiều thiết kế được cấp bằng sáng chế

4. Tập trung vào Công nghệ Xanh

Phát triển thiết bị đóng cắt thân thiện với môi trường

Hỗ trợ các hệ thống năng lượng carbon thấp toàn cầu
