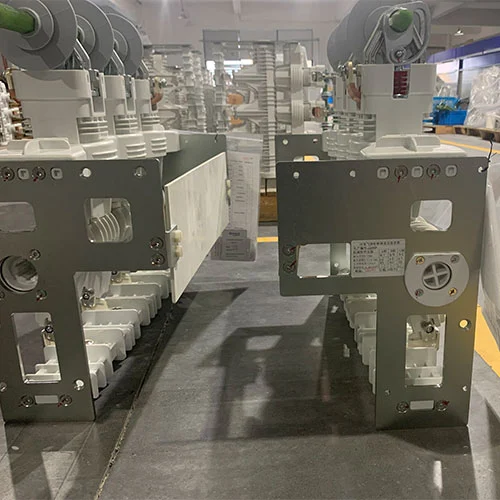

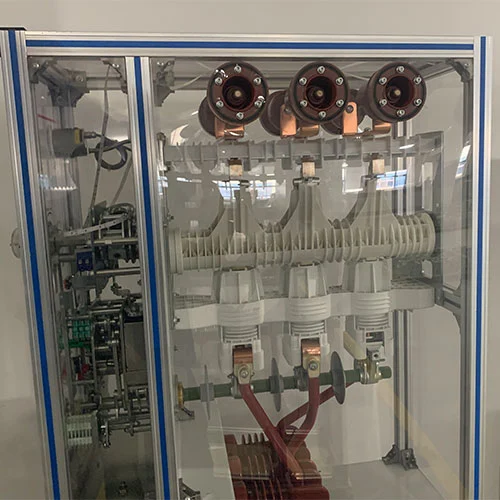

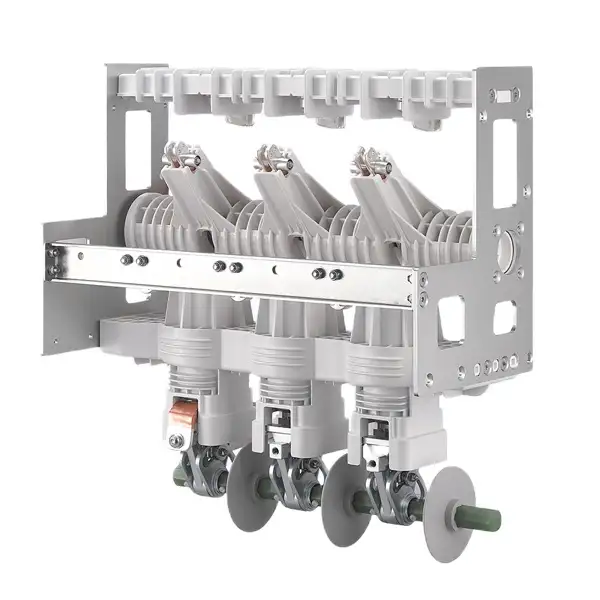

Máy cắt chân không MV 11KV có công tắc cách ly

Dòng chịu đựng ngắn hạn của mạch chính đáp ứng yêu cầu 20kA (4 giây) và 25kA (3 giây), Tuổi thọ cơ học của cầu dao chân không là hơn 10000 lần và tuổi thọ cơ học của công tắc cách ly là hơn 3000 lần. Dòng chịu đựng ngắn hạn của công tắc nối đất đáp ứng 20kA (4 giây) và tuổi thọ cơ học là 3000 lần.

Máy cắt chân không MV loại 11KV KDSV-12D/630-20-S có công tắc cách ly thường được sử dụng trong hệ thống điều khiển và phân phối điện trung thế. Sự kết hợp giữa máy cắt chân không với bộ cách ly này đã tận dụng khả năng dập hồ quang vượt trội và việc bảo trì gần như miễn phí các bộ ngắt chân không với chức năng an toàn quan trọng là khe cách ly có thể nhìn thấy được do bộ ngắt kết nối cung cấp.

Máy cắt chân không này thường được sử dụng để lắp đặt trong nhà trong các hệ thống phân phối điện xoay chiều ba pha từ 3kV đến 40,5kV, 50/60Hz. Thiết bị điện này rất quan trọng trong các thiết bị đóng cắt hiện đại, có thể đảm bảo an toàn vận hành, độ tin cậy của hệ thống và quản lý điện năng hiệu quả trong các ứng dụng đòi hỏi phải chuyển mạch thường xuyên, độ bền cao và thiết bị không cần bảo trì, ít dầu.

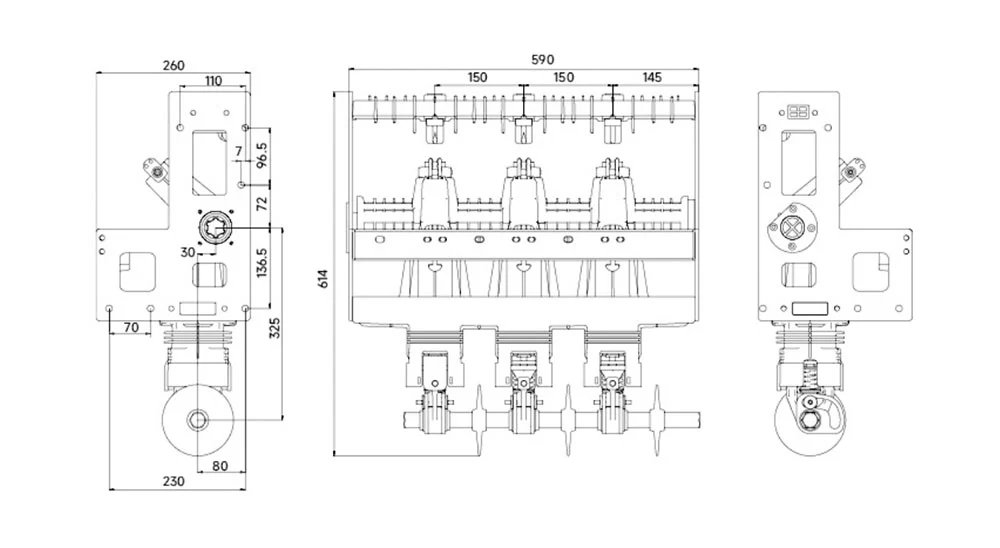

Ngoại hình và kích thước

Mô-đun và ý nghĩa

Máy cắt chân không là gì?

Bộ ngắt mạch chân không MV 11KV có công tắc cách ly là một thiết bị chuyển mạch điện tiên tiến giúp ngắt dòng điện bằng cách tách các tiếp điểm của nó bên trong buồng chân không, còn được gọi là bộ ngắt chân không. Chân không đóng vai trò vừa là môi trường dập hồ quang vừa là môi trường cách điện, đảm bảo vận hành an toàn, đáng tin cậy và không cần bảo trì.

Thiết kế của VCB dựa trên ba hệ thống con thiết yếu:

1. Bộ ngắt chân không

Phong bì cách nhiệt:Vỏ gốm hoặc thủy tinh duy trì độ chân không cao bên trong.

Liên hệ:Được làm bằng hợp kim đồng chuyên dụng, thường tạo ra từ trường dọc để ổn định và lan truyền hồ quang, nâng cao hiệu suất.

Hệ thống che chắn:Tấm chắn kim loại bảo vệ vỏ cách điện khỏi sự lắng đọng hơi và duy trì điện trường đồng đều.

2.Cơ chế hoạt động

Cung cấp năng lượng để mở và đóng các tiếp điểm.

Các loại phổ biến:hệ thống vận hành bằng lò xo (bằng tay hoặc bằng động cơ) và cuộn dây điện từ, cho phép chuyển đổi nhanh chóng, đáng tin cậy.

3. Khung đỡ và lớp cách nhiệt

Chứa bộ ngắt và cơ chế một cách an toàn.

Bao gồm khung chính, vật liệu cách nhiệt và thiết bị đầu cuối cho các kết nối bên ngoài.

Đảm bảo lắp ráp nhỏ gọn, ổn định và chắc chắn về mặt cơ học.

Ưu điểm chính

1. Thiết kế nhỏ gọn và nhẹ để lắp đặt dễ dàng.

2. Độ bền cao với yêu cầu bảo trì tối thiểu.

3. Hoạt động lặp đi lặp lại mà không làm giảm hiệu suất.

4. Thích hợp cho phân phối điện trung thế, hệ thống công nghiệp và các khu vực nhạy cảm với môi trường.

Thông số kỹ thuật

Phạm vi ứng dụng

Việc chuyển mạch an toàn, đáng tin cậy và thường xuyên là rất quan trọng trong các hệ thống phân phối điện, Máy cắt chân không MV 11KV có công tắc cách ly là lựa chọn ưu tiên. ứng dụng chính của bộ ngắt mạch cacuum như sau:

Thiết bị công nghiệp: Máy cắt chân không có thể điều khiển và bảo vệ các thiết bị điện quan trọng như máy biến áp, bộ tụ điện và động cơ lớn.

Máy phát điện & trạm biến áp: Được sử dụng để bảo vệ các lộ xuất tuyến và trong các hệ thống điện phụ trợ.

Phân phối điện thương mại: Được lắp đặt trong các thiết bị đóng cắt tiết kiệm không gian, chẳng hạn như vỏ kim loại (bao gồm cả tủ có thể rút ra) hoặc tổng đài cố định. Một ưu điểm rất quan trọng của cầu dao chân không là không có dầu, điều này có thể làm cho cầu dao chân không rất phù hợp với các địa điểm nhạy cảm với môi trường, các khu vực có nguy cơ cháy cao và mọi tình huống cần giảm bảo trì.

Bộ ngắt mạch VS Bộ ngắt kết nối

Nếu chúng được lắp thành một cụm duy nhất thì bộ ngắt mạch chân không về cơ bản có các chức năng riêng biệt và bổ sung cho Bộ cách ly:

Máy cắt chân không:

Chức năng chính:tạo, mang và cắt dòng tải trong điều kiện bình thường và ngắt dòng sự cố trong điều kiện bất thường. Nó được thiết kế như một thiết bị cắt tải và cắt sự cố.

Hoạt động:Có thể hoạt động dưới tải. Bộ ngắt chân không của VCB được sử dụng để dập tắt hồ quang năng lượng cao được tạo ra một cách an toàn khi dòng điện bị gián đoạn.

Sự an toàn:Máy cắt chân không sẽ bảo vệ các thiết bị hạ lưu bằng cách khắc phục sự cố, phối hợp với rơle bảo vệ.

Ngắt kết nối:

Chức năng chính:Để cung cấp khe hở không khí vật lý, có thể nhìn thấy trong mạch đã ngắt điện để cách ly và an toàn khi thiết bị cần bảo trì. Nó thực sự là một thiết bị giảm tải.

Hoạt động:Chỉ được vận hành khi mạch điện bị mất điện (tức là sau khi cầu dao phía nguồn đã mở). Nó không có khả năng dập hồ quang được thiết kế và không thể ngắt tải hoặc dòng điện sự cố một cách an toàn.

Sự an toàn:Bộ cách ly có thể đảm bảo điểm cách ly an toàn, cho phép người vận hành làm việc ở phần hạ lưu với điện áp được xác minh là không tồn tại.

Bộ ngắt mạch chân không là thiết bị bảo vệ và điều khiển được sử dụng để ngắt dòng điện, trong khi công tắc ngắt kết nối là thiết bị an toàn thụ động được sử dụng để tạo ra sự cách ly có thể nhìn thấy được. Bộ ngắt mạch chân không MV 11kV có công tắc cách ly của chúng tôi cho phép thực hiện trình tự ngắt mạch an toàn:bộ ngắt mạch chân không ngắt kết nối mạch, sau đó là công tắc ngắt kết nối, tạo thành một điểm cách ly dễ bảo trì, thường có thể nhìn thấy qua cửa sổ quan sát hoặc chỉ báo cơ học. Sự kết hợp giữa máy cắt chân không và công tắc ngắt kết nối này là một thành phần quan trọng và đáng tin cậy trong thiết bị đóng cắt trung thế.

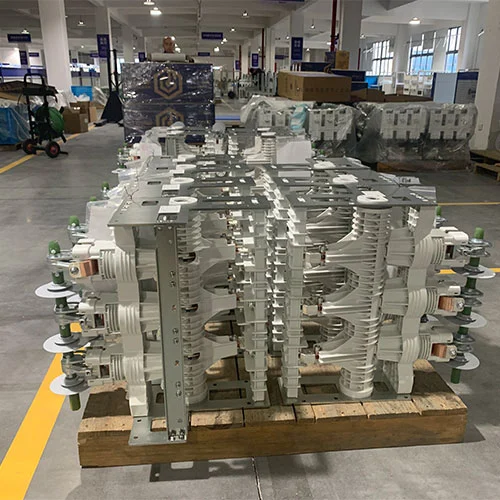

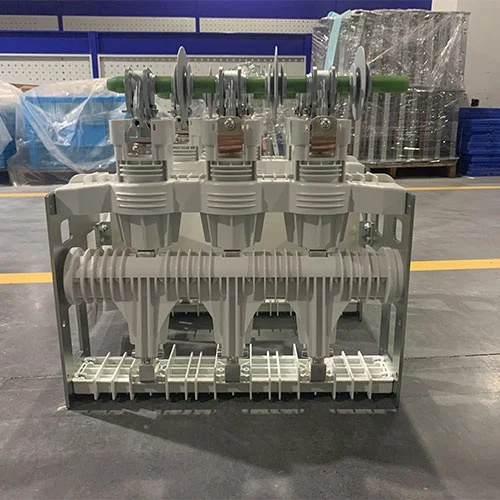

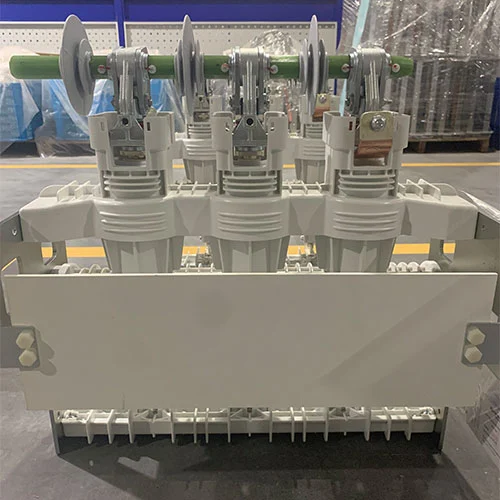

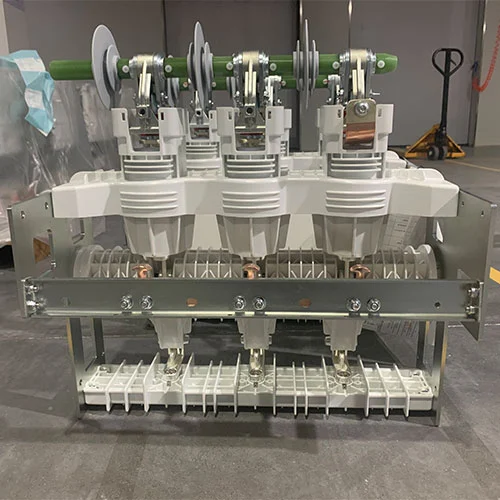

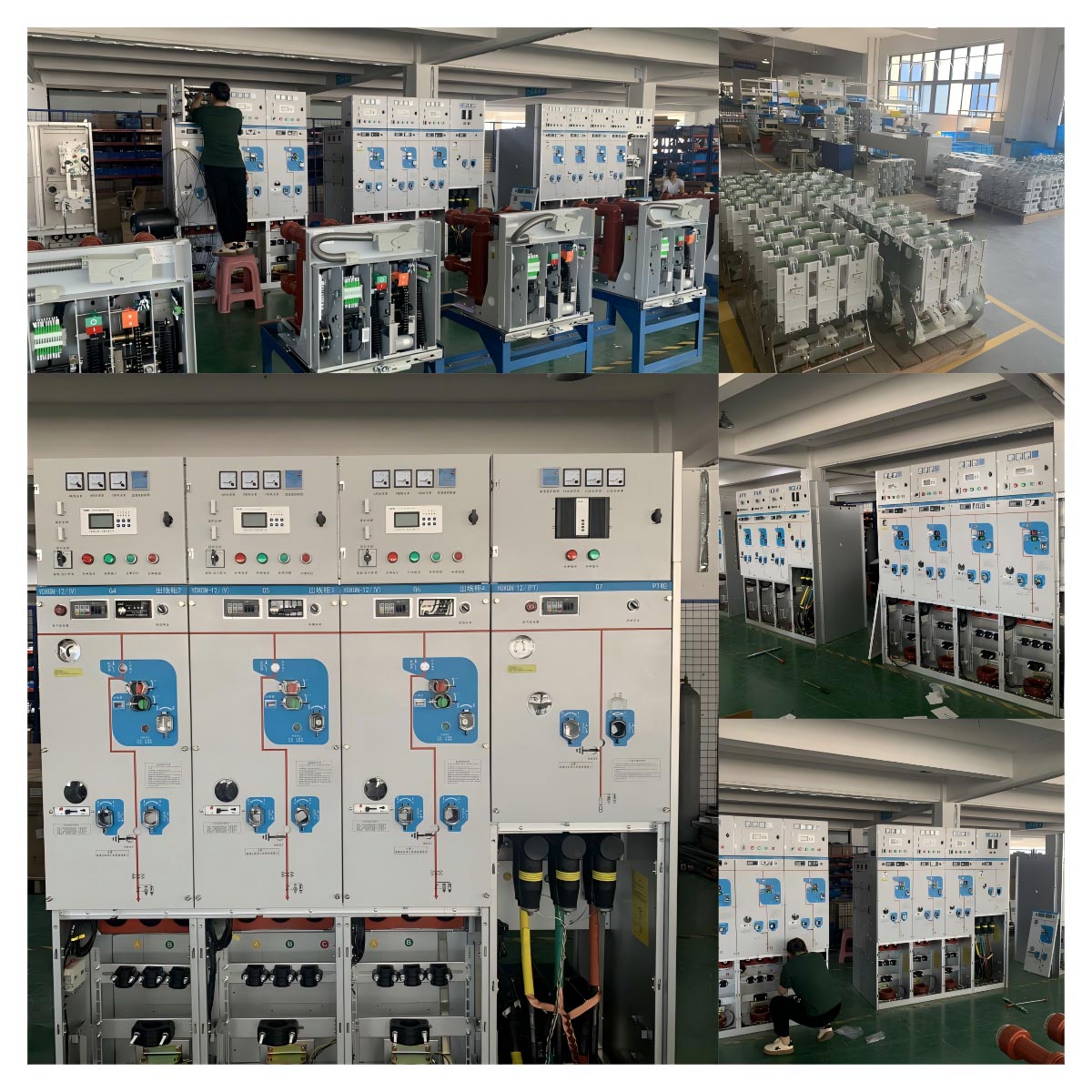

Sản phẩm Hiển Thị
