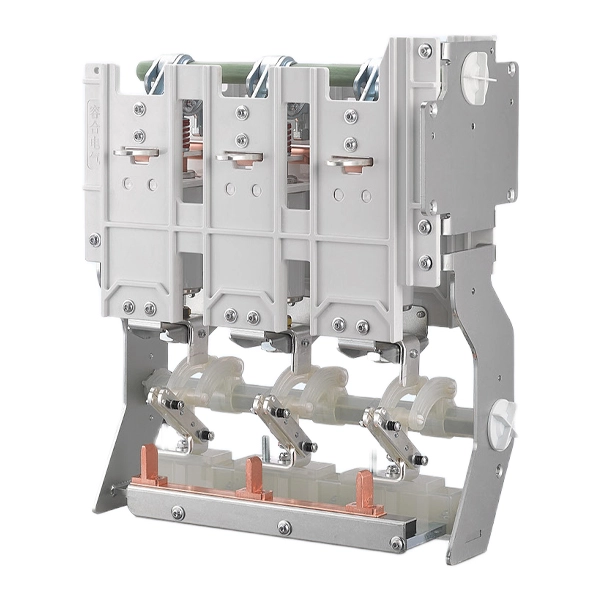

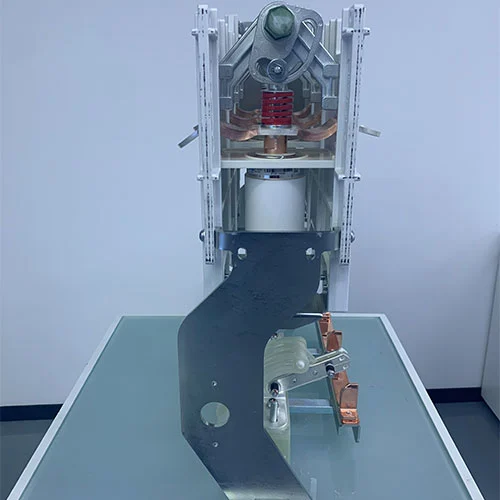

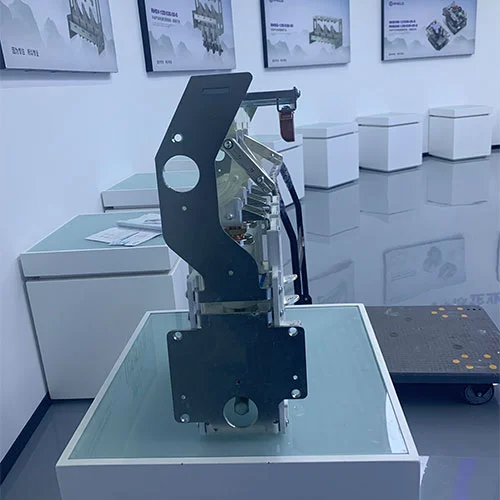

Công tắc cách ly bộ ngắt mạch chân không 11KV MV

Độ tin cậy và tính bền vững là điều quan trọng nhất đối với các thiết bị đóng cắt và thiết bị đóng cắt mạch vòng thân thiện với môi trường điện áp trung thế trong các hệ thống phân phối điện hiện đại. Hầu hết các lỗi của máy cắt đều liên quan đến cơ chế vận hành của chúng, điều này cho thấy tầm quan trọng của độ bền và độ tin cậy của cơ chế vận hành. Bất kể loại thủ công hay tpye điện, các Công tắc cách ly máy cắt chân không bảng MV 11KV này là "cơ bắp" điều khiển thiết bị ngắt. Bộ ngắt mạch chân không và bộ ngắt kết nối công tắc có thể đảm bảo bảo vệ và kiểm soát toàn diện trong lưới điện. Bộ ngắt mạch chân không hoạt động như một thiết bị tự động phản ứng với các lỗi, trong khi bộ ngắt mạch đóng vai trò là điểm kiểm tra thủ công, sự kết hợp này có thể đảm bảo mạch hoạt động an toàn. Hai thành phần này của RMU thân thiện với môi trường là chìa khóa để duy trì cơ sở hạ tầng điện linh hoạt.

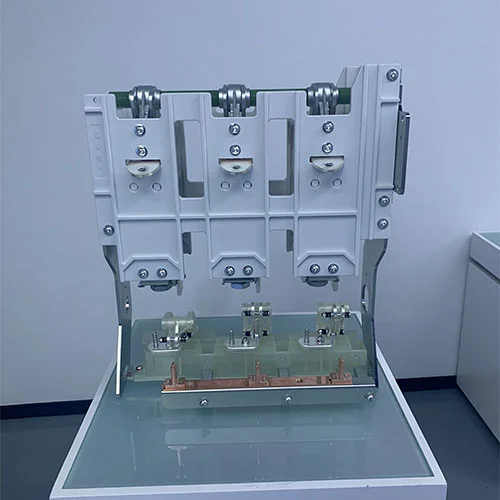

Mẫu sản phẩm

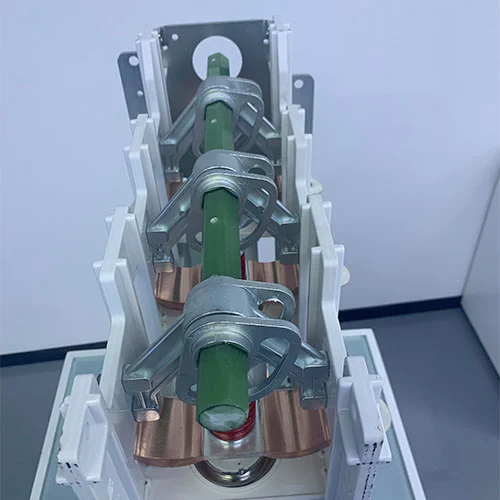

Máy cắt chân không

Bộ ngắt mạch chân không (VCB) là một bộ phận điện của thiết bị đóng cắt hoặc thiết bị chính vòng trong hệ thống phân phối điện, có tác dụng làm gián đoạn dòng điện bằng cách sử dụng chân không làm môi trường dập tắt hồ quang. Cầu dao chân không không giống như cầu dao chạy bằng dầu hoặc khí đốt (như SF₆), VCB chứa các tiếp điểm cố định và di động bên trong một cầu dao chân không kín.

Khi xảy ra sự cố, các tiếp điểm tách ra và tạo ra hồ quang điện. Do môi trường xung quanh là chân không nên không có khí để ion hóa và duy trì hồ quang. Hồ quang nhanh chóng bị dập tắt khi hơi kim loại từ các tiếp điểm ngưng tụ, phục hồi độ bền điện môi gần như ngay lập tức. Quá trình này có hiệu quả cao, nhanh chóng và thân thiện với môi trường. VCB chủ yếu được sử dụng trong các ứng dụng điện áp trung thế (3kV đến 40,5kV) và có ưu điểm là tuổi thọ cao, chi phí bảo trì thấp và khả năng xử lý các hoạt động chuyển mạch thường xuyên.

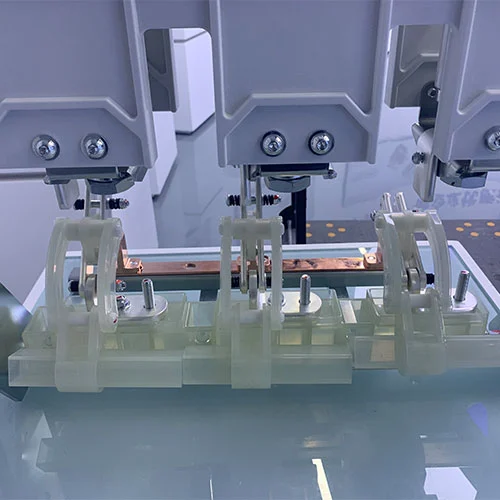

Chuyển đổi ngắt kết nối

Bộ ngắt kết nối chuyển mạch là thành phần cốt lõi trong RMU thân thiện với môi trường, cung cấp hai chức năng chính. Đầu tiên, công tắc này có thể tạo, mang và ngắt dòng tải thông thường của mạch điện một cách an toàn. Thứ hai, ở vị trí mở, công tắc cách ly này cung cấp một mức cách ly nhất định, tạo ra một điểm ngắt kết nối an toàn và dễ nhìn thấy để bảo trì hoặc khắc phục sự cố.

Mặc dù nó có thể xử lý dòng điện hoạt động bình thường, nhưng bộ ngắt mạch chuyển mạch không được thiết kế để ngắt dòng điện sự cố cao (như đoản mạch). Nó phải có khả năng chịu được dòng điện cao này trong thời gian ngắn nhưng phải dựa vào cầu chì hoặc cầu dao ngược dòng để thực sự khắc phục lỗi. Chúng rất cần thiết để phân đoạn cáp, máy biến áp chuyển mạch và cách ly các thiết bị mạng vòng, đồng thời có thể cách điện bằng không khí hoặc cách điện bằng khí (SF₆ hoặc không chứa SF₆) để có diện tích nhỏ gọn.

Sự khác biệt chính giữa Bộ ngắt mạch chân không và Bộ ngắt kết nối công tắc

Mặc dù cả hai đều là thiết bị chuyển mạch nhưng chức năng chính của chúng rất khác biệt:

Thông số kỹ thuật của máy cắt chân không có công tắc ngắt kết nối

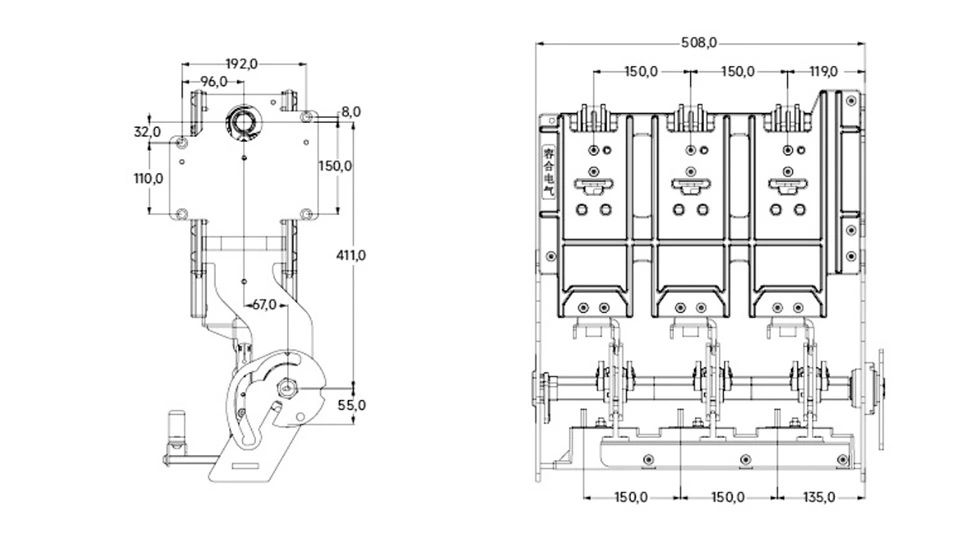

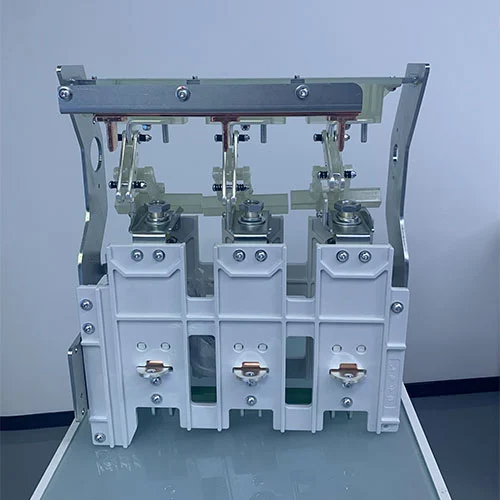

Ngoại hình và kích thước

Câu hỏi thường gặp

1. Tại sao dùng chân không để dập hồ quang trong VCB?

Chân không là một môi trường làm nguội hồ quang cực kỳ hiệu quả vì nó hầu như không có hạt nào để ion hóa. Khi điểm tiếp xúc của máy cắt chân không tách ra, hồ quang sẽ được hình thành bởi hơi kim loại. Trong môi trường chân không, hơi này sẽ nhanh chóng ngưng tụ lại trên bề mặt tiếp xúc, ion hóa khe hở tiếp xúc và ngăn hồ quang bùng phát trở lại. Quá trình này có thể được hoàn thành trong vòng một phần nghìn giây.

2. Công tắc ngắt kết nối có thể được sử dụng như một thiết bị bảo vệ độc lập không?

Không. Bộ ngắt kết nối là thiết bị chuyển mạch và cách ly, không phải thiết bị bảo vệ. Nó không thể làm gián đoạn dòng điện ngắn mạch. Để bảo vệ hoàn toàn, nó phải được sử dụng nối tiếp với thiết bị ngắt dòng điện sự cố, chẳng hạn như bộ cầu chì (tạo thành tổ hợp công tắc-cầu chì) hoặc với bộ ngắt mạch.

3. Công tắc cách ly cầu dao chân không của tấm MV 11KV ảnh hưởng đến việc điều khiển và bảo vệ cầu dao hoặc cầu dao ngắt kết nối như thế nào?

Cơ chế hoạt động của cầu dao chân không hoặc cầu dao ngắt kết nối dự trữ và giải phóng năng lượng cần thiết để đóng và mở các tiếp điểm cầu dao. đây là bộ phận dễ bị hỏng hóc nhất của công tắc của thiết bị đóng cắt. Cơ chế vận hành đáng tin cậy, chẳng hạn như cơ chế vận hành bằng lò xo được mô tả cho RHV-12D/630-20, đảm bảo tốc độ và lực đóng mở nhất quán, điều này rất quan trọng để ngăn chặn sự cố một cách an toàn và đạt được tuổi thọ cơ học lâu dài (trên 10.000 thao tác).

4. Ưu điểm chính của việc sử dụng VCB so với cầu dao SF₆ là gì?

Ưu điểm chính là thân thiện với môi trường. Khí SF₆ là một loại khí nhà kính mạnh, không có lợi cho việc bảo vệ môi trường. VCB sử dụng chân không làm môi trường dập tắt hồ quang, không gây hại cho môi trường. Ngoài ra, VCB thường yêu cầu ít bảo trì hơn và có cấu trúc đơn giản hơn vì chúng không cần hệ thống quản lý áp suất khí hoặc phân hủy.

5. Trong một ứng dụng thông thường, VCB và cầu dao ngắt kết nối hoạt động như thế nào?

Hãy xem xét một sơ đồ phân phối điện công nghiệp. Một VCB trên bộ cấp nguồn đến bảo vệ toàn bộ hệ thống khỏi bị lỗi. Đối với một động cơ lớn cụ thể, bộ ngắt kết nối có thể được lắp đặt cục bộ. Trong điều kiện bình thường, người vận hành sử dụng cầu dao ngắt để khởi động và dừng động cơ. Nếu xảy ra lỗi trong thiết bị đóng cắt trung thế hoặc RMU thân thiện với môi trường của hệ thống phân phối điện, VCB thượng nguồn sẽ ngắt để khắc phục lỗi. Khi lỗi được giải quyết, người vận hành có thể mở cầu dao ngắt kết nối cục bộ một cách an toàn để cung cấp điểm cách ly rõ ràng trước khi thực hiện bảo trì thiết bị điện.
