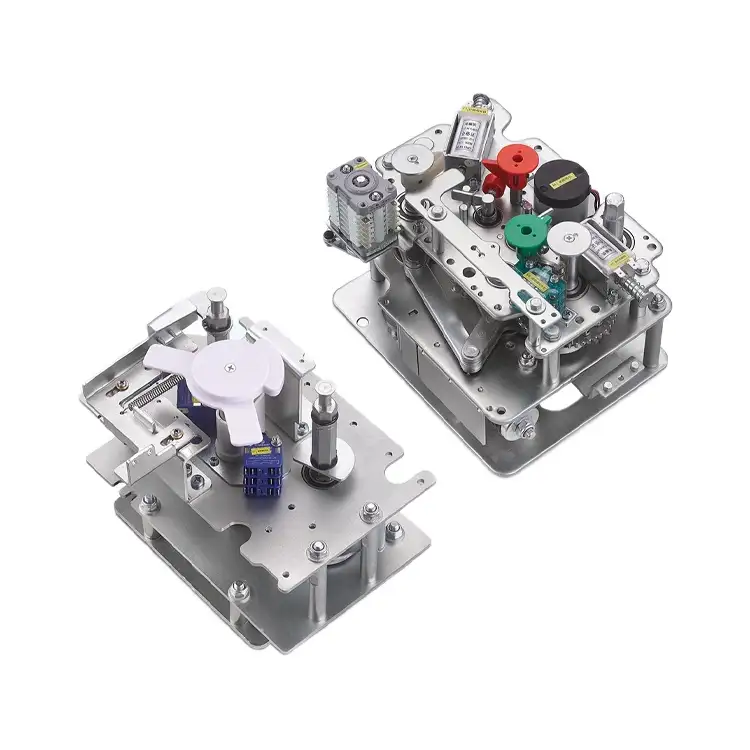

Máy cắt VCB trung thế 11KV có cơ chế cách ly

Máy cắt trung thế VCB 11KV có cơ chế cách ly đóng vai trò rất quan trọng trong việc bảo vệ, điều khiển hệ thống điện phân phối. Trong các thiết bị đóng cắt thân thiện với môi trường, các cơ chế vận hành này thường có tác dụng giảm tác động đến môi trường và duy trì hiệu suất tốt. Cơ chế vận hành có thể đảm bảo rằng cầu dao ngắt dòng điện sự cố kịp thời và chuyển đổi hoạt động một cách đáng tin cậy. Cơ chế hoạt động của máy cắt sử dụng vật liệu bền, phương pháp tích trữ năng lượng hiệu quả, giúp giảm thiểu tỷ lệ bảo trì, hỏng hóc. Rất nhiều lỗi của cầu dao có liên quan đến cơ chế vận hành, khiến tầm quan trọng của vật liệu bền và đánh giá tình trạng thường xuyên.

Điểm nổi bật của sản phẩm

Mô hình và ý nghĩa

Cơ chế vận hành là gì?

Cơ cấu vận hành là một bộ phận của cầu dao hoặc cầu dao cách ly, có tác dụng tạo ra, lưu trữ và giải phóng năng lượng cơ học để đóng hoặc mở các tiếp điểm điện. Cơ chế vận hành này bao gồm môi trường lưu trữ năng lượng, hệ thống truyền động và các thiết bị khóa liên động nhằm ngăn chặn hoạt động sai sót. Tùy thuộc vào yêu cầu về thiết kế và lực, một cơ cấu duy nhất có thể phục vụ một pha hoặc cả ba pha của hệ thống điện áp cao. Các loại phổ biến bao gồm cơ chế vận hành loại C-tyoe, loại G, loại V và loại F. Trong các bảng điều khiển và thiết bị mạch vòng thân thiện với môi trường, cơ cấu vận hành bằng lò xo được sử dụng rộng rãi vì tính đơn giản, độ tin cậy và thân thiện với môi trường.

Nguyên tắc làm việc

Cơ cấu vận hành là một bộ phận của Máy cắt trung thế VCB 11kV có cơ chế cách ly. Chức năng của nó là tạo ra, lưu trữ và giải phóng năng lượng cơ học để đóng hoặc mở các tiếp điểm điện. Cơ chế vận hành bao gồm phương tiện lưu trữ năng lượng, hệ thống truyền động và các thiết bị khóa liên động để ngăn chặn hoạt động sai. Tùy thuộc vào yêu cầu thiết kế và tải cụ thể, một cơ cấu vận hành duy nhất có thể phục vụ mạch một pha trong hệ thống điện áp cao hoặc phục vụ đồng thời tất cả các mạch ba pha.

Các loại phổ biến bao gồm cơ chế hoạt động Loại C, Loại G, Loại V và Loại F. Trong các thiết bị đóng cắt và thiết bị mạch vòng thân thiện với môi trường, cơ cấu vận hành lò xo được sử dụng rộng rãi do cấu trúc đơn giản, hoạt động đáng tin cậy và thân thiện với môi trường.

Hướng dẫn vận hành - Máy cắt trung thế VCB 11KV có cơ chế cách ly

1. Vận hành lưu trữ năng lượng

1. Cố định cơ cấu vận hành vào tủ thiết bị đóng cắt.

2.Gắn tay cầm chuyên dụng vào trục vận hành ở phía dưới bên phải của cơ cấu.

3. Xoay tay cầm theo chiều kim đồng hồ cho đến khi nghe thấy tiếng "tách". Điều này chỉ ra:
Trục chỉ báo lưu trữ năng lượng đã kích hoạt hoàn toàn công tắc vi mô.
Việc lưu trữ năng lượng đã hoàn tất.

4. Trong quá trình vận hành bằng điện, cơ chế này sẽ tự động lưu trữ năng lượng khi bật nguồn.

5.Sau khi tích trữ năng lượng, mạch động cơ ngắt kết nối, bảo toàn năng lượng lưu trữ cho đến khi hệ thống giải phóng để đóng mạch.

6.Quan trọng: Đảm bảo các mạch thứ cấp được kết nối chính xác và không có lỗi trước khi vận hành.

2. Thao tác kết thúc

Vận hành bằng tay:

1.Nhấn nút màu xanh lá cây để giải phóng ngay năng lượng đóng đã lưu trữ.

2. Cơ chế điều khiển các tiếp điểm của bộ ngắt mạch để đóng hoàn toàn mạch chính.

Vận hành điện:

1. Cung cấp năng lượng cho cuộn dây điện từ đóng.

2. Điện từ giải phóng năng lượng được lưu trữ, làm cho các tiếp điểm đóng lại.

3.Trong quá trình này, lò xo mở bắt đầu sạc lại.

4.Lưu ý an toàn: Việc đóng lại được ngăn chặn bằng khóa liên động chống vận hành sai sót cho đến khi hệ thống sẵn sàng.

3. Hoạt động mở

Vận hành bằng tay:

1.Nhấn nút màu đỏ để giải phóng năng lượng mở được lưu trữ.

2. Cơ chế điều khiển các tiếp điểm của bộ ngắt mạch để mở mạch chính.

Vận hành điện:

1. Cấp điện cho cuộn dây điện từ đang mở.

2. Điện từ giải phóng năng lượng kịp thời, đảm bảo tách liên lạc nhanh chóng.

3. Cơ chế vận hành hoàn thành việc mở mạch chính một cách đáng tin cậy.

4. Mẹo an toàn và bảo trì

Các quy trình này đảm bảo chuyển mạch an toàn, đáng tin cậy trong khi vẫn duy trì khóa liên động và tính toàn vẹn tự động đóng lại.

Nên kiểm tra thường xuyên bằng cách sử dụng máy phân tích cầu dao tiêu chuẩn.

Kiểm tra lò xo lưu trữ năng lượng, khóa liên động và bôi trơn các bộ phận chuyển động 6–12 tháng một lần.

Luôn tuân theo hướng dẫn của nhà sản xuất để tránh hoạt động sai hoặc hư hỏng hệ thống.

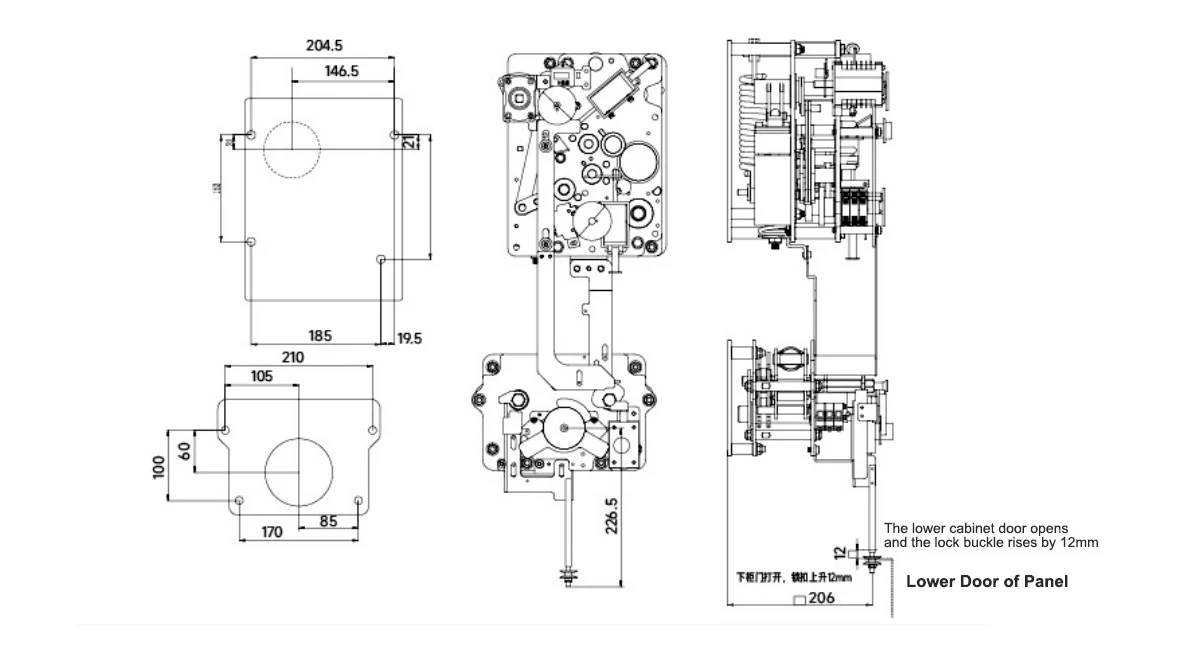

Ngoại hình và kích thước

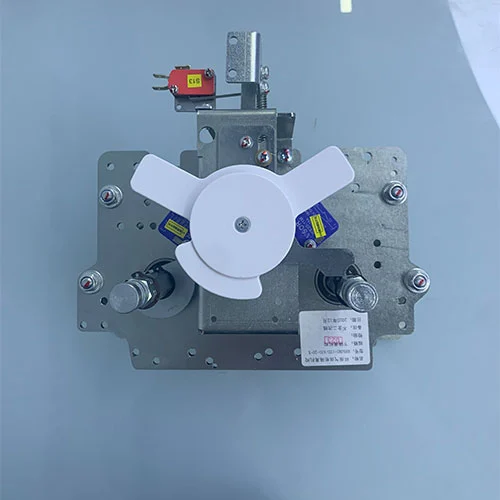

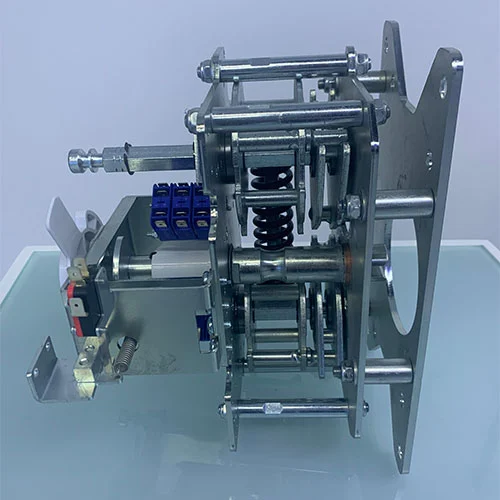

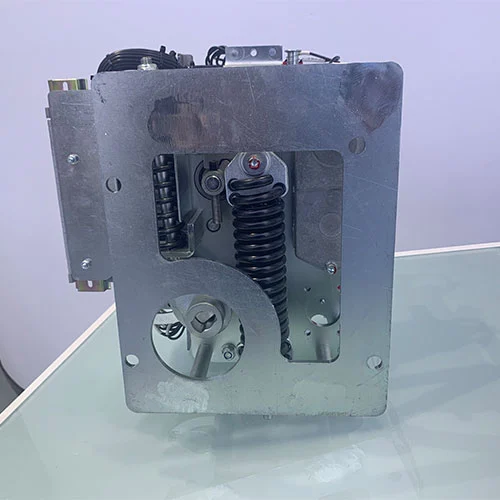

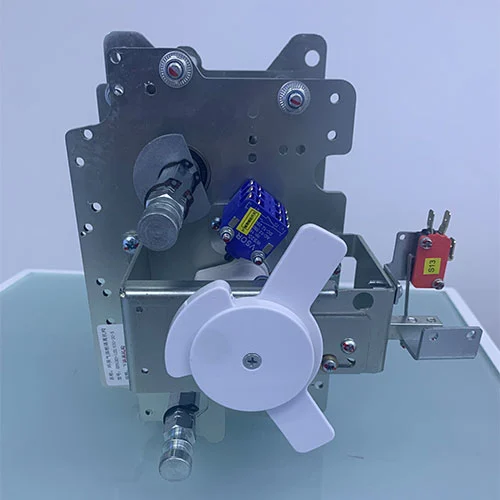

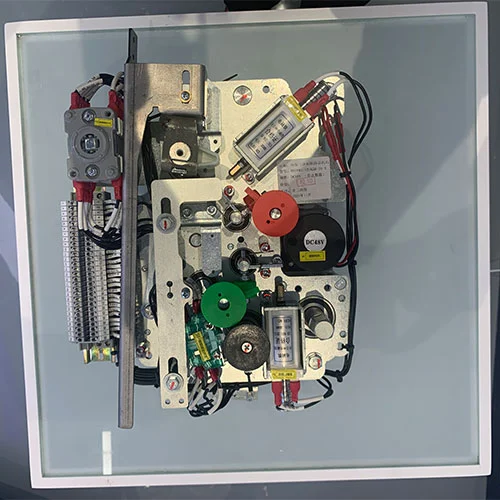

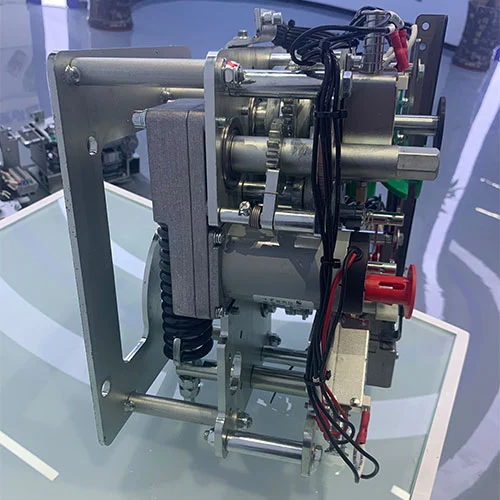

Sản phẩm Hiển Thị

Câu hỏi thường gặp

Câu hỏi 1: Tuổi thọ cơ học của Máy cắt VCB trung thế 11kV có cơ chế cách ly là bao nhiêu?

A1: Nếu được bảo trì thích hợp, tuổi thọ cơ học có thể vượt quá 10.000 chu kỳ.

Câu 2: Sản phẩm này có thể được tùy chỉnh không?

A2: Có, chúng tôi có thể cung cấp dịch vụ OEM/ODM theo cấp điện áp cụ thể hoặc yêu cầu về môi trường.

Câu 3: Nó có phù hợp với thiết bị đóng cắt thân thiện với môi trường không?

A3: Tất nhiên. Sản phẩm này được sử dụng rộng rãi trong các ứng dụng chú trọng đến tính bền vững như GIS, RMU và thiết bị đóng cắt cách điện bằng không khí.

Q4: Nó tuân thủ những tiêu chuẩn nào?

A4: GB1984-2014 và GB/T1985-2023.

Câu hỏi 5: Nên thực hiện bảo trì thường xuyên như thế nào?

Câu trả lời 5: Nên bảo trì 6-12 tháng một lần, bao gồm kiểm tra mức lưu trữ năng lượng, kiểm tra khóa liên động và bôi trơn.

An toàn và bảo trì

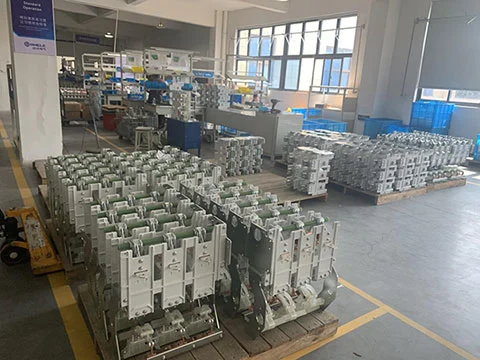

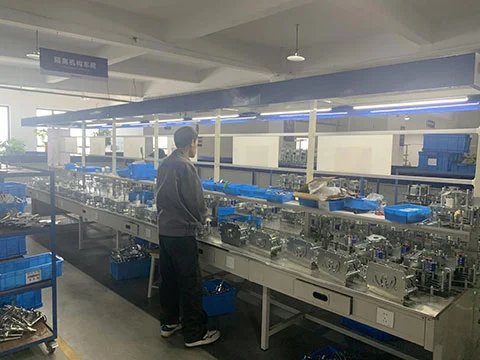

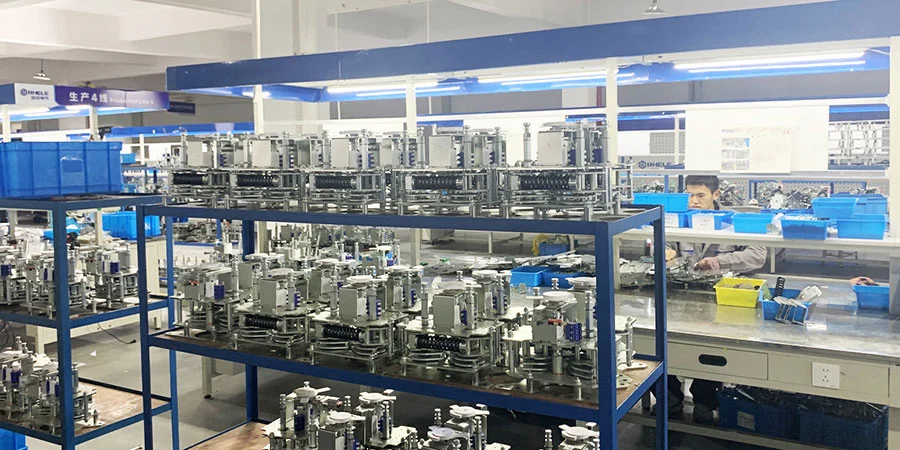

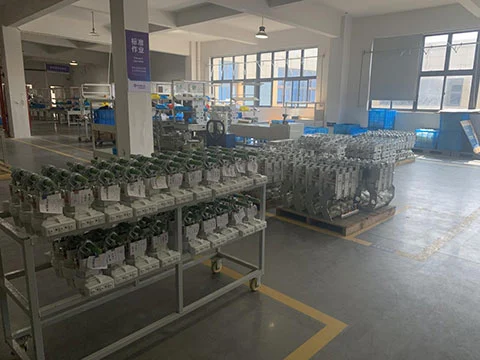

Nhà máy của Cotenele cung cấp hỗ trợ kiểm tra và bảo trì toàn diện. Tất cả các cơ chế đều được kiểm tra trước khi vận chuyển và đi kèm với hướng dẫn kỹ thuật từ các kỹ sư nhà máy của chúng tôi để đảm bảo vận hành an toàn và đáng tin cậy.
