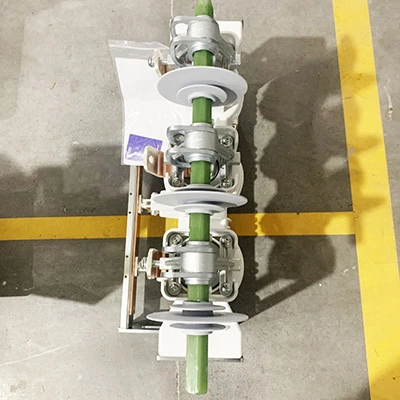

Máy cắt chân không trung thế 11KV có công tắc cách ly

Máy cắt chân không trung thế 11KV có công tắc cách ly là thiết bị quan trọng trong hệ thống phân phối điện trung áp. Nó kết hợp khả năng ngắt dòng điện vượt trội của cầu dao chân không với chức năng cách ly điện đáng tin cậy của cầu dao cách ly trong một thiết bị duy nhất. Bộ ngắt mạch chân không ngắt một cách an toàn cả dòng tải thông thường và dòng sự cố bằng cách sử dụng bộ ngắt chân không, khiến nó đặc biệt thích hợp để vận hành thường xuyên với mức bảo trì tối thiểu. Dao cách ly cung cấp khe hở không khí có thể nhìn thấy sau khi cầu dao mở ra, đảm bảo an toàn tuyệt đối trong quá trình bảo trì.

Mô-đun và ý nghĩa

Định nghĩa của máy cắt chân không

Máy cắt chân không trung thế 11KV có công tắc cách ly là tổ hợp thiết bị điện. Đơn vị này chủ yếu bao gồm hai phần chính:

Bộ ngắt mạch chân không

VCB có nhiệm vụ ngắt dòng tải thông thường và dòng sự cố ngắn mạch một cách an toàn. Nó sử dụng công nghệ dập tắt hồ quang dựa trên chân không để đảm bảo ngắt dòng điện một cách an toàn.

Công tắc ngắt kết nối

Dao cách ly được liên kết cơ khí hoặc tích hợp với VCB. Nó cung cấp một khe hở không khí có thể nhìn thấy được khi ở vị trí mở, đảm bảo cách ly an toàn thiết bị hạ nguồn khỏi nguồn điện trong quá trình bảo trì.

Điểm đứt có thể nhìn thấy này đảm bảo rằng thiết bị được cách ly và nối đất, giúp người lao động vận hành an toàn.

Điều quan trọng cần lưu ý là mặc dù VCB có thể hoạt động dưới tải nhưng bộ ngắt kết nối là một thiết bị không tải. Chỉ được vận hành sau khi VCB đã thông mạch để đảm bảo an toàn.

Nguyên tắc làm việc

Hoạt động này bao gồm chức năng phối hợp của hai cơ chế riêng biệt:

Ngắt mạch (Chức năng VCB):Khi cơ cấu vận hành (lò xo hoặc điện từ) được kích hoạt để mở, các tiếp điểm chuyển động bên trong buồng ngắt chân không sẽ tách ra. Hồ quang điện được bắt đầu khi hơi kim loại thoát ra từ các bề mặt tiếp xúc. Các tiếp điểm có hình dạng đặc biệt (thường sử dụng thiết kế từ trường dọc) điều khiển vòng cung này, khiến nó quay nhanh. Hơi kim loại ngưng tụ trên các tấm chắn xung quanh và hồ quang tắt ở mức dòng điện tự nhiên bằng 0 của chu kỳ AC. Môi trường chân không nhanh chóng phục hồi độ bền điện môi cao, làm gián đoạn dòng điện.

Chức năng ngắt kết nối:Sau khi mở mạch điện bằng cầu dao chân không, cơ cấu cách ly có thể được kích hoạt (vận hành bằng tay hoặc bằng động cơ). Bộ ngắt mạch chân không điều khiển vật lý các tiếp điểm cách ly tách khỏi bộ ngắt chân không của VCB sẽ mở ra, tạo ra một khe hở không khí rõ ràng, có thể nhìn thấy được trong mạch dòng điện chính. Sau khi hoàn thành quy trình nối đất phù hợp, người lao động có thể hoạt động an toàn trong khu vực cách ly bằng cách dựa vào điểm cách ly đáng tin cậy được hình thành bởi khe hở.

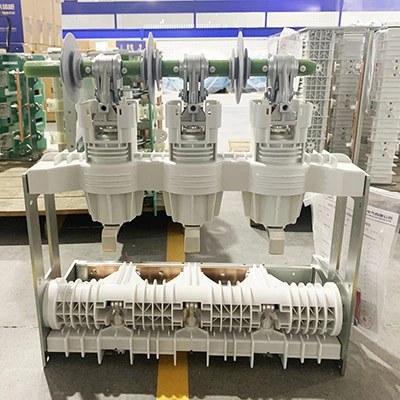

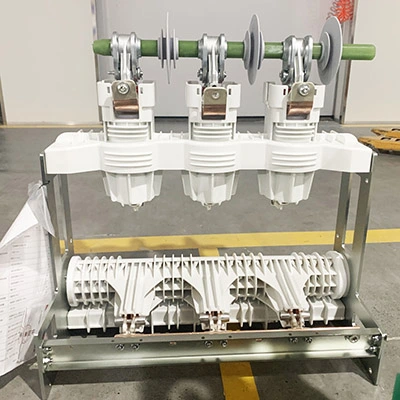

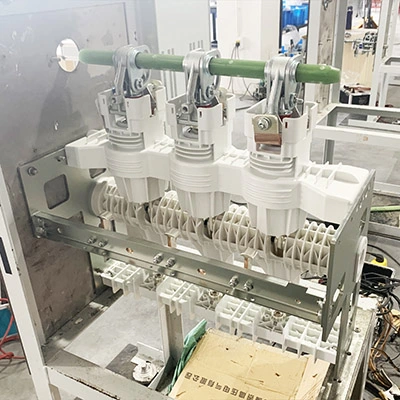

Cấu trúc của máy cắt chân không

Cấu tạo của Máy cắt chân không trung thế 11KV có công tắc cách ly bao gồm các tính năng dưới đây:

Bộ phận ngắt chân không (Thành phần cốt lõi):Đây là chức năng quan trọng nhất. Mỗi pha bao gồm một bộ ngắt chân không kín. Các thành phần chính của nó là: Vỏ cách điện kín (vỏ gốm/thủy tinh), Hệ thống dẫn điện (các tiếp điểm và dây dẫn cố định/di chuyển, thường có thiết kế từ trường hướng trục cho khả năng cắt cao) và Hệ thống che chắn (tấm chắn kim loại để bảo vệ lớp cách điện và điện trường điều khiển).

Cơ chế vận hành:Một cơ chế chung, duy nhất (như loại vận hành bằng lò xo hoặc loại điện từ) thường cung cấp năng lượng cho cả hoạt động đóng/ngắt nhanh của VCB và hoạt động tuần tự của bộ ngắt kết nối. Khóa liên động đảm bảo trình tự chính xác và an toàn đáng tin cậy: công tắc cách ly chỉ có thể hoạt động khi VCB mở.

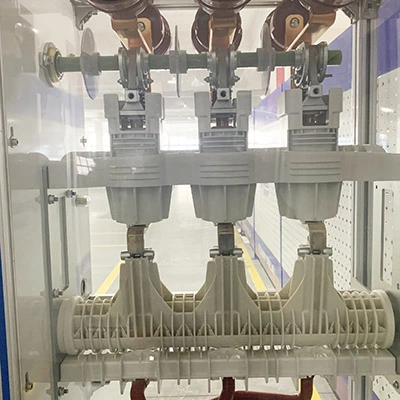

Hội ngắt kết nối:Nó bao gồm một tập hợp các tiếp điểm cách ly (loại công tắc dao hoặc loại chuyển động tuyến tính hiện đại) cho mỗi pha, được gắn nối tiếp với các bộ ngắt VCB. Chúng được liên kết cơ học với cơ cấu vận hành chính hoặc có bộ truyền động bằng tay/động cơ chuyên dụng với logic tuần tự chặt chẽ.

Cấu trúc hỗ trợ và cách nhiệt:Việc lắp ráp được gắn trên một khung chắc chắn. Các thanh, cột hoặc chất cách điện epoxy cung cấp sự hỗ trợ điện môi và cơ học cần thiết giữa các bộ phận mang điện, khung nối đất và giữa các pha.

Ứng dụng

Máy cắt chân không trung thế Cotenele 11KV có công tắc cách ly được sử dụng rộng rãi trong:

Trạm biến áp đô thị và công nghiệp

Hệ thống điện lực kéo đường sắt và tàu điện ngầm

Nhà máy hóa dầu và năng lượng

Hệ thống phân phối năng lượng tái tạo

Lưới điện thông minh và cơ sở hạ tầng đô thị

Các cơ sở thép, khai thác mỏ và công nghiệp nặng

Bộ ngắt mạch VS Công tắc cách ly

Chức năng của bộ ngắt mạch chân không và bộ cách ly là khác nhau. Đây là một so sánh:

Chức năng chính:

1. Circuit Breaker: Là thiết bị chuyển mạch bảo vệ. Nó được thiết kế để tự động hoặc thủ công tạo, mang và ngắt dòng điện trong cả điều kiện tải bình thường và điều kiện bất thường (như ngắn mạch). Chức năng tốt nhất của nó là ngắt dòng điện, dập tắt hồ quang một cách an toàn.

2. Disconnector (Isolator): Là thiết bị cách ly an toàn. Chức năng duy nhất của nó là tạo ra điểm ngắt mạch có thể nhìn thấy được, đảm bảo khoảng cách ly đáng tin cậy để đảm bảo an toàn trong quá trình bảo trì. Nó không có khả năng được thiết kế để tạo ra hoặc ngắt bất kỳ dòng điện đáng kể nào.

Hoạt động theo hiện tại:

1. Cầu dao: Phải hoạt động để ngắt dòng điện. Các điểm tiếp xúc của nó chịu tải và được thiết kế đặc biệt để dập tắt hồ quang sinh ra trong buồng chân không kín.

2. Bộ ngắt kết nối: Không bao giờ được vận hành khi có dòng điện chạy qua (ngoại trừ dòng điện dung không đáng kể trong một số thiết kế). Vận hành dưới tải sẽ gây ra hồ quang nguy hiểm, không kiểm soát được ngoài trời.

Lõi thiết kế:

1. Bộ ngắt mạch: Kỹ thuật chủ yếu tập trung vào các vật liệu tiếp xúc, ví dụ như hợp kim đồng-crom, áp suất tiếp xúc (nhằm đảm bảo điện trở thấp và chịu được lực điện động, tốc độ/hành trình tiếp xúc giúp tốc độ đóng/mở tối ưu để kiểm soát thời gian phóng hồ quang và ngăn ngừa nảy, đồng thời đạt được khả năng phục hồi điện môi cao trong chân không.

2. Công tắc cách ly: Kỹ thuật chủ yếu tập trung vào độ cứng cơ học, độ rõ ràng của vị trí mở/đóng, chẳng hạn như khe hở nhìn thấy được, khoảng cách đường rò/khe hở để cách điện không khí và giao diện tiếp điểm cách ly khi đóng dưới dòng điện ở trạng thái ổn định là mạnh mẽ.

Sự liên tiếp:

Trong thiết bị kết hợp, Bộ ngắt mạch chân không (VCB) phải luôn hoạt động trước để ngắt mạch điện. Chỉ sau khi được xác nhận rằng dòng điện đã bị gián đoạn thì Bộ ngắt kết nối mới có thể được vận hành an toàn để tạo khoảng cách cách ly vật lý. Trình tự này được thực thi thông qua khóa liên động cơ hoặc điện.

Thông số kỹ thuật

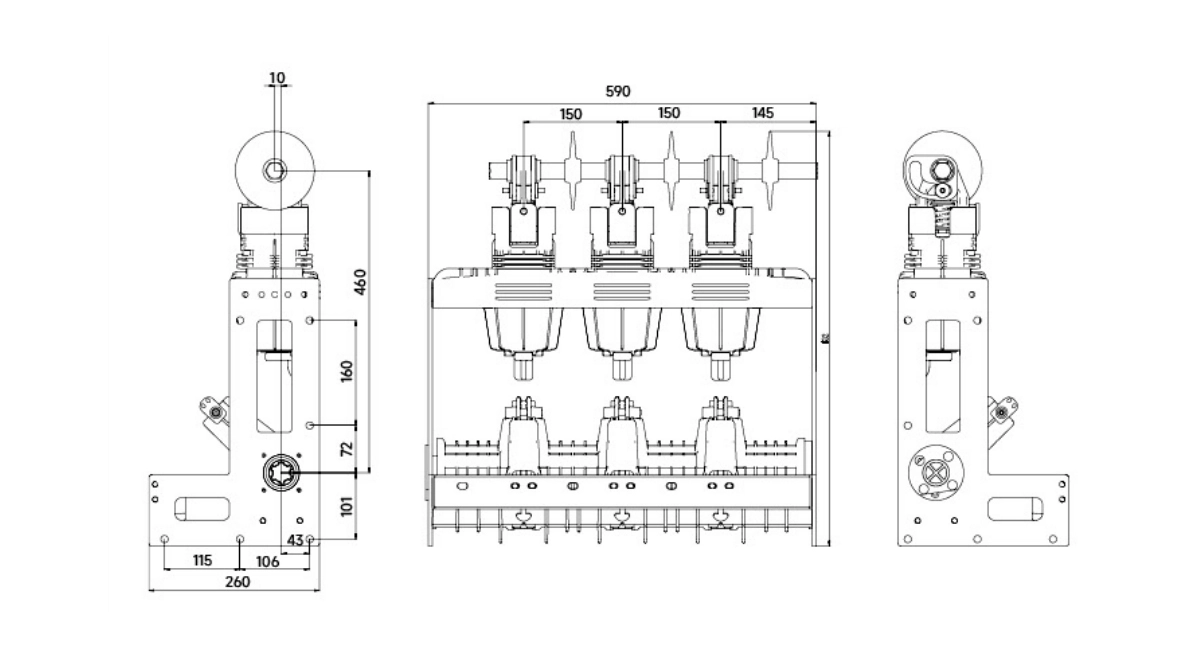

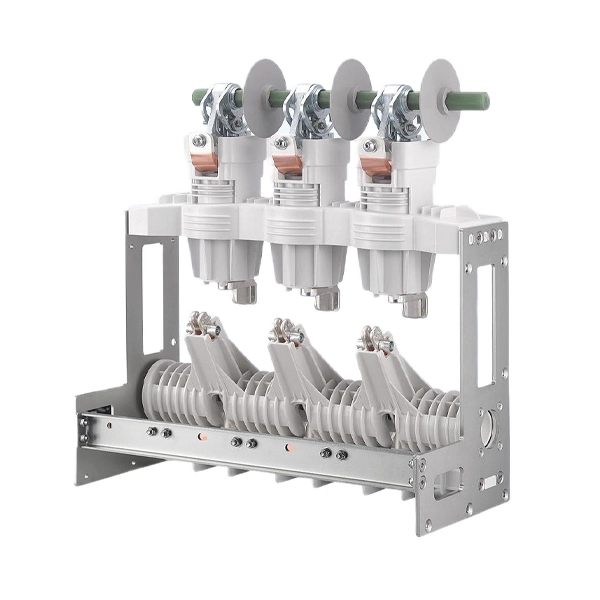

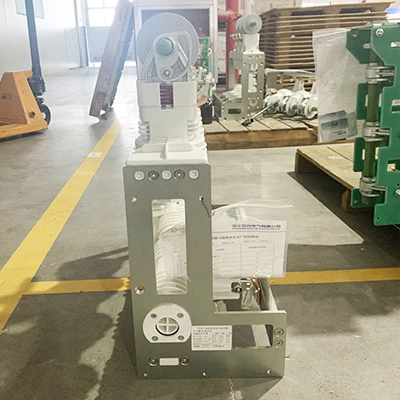

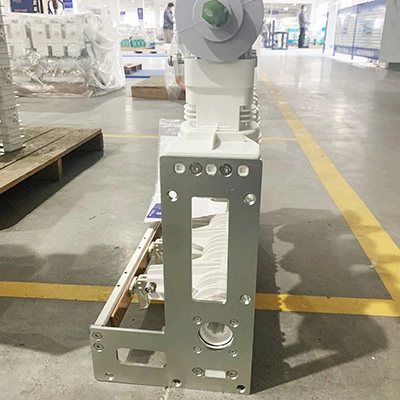

Ngoại hình và kích thước

Đảm bảo chất lượng

Kiểm tra loại và kiểm tra định kỳ trước khi giao hàng

Thử nghiệm chịu được điện áp cao và cách điện

Kiểm tra cơ học và vòng đời

Kiểm tra bên thứ ba tùy chọn

Được chứng nhận bởi:

Hệ thống quản lý chất lượng ISO9001

Hệ thống quản lý môi trường ISO14001

ISO45001 An toàn và sức khỏe nghề nghiệp

Câu hỏi thường gặp

1. Sự khác biệt giữa máy cắt chân không và máy cách ly là gì?

Bộ ngắt mạch chân không làm gián đoạn dòng điện khi có tải, trong khi bộ cách ly cung cấp điểm ngắt kết nối có thể nhìn thấy và chỉ phải hoạt động khi không có dòng điện chạy qua.

2. Tại sao nên sử dụng Máy cắt chân không trung thế 11KV có công tắc cách ly?

Bởi vì nó mang lại độ tin cậy cao, dập tắt hồ quang nhanh, chi phí bảo trì thấp và tuổi thọ dài so với máy cắt dầu hoặc SF6.

3. Công tắc cách ly có ngắt dòng điện được không?

Không. Bộ cách ly hoàn toàn là một thiết bị giảm tải và chỉ được vận hành sau khi cầu dao đã mở.
