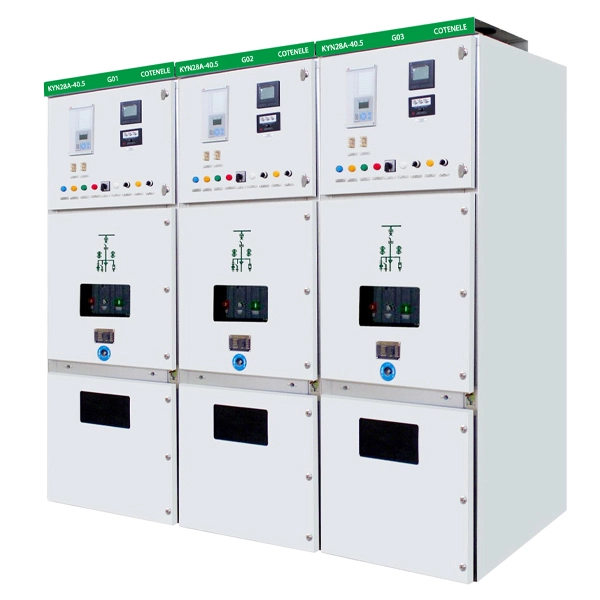

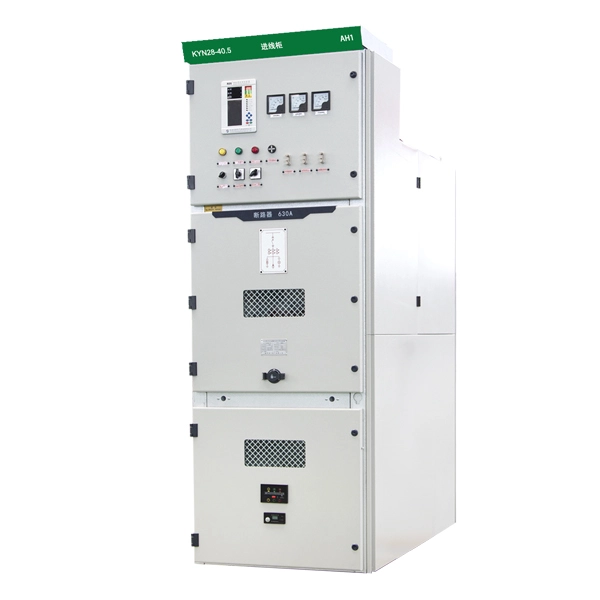

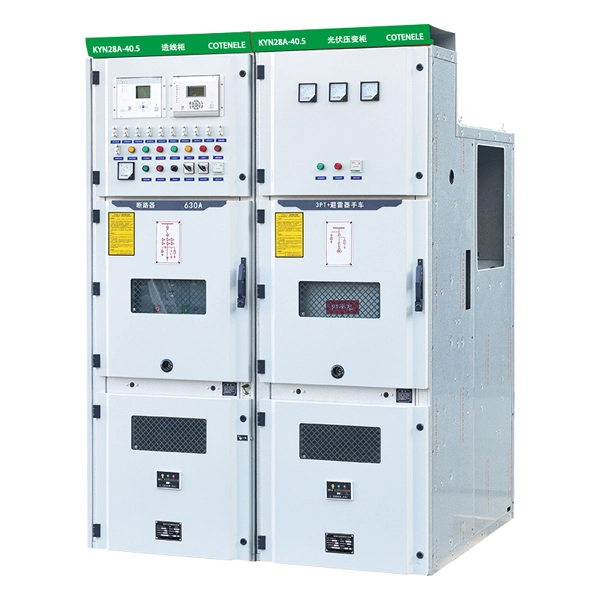

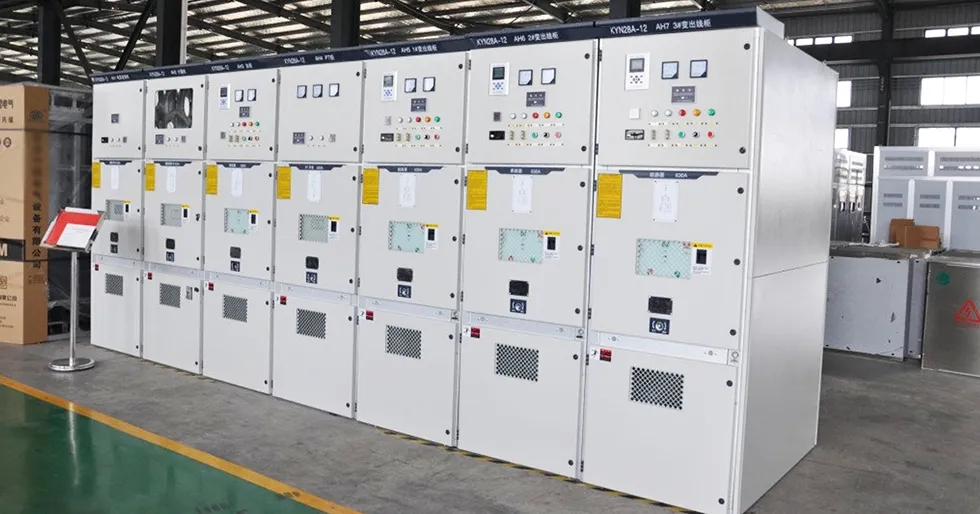

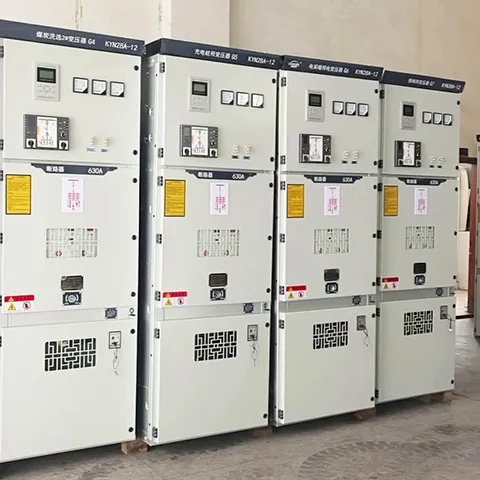

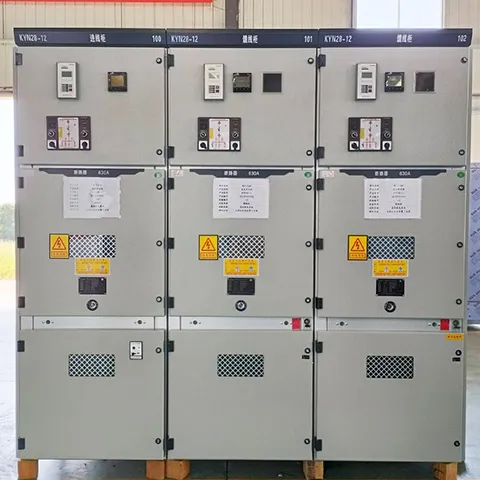

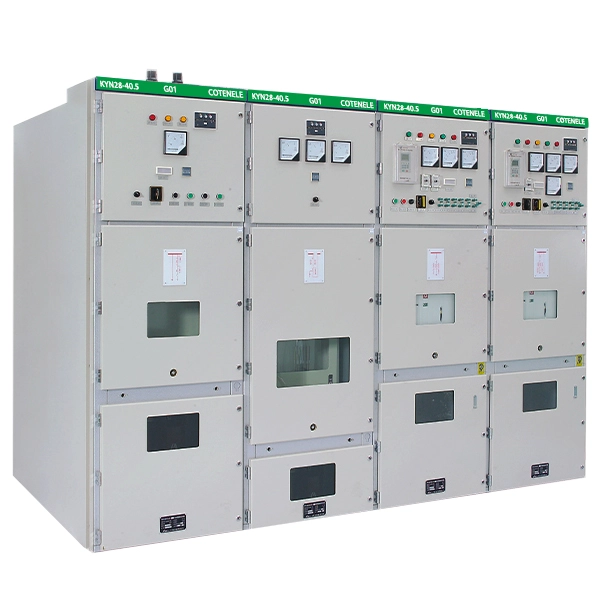

Thiết bị chuyển mạch trung thế 33KV MV
Thiết bị đóng cắt trung thế KYN28-40.5 là sản phẩm mới được phát triển bởi Cotenele, có điện áp định mức lên tới 40,5kv, Thiết bị chuyển mạch trung thế KYN28-40.5 loại KYN28-40.5 này, chủ yếu dành cho hệ thống điện xoay chiều ba pha có điện áp định mức 40,5 kV và tần số 50 Hz. Nó thường được áp dụng trong các bố trí thanh cái đơn và thanh cái phân đoạn. Thiết kế sản phẩm tuân thủ các tiêu chuẩn liên quan như IEC 298 và GB3906-2006.
Cotenele từ lâu đã cam kết đổi mới và nghiên cứu công nghệ thiết bị đóng cắt trung thế. Thiết bị chuyển mạch trung thế KYN28-40.5 series 33KV MV là sản phẩm mới của Cotenele Witch thường được sử dụng để đáp ứng các yêu cầu phân phối điện áp định mức 35KV trong các nhà máy điện, trạm biến áp, doanh nghiệp công nghiệp và khai thác mỏ, tổ chức công cộng và những nơi khác. Thiết bị đóng cắt trung thế này là một tpye của thiết bị đóng cắt có thể rút ra gắn ở giữa, lớp cách điện chính của nó sử dụng cấu trúc cách điện tổng hợp và đáp ứng đầy đủ các yêu cầu về khóa liên động an toàn “năm phòng ngừa”.
Thiết bị có thể được trang bị bộ ngắt mạch chân không dòng ZN85 và VTK của nhà sản xuất hoặc bằng bộ ngắt mạch chân không VD4 của ABB.
Mô hình và ý nghĩa
Thông số kỹ thuật chính
| Mục | Đơn vị | Thông số kỹ thuật | |
| Điện áp định mức | KV | 40.5 | |
| Tần số định mức | Hz | 50 | |
| Đánh giá hiện tại | A | 1250160020002500 | |
| Tần số nguồn và điện áp | Tần số nguồn chịu được điện áp của mạch chính trong 1 phút | KV | 95 KV (118 KV qua khe cách ly đối với các yêu cầu đặc biệt) |
| Điện áp chịu tần số công nghiệp của mạch phụ và mạch điều khiển | V | 2000 | |
| Điện áp chịu xung sét | KV | 185 KV (215 KV qua khe cách ly đối với các yêu cầu đặc biệt) | |
| Dòng điện cắt định mức (RMS) | KA | 2.531,5 | |
| Dòng điện định mức (đỉnh) | KA | 63,80 | |
| Dòng chịu đựng động định mức (đỉnh) | KA | 63,80 | |
| Dòng điện chịu được thời gian ngắn định mức trong 4 giây (RMS) | KA | 2.531,5 | |
| Điện áp định mức của mạch phụ và mạch điều khiển | V | -110,-220,～110,～220 | |
| Mức độ bảo vệ | IP3X cho vỏ bọc; IP2X giữa các ngăn và khi cửa ngăn cầu dao mở | ||
Đặc điểm sản phẩm của thiết bị đóng cắt KYN28-40.5 là gì?

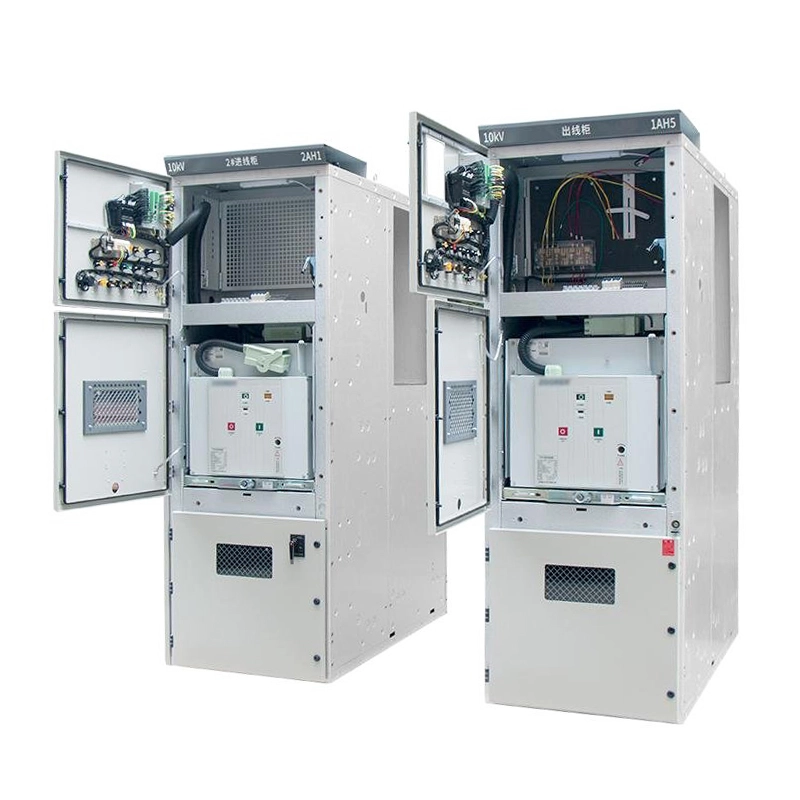

1. Khoang được bọc kim loại và dạng mô-đun:Vỏ của Thiết bị chuyển mạch trung thế 33KV MV được làm bằng thép tấm aluzinc và không gian bên trong được chia thành các ngăn độc lập, chẳng hạn như ngăn ngắt mạch, ngăn thanh cái, ngăn cáp và ngăn rơle/dụng cụ. Cấu trúc này đạt tiêu chuẩn “LSC2B”, nghĩa là khi xảy ra lỗi hoặc tiến hành bảo trì ở một ngăn thì hoạt động của các ngăn khác vẫn không bị ảnh hưởng.
2. Bố trí cầu dao rút điện “gắn ở giữa”:Các bộ phận cốt lõi như cầu dao chân không, công tắc cách ly được lắp đặt trên xe tải di động (bộ phận kéo). khi cần bảo trì, xe tải bị lỗi có thể được rút hoàn toàn và thay thế bằng xe dự phòng để nhanh chóng khôi phục nguồn điện, rút ngắn đáng kể thời gian ngừng hoạt động.

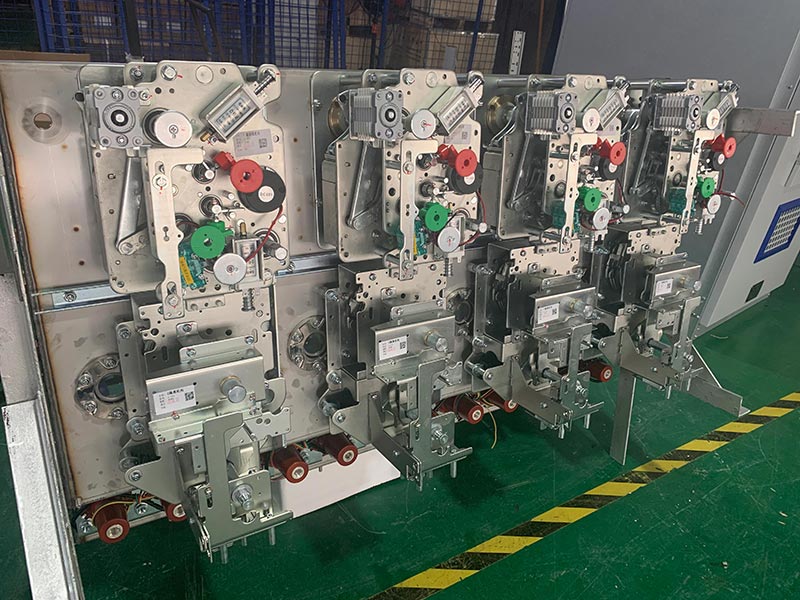

3. Khóa liên động cơ khí “ngũ phòng”:Thông qua khóa liên động cơ học bắt buộc, nó đảm bảo rằng hoạt động tiếp theo chỉ có thể được thực hiện trong các điều kiện cụ thể. Chức năng này có thể ngăn chặn một cách hiệu quả các hoạt động sai sót như đóng hoặc mở cầu dao không đúng cách, di chuyển xe tải vào hoặc ra khi đang tải, đóng dao tiếp đất khi mạch đang có điện, vô tình đi vào ngăn mang điện và đóng cầu dao khi dao tiếp đất đóng. Điều này có thể đảm bảo sự an toàn của nhân viên và thiết bị.
4. Kênh giảm áp đỉnh:khi xảy ra lỗi hồ quang bên trong của thiết bị đóng cắt, khí nhiệt độ cao và áp suất cao sẽ được giải phóng qua kênh trên cùng, giảm thiểu các mối nguy hiểm và bảo vệ nhân viên vận hành và bảo trì.
Cấu trúc và kích thước

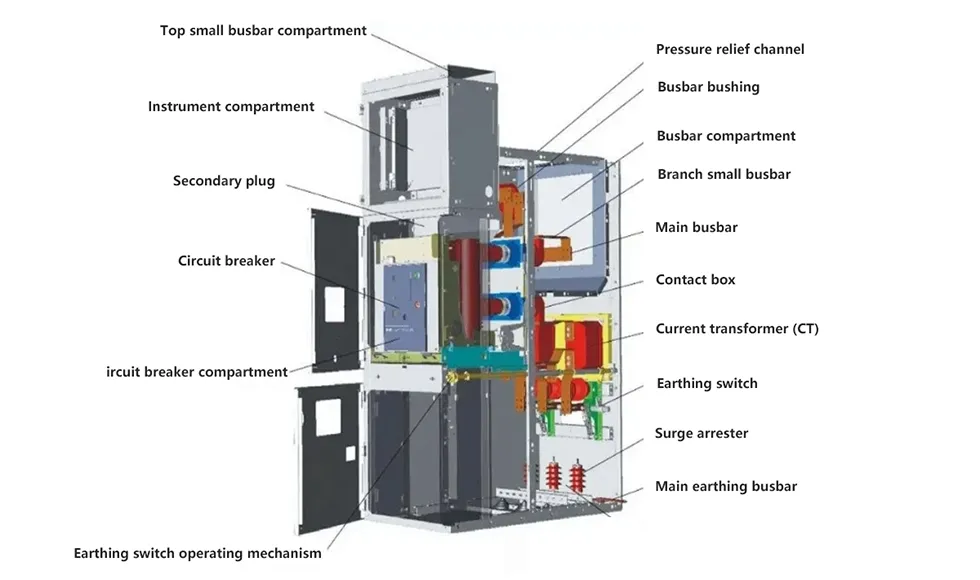

Sơ đồ cấu trúc của KYN28
| Cấu hình bộ ngắt mạch | ZN85(Hoặc VTK-40.5) | ZN85(Hoặc VTK-40.5) |
| Chiều rộng (mm) | 1400 | 1200 |
| Chiều cao (mm) | 2650 | 2650 |
| Độ sâu (mm) | 2800 | 2600 |
| Trọng lượng (kg) | 1500 | 1400 |
Sự khác biệt giữa KYN28-40.5 và KYN61-40.5 là gì?
Thiết bị đóng cắt KYN61-40.5:KYN61-40.5 có kích thước lớn hơn, chủ yếu được đặc trưng bởi dòng điện cao và các thông số cao, được thiết kế đặc biệt cho các cấp điện áp 40,5kV. Nó sử dụng cấu trúc xe tải (rút ra) gắn trên sàn và được thiết kế để mang dòng điện cao và khả năng cắt cao. Nó phục vụ như một thiết bị phân phối cốt lõi cho các nút nguồn lớn, quan trọng.
KYN28-40.5: Thiết bị chuyển mạch trung thế 33KV MV dòng KYN28-40.5 có cấu trúc nhỏ gọn hơn và được sử dụng rộng rãi hơn. Nó có cấu trúc xe kéo gắn ở giữa mang tính biểu tượng của dòng KYN28, có các tính năng nhỏ gọn và linh hoạt. Đó là một lựa chọn phổ biến cho các kịch bản phân phối thông thường.
| Mục | KYN61-40.5 | KYN28-40.5 |
| Loại xe tải ngắt mạch | Gắn trên sàn: Xe tải lớn hơn và nặng hơn, được đặt trên đường ray sàn ở dưới cùng của bảng điều khiển | Gắn ở giữa: Xe tải nhỏ gọn được lắp đặt ở độ cao giữa của bảng điều khiển, dễ vận hành hơn |
| Kích thước và trọng lượng | Kích thước và trọng lượng lớn hơn. Kích thước điển hình: 1400mm(W), 2800mm(D).Trọng lượng bản thân khoảng 1500kg | Nhỏ gọn hơn Một số dữ liệu cho thấy độ sâu lên tới 2800mm; nhẹ hơn KYN61 một chút |
| Phạm vi hiện tại định mức | Rộng hơn, thường là 630A đến 4000A | Hẹp hơn, thường là 630A đến 3150A (nhưng có thể tùy chỉnh lên tới 4000A) |
| Khả năng phá vỡ/chịu đựng | Cao hơn, thường là 25kA đến 40kA, dòng điện chịu được cực đại lên tới 100kA | Tương đối thấp hơn, thường là 20kA đến 31,5kA |
| Phạm vi ứng dụng | Chuyên dụng hơn, thường được sử dụng ở các vị trí quan trọng như bộ ghép nối hoặc bộ ghép nối xe buýt trong các nhà máy công nghiệp lớn, nhà máy điện và trạm biến áp | Phổ biến hơn, một thiết bị chủ đạo cho mạng phân phối 10kV và 35kV |
| Đặc điểm kịch bản điển hình | Thích hợp cho các ứng dụng yêu cầu dòng điện cao và khả năng cắt cao | Thích hợp cho các kịch bản phân phối thông thường có nhu cầu cao hơn về độ gọn nhẹ, tính linh hoạt và tính kinh tế |

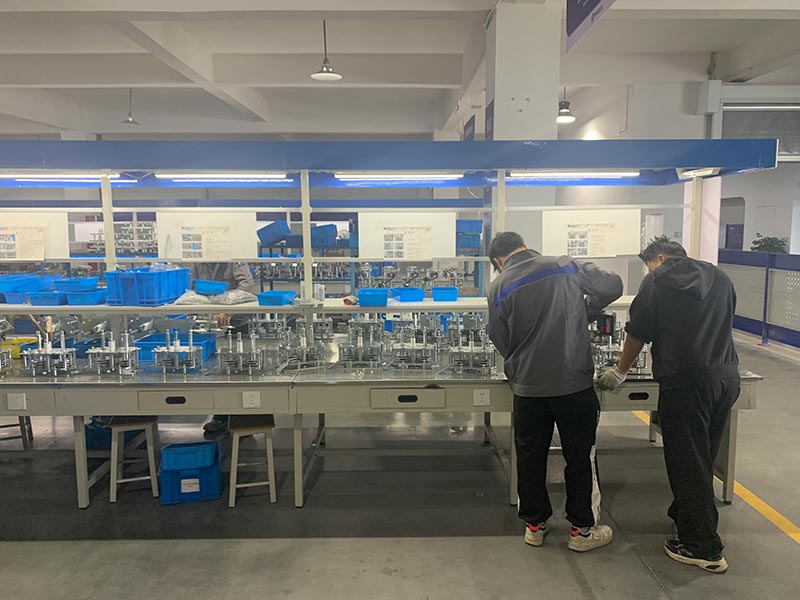

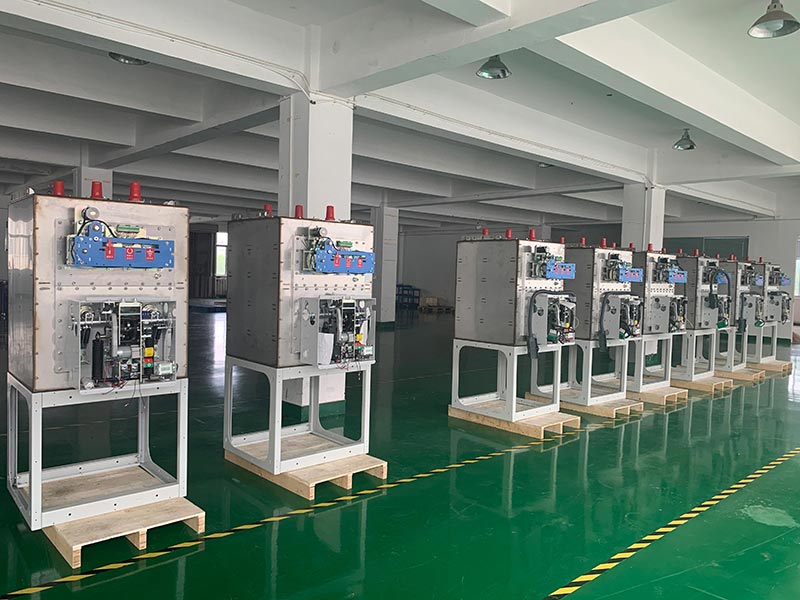

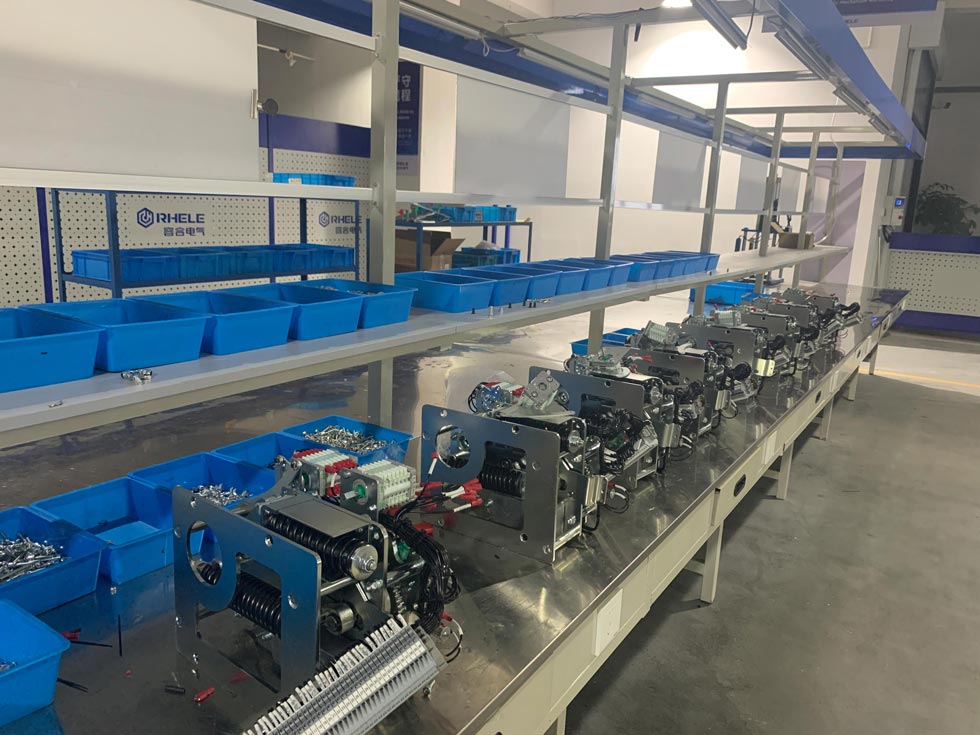

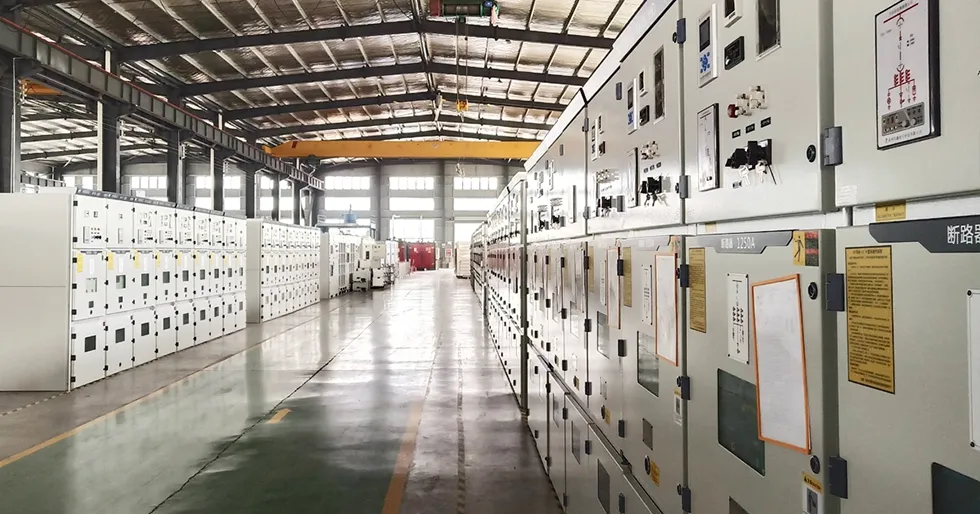

Nhà máy của chúng tôi

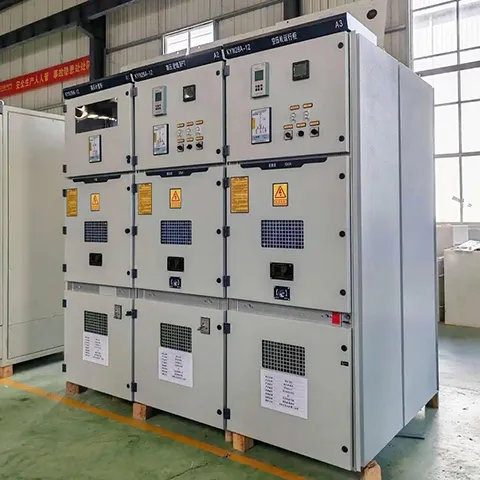

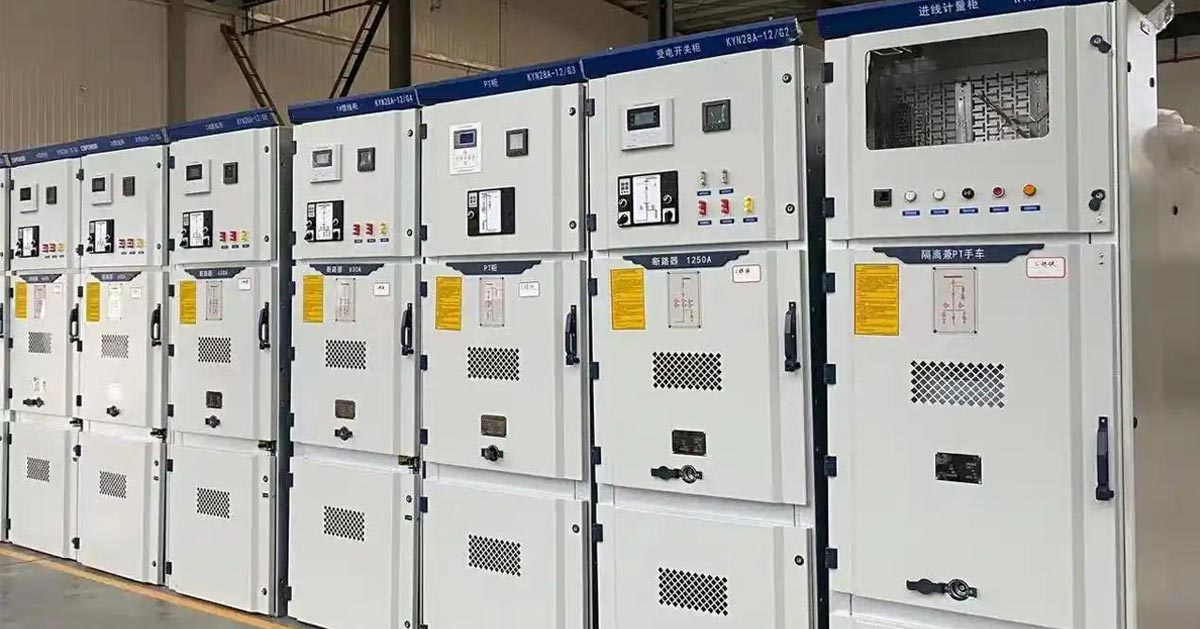

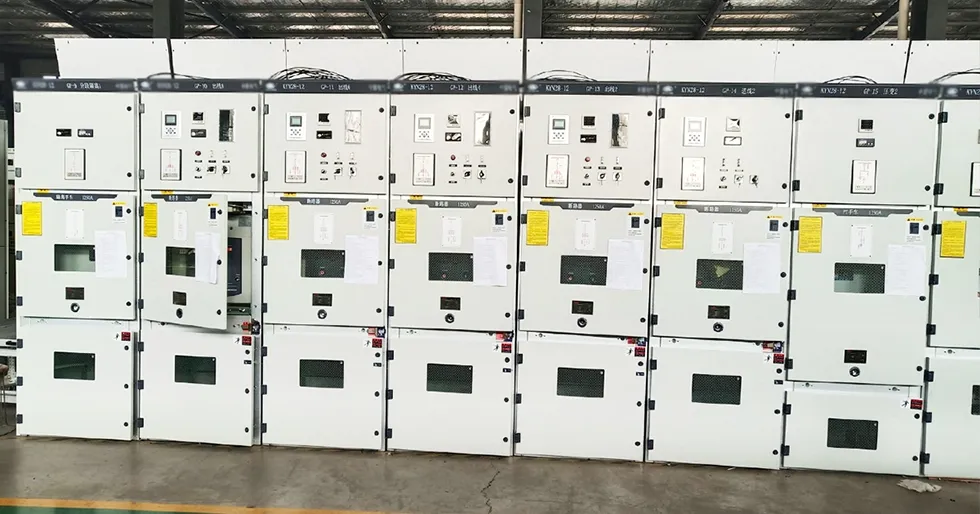

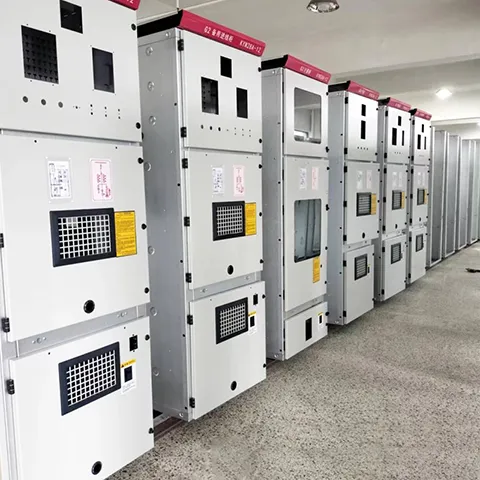

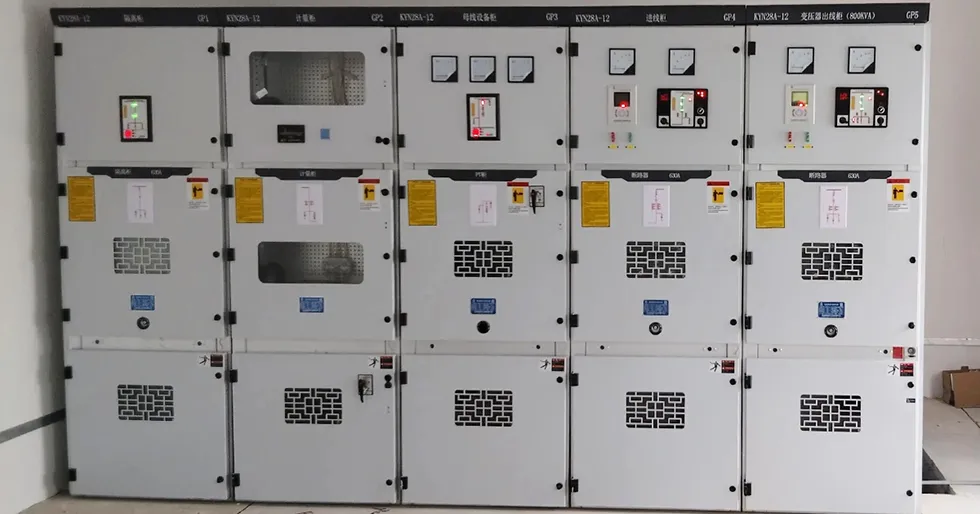

Sản phẩm cho thấy
