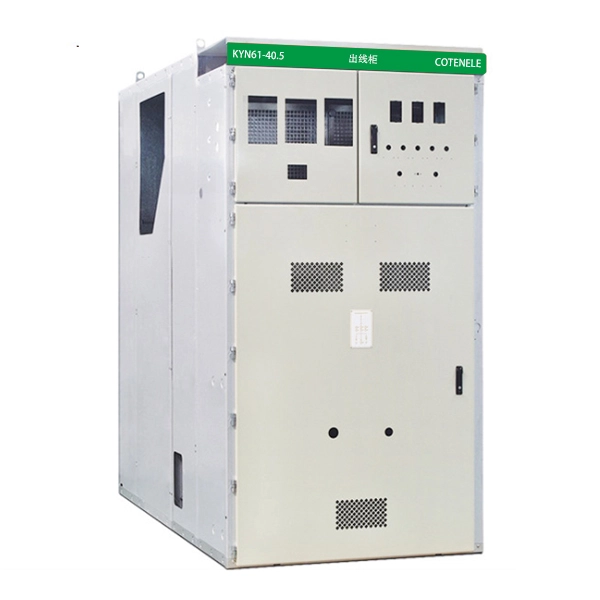

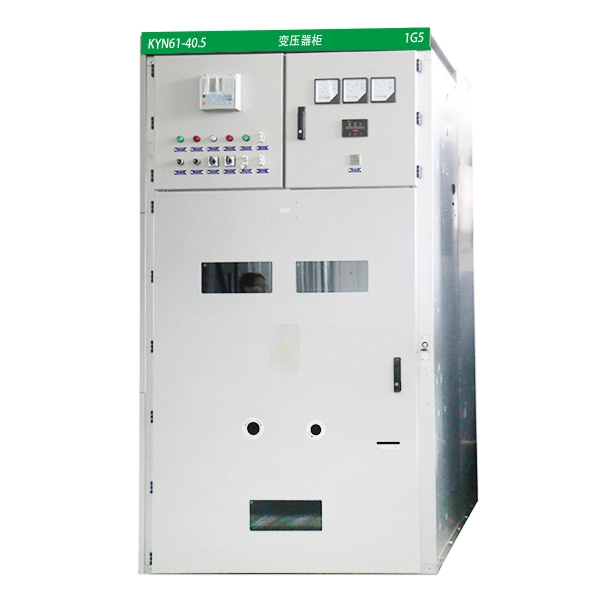

Bảng điều khiển thiết bị đóng cắt kim loại trung thế 33KV
Là nhà xuất khẩu thiết bị đóng cắt trung thế lớn ở Trung Quốc, các sản phẩm của Cotenele được phân phối rộng rãi trên các thị trường toàn cầu. Bảng điều khiển thiết bị đóng cắt kim loại trung thế 33KV dòng KYN61-40.5 (Z) do Cotenele sản xuất được thiết kế cho hệ thống điện ba pha AC 50 Hz. Chúng được sử dụng để tiếp nhận và phân phối năng lượng điện trong các nhà máy điện, trạm biến áp và phòng phân phối của các doanh nghiệp công nghiệp và khai thác mỏ, đồng thời cung cấp khả năng điều khiển, bảo vệ và giám sát các mạch điện.
Bảng điều khiển thiết bị đóng cắt kim loại trung áp 33KV dòng KYN61-40.5 là giải pháp thiết bị đóng cắt trong nhà được sử dụng rộng rãi cho các hệ thống phân phối và truyền tải điện 35 kV. Tên đầy đủ của nó là “Thiết bị đóng cắt bọc kim loại AC có thể tháo rời được bọc thép”. Cotenele là nhà sản xuất đáng tin cậy và giàu kinh nghiệm về loại thiết bị này.
Thiết bị đóng cắt KYN61-40.5 chủ yếu được sử dụng để điều khiển, bảo vệ và giám sát các mạch điện trong hệ thống truyền tải và phân phối điện. Với công nghệ hoàn thiện, độ an toàn vận hành cao và hiệu suất đã được chứng minh, nó được ứng dụng rộng rãi trong các nhà máy điện, trạm biến áp và mạng lưới phân phối điện công nghiệp và khai thác mỏ.
Thiết bị đóng cắt này tuân thủ các tiêu chuẩn sau:
GB 3906 — Thiết bị đóng cắt bọc kim loại AC 3–35 kV
GB/T 11022 - Yêu cầu kỹ thuật chung đối với thiết bị điều khiển và đóng cắt điện áp cao
IEC 62271-200 — Thiết bị đóng cắt và điều khiển bọc kim loại AC cho điện áp định mức trên 1 kV và lên đến 52 kV

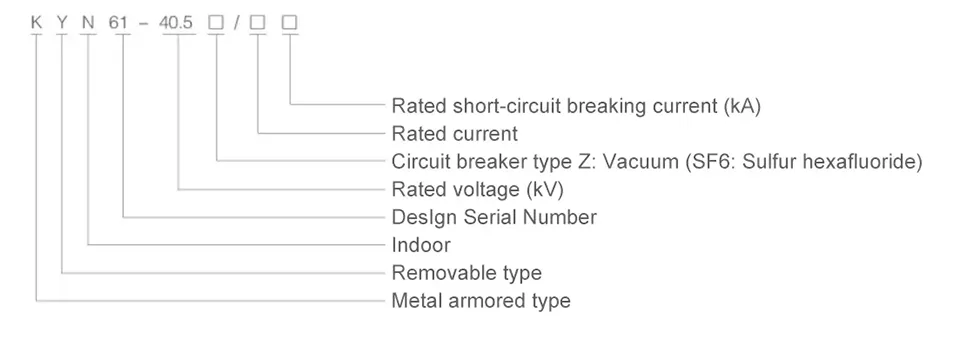

Mô-đun và ý nghĩa
Thông số kỹ thuật chính
| Mục | Đơn vị | Thông số kỹ thuật | |
| Điện áp định mức | kV | 40.5 | |
| Mức cách điện định mức | Điện áp chịu xung sét (toàn sóng) | kV | 185 |
| Tần số nguồn chịu được điện áp (1 phút) | 95 | ||
| Tần số định mức | Hz | 50 | |
| Đánh giá hiện tại | A | 630;1250;1600;2000 | |
| Thời gian ngắt ngắn mạch định mức | Tần số nguồn chịu được điện áp (1 phút) | kV | 20,25,31,5 |
| Dòng điện đóng ngắn mạch định mức (cực đại) | kV | 50,63,80 | |
| Dòng điện ổn định động định mức (giá trị cực đại) | kV | 50,63,80 | |
| Dòng ổn định nhiệt 4s (giá trị hiệu dụng) | kV | 20,25,31,5 | |
| Lớp bảo vệ của vỏ bọc | Tủ ngắt mạch chân không | mm | IP4X |
| Kích thước (W*D*H) | Tủ cắt ngắn mạch SF6 | 1400×2200×2600 | |
Thông số kỹ thuật chính cho KYN61-40.5
| Mục | Đơn vị | Thông số kỹ thuật | ||
| ZN85A-403AH3 SF1/SF2 | ||||
| Điện áp định mức | kV | 40.5 | ||
| Mức cách điện định mức | Điện áp chịu xung sét (toàn sóng) | kV | 185 | |
| Tần số nguồn chịu được điện áp (1 phút) | 95 | |||
| Tần số định mức | Hz | 50 | ||
| Đánh giá hiện tại | A | 1250;1600;2000 | 630;1250;2500 | |
| Thời gian ngắt ngắn mạch định mức | kV | 20,25,31,5 | 25、31,5 | |
| Dòng điện đóng ngắn mạch định mức (cực đại) | kV | 50,63,80 | 63,80 | |
| Dòng điện ổn định động định mức (giá trị cực đại) | kV | 50,63,80 | 63,80 | |
| Dòng ổn định nhiệt 4s (giá trị hiệu dụng) | kV | 20,25,31,5 | 25、31,5(3 giây) | |
| Giờ mở cửa | bệnh đa xơ cứng | 36~60 | 45 | |
| Đóng cửa thời gian | bệnh đa xơ cứng | 40~90 | ≤75 | |
| Trình tự vận hành định mức | O-0,3S-CO-180S-CO | |||
Thông số kỹ thuật chính cho KYN61-40.5
Điều kiện làm việc
1. Nhiệt độ không khí xung quanh:Nhiệt độ tối đa phải là +40°C và nhiệt độ tối thiểu phải là -10°C.
2. Độ cao:Vị trí lắp đặt không được vượt quá 1oo0 m so với mực nước biển.
3. Độ ẩm tương đối của môi trường xung quanh:Giá trị trung bình ngày không quá 95%, giá trị trung bình tháng không quá 9o%.
4. Điều kiện không khí xung quanh:Thiết bị này không dành cho những nơi có chất ăn mòn, ô nhiễm nặng, khí dễ cháy hoặc rung động mạnh.
5. Điều kiện địa chấn:Nếu xảy ra động đất, cường độ của nó không được vượt quá cường độ 8.
Các ứng dụng của thiết bị đóng cắt KYN61-40.5 là gì?
Bảng điều khiển thiết bị đóng cắt kim loại trung áp 33KV dòng KYN61-40.5 được sử dụng rộng rãi trong:
1. Nhà máy điện và trạm biến áp lưới (phổ biến nhất)
2. Các doanh nghiệp công nghiệp và khai thác mỏ (luyện kim, hóa dầu, mỏ than, xi măng, sản xuất ô tô, v.v.)
3. Dự án năng lượng tái tạo (nhà máy điện PV, trang trại gió – trong trạm tăng áp hoặc trạm phân phối)
4. Cơ sở hạ tầng (sân bay, bệnh viện, nhà cao tầng, khu phức hợp thương mại lớn)
5. Các ứng dụng đặc biệt (địa điểm hoạt động thường xuyên)
Ưu điểm của sản phẩm đối với thiết bị đóng cắt KYN61-40.5 là gì?
Độ an toàn cao:Được bọc thép và chia ngăn hoàn toàn bằng kim loại, được trang bị hệ thống khóa liên động "năm bằng chứng" toàn diện để ngăn chặn hoạt động sai và đảm bảo an toàn cho nhân viên và thiết bị. Mỗi ngăn chức năng có một kênh giảm áp độc lập để hướng các sự cố hồ quang ra xa người vận hành.
Độ tin cậy cao:Tuổi thọ thiết kế dài; các bộ phận chính như cầu dao và dao nối đất có thể thực hiện hàng chục nghìn thao tác cơ học.
Cấu hình linh hoạt:Tương thích với nhiều thương hiệu cầu dao phổ thông khác nhau (ví dụ: ZN85 trong nước, ABB VD4, v.v.) để đáp ứng các yêu cầu khác nhau của người dùng. Hỗ trợ nhiều sơ đồ nối dây chính (vào/ra cáp, vào/ra đường dây trên không, v.v.).
Làm thế nào để mua Bảng điều khiển thiết bị đóng cắt kim loại trung thế 33KV?
Vui lòng cung cấp những thông tin dưới đây trước khi bạn đặt hàng:
1. Sơ đồ đường đơn của sơ đồ mạch chính, ứng dụng dự định của nó, cấu hình mạch chính cụ thể, sơ đồ tầng của phòng thiết bị đóng cắt cũng như bản vẽ bố trí và bố trí của thiết bị. Sẽ tốt nhất nếu bạn có thể cung cấp các tài liệu yêu cầu chi tiết của dự án.
2. Yêu cầu về chức năng điều khiển, đo lường và bảo vệ của thiết bị đóng cắt cũng như các yêu cầu đối với các thiết bị kèm theo và thiết bị tự động hóa khác.
3. Tên loại, thông số kỹ thuật và số lượng của từng bộ phận điện được sử dụng trong thiết bị đóng cắt.
4. Nếu cần có cầu nối thanh cái giữa các thiết bị đóng cắt hoặc cho tủ đường dây vào thì phải cung cấp dữ liệu chi tiết sau: khả năng mang dòng định mức của cầu thanh cái, nhịp của nó và chiều cao của nó so với sàn.
5. Nếu thiết bị đóng cắt được sử dụng trong các điều kiện môi trường đặc biệt, các điều kiện đó phải được nêu chi tiết khi đặt hàng.
6. Bất kỳ yêu cầu đặc biệt nào khác sẽ được thảo luận và thống nhất với công ty chúng tôi.

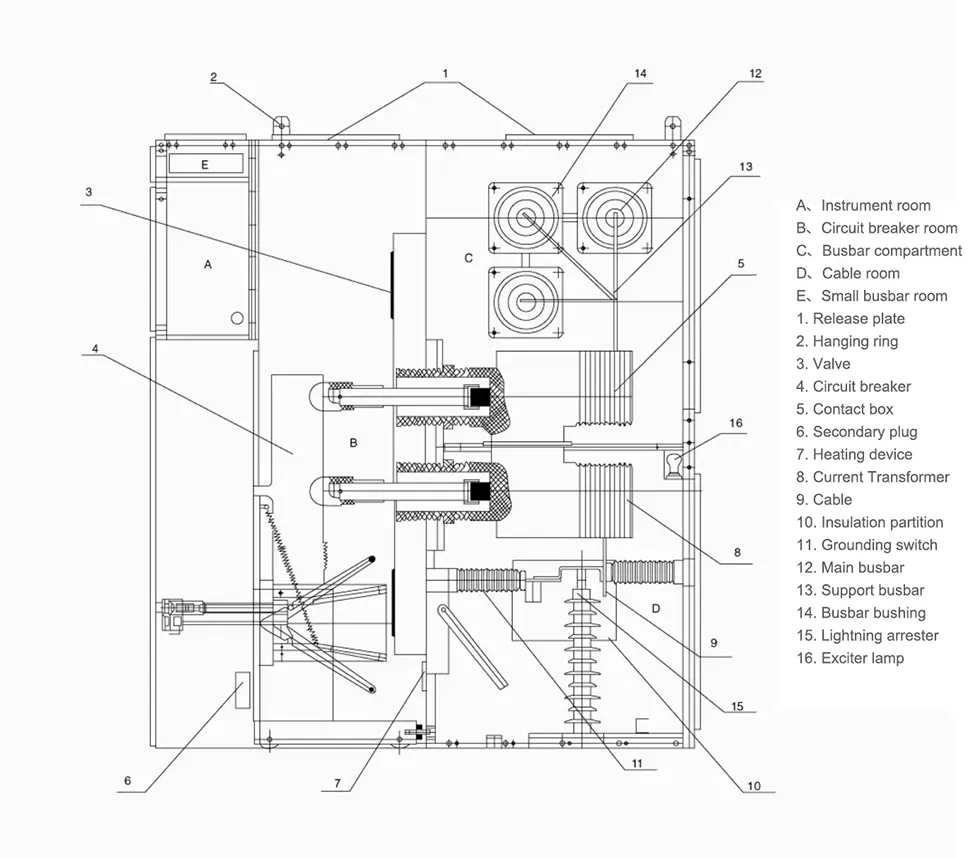

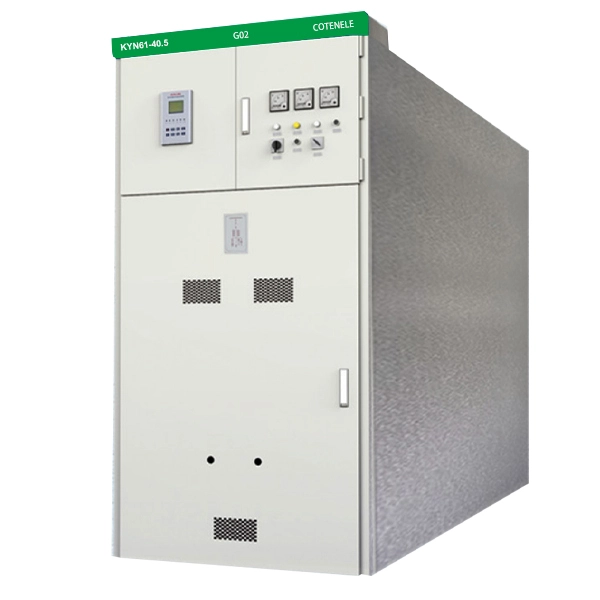

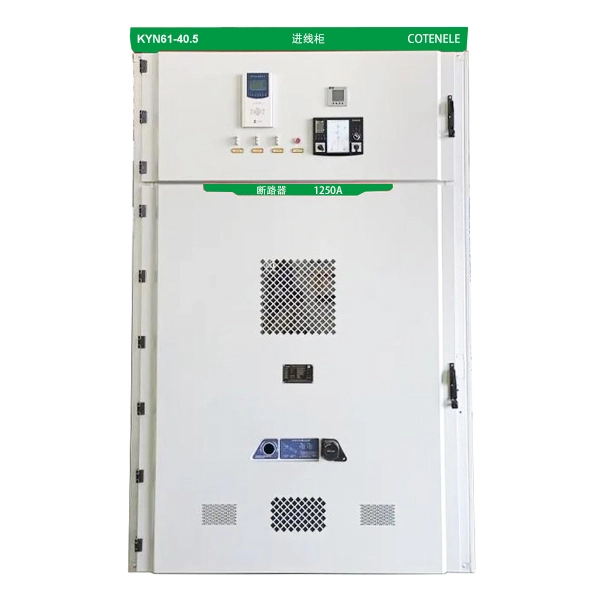

Ngoại hình và kích thước

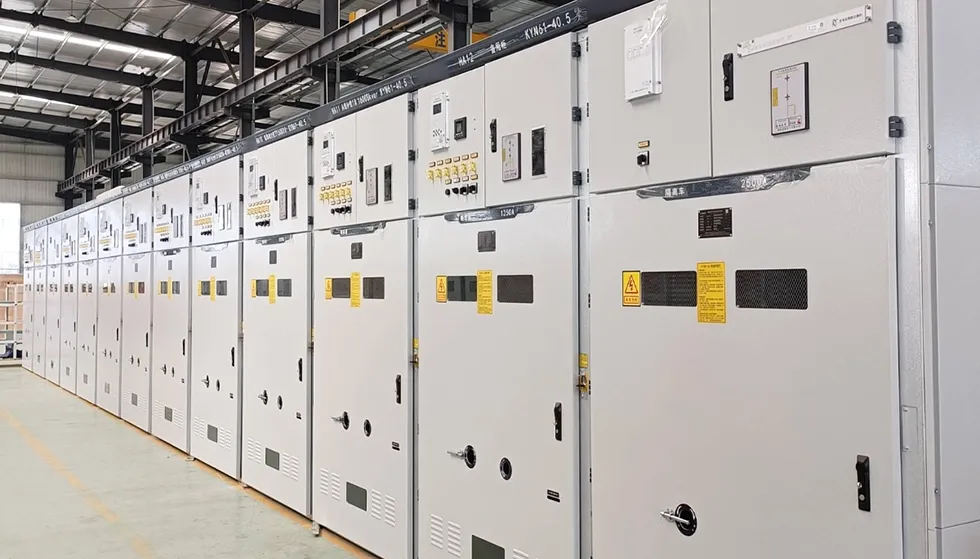

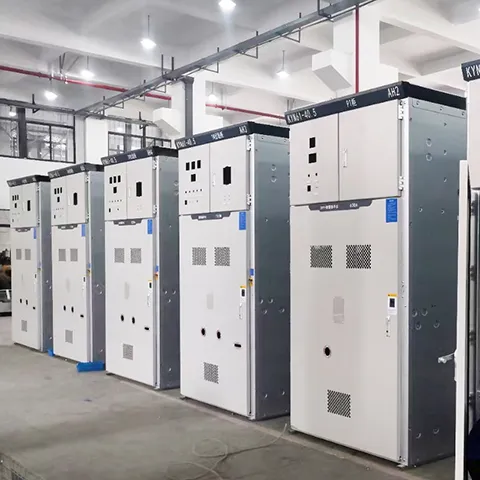

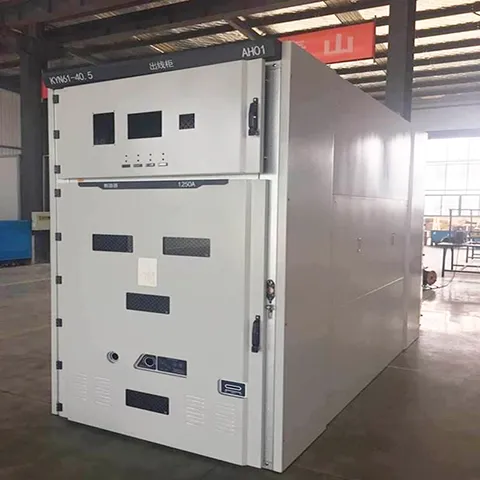

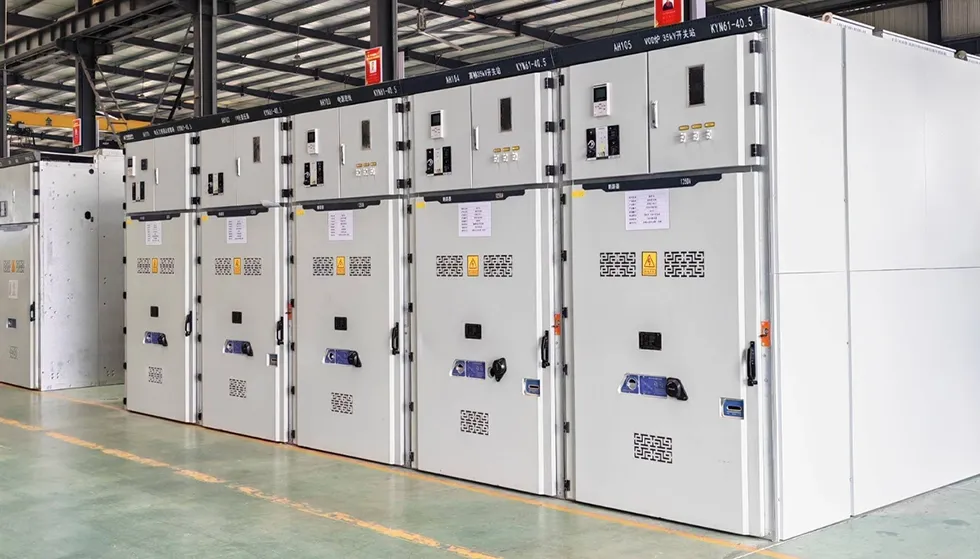

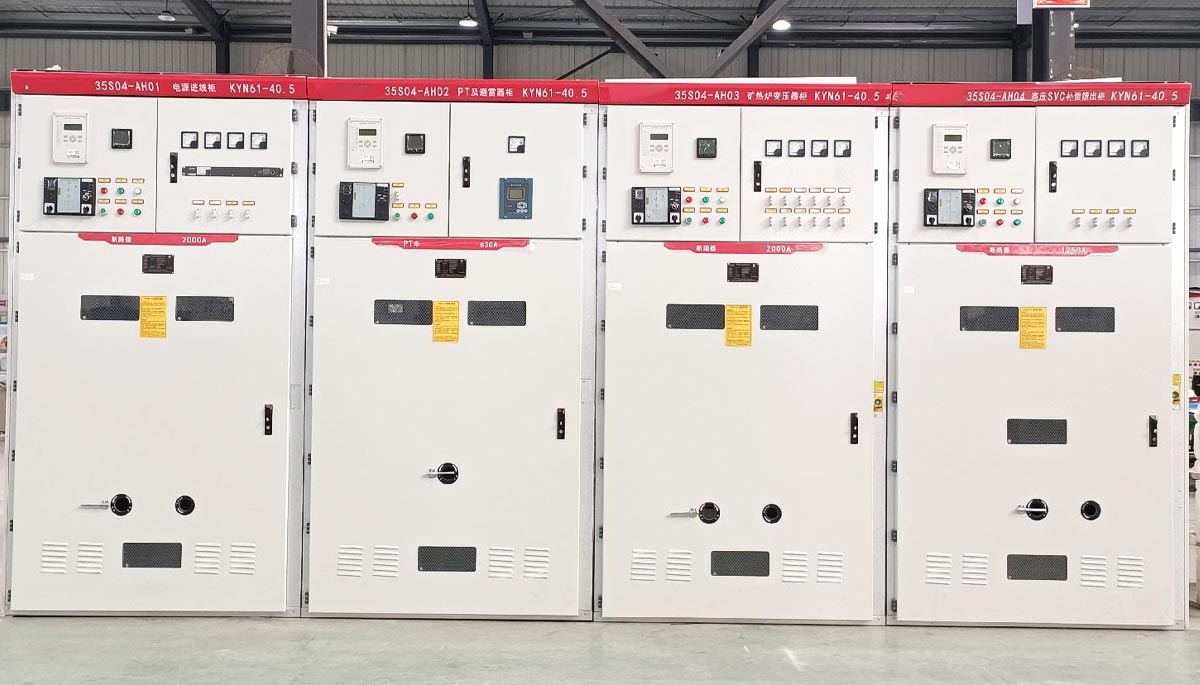

Sản phẩm cho thấy

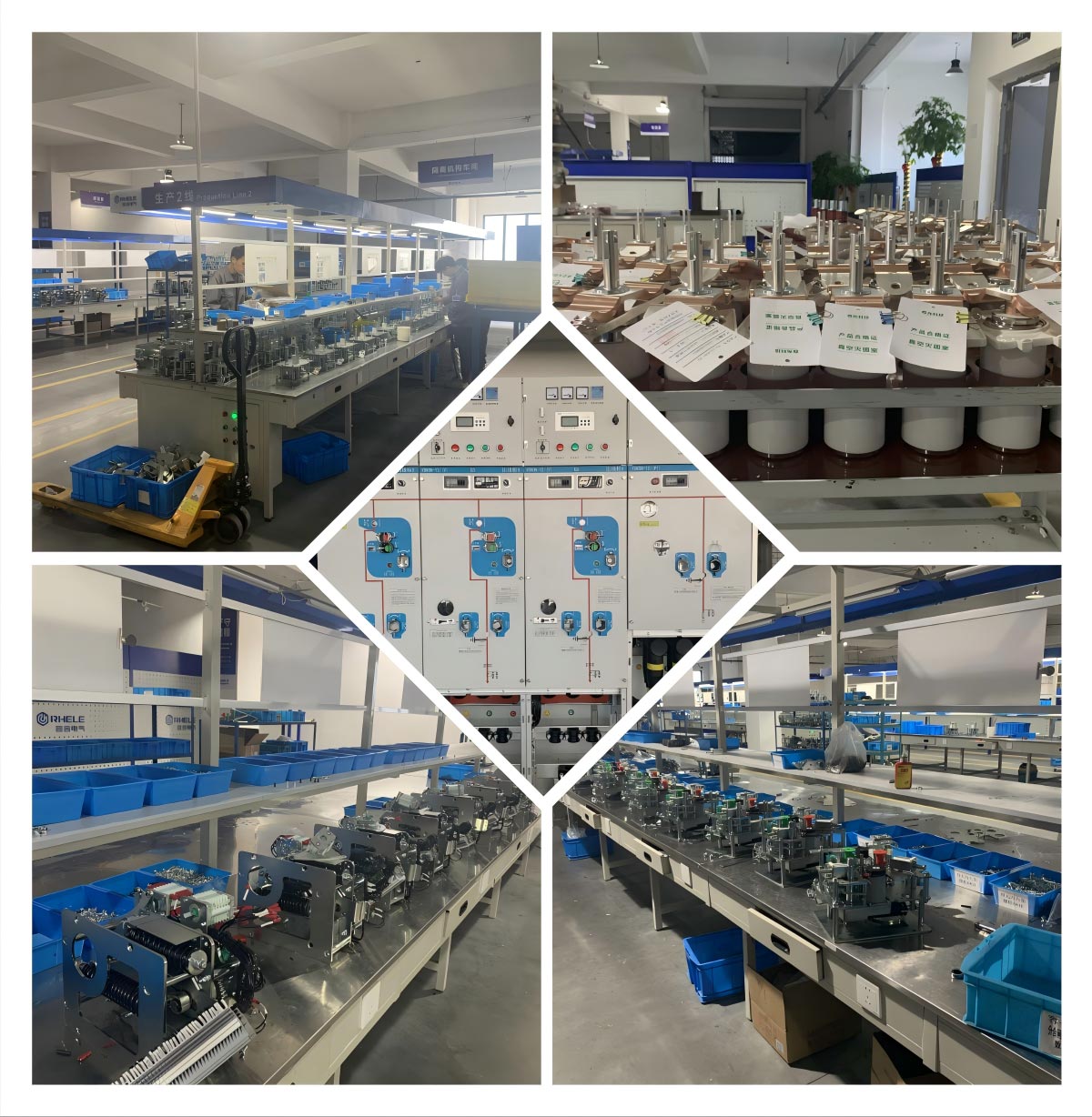

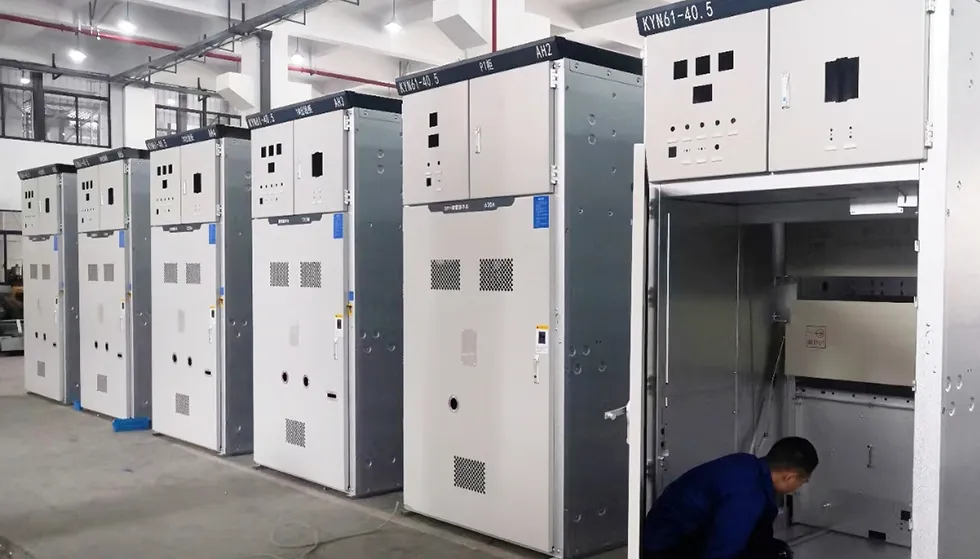

Hội thảo của chúng tôi
