Thiết bị đóng cắt bọc kim loại trung thế 22KV

Mô hình và ý nghĩa

Thông số kỹ thuật chính

1. Thông số kỹ thuật chính của thiết bị đóng cắt

2. Thông số kỹ thuật chính của máy cắt chân không VS1-24,VN2-24

Điều kiện làm việc

Điều kiện hoạt động bình thường

1. Nhiệt độ môi trường

Tối đa: +40°C, tối thiểu: –15°C. Giá trị trung bình đo được trong khoảng thời gian 24 giờ bất kỳ không được vượt quá +35°C.

2. Điều kiện độ ẩm

Độ ẩm tương đối trung bình trong ngày: 95%

Độ ẩm tương đối trung bình trong một tháng: 90%

Áp suất hơi nước trung bình trong ngày: 2,2 kPa

Áp suất hơi nước trung bình trong tháng: 1,8 kPa

3. Độ cao

Không quá 1000 m so với mực nước biển.

4. Độ tinh khiết của không khí

Không khí xung quanh không bị ô nhiễm đáng kể bởi bụi, khói, khí, hơi hoặc bụi muối ăn mòn hoặc dễ cháy.

5. Rung và sốc

Mọi rung động bên ngoài hoặc chuyển động của mặt đất có thể ảnh hưởng đến thiết bị đóng cắt đều không đáng kể.

6. Nhiễu điện từ trong hệ thống thứ cấp

Biên độ nhiễu điện từ cảm ứng không được vượt quá 1,6 kV.

Điều kiện hoạt động đặc biệt

Khi Thiết bị đóng cắt bọc kim loại trung áp 22KV được yêu cầu hoạt động trong các điều kiện vượt quá giới hạn bình thường được quy định trong GB/T 11022, nhà sản xuất và người dùng phải thương lượng và thống nhất các biện pháp đặc biệt.

Để ngăn chặn sự ngưng tụ, thiết bị đóng cắt được trang bị máy sưởi. Những bộ gia nhiệt này phải được cấp điện bất cứ khi nào thiết bị đóng cắt ở chế độ chờ. Ngay cả trong quá trình vận hành bình thường, phải chú ý duy trì hoạt động của các thiết bị sưởi khi cần thiết.

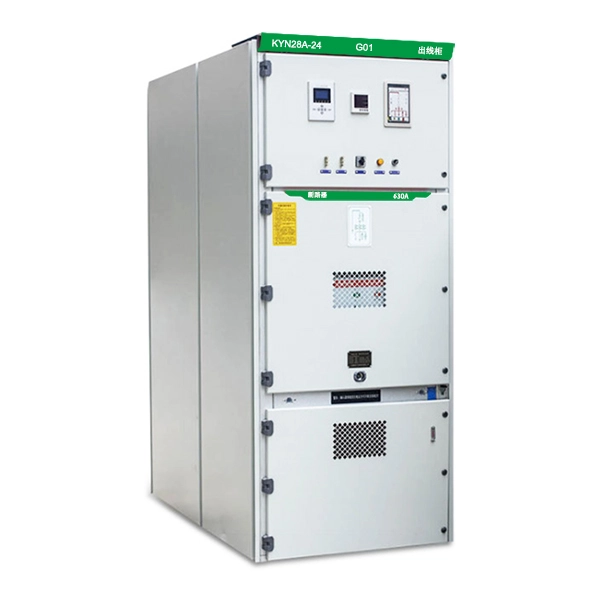

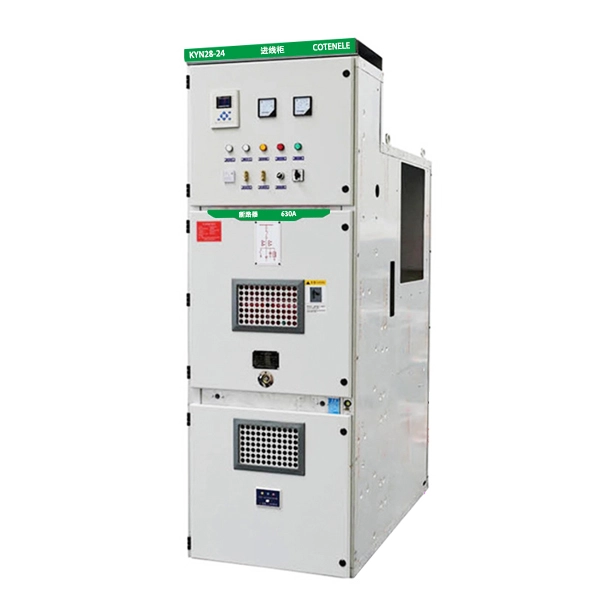

Cấu trúc chính của KYN28-24 là gì?

Thiết bị đóng cắt KYN28-24 chủ yếu bao gồm hai phần: tủ và xe tải.

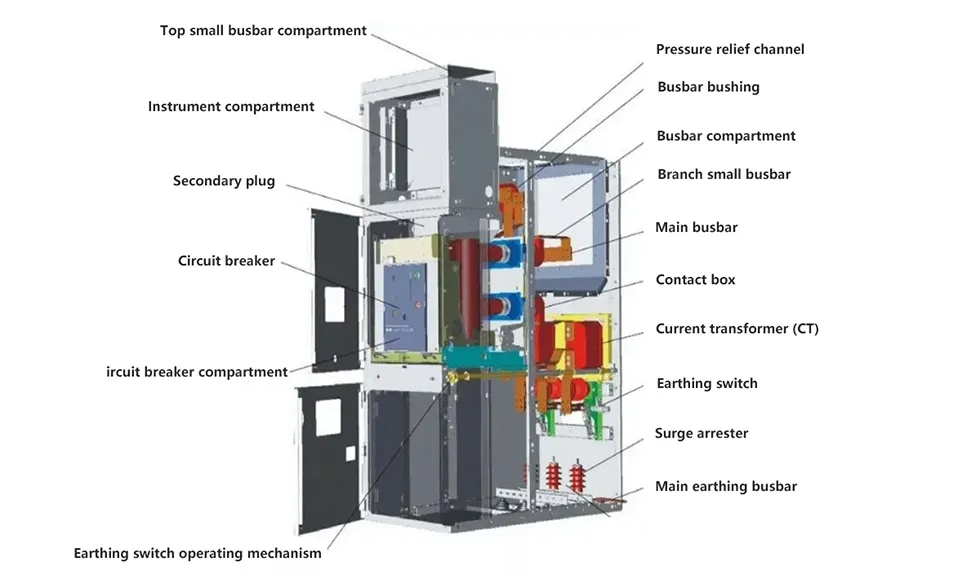

Kết cấu tủ

Tủ được ngăn bằng vách ngăn kim loại thành 4 ngăn độc lập.

1. Khoang thanh cái

Nằm ở phần trên phía sau của tủ, dùng để lắp đặt các thanh cái chính.

2. Ngăn ngắt mạch

Nằm ở phần giữa của tủ, dùng để lắp đặt cầu dao xe tải.

3. Khoang cáp

Phòng cáp nằm ở phần dưới phía sau của tủ, dùng để kết nối cáp vào và ra. Nó cũng có thể chứa các thành phần như máy biến dòng và công tắc nối đất.

4. Ngăn tiếp sức và dụng cụ

Nằm ở phần trên phía trước của tủ, dùng để lắp đặt các linh kiện phụ như thiết bị bảo vệ, điều khiển, đo lường.

Các loại xe tải

Xe tải là một bộ phận có thể di chuyển được, mang theo các bộ phận cốt lõi. Nó được di chuyển vào và ra bằng cơ cấu vít. Theo chức năng của chúng, xe tải chủ yếu được phân thành các loại sau:

1. Xe tải ngắt mạch: Loại phổ biến nhất, được sử dụng để đóng và cắt dòng tải thông thường và dòng điện sự cố.

2. Xe biến điện áp (PT): Dùng để cung cấp tín hiệu điện áp phục vụ mục đích đo lường và bảo vệ.

3. Xe đo điện: Dùng để đo năng lượng điện.

4. Xe cách ly: Xe đẩy disconector thường được sử dụng để tạo điểm ngắt có thể nhìn thấy được trong mạch điện, đảm bảo an toàn trong quá trình bảo trì.

Làm thế nào để chọn?

Khi thực hiện lựa chọn, nên làm rõ các thông số chính và yêu cầu chức năng sau:

1. Thông số điện

Vui lòng xác định các thông số kỹ thuật chính dưới đây như điện áp định mức, dòng điện định mức và dòng điện ngắn mạch định mức của hệ thống trước khi đặt hàng.

2. Sơ đồ chức năng

Trước khi mua, vui lòng xác định sơ đồ chức năng cần thiết, chẳng hạn như tủ cấp liệu đầu vào, tủ cấp liệu đầu ra, tủ PT, tủ đo sáng, tủ buộc xe buýt, v.v.

3. Thành phần cốt lõi

Cần chắc chắn về thương hiệu hoặc yêu cầu kỹ thuật của các bộ phận cốt lõi, bao gồm cầu dao, máy biến dòng, máy biến điện áp, công tắc nối đất, v.v. trước khi đặt hàng.

4. Yêu cầu thông minh

Vui lòng xác nhận xem có cần các tính năng thông minh như giám sát trực tuyến và cảm biến IoT nguồn hay không.

5. Môi trường đặc biệt

Để sử dụng ở độ cao lớn, hãy đặt hàng loại cao nguyên và tham khảo ý kiến ​​nhà sản xuất để đáp ứng các điều kiện vận hành cụ thể.

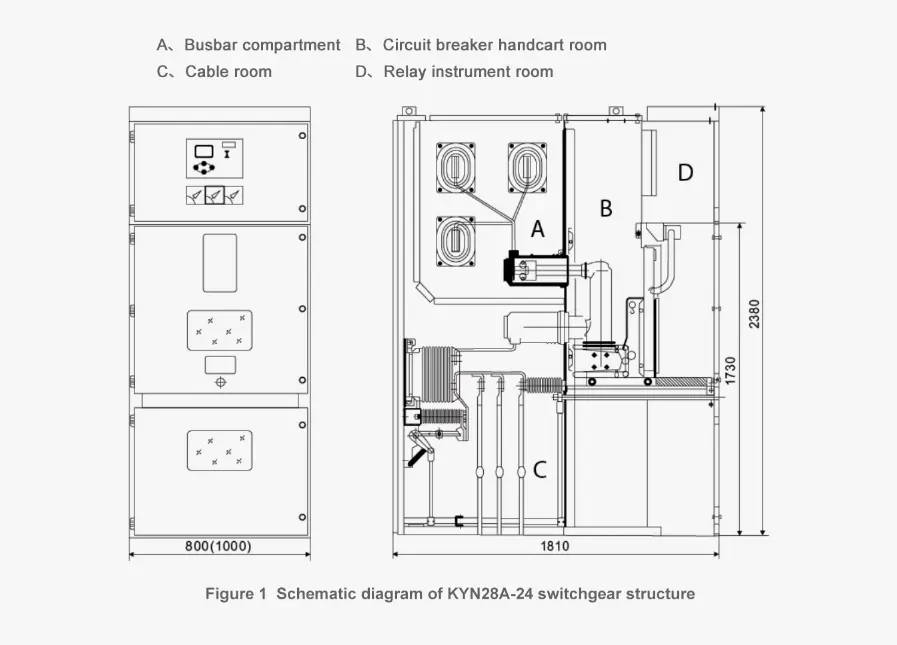

Sơ đồ cấu tạo tủ đóng cắt KYN28A-24

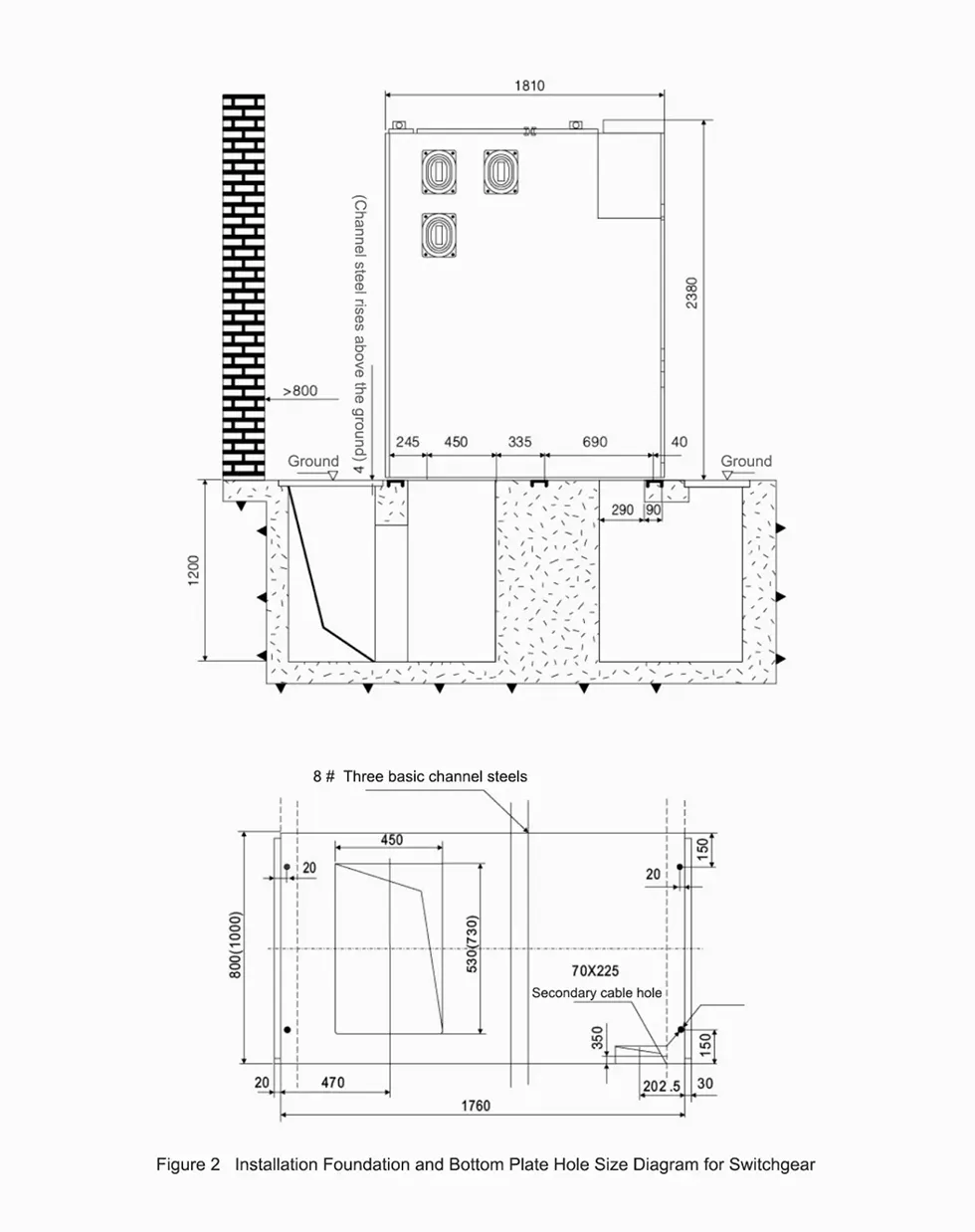

Sơ đồ kích thước lỗ nền và tấm đáy lắp đặt

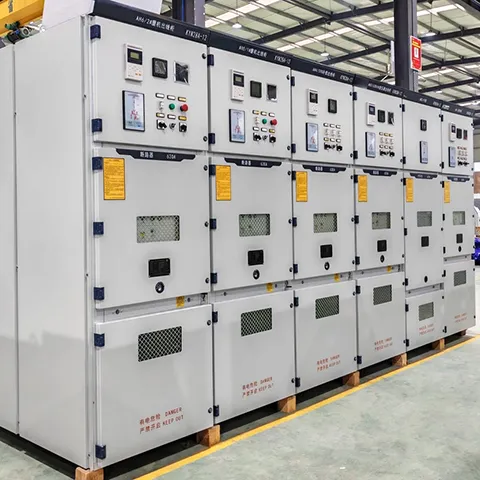

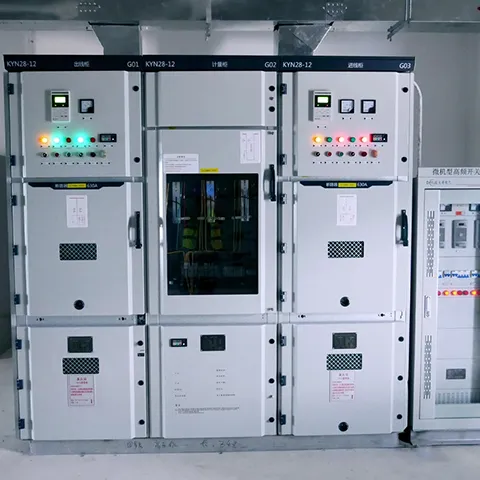

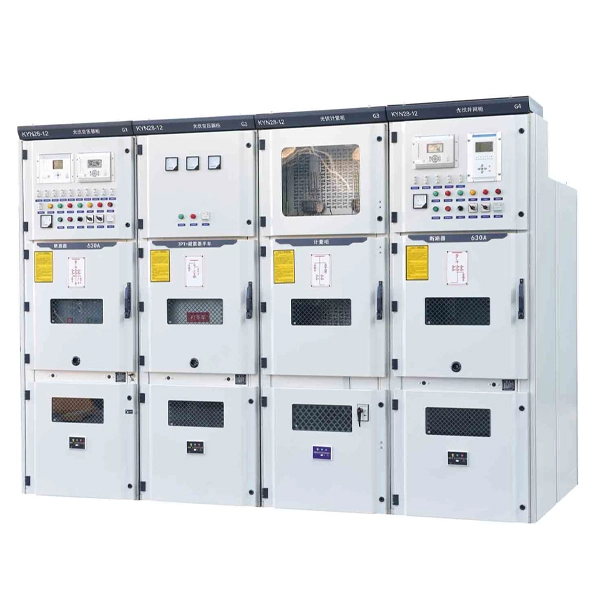

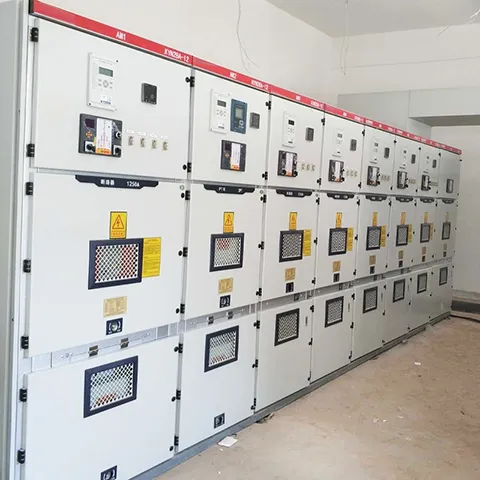

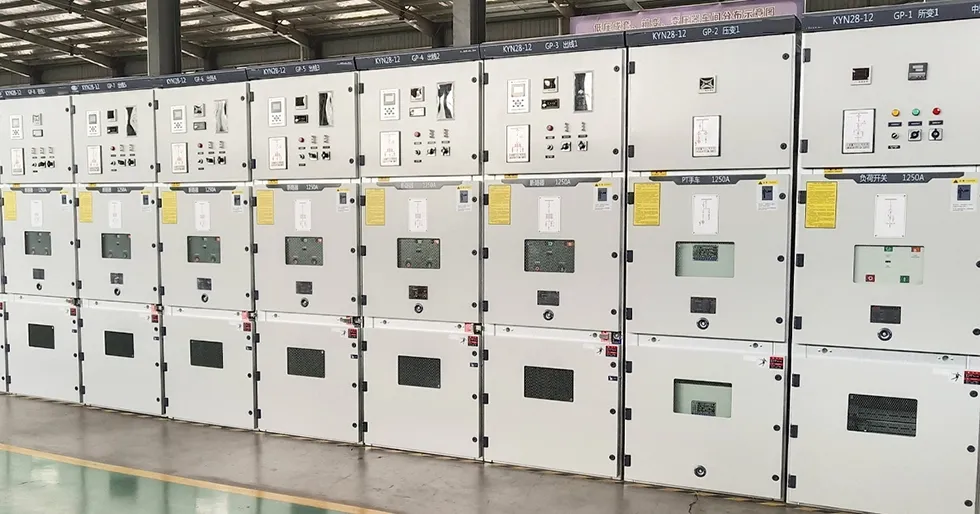

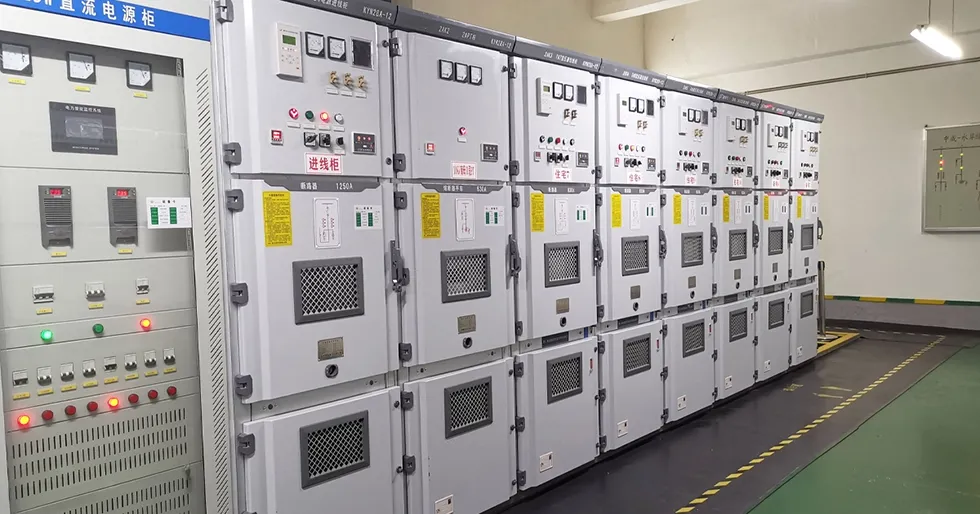

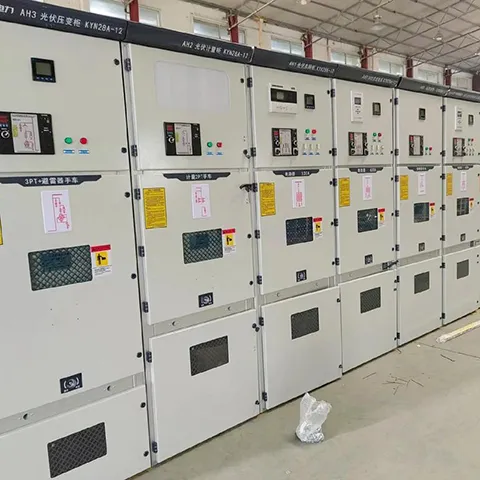

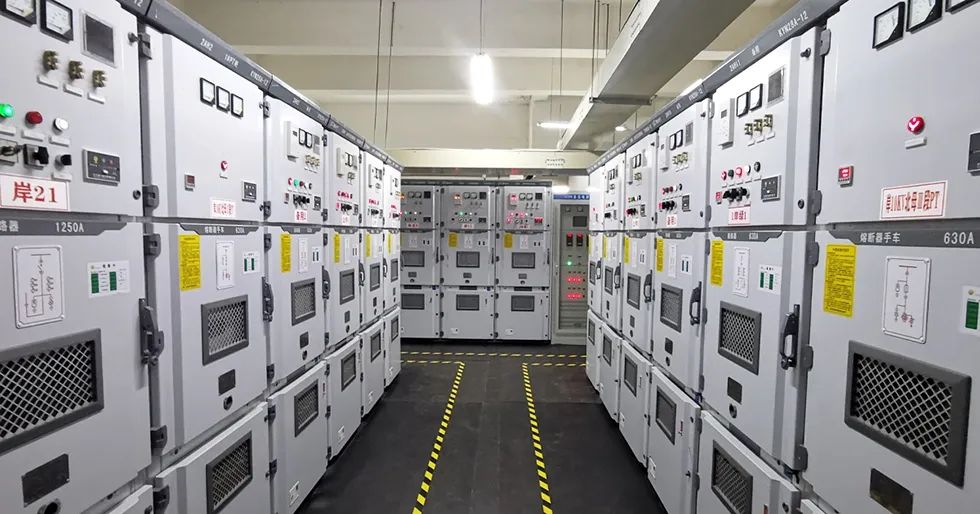

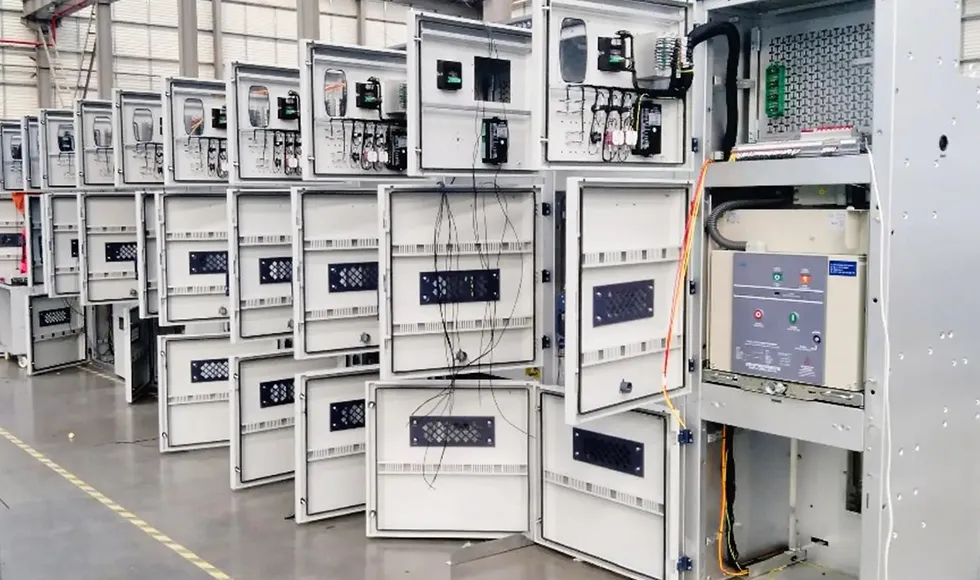

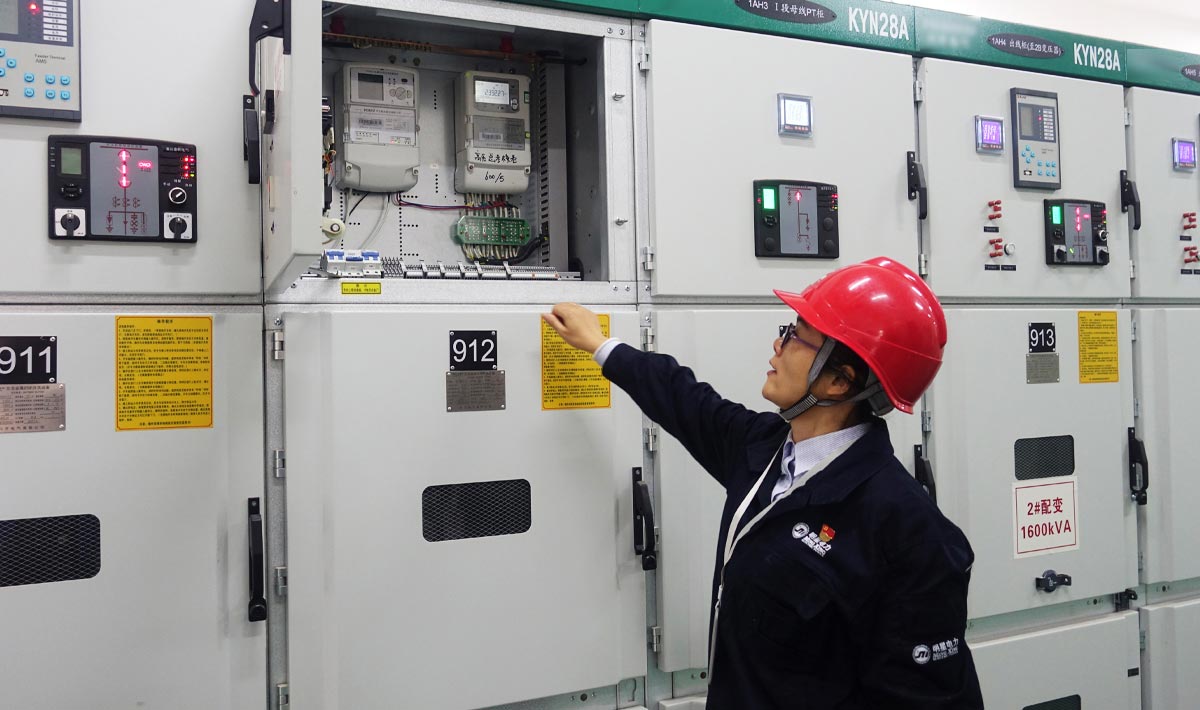

Sản phẩm cho thấy
